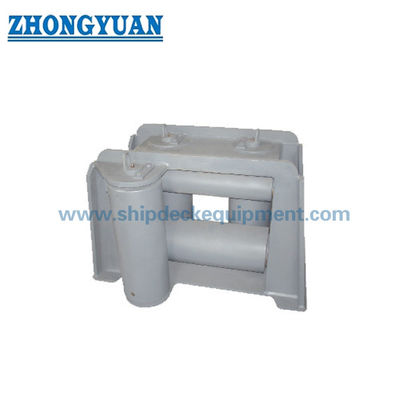

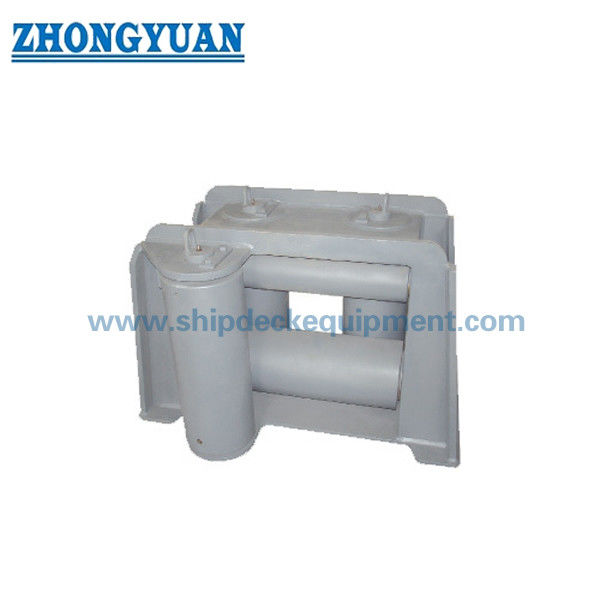

JIS F 2026 نوع BR خمسة بكرات أنبوبية عالمية Fairleads مع معدات إرساء سفينة الأسطوانة العلوية

خمسة أدوات عالمية مع أدوات عالية للأسفل للشحن

لمحة عامة عن المنتج

جهاز JIS F 2026 من نوع BR الخمسة عجلات عالمية هي جهاز توجيه حبل رصيف في نهاية سطح السفينة مثبت بالقرب من سطح السفينة الجانبي أو منطقة حافة سطح السفينة.يستخدم لتوجيه حبال الارتباط من عدة اتجاهات من خلال ترتيب مضغوط من الأدوات، مما يقلل من اتصال الحبل المباشر بهيكل السفينة ويساعد الحبل على المرور بسلاسة أثناء عمليات الرصيف والتحويل والرصيف العام.

This Type BR fairlead is positioned as a practical five-roller solution for medium to heavier rope-guiding arrangements where multi-direction rope control is required but the deck space does not justify a larger seven-roller or nine-roller fairlead. بالنسبة للمشاريع التي تتطلب النوع BL ، يجب تأكيد ترتيب اليد المعاكسة ، وحجم الحبل ، وقاعدة الحمل ، وأساس التثبيت ، ونطاق فئة التفتيش مقابل رسم السفينة قبل الاقتباس.

مواصفات سريعة

• نوع المنتج: خمسة أدوات للقيادة العالمية مع أدوات أعلى → توجيه حبل متعدد الاتجاهات المدمجة لمحطات ترسانة السفن.

• المعيار: JIS F 2026-1980 → مرجع لتسمية النوع BR / النوع BL والأبعاد وأرجل اللحام ومدى الوزن.

• نطاق قطر الدوار الاسمي: 140 إلى 315 ملم → يدعم ترتيبات سطح السفينة المختلفة ومتطلبات مسار الحبل.

• نطاق الوزن: 235 إلى 2050 كجم → مفيد لخطة الرفع، ومعالجة ورشة العمل، والتعبئة، والشحن، ومراجعة أسس سطح السفينة.

• مفهوم الهيكل: مزيج الأفقي والرأسية → يساعد على توجيه الحبال من زوايا مختلفة من الاقتراب مع ارتداء الحبل المحلي أقل.

• خيارات المواد: الفولاذ C-Mn أو الفولاذ الخفيف أو الفولاذ المقاوم للصدأ → يجب أن تتبع المواد النهائية مواصفات المشروع ومتطلبات الرسم.

• معالجة السطح: التفجير إلى Sa2.5 / S2.5 + البرايمر في متجر الايبوكسي ، الملمع ، المكسر ، أو الطلاء المخصص → تم اختياره وفقًا لبيئة التآكل ونظام طلاء الوعاء.

• نطاق الشهادة: متوفر حسب متطلبات المشروع → يجب تأكيد مشاركة الفصل وتتبع المواد وشهادة التفتيش قبل الطلب.

المعلمات التقنية الرئيسية

أبعاد صفحة الويب الرئيسية لمعيارات JIS F 2026 من نوع BR ذات خمسة أشرطة عالمية. تبين الأبعاد بالميلي متر ما لم ينص على خلاف ذلك.يحتفظ الجدول أدناه بأفضل معايير الاختيار والتخطيط لقراءة الصفحةيتم وضع جدول الأبعاد القياسي الكامل في مرجع الخلفية.

دليل الاختيار والتحقيق

الخطوة 1: تأكيد المعيار والنوع وتخطيط اليد → JIS F 2026-1980 يجب أن يتطابق النوع BR أو النوع BL مع رسم ترتيب رصيف السفينة.

الخطوة 2: تأكيد القطر الاسمي ومسار الحبل → حدد 140، 160، 180، 200، 250، أو 315 وفقًا لحجم الحبل، وموقف الرأس العادل، وزاوية الاقتراب المطلوبة للحبل.

الخطوة 3: تأكيد أساس الحمل وبيانات الحبل → قدم نوع الحبل، قطر الحبل، الحبل MBL إذا كان متاحاً، ترتيب الرصيف، وأي حمولة تصميمية مطلوبة أو ملاحظة فئة.لا تعامل عبء كسر الحبل باعتباره SWL العادل ما لم يتم تأكيد أساس التصميم.

الخطوة 4: تأكيد تفاصيل التثبيت → موقع سطح السفينة، ترتيب الجانب فوق السفينة، مساحة الأساس، حالة اللحام، التعزيز المحيط، وموقف الرافعة أو الدرج ذات الصلة.

الخطوة 5: تأكيد المواد ومعالجة السطح → الفولاذ C-Mn ، الفولاذ المعتدل ، الفولاذ المقاوم للصدأ ، التفجير + البرايمر ، الزجاج المكسو ، الملمع ، أو نظام الطلاء المخصص.

الخطوة 6: تأكيد معلومات الشراء → الكمية، متطلبات الشهادة، نطاق التفتيش، وجهة التسليم، وقت التسليم المطلوب، والرسوم أو الصورة المرجعية إذا كانت متاحة.

الهيكل

Five-roller arrangement | Upper roller | Side rollers | Horizontal and vertical rope-guiding rollers | Welded steel frame | Deck-end foundation interface | Rope-contact rolling surfaces | Weld legs according to size | Marine coating or customized finishing

ميزات تصميم المرفأ والهندسة

• The five-roller layout provides more stable rope guidance than simpler three-roller or four-roller arrangements while keeping a more compact structure than large seven-roller or nine-roller fairleads.

• يُساعد مزيج من الأدوات الأفقية والعمودية في التحكم في حركة الحبل من عدة اتجاهات، وهو أمر مفيد في محطات الرفع على حافة السفينة وتخطيطات الرفع على سفن الهندسة.

• يقلل اتصال التدحرج من الاتصال المباشر بين الحبل وبناء السفينة، مما يساعد على تقليل التآكل المحلي على أسطح الحبل عند نقل الحبل المتكرر.

• الإطار المدمج متعدد الأطواق مناسب عندما يتطلب ترتيب سطح السفينة تحسين التحكم في الحبل ولكن مساحة التثبيت المتاحة محدودة.

• يمنح نطاق الأحجام القياسية من 140 إلى 315 الاسمية حوض بناء السفن مجموعة عملية من الخيارات لأحجام السفن المختلفة وتخطيط سطح السفن ومتطلبات توجيه الحبال.

• يتم توفير بيانات الوزن والساق لللحام لتخطيط الأساس، والتعامل مع ورشة العمل، والتعبئة، وتنسيق التثبيت.

• يمكن اختيار معالجة السطح وفقًا لمواصفات طلاء الوعاء وبيئة التآكل ومتطلبات المالك ، مع مراعاة تأكيد المشروع.

سمات مخصصة

• المعيار: JIS F 2026-1980 → لاستخدامها عندما تتطلب مواصفات حوض بناء السفن أو مالك السفن قياسات قياسية يابانية للوصلات الصلبة في نهاية سطح السفينة.

• النوع: النوع BR / النوع BL → يتم استخدام النوع BR لهذه الصفحة ؛ يجب تأكيد النوع BL أو ترتيب اليد المعاكسة عن طريق الرسم قبل الاقتباس.

• القطر الاسمي: 140 / 160 / 180 / 200 / 250 / 315 → اختر وفقا لمسار الحبل، مساحة التثبيت، وتخطيط رصيف السفينة.

• نطاق قطر الدوال: 140 إلى 315 مم → أحجام الدوال الأكبر توفر نصف قطر اتصال أوسع وغلاف هيكل أكبر.

• نطاق الوزن: 235 إلى 2050 كجم → مهمة لتخطيط النقل، ترتيب رفع سطح السفينة، وإعداد التثبيت.

• المواد: الفولاذ C-Mn أو الفولاذ الخفيف أو الفولاذ المقاوم للصدأ → يجب أن تتبع الدرجة النهائية ومتطلبات التتبع والتفتيش مواصفات الطلب.

• معالجة السطح: Sa2.5 / S2.5 الرصاص + البرايمر محل البوقسي ، الملمع ، المعالج أو المعالجة المخصصة → يجب أن يطابق نظام الطلاء النهائي متطلبات طلاء السفينة.

• متطلبات الشهادة: متوفرة عند الطلب وفقا لمتطلبات المشروع → موافقة الفئة وتفتيش الشهود تخضع لنطاق الطلب المؤكد.

كيف يعمل

Mooring rope approaches from deck or overboard side → Rope contacts the suitable roller surface → Rollers guide the rope direction and reduce sliding friction → Frame transfers rope-guiding force to the deck foundation → Rope continues toward bollard، الرافعة، أو ترتيب الرفع

التطبيقات

أنظمة رصيف السفن. توجيه الحبال في نهاية السفينة. ترتيب حبال الرافعة. محفرات. سفن رافعة. قوارب رصيف. قوارب عمل. سفن هندسية. مشاريع بناء جديدة واستبدال.

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.شهادات الفئة متوفرة عند الطلب وتخضع لمشاركة الفئة المؤكدة.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: ما هو الفرق الرئيسي بين الخمسة الدوال Fairlead و أكبر تسعة الدوال Fairlead؟

ج1: الخيار الخامس هو حل ضيق متعدد الاتجاهات لتوجيه الحبل لمخططات الرفع العادية إلى المتوسطة التعقيد. عادة ما يتم اختيار الخيار التسعة للأنشطة الكبيرة ،زوايا قيادة الحبل المعقدة أكثر، أو ترتيبات توجيه الحبال الأثقل. يجب أن يتبع الاختيار النهائي ترتيب رصيف السفينة وقاعدة الحمولة.

السؤال 2: هل يمكن استخدام حبل كسر الحبل مباشرة كحبل صلب من هذا الحبل؟

ج2: لا. لا ينبغي خلط حمولة كسر الحبل، و MBL الحبل، و حمولة التصميم، و SWL المرجعية، و حمولة الاختبار. للاقتراحات والمراجعة الهندسية، يرجى تقديم قطر الحبل، ونوع الحبل، و MBL الحبل إذا كان متاحا،رسم السفينة، وملاحظة الفئة المطلوبة بحيث يمكن تأكيد أساس الاختيار الصحيح.

س3: ما هي المعلومات اللازمة قبل الاقتباس؟

ج3: يرجى تأكيد JIS F 2026 النوع BR أو النوع BL ، القطر الاسمي ، حجم الحبل ، المواد ، معالجة السطح ، الكمية ، متطلبات الشهادة ، موقع تركيب سطح السفينة ، وجهة التسليم ،وقت التسليم المطلوب، والرسوم أو الصورة إذا كانت متاحة.
