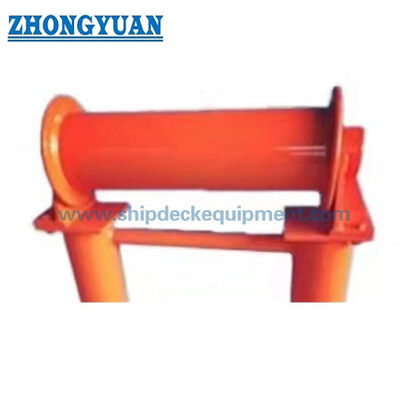

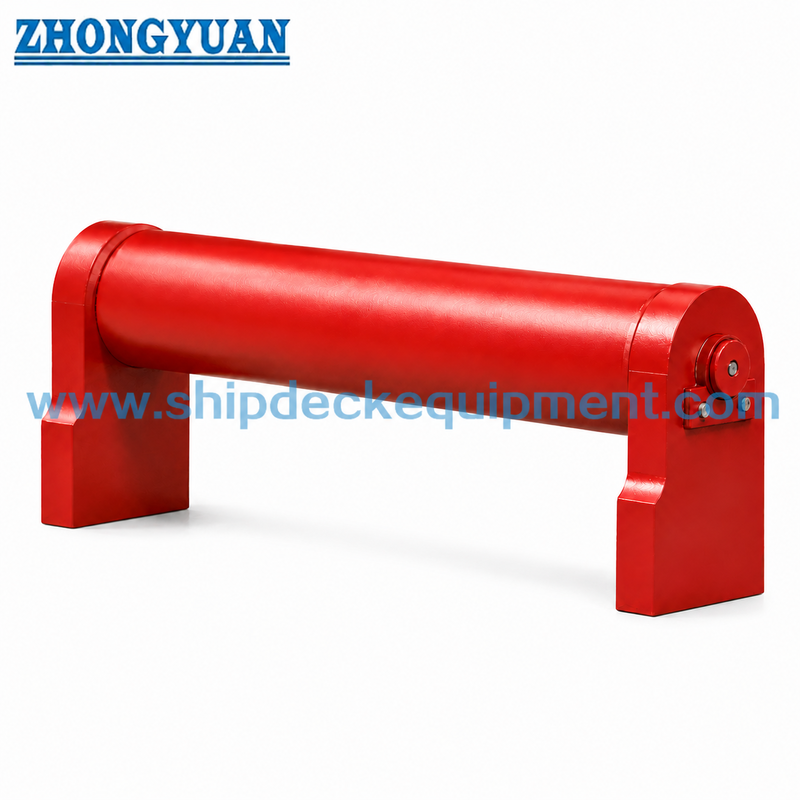

أرضية أفقية على متن السفينة للأسطوانة CB/T 435-2005 نوع A

مرابط أفقي جانبي للسفن لتثبيت السفن | CB/T 435-2005 النوع A

نظرة عامة على المنتج

مرابط الحبال الأفقية الجانبية للسفن من النوع A وفقًا للمعيار CB/T 435 هي وحدة توجيه حبل تثبيت مثبتة جانبيًا في الموضع الأفقي، وعادةً ما يتم تركيبها على جانب السفينة وتستخدم مع مرابط الحبال المزدوجة الجانبية للسفن أو بكرات التوجيه. وظيفتها هي توجيه حبل التثبيت والمساعدة في تغيير زاوية توجيه الحبل في الاتجاه الرأسي، مما يقلل من التآكل الموضعي عند تغير اتجاه الحبل بين جانب السفينة وترتيب التثبيت على السطح.

يستخدم هذا التكوين من النوع A تصميمًا يتضمن بكرة، وعمود بكرة، وجلبة محمل، وفاصل، ومقعد محمل، ولوحة توقف، ومحمل مزود بأخدود تشحيم. يتم لحام مقعد المحمل بارتفاع 120 مم بهيكل مرابط الحبال، بينما تثبت لوحة التوقف عمود البكرة في مكانه. للشراء والاستبدال، فإن نقاط التأكيد الرئيسية هي CB/T 435-2005 النوع A، قطر البكرة، المادة، المعالجة السطحية، ترتيب بكرة التوجيه الجانبية المتطابقة، ومتطلبات الشهادة.

مواصفات سريعة

• نوع المنتج: مرابط حبال أفقية جانبية للسفن → دليل حبال جانبي لترتيبات تثبيت السفن.
• المعيار والنوع: CB/T 435-2005 النوع A → نوع جانبي يستخدم مع بكرة توجيه جانبية / ترتيب مرابط حبال مزدوجة.
• أقطار البكرات: 76 مم و 89 مم → خياران اسميان لمطابقة تخطيط تثبيت السفينة ومسار توجيه الحبل.
• نطاق الطول الرئيسي: L 400–580 مم، L1 464–646 مم → مفيد للتحقق من مساحة التركيب بالقرب من جانب السفينة.
• الوزن التقريبي: 17.0 كجم و 32.5 كجم → يدعم التخطيط للمناولة والتعبئة والاستبدال وتقدير الشحن.
• المكونات الرئيسية: عمود بكرة، بكرة، جلبة محمل، فاصل، مقعد محمل، لوحة توقف، وأخدود تشحيم → مصممة للدوران الموجه والتجميع القابل للصيانة.
• خيارات المواد: فولاذ C-Mn، فولاذ طري، فولاذ مقاوم للصدأ، وخيار بكرة FRP عند تحديده → يجب أن تتبع المادة النهائية متطلبات المشروع.
• المعالجة السطحية: تفجير Sa 2.5 + برايمر إيبوكسي ورشة، مصقول، مجلفن، أو تشطيب مخصص → يجب أن يتطابق الطلاء النهائي مع مواصفات طلاء السفينة.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد مرابط الحبال الأفقية الجانبية للسفن من النوع A وفقًا للمعيار CB/T 435-2005 واختيار القطر الاسمي 75 أو 89 وفقًا لرسم السفينة.

الخطوة 2: تأكيد ترتيب توجيه الحبل: موضع التركيب الجانبي للسفينة، تغيير زاوية التوجيه الرأسي، ومطابقة مرابط الحبال المزدوجة الجانبية للسفن أو بكرات التوجيه.

الخطوة 3: تأكيد المادة وخيار البكرة: فولاذ C-Mn، فولاذ طري، فولاذ مقاوم للصدأ، أو بكرة FRP إذا لزم الأمر للمشروع.

الخطوة 4: تأكيد المعالجة السطحية: تفجير Sa 2.5 + برايمر إيبوكسي ورشة، تشطيب مجلفن، سطح فولاذ مقاوم للصدأ مصقول، أو نظام طلاء آخر.

الخطوة 5: تأكيد نطاق الفحص والشهادة قبل تقديم عرض الأسعار: شهادة الشركة المصنعة، شهادة المواد، فحص شاهد التصنيف، أو شهادة التصنيف وفقًا لمتطلبات المشروع.

الخطوة 6: تقديم الكمية، نوع السفينة، رسم التركيب أو الصورة، وجهة التسليم، ووقت التسليم المطلوب.

الهيكل

عمود بكرة | بكرة أفقية | جلبة محمل | أخدود تشحيم | فاصل | مقعد محمل بارتفاع 120 مم | لوحة توقف لتثبيت العمود | هيكل مرابط حبال ملحوم | معالجة سطحية محددة للمشروع

مزايا تصميم التثبيت والدوران والهندسة

• ترتيب النوع A الجانبي مناسب حيث يتغير اتجاه حبل التثبيت بين دليل جانب السفينة ومعدات التثبيت على السطح، خاصة عند استخدامه مع مرابط الحبال المزدوجة الجانبية للسفن أو بكرات التوجيه.
• تساعد البكرة الأفقية في توجيه الحبل في الاتجاه الرأسي وتقلل الاحتكاك المباشر ضد الحواف الفولاذية الثابتة أثناء عملية التثبيت.
• تتضمن جلبة المحمل أخدود تشحيم لدعم دوران البكرة المرن وتقليل صعوبة الصيانة أثناء الخدمة.
• تثبت لوحة التوقف عمود البكرة وتساعد في الحفاظ على مجموعة البكرة في موضعها المصمم أثناء عملية توجيه الحبل العادية.
• يوفر مقعد المحمل بارتفاع 120 مم ارتفاع دعم محدد وواجهة ملحومة للتكامل مع هيكل مرابط الحبال.
• يمكن اختيار المواد والمعالجة السطحية وفقًا لبيئة السفينة، ومتطلبات التآكل، وخطة الصيانة، ومواصفات العميل.
• لا يتم الإعلان عن أي حمولة عمل آمنة (SWL) أو حمولة كسر حبل (MBL) في جدول المعلمات المقدم. يجب التحقق من اختيار الحمل مقابل ترتيب تثبيت السفينة، وبيانات الحبل، ورسم المشروع عند الحاجة.

سمات مخصصة

• المعيار: CB/T 435-2005 → يستخدم لاختيار مرابط الحبال الأفقية الجانبية للسفن من النوع A ومرجع الأبعاد الرئيسية.
• النوع: النوع A الجانبي → مناسب للتركيب على جانب السفينة والاستخدام مع ترتيبات بكرات التوجيه الجانبية.
• القطر الاسمي: 75 / 89 مم → اختر وفقًا لرسم المشروع، قطر البكرة، ومساحة التركيب المتاحة.
• قطر البكرة: 76 / 89 مم → حجم البكرة الرئيسي الملامس للحبل لرسم صفحة الويب وتأكيد عرض الأسعار.
• المادة: فولاذ C-Mn / فولاذ طري / فولاذ مقاوم للصدأ / خيار بكرة FRP → يجب تأكيد الاختيار النهائي بواسطة مواصفات المشروع.
• تصميم المحمل: جلبة محمل مع أخدود تشحيم → يدعم دورانًا أكثر سلاسة ووصولًا للصيانة.
• مقعد المحمل: مقعد محمل ملحوم بارتفاع 120 مم → يجب أن يؤكد رسم المشروع الهيكل المحيط وواجهة التركيب.
• متطلبات الشهادة: متاحة عند الطلب وفقًا لمتطلبات المشروع → يجب تأكيد نطاق فحص التصنيف قبل الطلب.

كيف يعمل

يقترب حبل التثبيت من دليل جانب السفينة → يلامس الحبل البكرة الأفقية → يوجه دوران البكرة الحبل ويغير زاوية التوجيه الرأسية → تدعم جلبة المحمل وأخدود التشحيم الدوران المرن → يستمر الحبل نحو بكرة التوجيه الجانبية المتطابقة أو معدات التثبيت على السطح

التطبيقات

محطات تثبيت جانب السفينة | ترتيبات بكرات التوجيه الجانبية للسفن | استخدام متطابق مع مرابط الحبال المزدوجة | توجيه زاوية رأسية لحبل التثبيت | سفن الشحن | قوارب العمل | قوارب السحب | مشاريع البناء الجديد والاستبدال

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وإمكانية تتبع المواد، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

الأسئلة الشائعة

س1: ما هي الوظيفة الرئيسية لمرابط الحبال الأفقية الجانبية للسفن من النوع A وفقًا للمعيار CB/T 435؟

ج1: يتم استخدامها على جانب السفينة لتوجيه حبل التثبيت والمساعدة في تغيير زاوية توجيه الحبل في الاتجاه الرأسي. عادةً ما تستخدم مع بكرات التوجيه الجانبية للسفن أو ترتيبات مرابط الحبال المزدوجة.

س2: هل قطر البكرة المقدم هو نفسه حمولة العمل الآمنة (SWL) للمنتج؟

ج2: لا. قطر البكرة والأبعاد الرئيسية ليست حمولة عمل آمنة (SWL). تتضمن البيانات المقدمة القطر الاسمي، قطر البكرة، قطر العمود، الطول، والوزن. يجب تأكيد أي أساس للحمل من حسابات تثبيت السفينة، وبيانات الحبل، ورسم المشروع، أو متطلبات التصنيف.

س3: ما الذي يجب تأكيده قبل طلب النوع A؟

ج3: تأكيد CB/T 435-2005 النوع A، القطر الاسمي 75 أو 89، ترتيب مرابط الحبال / بكرات التوجيه الجانبية المتطابقة، المادة، المعالجة السطحية، متطلبات الشهادة، الكمية، رسم التركيب، وجهة التسليم، ووقت التسليم.
