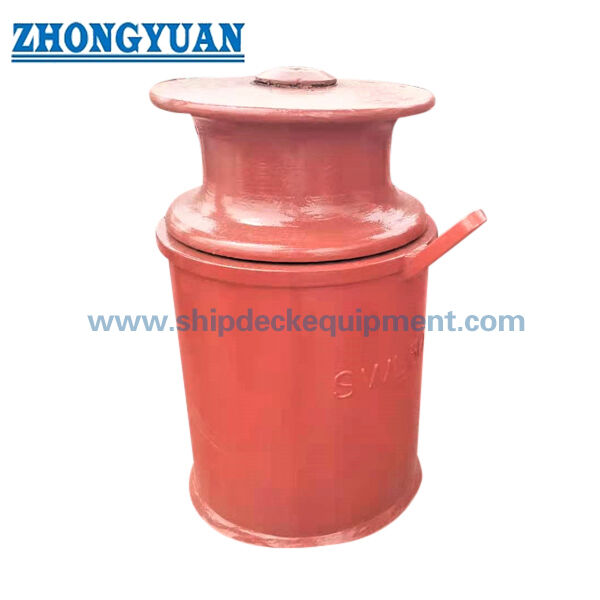

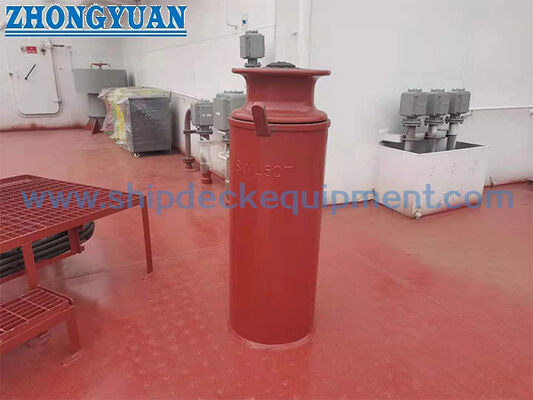

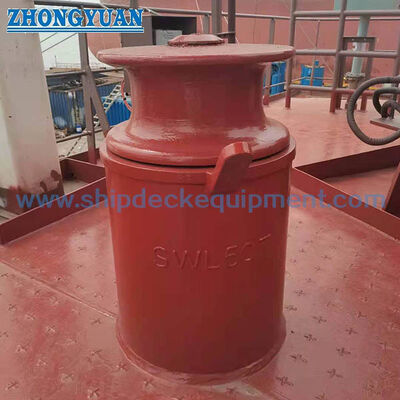

DIN 81907 تشكل معدات رباط السفينة ذات قاعدة الأسطوانة المصبوبة

DIN 81907 شكل قاعدة الدوار العادلة

لمحة عامة عن المنتج

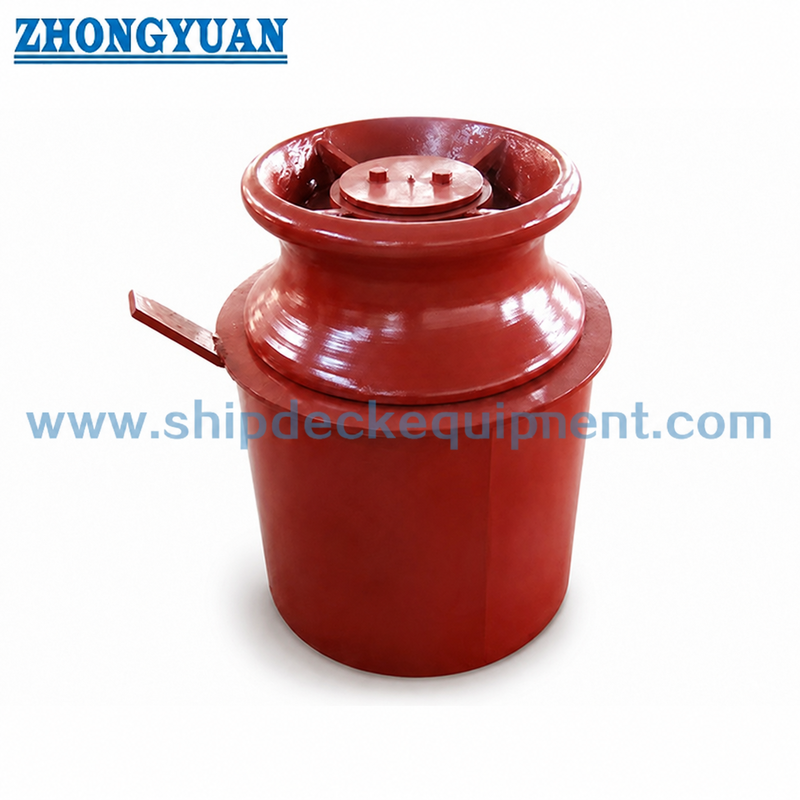

The DIN 81907 Form A pedestal roller fairlead is a single-roller rope leading device used on ship mooring stations where the mooring line needs to change direction through a free-rotating vertical roller. يستخدم النموذج A ترتيبًا أسطوانيًا ويتم تثبيته عادةً على سطح السفينة الداخلي أو منطقة رصيف السفينة وفقًا لرسم حبل السفينة ، وتعزيز سطح السفينة ، وتفاصيل اللحام ،و ارتفاع العمل المطلوب.

تركز هذه الصفحة على نموذج أ مع عجلة من نوع DIN 81906 ومجموعة SWL المقدمة من 10 kN إلى 320 kN. واجهة التشحيم البرونزية والعمود هي نقطة تصميم مهمة:الوصول السليم للدهون، تناسب العمود ، والمساحة المفتوحة للدبابيس ، والوصول إلى الصيانة تساعد على تدوير الدوار بسلاسة ، وتقليل الاحتكاك المنزلق ، والحد من البلى غير الضروري على الحبال الرفد.اختبار غير مدمر، ويمكن ترتيب اختبار السحب وفقًا لمستوى المواد ، ونطاق الطلب ، ومتطلبات فئة أو تفتيش المشروع.

مواصفات سريعة

• نوع المنتج: DIN 81907 النموذج A القاعدة الدوارة منصة → دليل الدوارة الرأسي الوحيد للتحكم في اتجاه حبل رصيف السفينة.
• المرجعية القياسية: DIN 81907:1997-12 مع DIN 81906 رول → تستخدم عندما تحدد رسومات السفينة أو حوض بناء السفن ترتيب منصة القاعدة القياسية الألمانية.
• الشكل: النموذج A القاعدة الأسطوانية → مختلفة عن النموذج B القاعدة المخروطية ويجب تأكيدها قبل الاقتراح.
• نطاق SWL من الجدول المورد: 10 إلى 320 kN → تستخدم لاختيار الرأس العادل للرصيف ؛ لا ينبغي التعامل معها على أنها قدرة رفع.
• خيارات ارتفاع قاعدة الشكل A: 200 إلى 800 مم للأرقام الاسمية الأصغر و 200 إلى 600 مم للأرقام الاسمية 20 و 32 → مفيدة لمطابقة ارتفاع رصاص الحبل وتخطيط سطح السفينة.
• نطاق قطر الدوار: 160 إلى 560 ملم مرجعية → حجم الدوار النهائي يتبع الرقم الاسمي ، SWL ، ترتيب الحبل ، ورسم المشروع.
• تركيز التشحيم: تصميم التشحيم للجذع والعمود البرونزي → يدعم دوران الدوار المرن ويقلل من ارتداء الحبل الناجم عن الاتصال المنزلق.
• قدرة التفتيش: مراقبة جودة الصب، اختبار الاختبار غير التقليدي، واختبار الشد المتاح وفقًا لمتطلبات المشروع → يجب تأكيد نطاق التفتيش قبل الإنتاج.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

• الخطوة 1: تأكيد المعيار والنموذج المطلوبين: DIN 81907 نموذج A القاعدة الأسطوانية القاعدة الرولية ، وليس النموذج B القاعدة المخروطية.
• الخطوة 2: حدد الرقم الاسمي و SWL وفقًا لترتيب الرفع ، واتجاه خط الحبل ، ورسم السفينة ، وقاعدة الحمل العملي المطلوبة.
• الخطوة الثالثة: تأكيد نموذج (أ) ارتفاع القاعدة h، والبعد الإجمالي f، وموقع تركيب سطح السفينة، وارتفاع الحبل المتاح، والمساحة المفتوحة المحيطة بالطابق.
• الخطوة الرابعة: تأكد من الدوار ، والجذع البرونزي ، والعمود ، ونقطة التشحيم ، وإمكانية الوصول إلى الدهون ، ومساحة الصيانة حتى يتمكن الدوار من الدوران بسلاسة في الخدمة.
• الخطوة 5: تأكيد درجة المواد ، ونطاق فحص الصب ، وطريقة NDT ، ومتطلبات اختبار السحب ، ومعالجة السطح ، ومتطلبات جمعية التصنيف قبل العرض.
• الخطوة 6: قدم الكمية، ونوع وعاء التطبيق، ورسم التثبيت، وصورة مرجعية إذا كانت متاحة، ووجهة التسليم، والوقت المطلوب للتسليم.

الهيكل

DIN 81906 type single roller | Cast steel roller body | Bronze bush and shaft interface | Lubrication / grease access design | Cylindrical pedestal tube | Welded deck base | Smooth rope-contact surface | Shop primer or specified surface treatment

مزايا التشحيم والصب والهندسة

• تم تصميم الواجهة البرونزية بين الشجرة والعمود للدوران منخفض الاحتكاك عند التشحيم بشكل صحيح ،مساعدة الدوار مع خط الارتباط بدلا من إجبار الحبل على الانزلاق على سطح ثابت.
• يجب التحقق من إمكانية وصول الدهون و إمكانية صيانتها أثناء الاختيار ، خاصة عندما يكون ارتفاع القاعدة أو معدات سطح السفينة المحيطة قد يحد من إمكانية الوصول إلى الخدمة.
• تخفف الأسطح الناعمة للفولاذ الصلب من الاتصال المحلي الحاد بالحبل. يعتمد أداء ارتداء الحبل النهائي أيضًا على نوع الحبل وزاوية الخط والحمل والتشطيب السطحي وحالة الصيانة.
• تساعد ممارسة الصب المسيطر عليها ، والفحص الأبعاد ، وتلبيس السطح على الحفاظ على مستديرة الدوار ، وتحقيق محاذاة العمود ، ونوعية سطح اتصال الحبل.
• يمكن ترتيب NDT مثل MT ، PT ، UT ، أو طرق التفتيش الأخرى عند الحاجة إلى درجة المواد أو مواصفات المشتري أو نطاق شهود الفئة.
• يمكن ترتيب اختبار السحب للمواد المصبوبة أو قسائم الاختبار ذات الصلة وفقًا لنطاق الطلب ؛ يجب تأكيد معيار الاختبار المطلوب ومعايير القبول قبل الإنتاج.
• ترتيب القاعدة الأسطوانية مناسب عندما يحدد رسم السفينة نموذج DIN 81907 A ويتطلب ارتفاعا عموديا محددا فوق سطح السفينة.
• يجب أن يتم التحقق من تفاصيل لحام سطح السفينة وتعزيزها من قبل حوض بناء السفن أو مكتب التصميم ، لأن القاعدة المناسبة لنقطة القيادة تنقل قوى رد الفعل لخط الرفع إلى هيكل سطح السفينة المحلي.

سمات مخصصة

• المعيار: DIN 81907 نموذج A مع DIN 81906 عجلة → استخدام عندما تحدد حوض بناء السفن أو رسومات السفن القاعدة العادية الألمانية.
• النوع: قاعدة أسطوانية شكل → مناسبة للمشاريع التي تتطلب دعما أسطوانيا مستقيم بدلاً من قاعدة مخروطية.
• الرقم الاسمي: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → اختار وفقا ل SWL ، ترتيب الحبل ، وتخطيط رصيف السفينة.
• SWL: 10 إلى 320 kN من الجدول المزود → قاعدة اختيار منصة الرصيف فقط ، وليس قدرة رفع.
• ارتفاع القاعدة: 200 / 400 / 600 / 800 ملم لمعظم أحجام النموذج A ، و 200 / 400 / 600 ملم للرقم الاسمي 20 و 32
• تصميم التشحيم: التشحيم بالشجرة البرونزية والعمود → يجب تأكيد وصول الدهون ، وتلاءم العمود ، والمساحة المفتوحة للشجرة ، وحالة الصيانة.
• المواد: الفولاذ الخفيف ، الفولاذ C-Mn ، الفولاذ المقاوم للصدأ ، الصلب المصبوب ، أو الحديد المصبوب العقودي → يجب تأكيد نوع المواد الدقيق والمعيار قبل الإنتاج.
• معالجة السطح: Sa 2.5 التفجير + طبقة واحدة من البرايمر محل الايبوكسي كمرجع → يمكن مناقشة الغلاف المكسر أو الملمع أو الطلاء المخصص عند تحديد.
• التفتيش: تفتيش الصب و NDT واختبار السحب متوفر حسب متطلبات المشروع → يجب الاتفاق على طريقة التفتيش ومعايير القبول ونطاق الشهود قبل الطلب.
• متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب تأكيد شهادة الفئة وشهادة المواد وشهادة المصنع وتفتيش الشاهد قبل الاقتباس.

كيف يعمل

Mooring rope approaches the pedestal roller → Roller rotates around the lubricated bronze bush and shaft → Smooth roller surface guides the line direction → Rope sliding friction and local wear are reduced → Pedestal transfers reaction force to the welded deck structure

التطبيقات

السفن المحيطية. السفن الداخلية. سفن الشحن. ناقلات. ناقلات السلع. سفن الحاويات. قوارب الجرافة. قوارب العمل. محطات رصيف السطح. مشاريع البناء والإستبدال.

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: كيف يجب اختيار الحجم الصحيح للنموذج DIN 81907 A؟

ج1: حدد الرقم الاسمي وفقًا لترتيب رصيف السفينة ، و SWL المطلوب ، و زاوية قيادة الحبل ، و ارتفاع الدوار ، وموقف سطح السفينة ، ورسم حوض بناء السفن.الجدول المقدم هو مرجع الاختيار لصفحة الويبيجب أن يتبع موافقة المشروع رسم السفينة ومتطلبات الفئة عند الاقتضاء.

س2: لماذا تصميم الشجرة البرونزية وترطيب العمود مهم؟

ج2: يجب أن يقود الحبل الوقائي الحبل الوقائي من خلال دوران الدوار ، وليس من خلال اتصال الزحف المفرط. التشحيم السليم ، والمساحة المفتوحة للبوش ، وتوجيه العمود ،والوصول إلى الدهون يساعد على تدوير الدوار بسلاسة وتقليل ارتداء سطح الحبل غير الضروري.

السؤال 3: هل يمكن توفير اختبار التجربة غير الملموسة واختبار السحب مع المنتج؟

ج3: نعم ، يمكن ترتيب اختبار NDT واختبار السحب وفقًا لمتطلبات المشروع ، ودرجة المواد ، ونطاق التفتيش.يجب تأكيد نوع الشهادة قبل الإنتاج.
