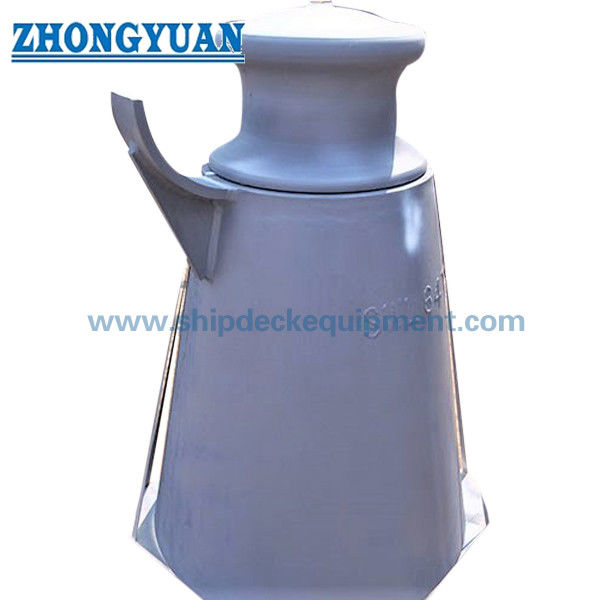

100×450 ملم قاعدة لعبة الدوار مع الكليت.
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 436-2000 | نوع الأسطوانة: | النوع A مع الأسطوانة القياسية CB*58-83 |
|---|---|---|---|
| أقطار الأسطوانة: | 100 مم ~ 450 مم | رقم الأسطوانة: | رقم الأسطوانة: بكرة واحدة |
| وزن الأسطوانة: | 9.9 كجم ~ 452 كجم | الوزن الأساسي: | 63.9 كجم ~ 454.4 كجم |
| مواد: | الفولاذ المعتدل C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، المجلفن، المعالجة السطحية المخصصة متاحة |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ | ||
| إبراز: | كليت بيدستال رولر فيرليد,CB/T 436 فيرليد,CB/T 436 قاعدة الدوار العادلة,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
منتوج وصف
100×450 ملم قاعدة لعبة الدوار مع الكليت.
لمحة عامة عن المنتج
CB/T 436 نوع A قاعدة الدوارة الدرجية مع المفتاح مصممة لتوجيه الحبل المشترك والتثبيت المؤقت في أنظمة رصيف السفن.
يضمن هيكل القاعدة المرتفع زاوية قيادة الحبل المناسبة من سطح السفينة إلى القاعدة العادلة ، مما يقلل من الانحناء غير الطبيعي ويحسن توزيع الحمل.
يقلل عجلة الفولاذ المصبوب الدورية من الاحتكاك وارتداء الحبل ، في حين أن المفتاح المتكامل يتيح تحديد الموقع والاحتفاظ بسرعة.
تم تصميمها مع قيم SWL المحددة للاختيار تحت أحمال الارتباط الحقيقية ، مما يضمن نقل الحمل الموثوق به وسلامة التشغيل.
مواصفات سريعة
- قطر العجلة: 100 ≈ 450 مم → يحدد سعة الحبل
- ارتفاع القاعدة (H): ~ 1000 مم → يضمن زاوية الرصاص المناسبة
- SWL: 2541766 kN → يحدد الحمل المسموح به
- الوظيفة: توجيه + إزالة → عملية مشتركة
- مادة: أدوات الصلب الصلب + قاعدة مصنوعة → قوة
- العمود: فولاذ عالية القوة → نقل الحمل
- التشحيم: الحلمة الزيتية → صيانة سهلة
- السطح: Sa2.5 + البرايمر → حماية من التآكل
- المعيار: CB/T 436-2000 → الامتثال البحري
المعلمات التقنية الرئيسية
| عجلة (ديا) |
المطبقة سلك الحبل الشريط. (ماكس.) (للمعلومات فقط) |
الأبعاد | الوزن كيلوغرام |
SWL (kN) | ||||||||||||||||
| الألياف الحبل (ديا) |
الطبيعة الحبل (ديا) |
SWR (GB / T 8918) قوة 1570 Mpa |
أ | D1 | D2 | D3 | D4 | هـ | H1 | ك | K1 | (ل) | s | t | T1 | عجلة | قاعدة | |||
| 6×24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| الملاحظة: القاعدة h= 1000 mm | ||||||||||||||||||||
دليل الاختيار
الخطوة الأولى: إختيار قطر العجلة بناءً على حجم الحبل
الخطوة الثانية: تأكيد نوع الحبل → حبل من الألياف أو الأسلاك الفولاذية
الخطوة 3 تأكيد SWL يجب أن يتجاوز حمولة الارتباط
الخطوة 4 تأكيد ارتفاع القاعدة
الخطوة 5 تأكيد الوظيفة مع المفتاح أو توجيه فقط
الخطوة 6 تأكيد الشهادة → متطلبات الفئة
الهيكل
عجلة فولاذية صبية. مقطوعة. قاعدة مرتفعة.
سمات مخصصة
- ارتفاع القاعدة: 500 ~ 1500 مم → رصاص الحبل الصحيح
- SWL: 2541766 kN → قدرة الحمل
- الوظيفة: توجيه + عقد → تشغيل فعال
- المادة: الصلب المصبوب → القوة
- العمود: قوة عالية → نقل الحمل
- التشحيم: نظام الدهون → دوران سلس
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
دليل الاستفسار
الرجاء تقديم قطر الحبل، و SWL المطلوب، و ارتفاع القاعدة (إذا كانت مختلفة) ، وموقع التثبيت، والشهادة.
كيف يعمل
يضمن القاعدة المرتفعة زاوية الحبل المناسبة، والعجلة تقلل من الاحتكاك، والشفرة تسمح بتثبيت مؤقت.
التطبيقات
رصيف سطح السفينة تطبيقات زاوية قيادة عالية تخطيط صغير
الشهادات والمزايا
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ؛ تصميم زاوية الرصاص الصحيح ، تقليل ارتداء الحبل ، وظيفة متكاملة.
الرسم والصور

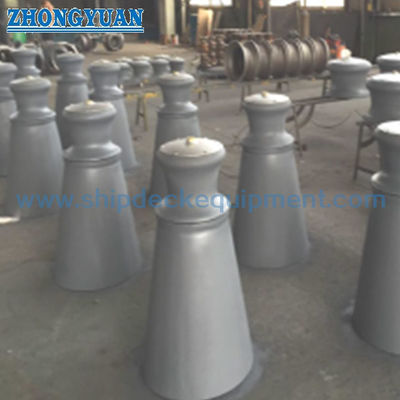

رسم GA صور المنتج
الطلب
MOQ: 1 وحدة. التسليم: 4560 يوما. الطول المخصص متاح.
الأسئلة الشائعة
السؤال 1: لماذا ارتفاع القاعدة مهم؟
ج: يضمن زاوية قيادة الحبل المناسبة ويقلل من الحمل الجانبي.
س2: هل يمكن تخصيص الارتفاع؟
ج: نعم، يمكن ضبط ارتفاع القاعدة لتتناسب مع تخطيط سطح السفينة.
س3: كيف تختار SWL؟
ج: يجب أن تتجاوز SWL حمولة الرصيف المتوقعة.
