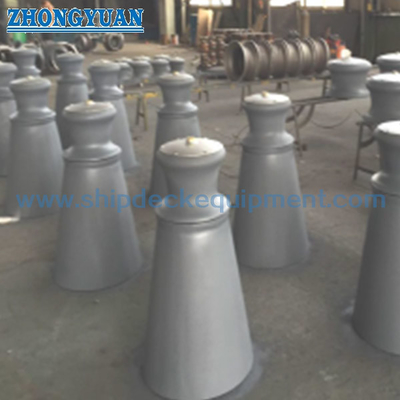

CB / T 436 من النوع A الأسطوانة ذات القاعدة العريضة مع معدات رباط السفينة المبطنة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| المعيار الفني: | CB / T 436-2000 | نوع الأسطوانة: | اكتب A مع أسطوانة قياسية CB * 58-83 |
|---|---|---|---|
| أقطار الأسطوانة: | 100 مم ~ 450 مم | رقم الأسطوانة: | رقم الأسطوانة: بكرة واحدة |
| وزن الأسطوانة: | 9.9 كجم ~ 452 كجم | الوزن الأساسي: | 63.9 كجم ~ 454.4 كجم |
| المواد: | فولاذ C-Mn معتدل ، فولاذ مقاوم للصدأ ، فولاذ مصبوب ، حديد صب عقدي | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من دهان متجر الايبوكسي التمهيدي ، المجلفن ، المعالجة السطحية المخ |
| شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، إلخ | ||
منتوج وصف

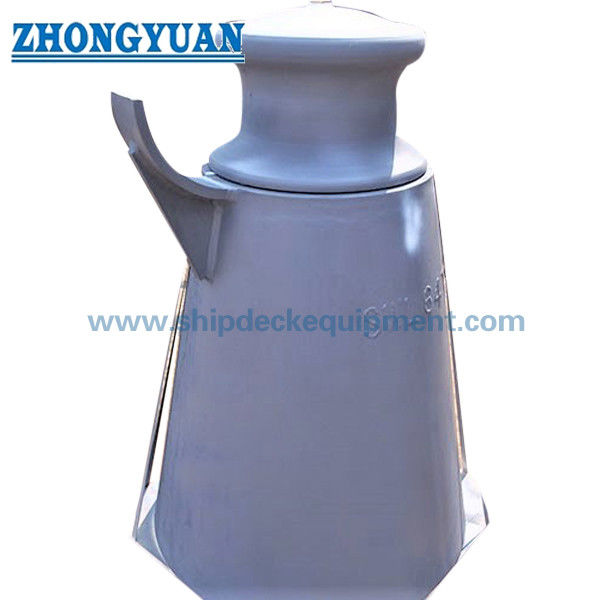

CB / T 436 من النوع A الأسطوانة ذات القاعدة العريضة مع معدات رباط السفينة المبطنة
وصف
CB * 436-2000 برأس حلزوني مع بكرة مفردة من النوع A و B. CB * 436-2000 النوع A مزود ببكرة CB * 58-83.يتم طحن جميع اللحامات والسطح بسلاسة.
المواصفات الفنية الرئيسية:
1. المعيار التقني: CB / T 436-2000 ؛
2. نوع الأسطوانة: النوع A مع أسطوانة قياسية CB * 58-83
3. أقطار الأسطوانة: 100mm ~ 450mm
4. رقم الأسطوانة: بكرة واحدة
5. وزن الأسطوانة: 9.9kg ~ 452kg
6. وزن القاعدة: 63.9 كجم ~ 454.4 كجم
7. المواد: الفولاذ C-Mn معتدل ، الفولاذ المقاوم للصدأ ، صب الصلب ، NodularCast الحديد
8. المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من دهان متجر الايبوكسي التمهيدي ، المجلفن ، المعالجة السطحية المخصصة المتاحة.
9. شهادات التصنيف: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، Etc.
10. يمكن تخصيصها
المعلمة التقنية الرئيسية:
| أسطوانة ضياء. |
قابل للتطبيق سلك حبل ضياء.(الأعلى.) (للاشارة فقط) |
أبعاد | وزن كلغ |
||||||||||||||||
| الأساسية حبل ضياء. |
عيدان حبل ضياء. |
SWR (غب / T 8918) قوة 1570 ميجا باسكال |
أ | D1 | د 2 | د 3 | د 4 | ح | H1 | ك | ك 1 | إل | س | ر | T1 | أسطوانة | الركيزة | ||
| 6 × 24 | 6 × 37 | ||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 |
| 150 | 32 | 45 | 16 ~ 18 | 14 ~ 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33.8 | 129. 0 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | |
| 400 | 65 | 85 | 40 ~ 42 | 38 ~ 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 |
| 450 | 80 | 44 | 42 ~ 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | ||
| ملحوظة: ح = 1000 مم | |||||||||||||||||||
رسم الأسطوانة العائمة CB / T 436 من النوع A مع معدات رباط السفينة المبطنة
