ISO 5894 نوع ثاني أكسيد الكربون راحة متعددة البراغي غطاء فتحة التجهيز البحري
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
| الوثيقة: | Marine manhole cover CBT 43...14.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| Standard: | ISO 5894:2018 | Material: | Mild Steel, Stainless Steel |
|---|---|---|---|
| Test: | Hydraulic Pressure Test | Dimension: | As Standard or Customized, As client’s drawing |
| Application Type: | Water-tight, Gas Tight, Oil Tight | Type: | Type CO, Bolted, Flush with deck |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished Stainless Steel, customized surface treatment available. | Classification Certificates: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| إبراز: | غطاء الفتحة البحرية ISO GB 11628,غطاء الفتحة البحرية GB 11628,غطاء فتحة ISO المرتفع |
||
منتوج وصف

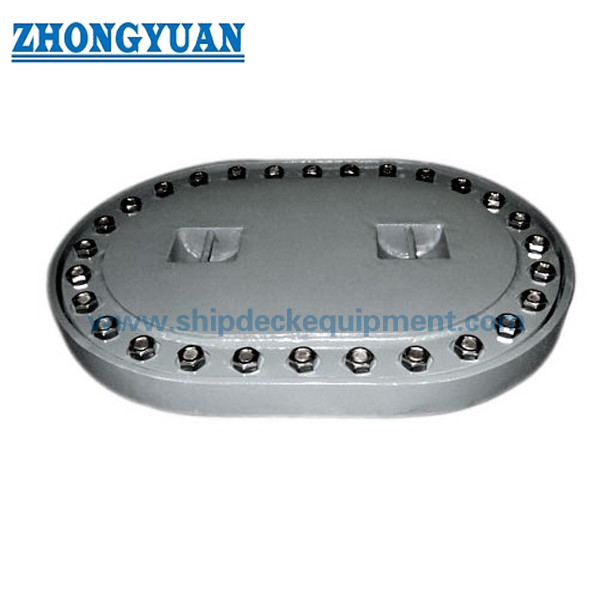

ISO 5894 نوع CO غطاء فتحة القناة متعددة المسامير
الوصف:
ISO 5894 نوع CO هو غطاء غطاء ثقب بيضاوي مع غطاء متعدد المسامير للسفن. تم تصميمه وبناءه وفقًا لمعيار IS05892.إنها مصنوعة من الصلب ويمكن استخدامها على العديد من السفن. المسمار مصنوع من الفولاذ المقاوم للصدأ ، والمكسرة يمكن أن تكون من الفولاذ المقاوم للصدأ أو البرونز أو النحاس. إذا كنت مهتمة في منتجاتنا ، يرجى الاتصال بنا لمزيد من المعلومات.
المواصفات التقنية الرئيسية:
- المعيار: ISO 58942018;
- المواد: الفولاذ الخفيف، الفولاذ المقاوم للصدأ
- الاختبار: اختبار الضغط الهيدروليكي
- الأبعاد: حسب القياس أو حسب الطلب، حسب رسومات العميل؛
- نوع التطبيق: مقاوم للماء، مقاوم للغاز، مقاوم للزيت.
- النوع: النوع CO، المزدوج، مع سطح السفينة.
- المعالجة السطحية: الرملية إلى S2.5 + طبقة واحدة من البرايمر في متجر الايبوكسي ، الملمع ، المغلف ، المعالجة السطحية المخصصة متاحة.
- شهادات التصنيف: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA.
المعلمات التقنية الرئيسية:
| الحجم الاسمي l1 × b1 |
l2 | ب2 | 3 | ب3 | l4 | ب4 | t | أدوات الربط قطرها |
أدوات الربط الرقم |
| 450×350 | 570 | 470 | 520 | 420 | 622 | 522 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800 × 600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| الملاحظة 1 t تعني الحد الأدنى للسمك ، يمكن تصميم السماكات التي لم تظهر في الجدول وفقًا لممارسة البناء | |||||||||
المفتاح: 1 لوحة التشغيل، 3 غطاء، 2 حلقة لوحة، 4 غطاء، 5 مقبض، 6 علامة 7 المسمار، 2 × M20
يجب أن يلبي حجم اللحام وتفاصيله المعايير الصناعية المعترف بها.
يمكن تعديل الأبعاد المذكورة بين أقواس (). يجب ألا يبرز الجزء العلوي من الغطاء ، بما في ذلك المكسرة ، من سطح السباحة عند اختيار الأبعاد المذكورة بين أقواس.
الملاحظة 1 يمكن للمستخدم اختيار المسامير 2 × M20 إذا كان ذلك مناسبًا.
الملاحظة 2 l 1 х b 1 هو فتحة واضحة.
الملاحظة 3 يمكن تصميم نوع المقبض وتغييره وفقًا لممارسة البناء.
رسم ISO 5894 من نوع CO فتحة مدفونة بيضاوية مع غطاء مغلف
