150-450 مم نوع مغلق 3 بكرة فايرليد | JIS F2014 DF DS صب فولاذ سفينة جانبية فايرليد للرسو

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan Marine Equipmen
إصدار الشهادات: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
رقم الموديل: قياسي أو مخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: Based on quotation
تفاصيل التغليف: تصدير البليت القياسية أو التعبئة المخصصة
وقت التسليم: بناء على متطلبات المشروع
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: إنتاج مخصص على أساس متطلبات المشروع
افضل سعر اتصل

معلومات تفصيلية
المعيار الفني: جيس إف 2014-1987 يكتب: DF&DS نوع مغلق
أقطار الأسطوانة: 150 ~ 450 ملم رقم الأسطوانة: 3 بكرات
وزن الأسطوانة: 53.8 ~ 650 كجم مواد: الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي
المعالجة السطحية: الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. شهادات التصنيف: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ.
إبراز:

النوع المغلق من سفن الصيد

,

3 عجلات على متن السفينة

,

JIS F 2014 السفن العادية

منتوج وصف

150×450 ملم مغلق النوع الثالث الدوال منصب للأسطول JIS F2014 DF DS الصب الصلب السفينة منصب للأسطول للأسطول



لمحة عامة عن المنتج

تم تصميم JIS F2014 DF/DS المغلقة من النوع 3 لقيادة حبل الارتكاز المتحكم به في مواقع سطح السفينة.

يتكون الهيكل من ثلاثة أدوات مغلقة داخل إطار لوحة أعلى، مما يضمن مسار الحبل المحدد ويمنع هروب الحبل تحت الحمل.

بالمقارنة مع النوع المفتوح ، يوفر تصميم النوع المغلق تحكمًا أفضل في الحبل ، مما يجعله مناسبًا للرصيف في الخط المستقيم وتخطيطات سطح السفينة المحصورة.



مواصفات سريعة

قطر العجلة: 150 ∼ 450 مم → يحدد توافق الحبل

اعتبار الحمل: يتم اختياره بناء على حبل كسر الحمل → يضمن التشغيل الآمن في ظل ظروف العمل

نوع الهيكل: نوع مغلق → مسار الحبل المسيطر عليه

تشكيل العجلات: 3 عجلات → توزيع الحمل

المعيار: JIS F2014-1987

المواد: الصلب الصب / الصلب C-Mn

السطح: Sa2.5 + طبقة البوكسي

التطبيق: رصيف السفينة

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين



المعلمات التقنية الرئيسية

ملاحظة: للاختيار القائم على الحمل أو مطابقة SWL ، يرجى الاتصال بنا للحصول على الدعم الفني.



الاسمية
(ديا)		 عجلة غابات
د D1 D2 هـ h h1 h2 دقيقة.
t		 ر r1 r2 t8 t9 D3 h1 t1
150 150 240 220 160 58 50 5 10 45 20 17 18 10 61 50 8
200 200 310 280 190 67 60 6 10 55 24 21 20 1 0 76 60 8.5
250 250 380 340 220 72 70 6 10 65 28 25 25 10 87 70 9
300 300 440 400 240 86 75 7 12 75 32 28 30 12 102 75 9.5
350 350 500 455 260 95 80 8 16 85 36 30 32 16 117 80 10
400 400 560 520 280 105 85 8 19 90 40 40 35 19 128 85 10.S
450 450 620 580 290 105 90 8 19 90 45 45 35 19 141 90 10.5
الاسمية
(ديا)		 غسالة الدبوس المقعد والدعم
D5 D6 t.2 د d 1 t3 أنا 1 l2 3 H1 H2 H3 (ل) L1 L2
150 10 0 62 7 60 70 10 217 46 101 10 167 2 190 200 75 50
200 120 77 8 75 90 10 263 55 125 15 197 2 230 230 75 50
250 140 87 9 85 105 12 295 60 145 20 229 3 265 270 100 75
300 180 102 10 100 125 14 331 65 160 25 249 3 320 300 100 75
350 220 117 11 115 140 16 351 65 175 25 269 3 350 350 لا 90
400 260 128 12 1 25 155 18 381 70 190 30 291 4 380 400 110 90
450 280 141 12 138 170 20 410 75 190 30 300 4 410 450 125 100
الاسمية
(ديا)		 المقعد والدعم ضع المسمار لـ (بوش) تحديد القطعة
L3 D7 D8 ب t4 t5 r5 r6 W1 W2 السلك
الاسمية
(ديا)		 السلك
الطول		 لا، لا، لا أ ب ج
150 75 100 62 220 10 8 70 40 8 7 M6 12 4 25 45 24
200 75 120 77 280 14 10 70 40 10 8 M6 12 4 28 62 38
250 100 140 87 340 14 10 80 40 10 8 الدول الأعضاء 20 4 35 85 50
300 100 180 102 400 18 14 80 60 13 10 M8 20 4 40 95 60
350 125 220 174 450 18 14 90 60 13 10 الدول الأعضاء 20 4 46 105 70
400 125 260 128 520 20 16 100 60 14 12 الدول الأعضاء 20 4 55 125 80
450 150 280 141 580 25 16 110 70 14 12 الدول الأعضاء 20 4 65 135 90



دليل الاختيار

هل تحتاج إلى مساعدة في اختيار الحجم الصحيح للخيوط والقدرة على الحمل؟



الخطوة 1 ‬ حدد قطر العجلة

الخطوة الثانية: تأكيد نوع الحبل

الخطوة 3 تأكيد حمولة كسر الحبل التأكد من أن حجم الحبل يطابق قدرة الحبل

الخطوة 4 تأكيد التثبيت

الخطوة 5 تأكيد الشهادة

الخطوة 6 تأكيد مسار الحبل (المسيطر عليه)



الهيكل

إطار الصفيحة العلوية 3 أدوات عمود الدبوس محامل الشجيرات لوحات جانبية



نوع مغلق مقابل نوع مفتوح

النوع المغلق → مع لوحة أعلى، مسار الحبل المسيطر عليه.

النوع المفتوح → بدون صفيحة أعلى، دخول حبل مرن.



سمات مخصصة

هيكل مغلق → يمنع الخروج من الحبل

ثلاث عجلات → توزيع الحمولة

الصلب المصبوب → متين



دليل الاستفسار

الرجاء ذكر قطر الحبل ونوع الحبل وموقع التثبيت ومتطلبات الشهادة.

هل تحتاج إلى دعم في تحديد الحمولة؟ فريق الهندسة لدينا يمكنه المساعدة في الاختيار الصحيح.



كيف يعمل

الحبل يمر عبر أدوات مغلقة لضمان الاتجاه المسيطر عليه.



التطبيقات

إرسال السفينة



الشهادات والمزايا

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين



الرسم والصور

رسومات الترتيبات العامة وصور المنتجات المتاحة

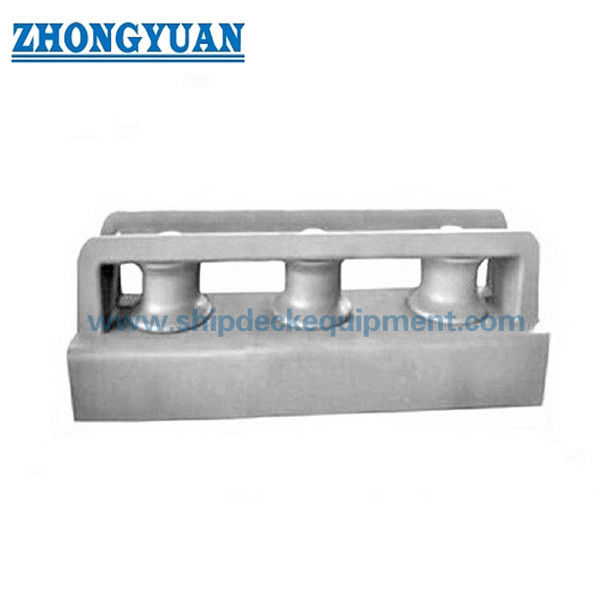

150-450 مم نوع مغلق 3 بكرة فايرليد | JIS F2014 DF DS صب فولاذ سفينة جانبية فايرليد للرسو 0





150-450 مم نوع مغلق 3 بكرة فايرليد | JIS F2014 DF DS صب فولاذ سفينة جانبية فايرليد للرسو 1





















































































150-450 مم نوع مغلق 3 بكرة فايرليد | JIS F2014 DF DS صب فولاذ سفينة جانبية فايرليد للرسو 2





























































الطلب

MOQ: 1 وحدة. التسليم: 3060 يوما.



الأسئلة الشائعة

س1: ما هو النوع المغلق؟
ج: مع الصفيحة العلوية.

س2: متى تستخدم؟
ج: توجيه الحبل المستقيم.

السؤال الثالث: الفرق؟
الجواب: حبل التحكم المغلق، مفتوح مرن.

السؤال 4: كيفية النظر في الحمولة للخيوط الصلبة من النوع المغلق؟

الجواب: يجب اختيار الحبل المباشر بناءً على قطر الحبل وحمل الكسر المقابل. تم تصميم الهيكل لتوجيه الحبل والتحكم فيه بأمان في ظروف الحمل المحددة.
