الحاجز المثبت على الحاجز JIS F 2007 النوع A
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | النوع أ | مواد: | يمكن أيضًا لصب الفولاذ C-Mn، وصب الفولاذ المقاوم للصدأ، توفير الفولاذ الخاص لكسر الجليد |
|---|---|---|---|
| المعيار الفني: | جيس ف 2007-1976 | وزن: | 15.1 إلى 115 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع. |
| إبراز: | طراز (أ) من صاروخ الرصيف,طراز (ب) من صاروخ الرصيف,معدات ترسانة السفن |
||
منتوج وصف

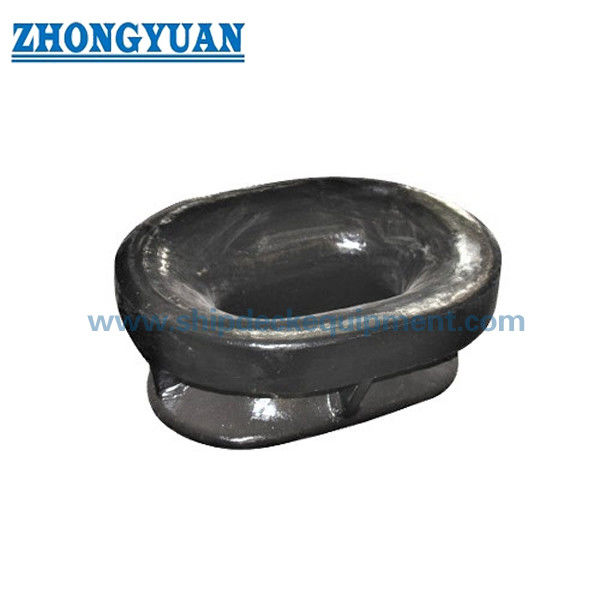

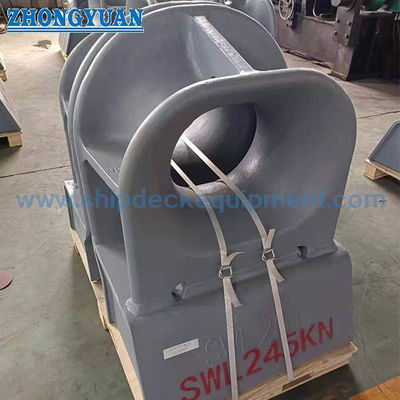

حاجز رباط مُثبت على الحصن JIS F 2007 النوع A | دليل حبل فولاذي مصبوب بفتحة بيضاوية
نظرة عامة على المنتج
إن حاجز الإرساء المثبت على الحصن JIS F 2007 Type A عبارة عن دليل حبل من الفولاذ المصبوب مع فتحة بيضاوية. يتم لحامه في حصن السفينة لتوجيه حبال الإرساء عبر هيكل الحصن وتقليل الاتصال المحلي الحاد أثناء عمليات الرسو والتحويل والميناء.
النوع A يغطي الأحجام الاسمية من 150 إلى 500. وهو مناسب عندما يتطلب ترتيب السفينة فتحة حبل بيضاوية أطول، ومزيد من التسامح في الدخول، ومحاذاة واضحة للحبل في محطة إرساء الحصن. قد يكون الاسم القياسي هو أنبوب الإرساء، بينما يبحث المشترون الدوليون غالبًا عن حاجز إرساء مثبت على حصن أو حاجز إرساء بيضاوي.
مواصفات سريعة
• النوع: JIS F 2007 النوع A فتحة بيضاوية ← ممر حبل أطول لترتيبات الإرساء المثبتة على المتراس.
• نطاق الحجم الاسمي: 150 إلى 500 ← تغطية حجم أوسع من النوع ب.
• المعيار: JIS F 2007-1976 ← مرجع للأبعاد، وتعيين النوع، وأساس المواد القياسية.
• المواد القياسية: الفولاذ المصبوب SC42 وفقًا للمعيار JIS G 5101 ← يمكن مناقشة الفولاذ المصبوب C-Mn، أو الفولاذ المقاوم للصدأ، أو الفولاذ الخاص.
• الكتلة المحسوبة: 15.1 إلى 115 كجم ← مفيدة للمناولة والتعبئة والتركيب وتقدير الشحن.
• المعالجة السطحية: السفع Sa2.5 + مادة إيبوكسي تمهيدية للفولاذ المصبوب ← يمكن تلميع الأسطح الملامسة للفولاذ المقاوم للصدأ عند الحاجة.
• التركيز على التصنيع: سطح أملس ملامس للحبل، ومراقبة جودة الصب، وإعداد منطقة اللحام، والتحكم في الأبعاد.
المعلمات التقنية الرئيسية
أبعاد صفحة الويب الرئيسية لـ JIS F 2007 Type A. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك.
|
الحجم الاسمي |
ل |
L1 |
L2 |
ح |
H1 |
H2 |
ب |
ت |
عدد الأضلاع |
ساق اللحام |
الكتلة المحسوبة (كجم) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 300 | 270 | 110 | 260 | 202 | 129 | 12 | 4 | 5 | 15.1 |
| 200 | 200 | 368 | 334 | 150 | 318 | 250 | 143 | 12 | 4 | 5 | 20.5 |
| 250 | 250 | 430 | 394 | 200 | 380 | 308 | 155 | 12 | 4 | 5 | 26.9 |
| 300 | 300 | 500 | 460 | 250 | 450 | 372 | 169 | 15 | 4 | 6 | 42.7 |
| 350 | 350 | 560 | 518 | 250 | 460 | 378 | 179 | 15 | 6 | 6 | 50.8 |
| 400 | 400 | 632 | 586 | 250 | 482 | 394 | 195 | 18 | 6 | 7 | 76.3 |
| 450 | 450 | 700 | 650 | 250 | 500 | 406 | 209 | 20 | 6 | 8 | 102 |
| 500 | 500 | 760 | 708 | 250 | 510 | 412 | 219 | 20 | 6 | 8 | 115 |
يجب التحقق من قطر الحبل المرجعي وفقًا لترتيبات إرساء السفينة ومواصفات المشروع.
|
الحجم الاسمي |
ضياء حبل مانيلا المطبق (مم، مرجع) |
قطر حبل السلك المطبق (مم، مرجع) |
|---|---|---|
| 150 | 40 | 16 (6 × 12) |
| 200 | 45 | 18 (6 × 12) |
| 250 | 50 | 20 (6 × 12) |
| 300 | 60 | 22.4 (6×12) |
| 350 | 70 | 24 (6 × 24) |
| 400 | 80 | 26 (6 × 24) |
| 450 | 85 | 30 (6 × 24) |
| 500 | 90 | 35.5 (6×24) |
دليل الاختيار والاستعلام
الخطوة 1: قم بتأكيد JIS F 2007 Type A للفتحة البيضاوية والحجم الاسمي من 150 إلى 500 وفقًا لقطر الحبل ورسم الوعاء.
الخطوة 2: التأكد من فتح الحصن والتعزيز وطول اللحام ومساحة التثبيت المتاحة قبل الإنتاج.
الخطوة 3: تأكيد متطلبات المواد: الفولاذ المصبوب SC42، أو الفولاذ المصبوب C-Mn، أو الفولاذ المقاوم للصدأ، أو الفولاذ الخاص.
الخطوة 4: تأكيد معالجة السطح: الطلاء التمهيدي، أو متطلبات الطلاء النهائي، أو سطح التلامس المصقول المصنوع من الفولاذ المقاوم للصدأ.
الخطوة 5: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة الصانع، أو شهادة المواد، أو شهادة الفئة، أو فحص الشهود.
الخطوة 6: قم بتوفير الكمية والوجهة ووقت التسليم المطلوب ورسم التثبيت والصور المرجعية إذا كانت متوفرة.
بناء
فتح الحبل البيضاوي | جسم من الفولاذ المصبوب | هيكل ملحوم مثبت على حصن | نصف قطر ملامسة الحبل السلس | منطقة اتصال ملحومة | الضلوع حسب الحجم الاسمي | متجر التمهيدي أو التشطيب الفولاذ المقاوم للصدأ
مزايا التصميم والجودة
• توفر الفتحة البيضاوية ممرًا للحبل أطول من التكوين الدائري من النوع B، مما يساعد على دخول الحبل حيث تتغير زاوية خط الإرساء على طول الحصن.
• يتم تلبيس الأسطح الملامسة للحبال وتنعيمها بعد الصب لتقليل الاتصال الموضعي الحاد والمساعدة في حماية حبل مانيلا أو الحبل السلكي.
• يتم التحكم في مؤشرات الصب ضمن معايير الصب البحرية المقبولة. يكون التركيز على جودة صب مقبولة لا تؤثر على الأداء أو جودة اللحام أو قبول الفحص.
• يتم التحكم بشكل خاص في منطقة جسم الصب ضمن مسافة 50 مم من منطقة لحام هيكل السفينة لتقليل المؤشرات الضارة التي تؤثر على جودة اللحام.
• بالنسبة للأحجام الاسمية من 150 إلى 300، يتم إيلاء اهتمام إضافي للجدران الرقيقة والمناطق المجاورة للحام لتقليل مخاطر التشقق أثناء اللحام في حوض بناء السفن.
• يمكن استخدام المراجعة المستندة إلى FEA للتحقق من توزيع الضغط حول الحافة المفتوحة والأضلاع والتحولات الملحومة عندما يتطلب المشروع ذلك.
السمات المخصصة
- المعيار: JIS F 2007-1976 → يُستخدم عندما تستدعي مواصفات المشروع أبعاد أنبوب الإرساء / أنبوب الإرساء JIS.
- النوع: النوع A فتحة بيضاوية → مناسبة لمرور الحبل الأطول عبر فتحات الحصن.
- الحجم الاسمي: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → اختر حسب قطر الحبل، وترتيب الهيكل، ومتطلبات الرسم.
- المواد: الفولاذ المصبوب SC42 كمرجع قياسي → يمكن مناقشة الفولاذ المصبوب البديل أو الفولاذ المقاوم للصدأ.
- المعالجة السطحية: تفجير Sa2.5 + برايمر متجر إيبوكسي ← الطلاء النهائي يتبع مواصفات طلاء الوعاء بعد التثبيت.
- التحكم في منطقة اللحام: 50 مم حول واجهة اللحام ← يتم التحكم فيها لتقليل المؤشرات الضارة بالقرب من منطقة اللحام في حوض بناء السفن.
متطلبات الشهادة:شهادة صانع أو شهادة فئة وفقًا للطلب → يجب تأكيد نطاق فحص الفئة قبل عرض الأسعار.
كيف يعمل
محاذاة فتح الحصن ← يمر الحبل عبر السدادة البيضاوية ← سطح التلامس السلس يوجه اتجاه الحبل ← ينقل الجسم المصبوب قوة الاتصال المحلية إلى هيكل الحصن الملحوم ← الفحص والطلاء بعد التثبيت
التطبيقات
سفن الخدمة الصغيرة | زوارق القطر | الصنادل | زوارق العمل | سفن الشحن | ناقلات | محطات رسو الحصن | ترتيبات رسو الميناء | مشاريع البناء والاستبدال الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
س1: كيف يجب اختيار الحجم الصحيح لرافعة الإرساء من النوع أ؟
A1: حدد الحجم الاسمي وفقًا لقطر الحبل وأبعاد الفتحة البيضاوية وترتيب الحصن ورسم تصميم السفينة. جدول الحبل المرجعي مخصص للاختيار الأولي فقط.
س2: لماذا تختار النوع أ بدلاً من النوع ب؟
A2: يستخدم النوع A فتحة بيضاوية أطول ويغطي أحجامًا تصل إلى 500، لذا فهو أكثر ملاءمة عندما يحتاج مسار الحبل إلى طول دخول أكبر وتكون السفينة بها ترتيب إرساء أكبر.
س 3: ما هي نقاط الجودة التي يجب فحصها بالنسبة لأوتار الفولاذ المصبوب من النوع أ؟
A3: تشمل النقاط الرئيسية التحكم في الأبعاد، والتشطيب السلس لملامسة الحبل، والتحكم في إشارة الصب، وإعداد منطقة اللحام 50 مم، ونطاق الشهادة وفقًا لمتطلبات المشروع.
