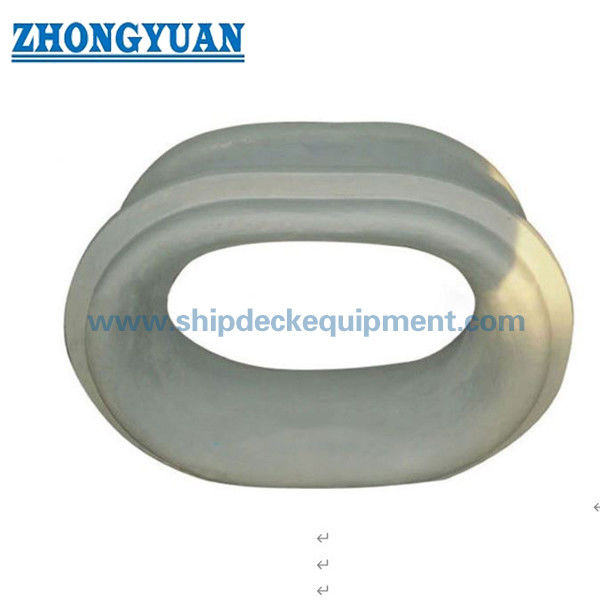

مرابط بحرية | دليل حبل صب فولاذي بحافة نصف قطرية ناعمة (CB34 النوع A)
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | النوع أ | مواد: | يمكن أيضًا لصب الفولاذ C-Mn، وصب الفولاذ المقاوم للصدأ، توفير الفولاذ الخاص لكسر الجليد |
|---|---|---|---|
| المعيار الفني: | سي بي 34-76 | وزن: | 16.4-171 كجم |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، رينا، IRS |
| إبراز: | صاعق الصلب المصبوب,سي بي 34 نوع A قاطع الرصيف |
||
منتوج وصف
مرابط بحرية | دليل حبل صب فولاذي بحافة مستديرة ناعمة (نوع CB34 A)
نظرة عامة على المنتج
تم تصميم مرابط الربط البحرية لتوجيه والتحكم في حبال الربط في اتجاه ثابت على سطح السفينة أو الحاجز البحري.
يضمن هيكل الفولاذ المصبوب عالي الجودة القوة الهيكلية والمتانة طويلة الأمد تحت عمليات الربط المتكررة.
يمنع التحكم الصارم في جودة الصب العيوب مثل الشقوق والانكماش والشوائب، مما يضمن أداءً موثوقًا.
تم تصميم جميع حواف تلامس الحبل بملفات تعريف مستديرة ناعمة (R) لتقليل التآكل وحماية خطوط الربط بفعالية.
مواصفات سريعة
- النوع: النوع A → تصميم مرابط مفتوحة للحاجز البحري
- المعيار: CB34-76 → معيار بحري مثبت
- المادة: فولاذ مصبوب / فولاذ مقاوم للصدأ → قوة ومتانة عالية
- الهيكل: مثبت على الحاجز البحري → تحكم في اتجاه الحبل
- السطح: مصقول ناعم + حواف R → تقليل تآكل الحبل
- الوزن: 16.4–171 كجم → نطاق واسع من الأحجام
- التطبيق: توجيه وحماية الحبل → تقليل التآكل
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
المعلمات الفنية الرئيسية
| قطر الكابل | محيط الليف | قطر النايلون | طول | طول 1 | طول 2 | عرض | عرض 1 | عرض 2 | سمك | عرض 1 | عرض 2 | عرض 3 | نصف القطر | نصف القطر 1 | الفتحة طول 3 | عرض 3 | الوزن |
| 18.5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16.4 |
| 22.5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40.4 |
| 28.0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57.0 |
| 33.5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95.6 |
| 43.5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171.0 |
دليل الاختيار
الخطوة 1 – اختر قطر الحبل → طابق حجم الكابل
الخطوة 2 – أكد نوع الحبل → فولاذ / ألياف
الخطوة 3 – أكد التركيب → الحاجز البحري أو حافة السطح
الخطوة 4 – أكد حجم الفتحة → مطابقة الهيكل
الخطوة 5 – أكد متطلبات الشهادة
الهيكل
جسم مصبوب | فتحة بحافة مستديرة (تصميم R) | سطح تلامس ناعم للحبل | هيكل مقوى
سمات مخصصة
- التحكم في جودة الصب → هيكل خالٍ من العيوب بدون شقوق أو انكماش
- حواف R مستديرة → تقليل تآكل الحبل وإطالة عمر الخدمة
- سطح مصقول ناعم → تقليل الاحتكاك أثناء التشغيل
- تركيب على الحاجز البحري → تحكم في الاتجاه وحماية الحبل
دليل الاستفسار
قدم قطر الحبل، موقع التركيب، حجم الفتحة، ومتطلبات الشهادة.
كيف يعمل
يمر الحبل عبر فتحة المرابط → اتجاه موجه → حافة R تقلل تركيز الإجهاد → تحمي الحبل وتضمن التشغيل السلس.
التطبيقات
الحاجز البحري للسفينة | حافة السطح | توجيه حبل الربط
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
الرسومات والصور

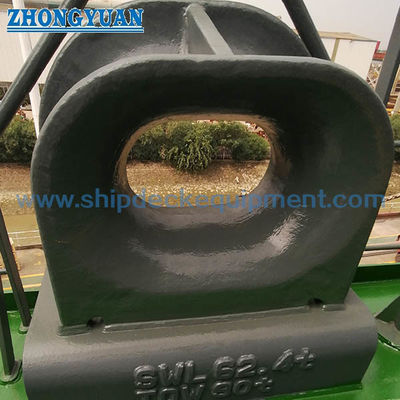

رسم الترتيب العام وصور المنتج
الطلب
حدد: النوع A | الحجم | المادة | المعالجة السطحية | الشهادة
أسئلة وأجوبة
س1: لماذا نستخدم مرابط بحافة مستديرة؟
أ: لتقليل تآكل الحبل ومنع التلف.
س2: ما هي المادة المستخدمة؟
أ: فولاذ مصبوب أو فولاذ مقاوم للصدأ.
س3: كيف يتم اختيار الحجم؟
أ: بناءً على قطر الحبل وأبعاد الفتحة.
