DIN 81860 سلسلة مرساة كابل العقدة المطلقة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | دين 81860-1999؛ المعيار الألماني | قطر السلسلة الاسمية: | 36 ملم إلى 152 ملم |
|---|---|---|---|
| مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ. | ||
| إبراز: | مشبك كبل DIN 81860,مشبك كابل فولاذي DIN 81860,أداة تحرير مرساة DIN 81860-1999 |
||
منتوج وصف
DIN 81860 سلسلة مرساة كابل العقدة المطلقة
لمحة عامة عن المنتج
جهاز DIN 81860 لتحرير كابلات سلسلة المرساة هو جهاز لتثبيت نهاية كابلات سلسلة المرساة على متن السفن.عادة ما يتم ترتيبها في الطرف الداخلي من سلسلة المرساة في نظام قفص السلسلة، حيث يجب تأمين نهاية السلسلة أثناء الخدمة العادية وإطلاقها عندما تحتاج السفينة إلى تفريغ سلسلة المرساة الطارئة.
تغطي هذه الصفحة خيارات التوريد الصلبة والغير الصلبة للماء. يتم اختيار الإصدار الصلبة عندما يكون مطلوبًا أداء الختم حول خزانة السلسلة أو الحدود الصلبة ذات الصلة ،بينما يتم استخدام النسخة غير الصلبة للماء عندما لا تتطلب رسمة التثبيت وظيفة ختميجب تأكيد الإصدار القياسي النهائي ، ودرجة السلسلة ، ودرجة المواد ، وواجهة التثبيت ، وترتيب الإفراج ، ومتطلبات اختبار الصمود قبل الإنتاج.
مواصفات سريعة
- نوع المنتج: ربط كابل سلسلة المرساة / إطلاق سلسلة المرساة / ربط النهاية → يضمن نهاية السلسلة الداخلية ويسمح بإطلاق الطوارئ وفقًا لترتيب الوعاء.
- المرجعية القياسية: DIN 81860-1999 كما تم توفيرها من قبل المشروع → الإصدارات الحالية من DIN 81860-1 / DIN 81860-2 يمكن التحقق منها إذا كانت حوض بناء السفن يتطلب أحدث معيار.
- القطر الاسمي للسلسلة: 36 ملم إلى 152 ملم في الجدول المرفق → مناسبة لمجموعة واسعة من أحجام سلاسل مرساة السفن.
- درجة سلاسل المرساة: تنطبق على سلاسل المرساة من الدرجة 2 والدرجة 3 → يجب تأكيد درجة السلسلة النهائية ونطاق موافقة الفئة من خلال مواصفات المشروع.
- خيار محكم للماء: إصدار محكم للماء أو غير محكم للماء → يجب تأكيد اختبار وظيفة محكم للماء والضغط والمدة ومتطلبات الشهود قبل الطلب.
- خيارات المواد: الفولاذ C-Mn أو الصلب المصبوب أو الفولاذ المقاوم للصدأ → يجب أن تتبع درجة المواد الدقيقة والمعالجة الحرارية والقابلية للتتبع متطلبات المشروع.
- معالجة السطح: Sa 2.5 التفجير + طبقة واحدة من البرايمر محل الايبوكسي ، مصقول ، الفولاذ المقاوم للصدأ الملمع ، أو الطلاء المخصص → يجب أن تتطابق النهاية النهائية مع خطة طلاء الوعاء.
- نطاق الشهادة: شهادة الشركة المصنعة، شهادة المواد، فئة التفتيش، وسجل الاختبار الصلب المتاح وفقا لمتطلبات الطلب.
المعلمات التقنية الرئيسية
| قطر السلسلة | فد1 إكس s1 | ف2 | 1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273 × 125 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 3239 × 142 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406،4 × 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 × 175 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 × 222 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 × 222 | 958 | 1790 | |||||
| 142 147 152 | 914 × 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
دليل الاختيار والتحقيق
- الخطوة 1: تأكيد الطبعة القياسية من DIN 81860، اسم المنتج، وما إذا كان المشروع يتطلب بناءً محكمًا أو غير محكم.
- الخطوة الثانية: تأكيد قطر السلسلة الاسمي، ودرجة السلسلة، وترتيب الرابط النهائي، وما إذا كان المنتج هو لبناء جديد، وإصلاح، أو استبدال.
- الخطوة الثالثة: تأكيد موقع التثبيت، واجهة القفل السلسلة / الحائط، مساحة التشغيل المتاحة، اتجاه الإفراج، والتعزيز المحيط بها عن طريق الرسم.
- الخطوة 4: تأكيد متطلبات المواد: الصلب C-Mn، الصلب المصبوب، الفولاذ المقاوم للصدأ، أو مواد المشروع الخاصة مع إمكانية تتبع الشهادة.
- الخطوة 5: تأكيد معالجة السطح ونطاق التفتيش: البرايمر المكتبي ، التشطيب المعالج ، البوليسة من الفولاذ المقاوم للصدأ ، الفئة التفتيش ، واختبار وظيفة محكمة للماء إذا لزم الأمر.
- الخطوة 6: قدم الكمية، وجهة التسليم، وقت التسليم المطلوب، نوع السفينة، متطلبات جمعية التصنيف، رسم GA، والصور المرجعية إذا كانت متاحة.
الهيكل
Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection
الأمن والفوائد الهندسية لخزانة السلاسل
- تساعد نطاق الأبعاد DIN 81860 على مطابقة جهاز التثبيت النهائي مع قطر سلسلة المرساة المحدد ، مما يقلل من الغموض أثناء الاستبدال أو الاقتباس.
- يمكن فصل الإصدارات الصلبة والغير الصلبة في مرحلة التحقيق ، مما يتجنب استخدام منتج غير مغلق حيث يتطلب ترتيب الوعاء سلامة الصلبة.
- يدعم الجهاز منطق إطلاق سلسلة الطوارئ: نهاية سلسلة المرساة مثبتة عادةً،ويمكن إطلاق سراح الاتصال النهائي عندما يتطلب ترتيب السفينة التضحية المرساة في ظل ظروف خطيرة.
- بالنسبة للمشاريع الصامدة على الماء ، يجب تأكيد هيكل الختم ، وتفاصيل الصمغ أو حلقة O ، وضغط الاختبار ، ومدة الاختبار ، ونطاق شهود الفئة بدلاً من افتراض حالة اختبار عالمية واحدة.
- يمكن تعديل اختيار المواد لصلب C-Mn أو الصلب المصبوب أو مشاريع الفولاذ المقاوم للصدأ ، ولكن الصف الدقيق ، عملية اللحام / الصب ،يجب تحديد قابلية تعقب الشهادات قبل الإنتاج.
- تحضير السطح مثل Sa 2.5 التفجير والبرايمر محل البوقسي يساعد على توفير حالة قاعدة خاضعة للرقابة لطلاء الوعاء النهائي ،بينما يمكن مناقشة التشطيب الملمع من الصلب المقاوم للصدأ أو المقاوم للصدأ عند تحديد.
- بالنسبة لمشاريع الاستبدال ، يجب التحقق من واجهة الخزن القائمة ، وموقع الثقب ، واتصال الرابط النهائي ، والمساحة التشغيلية المتاحة قبل تأكيد قابلية التبادل.
سمات مخصصة
- المعيار: DIN 81860-1999 → لاستخدامها عندما تتطلب مواصفات حوض بناء السفن أو المالك هذا القياس الألماني لتثبيت نهاية سلسلة المرساة.
- التحقق القياسي الحالي: DIN 81860-1 / DIN 81860-2:2022 → تأكيد ما إذا كان المشروع لا يزال يتطلب طبعة 1999 أو أحدث طبعة DIN.
- النسخة: ضيق المياه / غير ضيق المياه → اختر وفقا لحدود خزانة السلسلة ، ومتطلبات الختم ، ورسم التثبيت.
- قطر السلسلة الاسمي: 36 ∼ 152 ملم → اختر بدقة وفقًا لحجم سلسلة المرساة وتخطيط الروابط النهائية.
- درجة سلسلة المرساة: الدرجة 2 / الدرجة 3 كما تم توفيرها → يجب تأكيد الدرجة النهائية ، أساس قاعدة الفئة ، ومتطلبات القبول.
- المواد: C-Mn الفولاذ / الفولاذ المصبوب / الفولاذ المقاوم للصدأ → الصف الدقيق ونطاق الشهادة للتأكيد قبل الطلب.
- اختبار وظيفة الصمود: متوفر حسب متطلبات المشروع → الضغط، والمدة، وطريقة التفتيش، ومتطلبات الشهود للتأكيد.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي / مصقول / مخصصة → يجب أن تتبع حالة السطح النهائية مواصفات طلاء الوعاء.
- متطلبات الشهادة: متوفرة عند الطلب → يتم ترتيب شهادة الفئة وشهادة المصنع وشهادة المواد وسجل الاختبار وفقًا لنطاق الطلب المؤكد.
كيف يعمل
Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure
التطبيقات
Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، ومتطلبات الاختبار الصلب للماء ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

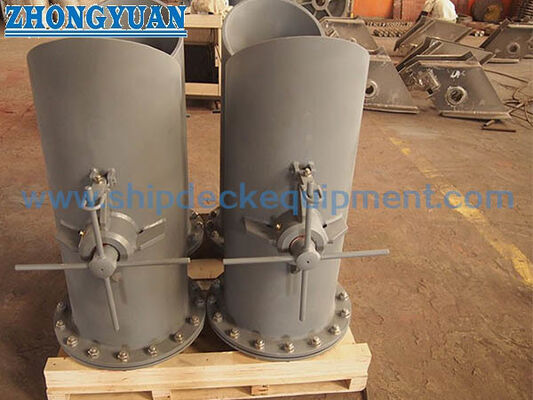

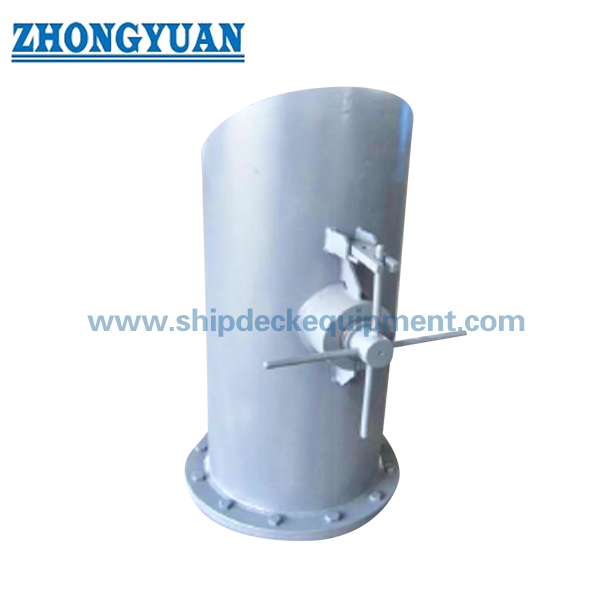

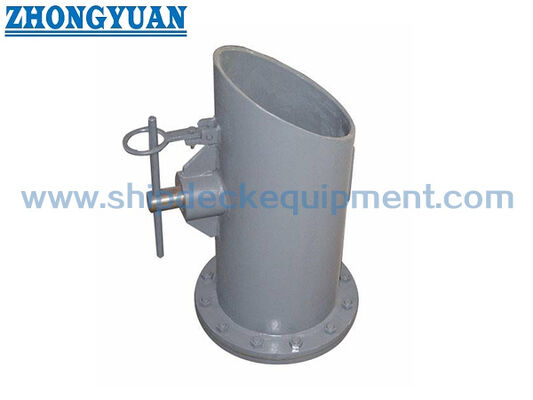

الرسم والصور
الأسئلة الشائعة
س1: ما هو الفرق بين النسخة الخام وغير الخام؟
ج1: يتم استخدام النسخة الصلبة للماء عندما يتطلب التثبيت الختم حول خزانة السلسلة أو الحدود الصلبة المرتبطة بها.يتم استخدام النسخة غير الصلبة للماء عندما لا تكون هناك حاجة لوظيفة الختميجب تأكيد ضغط الاختبار، ومدة الاختبار، وتفاصيل الختم، ومتطلبات الشهود في الفئة للمشاريع الصلبة.
السؤال 2: هل هذا المنتج هو نفسه مثل مغلق السلسلة؟
A2: لا. جهاز DIN 81860 للسلسلة المرساة هو جهاز إغلاق / إطلاق للسلسلة المرساة الداخلية.عادة ما يتم ترتيب مغلق السلسلة على سطح السفينة للحفاظ على السلسلة وتوجيهها أثناء عمليات الربطلا ينبغي خلط المنتجين في الرسومات أو الأسعار.
س3: ما هي المعلومات اللازمة قبل الاقتباس؟
ج3: يرجى تأكيد الطبعة القياسية، الإصدار الخامن أو غير الخامن، قطر السلسلة، نوع السلسلة، المواد، معالجة السطح، الكمية، متطلبات الشهادة، متطلبات اختبار الخامن،رسم التثبيت، وجهة التسليم، والوقت المطلوب للتسليم.
