JIS F 3410 النوع A & B من الصلب الطري المشكل بالصلب البيضاوي اللوح العيني لمرسى السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | جيس F3410-1999 | الأحجام الاسمية: | 0.4-50ملم |
|---|---|---|---|
| يكتب: | اكتب A & B | الحمل المسموح به: | 4 إلى 500 كيلو نيوتن |
| مادة: | الفولاذ الطري، الفولاذ المقاوم للصدأ C-Mn تزوير الفولاذ | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من مادة الايبوكسي التمهيدية |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، BKI، IRS، RS، إلخ | ||
| إبراز: | لوحة العين البحرية JIS F3410 500KN,لوحة العين البحرية 500KN,لوحة العين الفولاذية للسفينة 500KN |
||
منتوج وصف

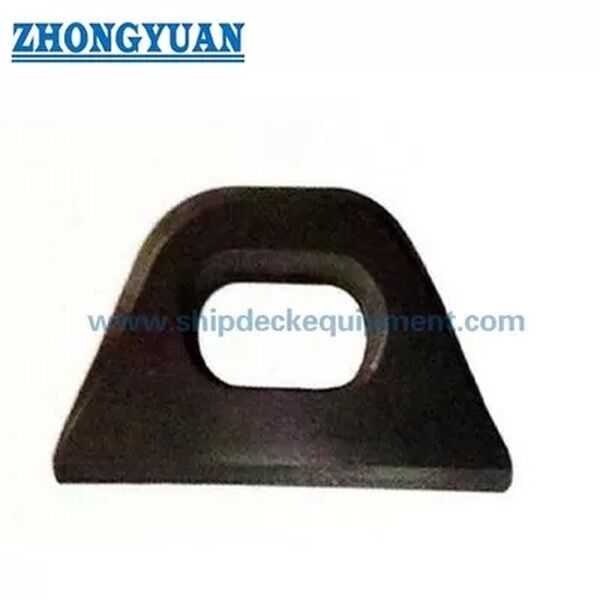

سفينة شاشة العين البيضاوية JIS F 3410 النوع A & B
لمحة عامة عن المنتج
الصفحة البيضاء للقوارب من النوع أ و النوع ب من نظام JIS F 3410 هي عدادات توصيل بحرية مصفحة تستخدم لتثبيت أقراص الحبال والقيود والقواطير ومكونات الاتصال ذات الصلة على هياكل السفن.يتم اختيارها حسب النوع القياسي، الحجم الاسمي، الحمل المسموح به، موقع التثبيت، طريق المواد، تفاصيل لحام، وقوة هيكل السفينة الأم.
يستخدم النوع A عادةً كغطاء عيني للأغراض العامة ، مثل مواقع التثبيت المثبتة على سطح السفينة.النوع B هو المقصود لرفع إعدادات شاشة العين رجل البوم ويجب أن تؤكد من خلال رسم المشروعهذه الصفحة تعامل المنتج على أنه جهاز إرفاق بحري ، وليس كمنتج رفع مستقل ؛ يجب التحقق من معالجة البضائع أو الرفع أو الاستخدام المعتمد للفئة حسب حالة الحمولة وتفاصيل اللحام ،الهيكل الرئيسي، وموافقة التصنيف.
مواصفات سريعة
- نوع المنتج: عيون سفينة بيضاوية → نقطة توصيل مصفحة لأطراف الحبال والقضبان والقضبان ومكونات الاتصال البحري.
- المعيار والنوع: JIS F 3410-1999 النوع A والنوع B → مرجع لتسمية النوع والأبعاد وقاعدة المواد ووصف الطلب.
- نطاق الحجم الاسمي: 0.4 إلى 50 → التسمية القياسية على أساس الحمل المسموح به ، وليس حجم مليمتر مباشر.
- نطاق الحمل المسموح به: من 4 إلى 500 كيلون → مرجع لتحديد الحمل الشد ؛ يجب أن يتطابق الاستخدام النهائي مع هيكل الوعاء وموافقة المشروع.
- طريق المواد: الصلب المسبوق / الصلب C-Mn أو صفيحة الصلب المقطعة إلى شكل → يجب تأكيد الصف الدقيق ، المعالجة الحرارية ، والقدرة على اللحام قبل الاقتراح.
- تركيز التصنيع: انتقال قطع سلس ، هندسة العين البيضاوية ، التحكم في الشقوق / التقشير ، دقة التصنيع أو التكليف ، وإعداد منطقة اللحام.
- النوع A مرجع لحام التثبيت: s min. 6 إلى 35 ملم و g min. 4 إلى 22 ملم → مفيدة للتخطيط الأولي ، ولكن تفاصيل الحام الختامية تتبع رسم حوض بناء السفن.
- معالجة السطح: Sa 2.5 التفجير + طبقة واحدة من البرايمر محل الايبوكسي كمرجع → الطلاء النهائي أو التصبغ أو التشطيب الفولاذ المقاوم للصدأ يجب أن تتبع متطلبات المشروع.
المعلمات التقنية الرئيسية
| الاسمية الحجم |
مسموح به الحمل kN |
أ | ب | ج | د | e | f | h | أنا | r1 | r2 | تركيب النوع A الحوائط s دقيقة |
تركيب من النوع A الحوائط g دقيقة |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
دليل الاختيار والتحقيق
الخطوة 1: تأكيد JIS F 3410 النوع A أو النوع B وفقًا لرسم الوعاء وغرض الارتباط وموقع التثبيت.
الخطوة الثانية: تأكيد الحجم الاسمي والحمل المسموح به من 0.4 إلى 50 / 4 إلى 500 كيلونوتر وتحديد ما إذا كانت حالة الحمل هي التثبيت على سطح السفينة، وتثبيت طرف الحبل، وتوصيل القيود، وتوصيل القماش،أو رفع ترتيب رجل بوم.
الخطوة الثالثة: تأكيد الهيكل الأساسي، وتفاصيل اللحام، والتعزيز، واتجاه الحمل، وما إذا كانت هناك حاجة إلى موافقة الفئة، أو فحص الشهود، أو حسابات إضافية.
الخطوة 4: تأكيد المواد وطريقة التصنيع: الصلب المسبوق المسبوق ، الصلب المسبوق C-Mn ، قطع صفيحة الصلب + الانتهاء المعدني / المسبوق ، الفولاذ المقاوم للصدأ ، أو متطلبات الفولاذ الخاصة.
الخطوة الخامسة: تأكيد معالجة السطح ، طريقة العلامة ، متطلبات NDT / التفتيش ، نطاق الشهادة ، الكمية ، وجهة التسليم ، والوقت المطلوب للتسليم.
الخطوة 6: تقدم رسومة GA ، ورسم التثبيت ، وصورة المنتج الموجودة ، أو عينة استبدال إذا كانت متاحة ، خاصة عند طلب النوع B أو الأبعاد الخاصة بالمشروع.
الهيكل
Oval eye opening | Forged or steel plate cut body | Smooth radiused transitions | Type A welded mounting area | Type B guy-eyeplate configuration | Low-stress marking area | Blasted and shop-primed or specified surface finish
مزايا التصنيع وقطع الألواح الفولاذية واللحام
- إن البناء المُصنع مناسب عندما يتطلب المشروع شكلًا ضيقًا للعين تحمل الحمل مع انتقال مُسيطر على القسم وخصائص ميكانيكية مؤكدة.
- يمكن استخدام قطع لوحات الصلب عندما تلبي درجة المواد، والسمك، وإعداد الحافة، والمعالجة، وشكل القسم النهائي متطلبات رسم المشروع والتفتيش.
- الانتقال السلس حول العين البيضاء يقلل من الاتصال المحلي المفاجئ ويساعد على تحقيق مقعد أفضل للقيود أو أطراف الحبل أو أدوات القماش.
- يجب أن تكون السطح النهائي خالية من الشقوق المرئية والتقشير ؛ هذا مهم بشكل خاص حول فتحة العين ، والانتقال الذي يتم استخدامه ، ومنطقة التثبيت المحامية.
- بالنسبة للصفائح العينية المزورة ، قد يكون هناك حاجة إلى التطبيع بعد الانتهاء وفقًا لطريق التصنيع ومتطلبات المعيار / المشروع.
- أبعاد مرجعية لحام من النوع A s و g مفيدة للتحقق الأولي من التثبيت ، ولكن يجب على حوض بناء السفن أو مكتب التصميم تأكيد تفاصيل الحام و التعزيز المحلي.
- لا ينبغي خلط الحمل المسموح به مع SWL أو MBL أو حمولة الاختبار أو حمولة كسر الحبل. يعتمد الحمل المعتمد النهائي على الصفحة العينية واللحام والهيكل الأساسي ونطاق التفتيش معًا.
- يمكن ترتيب شهادة المواد، شهادة الصانع، شهادة الفئة، سجل NDT، أو فحص الشاهد وفقًا لنطاق الطلب المؤكد.
سمات مخصصة
- المعيار: JIS F 3410-1999 → تستخدم عندما تتطلب مواصفات المشروع أبعاد شاشة العين البيضاوية للسفينة وتعيين الطلب.
- النوع: النوع A / النوع B → النوع A للاستخدام العام مثل تركيب سطح السفينة؛ النوع B لرفع ترتيب عيني رجل البوم خاضع للتأكيد على الرسم.
- الحجم الاسمي: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50
- الحمل المسموح به: 4 إلى 500 كيلون → الحمل المرجعي القياسي للاختيار؛ لا يحل محل الموافقة الخاصة بالمشروع أو التحقق من الهيكل الأم.
- المواد: صناعة الصلب المسبوك، صناعة الصلب المسبوكة C-Mn، أو صناعة الصلب المقطوعة → الجودة النهائية، قابلية اللحام، المعالجة الحرارية، ونطاق الشهادة.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي → نظام الطلاء النهائي ، التصبغ ، أو التشطيب من الفولاذ المقاوم للصدأ وفقًا لمواصفات الحاوية.
- التفتيش: الفحص البصري للسطح كمتطلب أساسي → اختبار NDT أو اختبار دليل أو فحص الشهود في الفئة متاح حسب متطلبات المشروع.
- متطلبات الشهادة: متوفرة عند الطلب وفقًا لنطاق الطلب → يعتمد الموافقة على الفئة على مراجعة وثائق المشروع واتفاقية التفتيش.
كيف يعمل
يتم توصيل محطة الحبل / الأغلال / الدراجات إلى العين البيضاوية → يتم نقل قوة الشد من خلال قسم العين السلسة → يتم نقل الحمل إلى منطقة التثبيت المطاطية → سطح الأساس ، القفز ،أو الهيكل الداعم يوزع الحمل → التفتيشيتم الانتهاء من وضع العلامات والطلاء النهائي وفقا لمتطلبات المشروع
التطبيقات
Ship deck attachment points | Rope terminal fixing | Shackle connection | Pulley or block connection | Deck mooring accessory arrangement | Lifting boom guy eyeplate arrangement | Newbuilding and replacement projects
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1: ما هو الفرق بين JIS F 3410 النوع A والنوع B؟
A1: النوع A هو التكوين المستخدم بشكل عام ، ويستخدم عادة لمواقع التثبيت المثبتة على سطح السفينة.النوع B هو المقصود لرفع إعدادات الشاشة العينية رجل البوم وينبغي التحقق من خلال رسم المشروعبالنسبة للطلبات من النوع B، قد تكون هناك حاجة إلى تفاصيل إضافية مثل طول اللوحة أو أبعاد التثبيت.
السؤال 2: هل الحمل المسموح به هو نفس الحمولة المسموح بها أو قدرة الرفع؟
الجواب 2: لا. يقدم الجدول الحمل المسموح به لأساس اختيار العين القياسي. لا ينبغي تغيير اسمها إلى SWL ، MBL ، حبل كسر الحمل ، أو حمولة دليل. أي رفع ، معالجة البضائع ،أو يجب تأكيد الاستخدام المعتمد للفئة من خلال اتجاه الحمل، تفاصيل لحام، الهيكل الأساسي، نطاق التفتيش، والموافقة على الفئة.
السؤال 3: هل يجب تزوير العين أم تصنيعها عن طريق قطع صفائح الصلب؟
ج3: يمكن مناقشة كلا الطرق. التصنيع مناسب عندما تكون هناك حاجة إلى انتقال قسم خاضع للسيطرة والخصائص الميكانيكية. ويمكن استخدام قطع صفيحات الصلب عندما يتم تحديد نوع الصلب،السماكة، تحضير الحافة، والمعالجة، والشكل النهائي تلبي متطلبات الرسم والتفتيش. يجب تأكيد المسار قبل الاقتراح.
