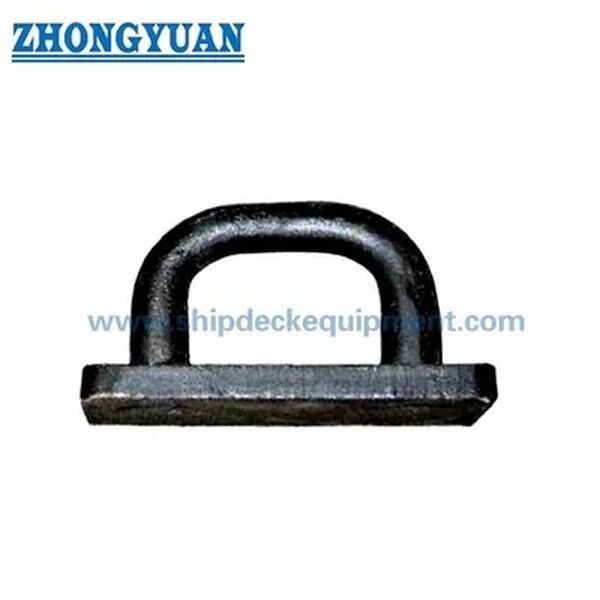

JIS F 3410 نوع D تزوير الصلب البيضاوي رفع لوحة معدات رباط السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | جيس F3410-1999 | الأحجام الاسمية: | 0.4-50ملم |
|---|---|---|---|
| يكتب: | النوع د | الحمل المسموح به: | 4 إلى 500 كيلو نيوتن |
| مادة: | الفولاذ الطري، الفولاذ المقاوم للصدأ C-Mn تزوير الفولاذ | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من مادة الايبوكسي التمهيدية |
| شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، RINA ، IRS ، RS ، إلخ. | ||
| إبراز: | لوحة عين معدنية بيضاوية JIS F 3410,لوحة عين معدنية JIS F 3410,لوحة عين سطح السفينة JIS F3410-1999 |
||
منتوج وصف
الصلب المقلد العين بيضاوية JIS F 3410 النوع د
لمحة عامة عن المنتج
الصفحة العينية البيضاء الصلبة المقلدة من النوع D JIS F 3410 هي عبارة عن عدادات اتصال محملة باللحام تستخدم لتثبيت أقراص الحبال والقيود وكتل القوالب ومكونات التثبيت الأخرى في هياكل السفن.عادة ما يتم تثبيته على سطح السفينة أو بنية سفينة محددة، حيث يجب أن تتطابق فتحة العين البيضاوية، والمنطقة الانتقالية المسامرة والقاعدة المطاومة مع اتجاه الحمل، والبنية الداعمة، وتفاصيل اللحام ومتطلبات التفتيش.
لتحديد الموقع ، يغطي الجدول المقدم من النوع D الأرقام الاسمية من 0.5 إلى 15 مع الأحمال المسموح بها من 4.9 kN إلى 147 kN.يجب تأكيد نطاقات الكتالوج الأوسع مثل 4 إلى 500 كيلون مقارنةً بالجدول الرسمي القياسي، رسم المشروع ونطاق الشهادة قبل النشر أو الاقتباس. تستخدم هذه الصفحة ′′حمل مسموح به" كعبارة حمولة تحكم ولا تحوله إلى SWL أو MBL أو حمولة الاختبار.
مواصفات سريعة
- نوع المنتج: عيني بيضاوي من الصلب المجوهر → نقطة توصيل لحام على سطح السفينة لإنهاء الحبل والقيود والرباطات.
- المعيار ونوعه: JIS F 3410-1999 النوع D → يستخدم عندما تتطلب رسم السفينة أو مواصفات المالك ترتيب الصفحة العينية البيضاء من النوع D.
- نطاق الأحجام المقدمة: الرقم الاسمي من 0.5 إلى 15 مناسبة لاختيار الصفحة الإلكترونية بناءً على جدول معايير النوع D المقدم.
- الحمل المسموح به في الجدول المرفق: 4.9 إلى 147 كيلونوتر → يجب استخدامها كحمل مسموح به فقط ، ولا تخلط مع SWL أو MBL أو حمل الكسر.
- الأبعاد الرئيسية المقدمة: d، L، H، R، T، A، B، h و ساق اللحام f1/f2/f3 → البيانات الرئيسية لمطابقة الرسم، مساحة التثبيت واستعراض اللحام.
- تركيز التصنيع: الانتقال المُصنع / المصنّع، تغيير القطاع السلس ومراقبة الشقوق / التقشير المرئية → مهمة لتركيز الإجهاد وقبول التفتيش.
- معالجة السطح: Sa 2.5 تنفجر + طبقة واحدة من البرايمر محل البوقسي → يجب أن تتبع الطلاء النهائي مواصفات طلاء الوعاء أو متطلبات العميل.
- نطاق الشهادة: يمكن ترتيب شهادة الشركة المصنعة ، شهادة المواد ، فحص الطرف الثالث أو موافقة الفئة وفقًا لمتطلبات الطلب والمشروع.
المعلمات التقنية الرئيسية
| الاسمية لا، لا، لا |
مسموح به الحمل KN |
د | (ل) | هـ | R | T | أ | ب | h | ساق لحام الحجم f1 |
ساق لحام الحجم f2 |
ساق لحام الحجم f3 |
الوزن كيلوغرام |
| 0.5 | 4.9 | 19 | 65 | 45 | 15 | 12 | 130 | 50 | 5 | 7 | 5 | 4 | 1.1 |
| 1 | 9.8 | 22 | 75 | 50 | 17 | 14 | 150 | 62 | 5 | 9 | 5 | 5 | 1.7 |
| 2 | 19.6 | 28 | 100 | 60 | 22 | 16 | 200 | 80 | 2 | 8 | 11 | 5 | 3.36 |
| 3 | 29.4 | 36 | 115 | 70 | 28 | 19 | 230 | 100 | 2 | 10 | 13 | 7 | 6.06 |
| 5 | 49 | 42 | 145 | 90 | 32 | 24 | 280 | 120 | 2 | 13 | 16 | 8 | 10.8 |
| 7.5 | 73.5 | 50 | 150 | 100 | 40 | 30 | 300 | 140 | 3 | 16 | 20 | 10 | 16.9 |
| 10 | 98 | 60 | 180 | 120 | 45 | 35 | 360 | 170 | 3 | 18 | 22 | 12 | 28.9 |
| 15 | 147 | 70 | 200 | 130 | 55 | 40 | 400 | 200 | 3 | 20 | 24 | 14 | 43.3 |
دليل الاختيار والتحقيق
- الخطوة 1: تأكيد JIS F 3410 النوع D والرقم الاسمي وفقًا لرسم الوعاء ومتطلبات الحمل المسموح به وترتيب الاتصال المقصود.
- الخطوة الثانية: تأكيد اتجاه الحمل، زاوية الحمل، ترتيب القيود أو القوالب، وما إذا كان التركيب يستخدم لدعم الرصيف، أو اتصال سطح السفينة، أو دعم التعامل مع البضائع أو العمل المتعلق بالرفع.
- الخطوة الثالثة: تأكيد هيكل التثبيت، وتعزيز سطح السفينة / الهيكل، وحجم ساق الصلح f1 / f2 / f3، وإجراءات اللحام والمساحة المتاحة للتثبيت قبل الإنتاج.
- الخطوة 4: تأكيد متطلبات المواد: الفولاذ الخفيف المجوهر، الفولاذ C-Mn، الفولاذ المقاوم للصدأ أو المواد المكافئة المحددة في المشروع ذات قابلية اللحام المناسبة.
- الخطوة 5: تأكيد معالجة السطح: Sa 2.5 التفجير، البرايمر محل الايبوكسي، نظام الطلاء النهائي، التكيس أو تصفية الفولاذ المقاوم للصدأ عندما يتم تحديدها.
- الخطوة 6: تأكيد نطاق الشهادة قبل العرض: شهادة المصنع، شهادة المواد، فحص الطرف الثالث، شهادة الفئة، موافقة التصميم أو متطلبات اختبار الشهود.
- الخطوة 7: قدم الكمية، ورسم التثبيت، وحقيبة التحميل، ونوع السفينة، ومتطلبات جمعية التصنيف، ووجهة التسليم والوقت المطلوب للتسليم.
الهيكل
Forged oval eye body | Oval shackle / connection opening | Smooth transition radius | Welded base area | Mounting dimensions A / B / h | Welding leg f1 / f2 / f3 | Shop primer or specified surface treatment
مزايا التصنيع واللحام والهندسة
- إن البناء الصلب الصلب مناسب لتطبيقات الصفحة العينية على متن السفينة حيث يكون انتقال القطاع ومسار الحمل وجودة واجهة الحرارة أكثر أهمية من المظهر الزخرفي.
- توفر فتحة العين البيضاوية نقطة اتصال محددة للقيود أو أقراص الحبل أو كتلة القماش ، في حين يجب أن يتبع الاختيار النهائي رسم السفينة وحالة التحميل المعتمدة.
- يساعد التحكم في نصف قطرها السلس وتغيير القسم على تقليل تركيز الإجهاد المحلي حول العين ومنطقة انتقال القاعدة.
- يجب أن يكون السطح النهائي خالياً من الشقوق المرئية والتقشير. يمكن ترتيب اختبار الجسيمات المغناطيسية أو اختبار اختراق الصبغة أو فحص طرف ثالث عند الحاجة إلى المشروع.
- يتم تضمين أبعاد ساق اللحام f1 / f2 / f3 في الجدول من النوع D ، ولكن إجراء اللحام الفعلي ، طول اللحام ،يجب أن يتبع تعزيز سطح السفينة وتفتيش ما بعد الصلح الساحة أو الرسم المعتمد للفئة.
- في حالة الاستخدام المتعلق بالرفع أو معالجة البضائع ، يجب فحص الحمل المسموح به واتجاه الحمل والبنية الداعمة وتوافق القيود والموافقة على الفئة كنظام كامل ،ليس من خلال حجم العين وحدها.
- يمكن مناقشة مراجعة FEA واختبار الحمل والموافقة على التصميم وفقًا لمتطلبات المشروع ، خاصة بالنسبة للتركيب غير القياسي أو أعمال الاستبدال أو نطاق التفتيش الأعلى.
سمات مخصصة
- المعيار: JIS F 3410-1999 → المعيار المرجعي لأبعاد الشاشة العينية البيضاوية للسفينة ، وقاعدة المواد وتسمية النوع.
- النوع: النوع D → تكوين الشاشة البيضاوية مع أبعاد القاعدة وقيم ثلاثة أرجل لحام مبينة في الجدول المرفق.
- الرقم الاسمي: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 / 15 → حدد حسب الحمل المسموح به ، مكون الاتصال ورسوم السفينة.
- الحمل المسموح به: من 4.9 إلى 147 كيلون في ورقة البيانات هذه → استخدم مصطلح الحمل المسموح به الأصلي ولا تحويله إلى SWL أو حمل كسر.
- المادة: الصلب المختلق الخفيف، الصلب C-Mn أو الصلب المقاوم للصدأ → يجب تأكيد الصف النهائي، المعالجة الحرارية وشهادة المواد قبل الطلب.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي → الطلاء النهائي يتبع مواصفات طلاء الوعاء أو متطلبات العميل.
- التفتيش: التحقق البصري، التحقق الأبعاد والتفتيش MT / PT / طرف ثالث اختياري → نطاق التفتيش يعتمد على متطلبات المشروع ومستوى الشهادة.
- متطلبات الشهادة: متوفرة حسب نطاق الطلب → يجب تأكيد فئة التفتيش أو موافقة النوع أو موافقة التصميم قبل العرض.
كيف يعمل
Connection component is aligned with the oval eye → Load is transferred through the forged eye body → Smooth transition area distributes stress toward the welded base → Welded structure transfers load into the reinforced ship structure → Inspection and coating are completed according to project requirement
التطبيقات
Ship deck connection points | Rope terminal fixing | Shackle connection | Pulley block attachment | Cargo handling support points | Mooring and rigging auxiliary arrangements | Deck equipment replacement | Newbuilding and repair projects
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، ومتطلبات اختبار الحمل وإجراءات الموافقة على مجتمع الفئة.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
السؤال 1: هل JIS F 3410 من النوع D هي نفسها مثل عيني منصة رفع عامة؟
ج1: لا. يجب التعامل معها على أنها شاشة عينية بيضاوية للسفينة تم اختياره وفقاً لمعيار JIS F 3410 النوع D، الحمل المسموح به، اتجاه الحمل، تفاصيل اللحام والبنية الداعمة.إذا تم استخدامه في الأعمال المتعلقة بالرفع، يجب التحقق بشكل منفصل من حالة التحميل الكاملة ، وتوافق القيود ، وتصميم اللحام ، والاتفاقية الفئة.
س2: كيف يجب اختيار الحجم الصحيح من النوع D؟
A2: اختر حسب الحمل المسموح به، الرقم الاسمي، فتحة العين، ترتيب القيود أو القضيب، حجم ساق اللحام، هيكل التثبيت ورسم الوعاء.لا تختار فقط من خلال حجم القيود أو فقط من خلال قطر فتحة العين.
س3: ما هي المعلومات اللازمة قبل الاقتباس؟
A3: تأكيد المعيار، النوع D، الرقم الاسمي، الحمل المسموح به، نوع المواد، معالجة السطح، الكمية، متطلبات الشهادة، اتجاه الحمل، رسم التثبيت،وجهة التسليم ووقت التسليم المطلوب.
