150-450 مم نوع مغلق بكرتين مرابط سفينة لمعدات إرساء السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس إف 2014-1987 | يكتب: | BF&BS نوع مغلق |
|---|---|---|---|
| أقطار الأسطوانة: | 150 ~ 450 ملم | رقم الأسطوانة: | 2 بكرات |
| وزن الأسطوانة: | 21.2 ~ 230 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ. |
| إبراز: | أدوات العجلات الصلبة على متن السفينة,عجلات معدات رصيف السفن,عجلات الحجر الأبيض السريع المغلقة على متن السفينة |
||
منتوج وصف

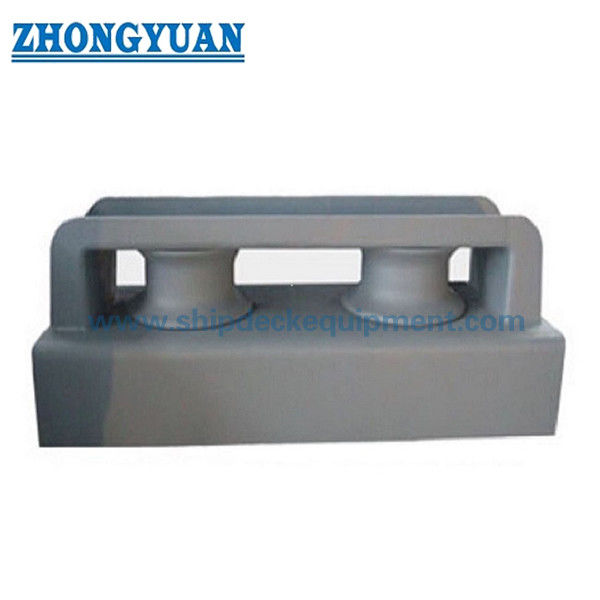

150-450 مم نوع مغلق ذو بكرتين مرشد حبل جانبي للسفن لمعدات إرساء السفن
نظرة عامة على المنتج
مرشد حبل جانبي للسفن من النوع المغلق JIS F 2014 Form BF BS ذو بكرتين مصمم لتغيير وتوجيه اتجاه حبال الإرساء على جوانب السفن ومناطق الإرساء على سطح السفينة. يساعد الإطار المغلق على التحكم في مسار الحبل وتقليل خطر خروج الحبل أثناء عملية الإرساء، بينما توفر البكرتان توجيهًا سلسًا للحبل وتساعدان في تقليل تآكل حبال الأسلاك، وحبال المانيلا، وحبال النايلون.
تركز هذه الصفحة على التكوين المغلق ذي البكرتين. يختلف عن مرشدات الحبال من النوع المفتوح ومرشدات الحبال المغلقة ذات الثلاث بكرات لأن الهيكل أكثر إحكامًا ومسار الحبل أكثر تحكمًا. يمكن توريد المنتج وفقًا لمعيار JIS F 2014-1987، بقطر بكرات يتراوح من 150 مم إلى 450 مم وخيارات مواد أو معالجة سطح مخصصة وفقًا لمتطلبات المشروع.
مواصفات سريعة
- المعيار الفني: JIS F 2014-1987 → يُستخدم كمرجع للإنتاج والأبعاد لمرشد الحبل الجانبي للسفن هذا وفقًا للمعيار الياباني.
- النوع: BF & BS مغلق → تصميم إطار مغلق لتوجيه حبال الإرساء المتحكم فيه.
- قطر البكرة: 150-450 مم → يتم اختياره وفقًا لحجم الحبل، ومسار الحبل، وترتيب الإرساء للسفينة.
- كمية البكرات: بكرتان → مناسب لتغيير اتجاه الحبل وتوجيهه في النوع المغلق المدمج.
- نطاق وزن البكرة: 21.2-230 كجم → نطاق وزن مرجعي مقدم لهذه السلسلة من المنتجات.
- الحبال المطبقة: حبل سلكي، حبل مانيلا، وحبل نايلون → يتم اختيارها وفقًا لممارسة إرساء السفينة ومواصفات الحبل.
- المواد: فولاذ طري، فولاذ كربون-منغنيز، فولاذ مقاوم للصدأ، فولاذ مصبوب أو حديد زهر عقيدي → يتم اختيارها وفقًا للقوة والتآكل ومتطلبات المشروع.
- المعالجة السطحية: سفع رملي إلى Sa2.5 + طبقة واحدة من برايمر الإيبوكسي، مجلفن، مصقول أو معالجة مخصصة → يتم اختيارها وفقًا لمتطلبات الحماية من التآكل البحري.
- التخصيص: متوفر → يمكن تأكيد المواد والطلاء والتفاصيل الخاصة بالمشروع وفقًا للرسومات ومتطلبات الفئة.
المعلمات الفنية الرئيسية
يستخدم الجدول التالي بيانات الأبعاد المقدمة لمرشد الحبل الجانبي للسفن من النوع المغلق ذي البكرتين JIS F 2014 Form BF BS. لم تتم إضافة أي بيانات تحميل أو حجم غير متوفرة.
| القطر الاسمي (مم) | D (مم) | L (مم) | I (مم) | I2 (مم) |  |
| 150 | 150 | 1020 | 420 | 300 | |
| 200 | 200 | 1190 | 530 | 330 | |
| 250 | 250 | 1430 | 640 | 395 | |
| 300 | 300 | 1610 | 750 | 430 | |
| 350 | 350 | 1890 | 860 | 515 | |
| 400 | 400 | 2100 | 970 | 565 | |
| 450 | 450 | 2360 | 1080 | 640 |
1. مرشد حبل جانبي من الحديد الزهر من النوع المغلق - أبعاد الموقع الرئيسي
| الاسمية القطر. |
D | D1 | D2 | D3 | D4 (جلبة) |
H | h | B | L | L1 | L2 | L3 | D7 | D8 | البكرة الكتلة كجم |
الدعم BF كجم |
الدعم DF كجم |
| 150 | 150 | 240 | 220 | 100 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 28.5 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 120 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 56.9 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 140 | 87 | 220 | 77 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 97.9 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 180 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 | 142 | 168 | 236 |
| 350 | 350 | 500 | 455 | 220 | 117 | 260 | 95 | 460 | 350 | 110 | 90 | 125 | 220 | 117 | 211 | 217 | 306 |
| 400 | 400 | 560 | 520 | 260 | 128 | 280 | 105 | 520 | 400 | 110 | 90 | 125 | 260 | 128 | 284 | 294 | 415 |
مرشد حبل جانبي من ألواح فولاذية من النوع المغلق - أبعاد الموقع الرئيسي
| الاسمية القطر. |
D | D1 | D2 | D3 (جلبة) |
H | h | B | L | L1 | L2 | L3 | D7 | D8 | البكرة الكتلة كجم |
الدعم BS كجم |
الدعم DS كجم |
| 150 | 150 | 240 | 220 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 21.2 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 35.0 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 87 | 220 | 72 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 52.1 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 | — | — | — |
| 350 | 350 | 500 | 455 | 117 | 260 | 95 | 460 | 350 | 110 | 90 | 125 | 220 | 117 | — | — | — |
| 400 | 400 | 560 | 520 | 128 | 280 | 105 | 520 | 400 | 110 | 90 | 125 | 260 | 128 | — | — | — |
| 450 | 450 | 620 | 580 | 141 | 290 | 105 | 580 | 450 | 125 | 100 | 150 | 280 | 141 | — | — |
— |
دليل الاختيار
الخطوة 1: تأكيد نوع مرشد الحبل = BF & BS مغلق → اختر هذا المنتج عندما يحتاج حبل الإرساء إلى مسار حبل مغلق متحكم فيه بدلاً من دليل بكرة مفتوح.
الخطوة 2: تأكيد قطر البكرة = 150-450 مم → طابق القطر الاسمي مع حجم الحبل، ومسار انحناء الحبل، وترتيب الإرساء للسفينة.
الخطوة 3: تأكيد عدد البكرات = بكرتان → مناسب لتغيير اتجاه الحبل وتوجيهه في مساحة مدمجة حيث لا يلزم وجود ترتيب ثلاث بكرات.
الخطوة 4: تأكيد نوع الحبل = حبل سلكي، حبل مانيلا أو حبل نايلون → قد تتطلب مواد الحبال المختلفة تشطيبًا سطحيًا مختلفًا وجودة تلامس للبكرة.
الخطوة 5: تأكيد المادة = فولاذ طري، فولاذ كربون-منغنيز، فولاذ مقاوم للصدأ، فولاذ مصبوب أو حديد زهر عقيدي → اختر وفقًا لمواصفات المشروع، وبيئة التآكل، ومتطلبات الفئة.
الخطوة 6: تأكيد الطلاء = Sa2.5 + برايمر إيبوكسي، مجلفن، مصقول أو مخصص → اختر المعالجة السطحية وفقًا لنظام طلاء حوض بناء السفن ومتطلبات الحماية من التآكل البحري.
الخطوة 7: تأكيد متطلبات الشهادة = شهادة فئة المشروع أو شهادة اختبار الشركة المصنعة → قم بإبلاغ جمعية التصنيف المطلوبة قبل التسعير والإنتاج.
الهيكل
إطار مغلق | بكرتان توجيه | محور بكرة | هيكل دعم جانبي | هيكل قاعدة / تركيب | سطح تلامس الحبل | معالجة سطح واقية
مزايا التصميم والجودة
- يساعد الهيكل من النوع المغلق على إبقاء حبل الإرساء ضمن مسار التوجيه أثناء التشغيل.
- يوفر تكوين البكرتين تغييرًا سلسًا في اتجاه الحبل بترتيب مدمج.
- تساعد أسطح التلامس الملساء للبكرة والإطار على تقليل تآكل الحبل أثناء عملية الإرساء.
- تدعم خيارات المواد متطلبات المشاريع المختلفة، بما في ذلك الفولاذ الطري، وفولاذ الكربون-المنغنيز، والفولاذ المقاوم للصدأ، والفولاذ المصبوب، والحديد الزهر العقيدي.
- يمكن مطابقة خيارات المعالجة السطحية مع متطلبات طلاء حوض بناء السفن واحتياجات الحماية من التآكل البحري.
- يمكن ترتيب التصنيع وفقًا لمتطلبات رسومات JIS F 2014-1987 والمشروع.
سمات مخصصة
- المعيار الفني: JIS F 2014-1987 → يؤكد معيار الإنتاج والأبعاد المرجعي.
- نوع المنتج: BF & BS مغلق → يحدد تكوين الإطار المغلق لتوجيه الحبل المتحكم فيه.
- قطر البكرة: 150-450 مم → معلمة اختيار رئيسية لمطابقة مسار الحبل وترتيب الإرساء.
- كمية البكرات: بكرتان → يحدد ترتيب توجيه الحبل ويميز هذا الطراز عن الأنواع ذات الثلاث بكرات.
- المادة: فولاذ طري / فولاذ كربون-منغنيز / فولاذ مقاوم للصدأ / فولاذ مصبوب / حديد زهر عقيدي → يتم اختياره وفقًا لمواصفات المشروع ومتطلبات التآكل.
- المعالجة السطحية: Sa2.5 + برايمر إيبوكسي / مجلفن / مصقول / مخصص → يتم اختياره وفقًا للبيئة البحرية ونظام الطلاء.
- الحبل المطبق: حبل سلكي / حبل مانيلا / حبل نايلون → يؤكد توافق الحبل قبل التسعير.
- الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة → قم بتأكيد الشهادة المطلوبة قبل الطلب.
دليل الاستفسار
- القطر الاسمي المطلوب أو قطر البكرة، مثل 150 مم، 200 مم، 250 مم، 300 مم، 350 مم، 400 مم أو 450 مم.
- تأكيد النوع المطلوب: JIS F 2014 Form BF BS مغلق، بكرتان.
- نوع الحبل وحجمه، مثل حبل سلكي، حبل مانيلا أو حبل نايلون.
- متطلبات المادة، مثل الفولاذ الطري، فولاذ الكربون-المنغنيز، الفولاذ المقاوم للصدأ، الفولاذ المصبوب أو الحديد الزهر العقيدي.
- متطلبات المعالجة السطحية، مثل Sa2.5 + برايمر إيبوكسي، تشطيب مجلفن أو مصقول.
- شهادة التصنيف المطلوبة أو شهادة اختبار الشركة المصنعة.
- رسم التركيب، ترتيب السطح أو أبعاد مرشد الحبل الحالي البديل إذا كانت متوفرة.
- كمية الطلب، ميناء التسليم، ووقت التسليم المطلوب.
كيف يعمل
يدخل حبل الإرساء إلى فتحة مرشد الحبل المغلق → يلامس الحبل بكرات التوجيه → تدور البكرات وتوجه اتجاه الحبل → يتحكم الإطار المغلق في مسار الحبل → يتم توجيه الحبل بأمان نحو المرساة، أو الونش، أو الكابستان، أو نقطة الإرساء على جانب الشاطئ.
التطبيقات
منطقة الإرساء على جانب السفينة | ترتيب الإرساء على السطح | تغيير اتجاه حبل الإرساء | توجيه الحبل السلكي | توجيه حبل المانيلا | توجيه حبل النايلون | استبدال مرشد الحبل المغلق وفقًا للمعيار الياباني
الشهادات والمزايا
الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
يمكن توريد المنتج مع وثائق المشروع، وسجلات الفحص، وخيارات الشهادات وفقًا للعقد ومتطلبات التصنيف. يجب تأكيد نطاق الشهادة الدقيق قبل التسعير والإنتاج.
الرسومات والصور

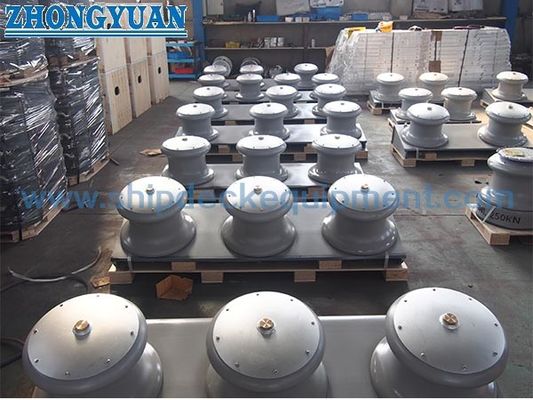

رسم الترتيب العام وصور المنتج
الطلب
- تأكيد اسم المنتج: مرشد حبل جانبي للسفن من النوع المغلق ذي البكرتين JIS F 2014 Form BF BS.
- تأكيد القطر الاسمي والأبعاد الرئيسية من جدول المعلمات الفنية.
- تأكيد المادة، المعالجة السطحية، ومتطلبات الشهادة قبل التسعير.
- توفير نوع الحبل، حجمه، وترتيب الإرساء للسفينة إذا كان متاحًا.
- تأكيد الكمية، مدة التسليم، ميناء الوجهة، وجدول التسليم المطلوب.
- بالنسبة لمشاريع الاستبدال، قم بتوفير صور مرشد الحبل الحالي وأبعاد التركيب لتقليل مخاطر عدم التطابق.
أسئلة وأجوبة
س1: ما هو الفرق الرئيسي بين مرشد الحبل الجانبي للسفن من النوع المغلق والنوع المفتوح؟
ج1: مرشد الحبل من النوع المغلق له إطار يساعد على التحكم في مسار الحبل وتقليل احتمالية خروج الحبل. مرشد الحبل من النوع المفتوح أكثر ملاءمة لدخول الحبل المرن من اتجاهات مختلفة. هذه الصفحة مخصصة للتكوين المغلق ذي البكرتين.
س2: هل يمكن استخدام مرشد الحبل هذا للحبال السلكية، وحبال المانيلا، وحبال النايلون؟
ج2: نعم. ينص وصف المنتج المقدم على أن مرشد الحبل هذا يمكنه تحمل الحبال السلكية، وحبال المانيلا، وحبال النايلون. لا يزال الاختيار النهائي يجب أن يؤكد حجم الحبل، ومسار الحبل، ومتطلبات التشطيب السطحي.
س3: أي قطر بكرة يجب اختياره؟
ج3: يتراوح قطر البكرة المتاح من 150 إلى 450 مم. يجب أن يعتمد الاختيار على ترتيب الإرساء للسفينة، ونوع الحبل، وحجمه، ومساحة التركيب. إذا كان المشروع استبدالًا، فيجب التحقق من أبعاد مرشد الحبل الحالي مقابل الجدول.
س4: هل يمكن تخصيص المادة والمعالجة السطحية؟
ج4: نعم. تشمل خيارات المواد الفولاذ الطري، وفولاذ الكربون-المنغنيز، والفولاذ المقاوم للصدأ، والفولاذ المصبوب، والحديد الزهر العقيدي. يمكن أن تكون المعالجة السطحية Sa2.5 + برايمر إيبوكسي، أو مجلفنة، أو مصقولة، أو مخصصة وفقًا لمتطلبات المشروع.
س5: ما هي الشهادة التي يجب طلبها للتسعير؟
ج5: يرجى تأكيد ما إذا كان المشروع يحتاج إلى شهادة جمعية تصنيف، أو شهادة اختبار الشركة المصنعة، أو وثائق مشروع أخرى. يجب تأكيد نطاق الشهادة قبل التسعير لأنها تؤثر على جدول الفحص والتكلفة والتسليم.
