75×350 ملم البحرية ثلاثي الدوال صدمة CB / T 38-1999 النوع C مع الدوال الصلب الصب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 38-1999 | يكتب: | الأسطوانة الواحدة نموذج C |
|---|---|---|---|
| أقطار الأسطوانة: | 75 ~ 350 ملم | رقم الأسطوانة: | ثلاث بكرات |
| وزن الأسطوانة: | 27-1915 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ. |
| إبراز: | معدات ترسانة السفن,3 الدواليس,3 أدوات رصيف سفن الرصيف |
||
منتوج وصف
75×350 ملم البحرية ثلاثي الدوال صدمة CB / T 38-1999 النوع C مع الدوال الصلب الصب
لمحة عامة عن المنتج
تم تصميم عجلة الملاحة البحرية الثلاثة لتوجيه حبال الرفع من خلال فتحة ثابتة مع تقليل الاحتكاك والتحكم في اتجاه الحبل.
بالمقارنة مع الصخرة التقليدية ، يسمح الهيكل المتكامل المكون من ثلاثة أدوات بقيادة الحبل متعدد الاتجاهات ويقلل بشكل كبير من الإجهاد المحلي وارتداء الحبل.
هذا المنتج يتبع معيار CB / T 38-1999 من النوع C ، ويحل محل CB39-66 من النوع C.
يعتمد CB / T 38-1999 بنية قاعدة مصفحة ، مما يوفر تحسين نقل الحمل ووحدة هيكلية أعلى مقارنة بتصميم CB39-66 المزلق.
يتوافق كل نموذج مع حمالة كسر الحبل المحددة (MBL) ، مما يتيح اختيار دقيق بناءً على الحمل.
مواصفات سريعة
- هيكل: ثلاثة أدوات → توجيه الحبل متعدد الاتجاهات
- قطر الحبل المطبق: 7 ¢ 37 ملم → نطاق الاختيار القياسي
- الحبل المطبق MBL: 23 ′′ 583 كين → معيار اختيار المفتاح
- التثبيت: قاعدة لحامية (CB/T 38-1999) / مشبك (استبدال CB39-66)
- المواد: الصلب الصب → قوة عالية ومتانة
- السطح: مُعدّل بسلاسة → حبل حماية
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
المعلمات التقنية الرئيسية (CB/T 38-1999 النوع C)
| الحجم الاسمي | أقصى انكسار في الحبل (kN) | الحبل السلكي | الحبل المصنوع من الألياف | (ل) | ب | هـ | L1 | د | الوزن (كيلوغرام) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
أساس الحمل والاختيار
يشير "حد أقصى للكسر في الحبل (kN) " إلى الحد الأقصى لحمل الكسر (MBL) للحبل المعمول به.
يتم مطابقة كل حجم من أجزاء الحبل بمستوى قوة الحبل المقابلة.
معدل الاستعراض SWL ≈ الحبل MBL ÷ عامل السلامة (عادة 1.5 ∼ 2.0).
تم تصميم الصندوق لتحمل الأحمال التي تساوي أو تتجاوز قوة كسر الحبل ، مما يضمن السلامة الهيكلية في ظل الظروف القاسية.
دليل الاختيار
الخطوة 1 حدد قطر الحبل بناء على حجم خط الارتباط
الخطوة 2 تأكيد حمولة كسر الحبل (MBL)
الخطوة الثالثة: تحديد حجم الحبل → تطابق بين قطر الحبل و MBL
الخطوة 4 تأكيد نوع التثبيت → مصفوق (إصدار جديد) / مقفل (استبدال)
الخطوة 5 تأكيد متطلبات الشهادة
ملاحظة هندسية
يقدم CB/T 38-1999 مطابقة قائمة على الحمل، حيث يتوافق كل نموذج مع قوة كسر الحبل المحددة.
هذا يضمن مواءمة أفضل بين تصميم نظام الرصيف والحملات التشغيلية الفعلية.
الهيكل
ثلاثة أدوات. جسد الصب. قاعدة لحام. هيكل معزز.
سمات مخصصة
تصميم ثلاثي الأدوات → توزيع الحمل وتقليل ارتداء الحبل
عجلات الدوران الحرة → تقليل الاحتكاك
جسد الصلب الصب → قوة عالية
سطح اتصال ناعم → حبل حماية
دليل الاستفسار
توفير قطر الحبل و MBL الحبل ونوع التثبيت ونوع الوعاء و متطلبات الشهادة.
كيف يعمل
الحبل يمر عبر الصدمة → يدور الدوار → يقلل الاحتكاك → يتم توجيه الحبل بسلاسة → يتم تقليل الارتداء.
التطبيقات
قوس السفينة. مؤخرة السفينة. الحائط.
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
الرسم والصور

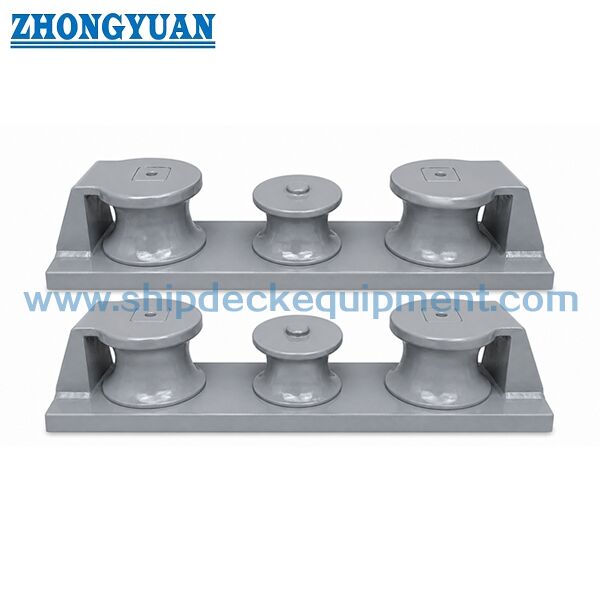

رسم الترتيب العام وصور المنتج
الطلب
تحديد: الحجم، المواد، الطلاء، الشهادة
الأسئلة الشائعة
السؤال الأول: لماذا تستخدم ثلاث عجلات؟
ج: لتقليل الاحتكاك، وتوزيع الحمل وحماية الحبل.
السؤال الثاني: هل تدور الأدوار؟
ج: نعم، جميع الأدوات تدور بحرية لتقليل التآكل.
س3: كيف تختار الحجم؟
الجواب: بناء على قطر الحبل وحمل كسر من الطاولة.
س4: أي معيار يجب أن أختار لمشروعي؟
ج: بالنسبة لمشاريع البناء الجديدة، يوصى بتحديث المعايير مثل CB/T 38-1999 أو متطلبات جمعية التصنيف.
بالنسبة للوعاءات الحالية ، عادة ما تستخدم أبعاد CB 39-66 للاستبدال المباشر.
