مروحة الفطر المقاومة للطقس مع عجلة يدوية ، GB 3887 نوع B تهوية حجرة الشحن لسطوح السفن

مروحة الفطر المقاومة للطقس مع اليدأنا،GB 3887 النوع Bتهوية حجرة الشحنبالنسبة لسطوح السفن

لمحة عامة عن المنتج

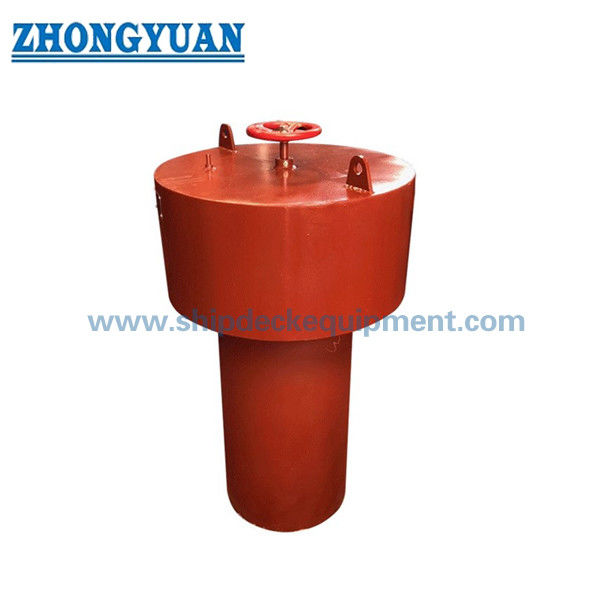

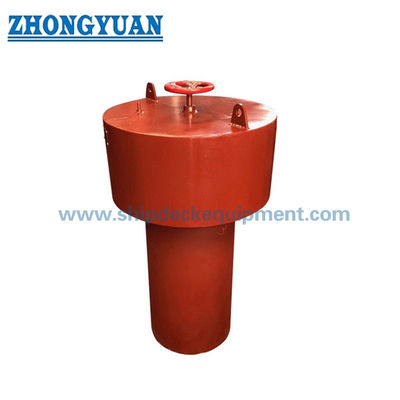

جهاز التهوية البحرية للفطر من النوع GB 3887 B هو محطة تهوية صامدة ضد الطقس تعمل بالدوال اليدوية لسطوح السفن المعرضة.عجلة يدوية مرتبة في المنتصف تدفع آلية ملفوفة ترفع أو تخفض غطاء الإغلاق الداخلي ضد مقعدها الختميسمح هذا الترتيب بأن تبقى فتحة التهوية مفتوحة أثناء الخدمة العادية ويتم إغلاقها محليًا عند الظروف الجوية، عمليات سطح السفينة، إجراءات الطوارئ،أو متطلبات التفتيش تتطلب إغلاقاً ضد الطقس.

يغطي نطاق الأحجام القديمة المقدمة DN 400 إلى DN 900. GB 3887-1983 هو معيار أقدم ويتعلق بشكل رئيسي برسمات استبدال أو إصلاح أو سفينة لا تزال تحدد هذا التكوين.لمشاريع البناء الجديدة، يجب تأكيد المعيار الحالي المعمول به، وموقف سطح السفينة، وارتفاع التشغيل، وتخطيط السلامة من الحرائق، والمواد، ومتطلبات التصنيف قبل الإنتاج.لا يتم تحديد التثبيت في خط الحمل في الموقف 1 أو الموقف 2 بواسطة جهاز التهوية وحدهيجب أن يستوفي التركيب الكامل، وربط سطح السفينة، وجهاز الإغلاق، والبنية المحيطة بمواصفات السفينة وقواعد الموافقة.

مواصفات سريعة

• نوع المنتج: مروحة الفطر ذات الدوائر اليدوية من النوع B → فتح وإغلاق محلي لمحطة تهوية السفينة.
• المعيار القديم ومجموعة الأحجام: GB 3887-1983، DN 400?? 900 → مناسبة للاستبدال أو المشاريع المحددة بالرسومات بعد تأكيد حالة المعيار.
• مبدأ الإغلاق: العجلة اليدوية المركزية + محور المسمار الأيسر + الغطاء المتحرك → السفر الميكانيكي الإيجابي إلى الوضع المفتوح أو المغلق.
• الحماية من الطقس: غطاء الفطر والغطاء المغلق المختوم → يساعد على منع دخول المطر المباشر ورذاذ عندما يتم إغلاقه وصيانته بشكل صحيح.
• أبعاد المرجعية الرئيسية: قطر عام 710 ∼1580 ملم وارتفاع H 280 ∼360 ملم → مفيدة لفحص مساحة سطح السفينة والوصول والتداخل.
• الوزن المرجعي: 98.1 ≈ 357.4 كجم → ذات صلة بالتداول وتخطيط تثبيت سطح السفينة والتعبئة وتقدير الشحن.
• المواد والانتهاء: الفولاذ الخفيف كقاعدة هيكلية عادية؛ يمكن مناقشة الفولاذ المقاوم للصدأ أو أجزاء مختارة من سبيكة النحاس → يجب تأكيد نطاق المواد النهائية عن طريق الرسم.
• الحماية الاختيارية: يمكن تحديد شاشة مضادة للقوارض أو الحشرات → وظيفة كبح الحريق أو إغلاق الحريق تتطلب ترتيبًا منفصلًا ومعتمدًا ولا يجب افتراضها.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة الأولى:تأكيد ما إذا كانت الطلبة هي استبدال GB 3887-1983، أو متطلبات رسم السفينة، أو مشروع بناء جديد يتطلب مراجعة مع المعيار المعمول به حاليا.

الخطوة الثانيةتأكيد القطر الاسمي DN، قناة التهوية أو حجم الجذع، أساس تدفق الهواء المطلوب، وضع السفينة، والمساحة المتاحة للتشغيل حول العجلة اليدوية والغطاء.

الخطوة الثالثةتوفير ترتيب سطح السفينة الذي يظهر ارتفاع التغطية، وفتح سطح السفينة، والواجهة المطاومة أو المزدوجة، والتعزيز المحلي، وحالة الصرف الصحي، والوصول للتفتيش.

الخطوة الرابعةتأكيد المواد الهيكلية، المواد المستخدمة في الغزل والمساندات، نوع الصمغ، الشاشة المضادة للقوارض / الحشرات، وما إذا كان هناك حاجة إلى مدمر حريق منفصل معتمد.

الخطوة الخامسةتأكيد المعالجة السطحية: Sa 2.5 تنفجير مع البرايمر محل البوقسي، نظام طلاء وعاء النهائي، قابلية التصلب، أو التشطيب الفولاذ المقاوم للصدأ حيثما تم تحديده.

الخطوة السادسةذكر الكمية، ونوع السفينة، ومجتمع التصنيف، ونطاق التفتيش والشهادة، ورسم التثبيت، ومكان التسليم، والوقت المطلوب للتسليم.

الهيكل

Mushroom hood | Central handwheel | Left-hand screw spindle | Movable weathertight closing cover | Sealing gasket and seat | Ventilator body / coaming | Optional anti-rodent or insect screen | Deck connection interface

مزايا حماية الطقس والتشغيل والصيانة

• توفر العجلة اليدوية المركزية التحكم المحلي المباشر في غطاء الإغلاق دون الحاجة إلى تدوير الغطاء الكامل ، وهو أمر عملي لجهازات التهوية DN 400 900 أكبر.
• يجب أن تحرك آلية المسمار الغطاء خلال رحلته الكاملة بحيث يتم إطلاق الصمغ أثناء التهوية والضغط بالتساوي عند إغلاق الوحدة.
• غطاء الفطر يحمي الفتحة من الأمطار المباشرة والرذاذ. يعتمد الأداء الصلب للتحقق من الطقس على الغطاء الذي يصل إلى مقعده ، حالة الصمغ ، محاذاة الغزل ،والسلامة الهيكلية.
• يجب أن تبقى أماكن المقعد المغلق، وحافة الغطاء، والدوامة، والمكسرة، والعجلة اليدوية، ومناطق الصرف، متاحة للتفتيش والتنظيف، والتشحيم، ومكافحة التآكل.
• بالنسبة لتركيبات الطابق المكشوف ، يجب أن يكون جهاز التهوية المكشوف متصلًا من الناحية الهيكلية بالطابق ويتم التحقق منه مع سمك الطابق ، والتعزيز المحلي ، وارتفاع التهوية ،وأدنى نقطة دخول ممكنة للمياه.
• يجب أن تشمل الصيانة الروتينية التشغيل بالكامل بدلاً من مجرد دوران جزئي للعجلة اليدوية ، وتشحيم الغزل والمكسرة وتفتيش الغطاء ، حافة التشغيل ، الصمغ ، الشاشة ،وإشارة وضع الإغلاق.
• يجب التعامل مع الحماية من القوارض أو الحشرات على أنها عنصر شاشة محدد. يجب ألا تعيق تدفق الهواء المطلوب ويجب أن تكون قابلة للإزالة أو يمكن الوصول إليها للتنظيف.
• لا يعادل مدفئ الحريق التقليدي تلقائيًا جهاز إغلاق محكم للطقس في خط الحمل. يجب تأكيد وظائف السلامة من الحريق والحماية من الطقس بشكل منفصل عندما تكون كل منهما مطلوبة.

سمات مخصصة

• حالة المعيار: GB 3887-1983 التكوين القديم → الاستخدام لمشاريع استبدال مؤكدة أو مشروعات محددة بالرسوم؛ مراجعة قبول المعيار الحالي للمباني الجديدة.
• النوع: B → غطاء الفطر الثابت مع عجلة يدوية مركزية وغطاء إغلاق داخلي يعمل بواسطة المسمار.
• قطر اسمي: DN 400 / 450 / 500 / 550 / 600 / 650 / 700 / 750 / 800 / 850 / 900 → اختار وفقًا لتخطيط التهوية ورسم الوعاء.
• جهاز الإغلاق: عجلة يدوية → تأكيد اتجاه التشغيل، والمسافة الكاملة، وإشارة وضع الإغلاق، والوصول المطلوب.
• خيوط المسمار: T36 × 6 يسار إلى T44 × 8 يسار → تختلف مع القطر الاسمي كما هو مبين في الجدول الهندسي التفصيلي.
• سمك اللوحة المرجعية: قيم منفصلة للملاحة البحرية والمسارات المائية الداخلية → يجب أن يتبع السماكة النهائية المعيار المؤكد وفئة السفن والرسوم المعتمدة.
• سجل الطقس: غطاء إغلاق مغلف → يجب تأكيد مادة الغطاء، والضغط، ومقاومة درجة الحرارة، وتفاصيل الاستبدال.
• متطلبات الشهادة: متوفرة وفقًا لنطاق المشروع → يجب الاتفاق على شهادة الشركة المصنعة ، ويمكن تتبع المواد ، أو الموافقة على النوع ، أو حضور الفصول الدراسية قبل الاقتراح.

كيف يعمل

Handwheel is rotated → Left-hand screw drives the internal cover upward or downward → Open position allows ventilation through the annular passage beneath the hood → Closed position compresses the gasket against the seat → Crew verifies full closure and maintains the operating mechanism

التطبيقات

Exposed ship-deck ventilation terminals | Freeboard-deck or superstructure-deck ventilation openings subject to approved arrangement | Engine-room or machinery-space ventilation trunks where local weathertight closure is specified | Cargo and service-space ventilation | Newbuilding after current-standard review | Repair and replacement of legacy GB 3887 installations

الشهادات والمزايا

يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد ، والرسومات المعتمدة ، ونطاق الاختبار ، وإجراءات جمعية التصنيف.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

السؤال 1: هل لا يزال GB 3887-1983 هو المعيار الحالي لجهاز التهوية البحرية؟

A1: لا. تشير السجلات القياسية الصينية الرسمية إلى أن GB 3887-1983 تم استبدالها بـ CB/T 295-1999 ؛ تم استبدال CB/T 295-2000 في وقت لاحق بـ CB/T 4444-2017.وبالتالي فإن صفحة GB 3887 Type B تستخدم بشكل أفضل لاستبدال النوع القديم أو المشاريع التي تحتفظ الرسم المعتمد بها بهذا النوع على وجه التحديد.

السؤال 2: هل يمكن تركيب هذا جهاز التهوية من النوع B في موضع خط الحمل 1 أو الموقف 2؟

ج2: لا يمكن النظر في ذلك إلا عندما يفي الترتيب الكامل بمتطلبات خط الحمل والفئة المعمول بها. يجب أن يشمل التأكيد موقع سطح السفينة ، والحد الأدنى لارتفاع الارتفاع ،أدنى نقطة ممكنة لدخول المياه، الاتصال الهيكلي، جهاز إغلاق مثبت بشكل دائم أو متاح بسهولة، وأداء محصن للمناخ.

السؤال 3: هل يتم تضمين وظائف مضادة للجرذان والحشرات والحرائق بشكل قياسي؟

A3: الوظيفة الرئيسية من النوع B هي إغلاق ضد الطقس يعمل باليد. يمكن تحديد شاشات مضادة للقوارض أو الحشرات كمكونات إضافية.الحماية من الحرائق تتطلب ترتيبًا منفصلًا محددًا ومعتمدًا لضغط الحرائق أو إغلاقيجب ألا يُطالب به من هيكل جهاز التهوية الفطر وحده.
