24 ′′ 48 بوصة الصلب الصب كيفل الصدوع ∙
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| نوع النموذج: | كيفيل تشوك | الأبعاد (بوصة): | Kevel Chocks (24 بوصة، 30 بوصة، 36 بوصة، 42 بوصة، 48 بوصة)؛ كيفيل كبيرة (36 بوصة، 42 بوصة، 48 بوصة)؛ |
|---|---|---|---|
| درجة المادة: | ASTM A27-70-36 الفولاذ المصبوب، الفولاذ المقاوم للصدأ المصبوب | ضبط الجودة: | المعالجة الحرارية، الفحص الشعاعي (RT)، الاختبار المغناطيسي (MT)، اختبار سحب الحمل |
| المعالجة السطحية: | السفع الرملي إلى S2.5، طبقة واحدة من طلاء متجر الإيبوكسي التمهيدي، مصقول، مجلفن، معالجة سطحية مخصصة | شهادة: | CCS/BV/LR/ABS/DNV-GL |
| إبراز: | 36 صلبة الصلبة كيفل صلبة,معدات رصيف السفن,معدات الرصيف قوالب الكيفل,Ship Mooring Equipment Kevel Chocks,Mooring Equipment Kevel Chocks |
||
منتوج وصف
24-48 بوصة من الفولاذ المصبوب | دليل حبل الرباط من الصلب المصبوب لسطح السفينة
نظرة عامة على المنتج
حبال الرباط المصنوعة من الفولاذ المصبوب هي تجهيزات رباط مثبتة على السطح تستخدم لتوجيه وتثبيت خطوط الرباط.
مصنوعة من الفولاذ المصبوب ASTM A27-70-36، تم التحقق من الهيكل من خلال تحليل قوة العناصر المحدودة واختبار التحميل.
يقلل التصميم من إجهاد انحناء الحبل ويزيد من عمر الخدمة لحبال الرباط الاصطناعية.
السطح مصقول بسلاسة لحماية الحبال وضمان التشغيل الآمن.
مواصفات سريعة
- نطاق الحجم: 24-48 بوصة → يحدد سعة مناولة الحبل
- المادة: فولاذ مصبوب ASTM A27-70-36 → قوة وصلابة عالية
- التحقق: FEA + اختبار التحميل → يضمن الموثوقية الهيكلية
- الفحص: MT → يكشف عيوب السطح
- المعالجة الحرارية: نعم → يحسن الخصائص الميكانيكية
- السطح: صقل ناعم → يحمي الحبل من التلف
- الطلاء: برايمر ورشة أو خام → حالة تسليم مرنة
- عملية الصب: متحكم بها → تضمن جودة متسقة
المعلمات الفنية الرئيسية
| الوصف | الحجم | الأبعاد، بوصة (مم) |
الوزن رطل (كجم) |
||||||||||
| أ | ب | ج | د | هـ | و | ز | ح | ط | ي | ك | |||
| حبال الرباط | 24 بوصة |
24 بوصة (610) |
3 بوصة (76) |
7-1/2 بوصة (190) |
4 بوصة (101) |
5-5/8 بوصة (143) |
5-1/8 بوصة (130) |
2-1/4 بوصة (57) |
3-1/4 بوصة (83) |
9 بوصة (229) |
10-1/2 بوصة (267) |
1/2 بوصة (13) |
50 (23) |
| 30 بوصة |
30 بوصة (762) |
3-1/4 بوصة (83) |
9-1/2 بوصة (241) |
4 بوصة (101) |
7 بوصة (178) |
5-5/8 بوصة (143) |
2-3/8 بوصة (60) |
6-7/8 بوصة (175) |
14 بوصة (356) |
20-1/4 بوصة (514) |
1/2 بوصة (12.7) |
75 (34) |
|
| 36 بوصة |
36 بوصة (914) |
4 بوصة (101) |
11 بوصة (279) |
5 بوصة (127) |
8 بوصة (203) |
6-3/4 بوصة (171) |
3-1/4 بوصة (83) |
8-1/4 بوصة (210) |
17 بوصة (432) |
23-1/2 بوصة (572) |
1/2 بوصة (12.7) |
98 (44) |
|
| 42 بوصة |
42 بوصة (1066) |
4-3/4 بوصة (121) |
12-1/2 بوصة (318) |
6 بوصة (152) |
9 بوصة (229) |
7-7/8 بوصة (200) |
4-1/8 بوصة (104) |
9-5/8 بوصة (245) |
20 بوصة (508) |
26-3/4 بوصة (679) |
1/2 بوصة (12.7) |
168 (76) |
|
| 48 بوصة |
48 بوصة (1219) |
5-1/2 بوصة (140) |
14 بوصة (356) |
7 بوصة (178) |
10 بوصة (254) |
9 بوصة (229) |
5 بوصة (127) |
11 بوصة (279) |
23 بوصة (584) |
30 بوصة (762) |
2/3 بوصة (17) |
220 (100) |
|
دليل الاختيار
الخطوة 1 - اختر الحجم → 24-48 بوصة بناءً على قطر الحبل
الخطوة 2 - تأكيد حمولة الرباط → مطابقة متطلبات السفينة
الخطوة 3 - تأكيد معالجة السطح: طلاء برايمر ورشة أو خام
الخطوة 4 - تأكيد الشهادة والاختبار → أي شهادة + اختبار تحميل + MT
الهيكل والمكونات
جسم من الفولاذ المصبوب | فتحة مفتوحة | قسم مقوى | سطح مصقول ناعم
سمات مخصصة
- المادة: ASTM A27 → القوة والمتانة
- العملية: معالجة حرارية → خصائص ميكانيكية محسنة
- الفحص: MT → كشف عيوب السطح
- التحقق: تم اختباره بالتحميل → قوة مثبتة
- السطح: صقل ناعم → حماية الحبل
- الطلاء: برايمر / خام → تسليم مرن
- الصب: قالب معدني / نمط خشبي / رغوة مفقودة → خيارات العملية
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
دليل الاستفسار
قدم الحجم، متطلبات التحميل، متطلبات الشهادة، ومتطلبات الطلاء.
كيف يعمل
يمر الحبل عبر فتحة الرباط، ويوجه الاتجاه مع تقليل التآكل والإجهاد.
التطبيقات
رباط السفن | سفينة النهر | توجيه حبل شديد التحمل
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة؛ قوة تم التحقق منها بواسطة FEA، تم اختبارها بالتحميل، عملية صب متحكم بها، سطح ناعم لحماية الحبل.
الرسومات والصور

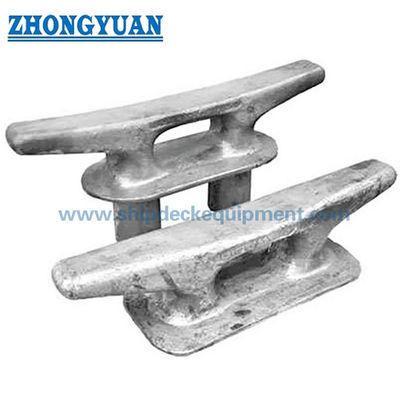

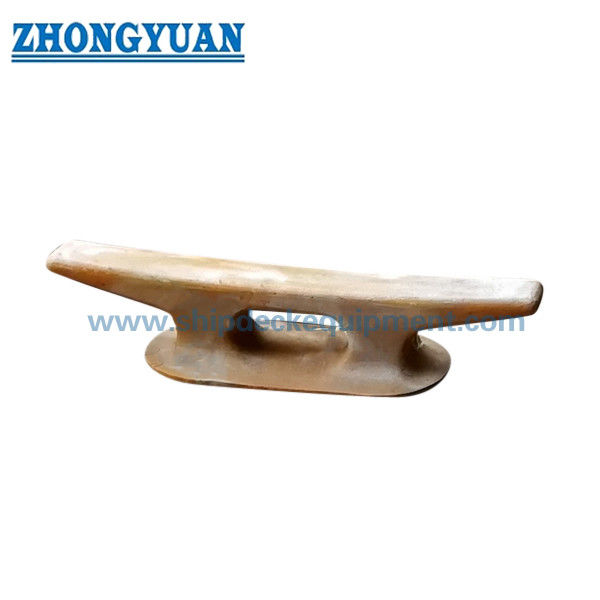

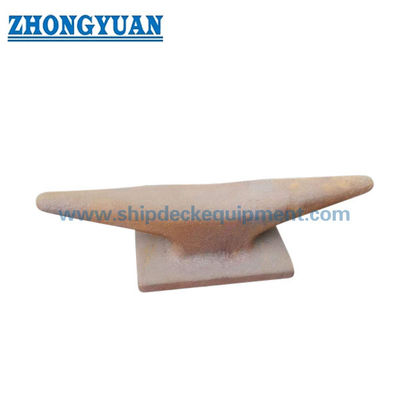

رسم GA | صور المنتج
الطلب
الحد الأدنى للطلب: وحدة واحدة | وقت التسليم: 60-80 يومًا | التخصيص متاح
الأسئلة الشائعة
س 1: كيف يتم التحقق من القوة الهيكلية؟
ج: من خلال تحليل العناصر المحدودة واختبار التحميل لضمان الموثوقية.
س 2: ما هي ضوابط جودة الصب المطبقة؟
ج: اختيار صارم للمواد، تجفيف متحكم به، معالجة حرارية، وفحص.
س 3: لماذا تجنب منتجات الصب منخفضة التكلفة؟
ج: المواد الرديئة والمعالجة الحرارية غير السليمة تؤدي إلى قوة غير موثوقة وعمر خدمة أقصر.
