24 بوصة – 48 بوصة صمامات فولاذية مصبوبة | ربط المراكب والوصلات العائمة، مادة ASTM A27
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | كيفيل تشوك | الأبعاد (بوصة): | Kevel Chocks (24 بوصة، 30 بوصة، 36 بوصة، 42 بوصة، 48 بوصة)؛ كيفيل كبيرة (36 بوصة، 42 بوصة، 48 بوصة)؛ |
|---|---|---|---|
| درجة المادة: | ASTM A27-70-36 الفولاذ المصبوب، الفولاذ المقاوم للصدأ المصبوب | مراقبة الجودة: | المعالجة الحرارية، الفحص الشعاعي (RT)، الاختبار المغناطيسي (MT)، اختبار سحب الحمل |
| المعالجة السطحية: | السفع الرملي إلى S2.5، طبقة واحدة من طلاء متجر الإيبوكسي التمهيدي، مصقول، مجلفن، معالجة سطحية مخصصة | شهادة: | CCS/BV/LR/ABS/DNV-GL |
| إبراز: | 36 صلبة الصلبة كيفل صلبة,معدات رصيف السفن,معدات الرصيف قوالب الكيفل |
||
منتوج وصف

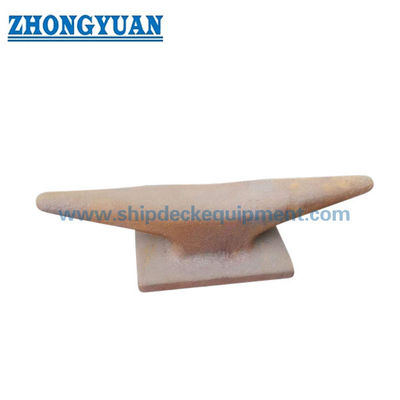

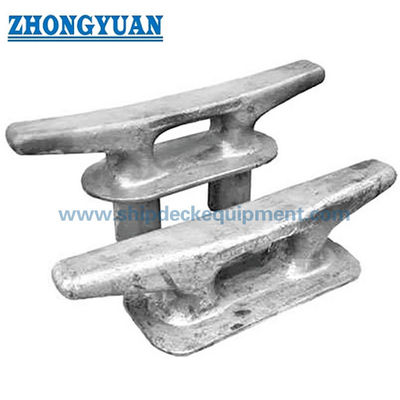

24"48" صب الصلب كيفل الصلبة.
لمحة عامة عن المنتج
أجهزة القيود الصلبة الصلبة هي أجهزة رصيف مثبتة على سطح السفينة تستخدم لتوجيه وتأمين خطوط الرصيف.
المصنوع من الصلب الصلب ASTM A27-70-36 ، يتم التحقق من الهيكل من خلال تحليل قوة العناصر النهائية واختبار الحمل.
التصميم يقلل من إجهاد ثني الحبل ويمدد عمر الخدمة لخطوط الارتباط الاصطناعية.
السطح مطحون بسلاسة لحماية الحبال وضمان التشغيل الآمن.
مواصفات سريعة
- حجم النطاق: 24 48 بوصة → يحدد القدرة على التعامل مع الحبل
- المواد: ASTM A27-70-36 الصلب الزهور → قوة عالية وصلابة
- التحقق: FEA + اختبار الحمل → يضمن موثوقية الهيكل
- التفتيش: MT → يكتشف عيوب السطح
- المعالجة الحرارية: نعم → تحسين الخصائص الميكانيكية
- السطح: طحن سلس → يحمي الحبل من التلف
- الطلاء: المطبخ المبدئي أو العاري → شرط التسليم المرن
- عملية الصب: مراقبة → تضمن جودة ثابتة
المعلمات التقنية الرئيسية
| الوصف | الحجم | الأبعاد، بوصة (ملم) |
الوزن الـ LBS (KGS) |
||||||||||
| أ | ب | ج | د | E | F | G | هـ | أنا | ج | ك | |||
| كيفيل تشوكس | 24 |
24 (610) |
3 (76) |
7-1/2 (190) |
4 (101) |
5-5/8 (143) |
5-1/8 (130) |
2-1/4 (57) |
3-1/4 (83) |
9 (229) |
10-1/2 (267) |
نصف (13) |
50 (23) |
| 30 |
30 (762) |
3-1/4 (83) |
9-1/2 (241) |
4 (101) |
7 (178) |
5-5/8 (143) |
2-3/8 (60) |
6-7/8 (175) |
14 (356) |
20-1/4 (514) |
نصف (12.7) |
75 (34) |
|
| 36 |
36 (914) |
4 (101) |
11 (279) |
5 ¢ (127) |
ثمانية (203) |
6-3/4 (171) |
3-1/4 (83) |
8-1/4 (210) |
17 (432) |
23-1/2 (572) |
نصف (12.7) |
98 (44) |
|
| 42 |
42 (1066) |
4-3/4 (121) |
12-1/2 (318) |
6 (152) |
9 (229) |
7-7/8 (200) |
4-1/8 (104) |
9-5/8 (245) |
20 (508) |
26-3/4 (679) |
نصف (12.7) |
168 (76) |
|
| 48 |
48 (1219) |
5-1/2 (140) |
14 (356) |
7 (178) |
10 ¢ (254) |
9 (229) |
5 ¢ (127) |
11 (279) |
23 (584) |
30 (762) |
2/3 (17) |
220 (100) |
|
دليل الاختيار
الخطوة الأولى: إختيار الحجم على أساس قطر الحبل
الخطوة 2 تأكيد حمولة الرصيف → متطلبات سفينة مطابقة
الخطوة 3 تأكيد معالجة السطح: طلاء أساسي أو عارية
الخطوة 4 تأكيد الشهادة والاختبار → أي شهادة + اختبار الحمل + MT
الهيكل والمكونات
جسد فولاذ صب. حلق مفتوح. قسم معزز.
سمات مخصصة
- المواد: ASTM A27 → القوة والمتانة
- العملية: المعالجة الحرارية → تحسين الخصائص الميكانيكية
- التفتيش: MT → اكتشاف عيوب السطح
- التحقق: اختبار الحمل → المقاومة المثبتة
- السطح: طحن بسلاسة → حماية الحبل
- الطلاء: القائمة / العارية → تسليم مرن
- الصب: القالب المعدني / النمط الخشبي / الرغوة المفقودة
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
دليل الاستفسار
قدم الحجم ومتطلبات الحمل ومتطلبات الشهادة ومتطلبات الطلاء.
كيف يعمل
يمر الحبل من خلال فتحة الكيفل ، ويوجيه الاتجاه مع تقليل الارتداء والإجهاد.
التطبيقات
ركوب السفينة في النهر
الشهادات والمزايا
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار الشركات المصنعة ؛ FEA تم التحقق من قوتها ، واختبار الحمل ، عملية الصب المسيطرة ، سطح ناعم لحماية الحبل.
الرسم والصور

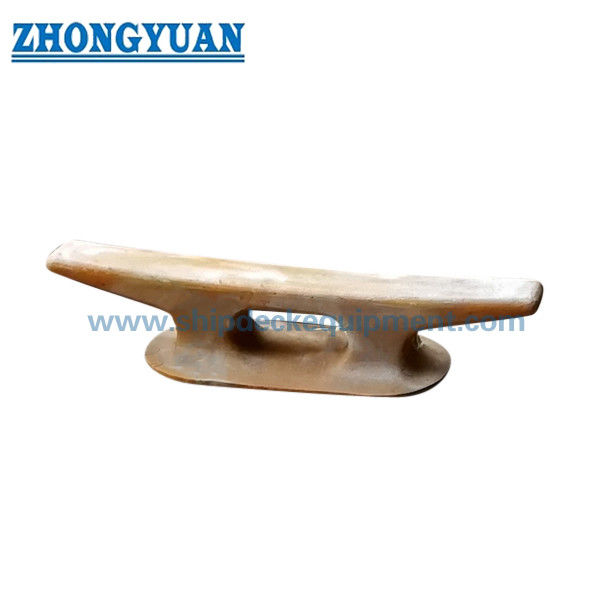

رسم GA صور المنتج
الطلب
MOQ: 1 وحدة. وقت التسليم: 60-80 يوماً. تخصيص متاح.
الأسئلة الشائعة
س1: كيف يتم التحقق من قوة الهيكل؟
ج: عن طريق تحليل العناصر المحدودة واختبار الحمل لضمان الموثوقية.
س2: ما هي ضوابط جودة الصب المطبقة؟
ج: اختيار المواد الصارمة، التجفيف المسيطر عليه، المعالجة الحرارية، والتفتيش.
السؤال 3: لماذا تجنب منتجات الصب منخفضة التكلفة؟
ج: المواد الفقيرة والمعالجة الحرارية غير السليمة تؤدي إلى قوة غير موثوق بها وعمر خدمة أقصر.
