مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري

مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan
رقم الموديل: قياسي ومخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1
الأسعار: As per quotation
تفاصيل التغليف: البليت أو حسب الطلب
وقت التسليم: حسب العرض
شروط الدفع: TT ، L / C ، إلخ.
القدرة على العرض: إرضاء احتياجات العملاء
افضل سعر اتصل

معلومات تفصيلية
إصدار الشهادات: CCS, BV, ABS and SGS مناسب ل: المحطات التي تتطلب قوة رد فعل منخفضة وامتصاص عالي للطاقة
مستعمل في: المحطات واسعة النطاق مثل محطات النفط ومحطات الحاويات ، والتطوير والرسو في الخارج
تسليط الضوء:

مصدات مطاطية مخروطية للقوارب

,

مصدات مطاطية مخروطية SGS

,

مصدات مطاطية مخروطية OEM

منتوج وصف

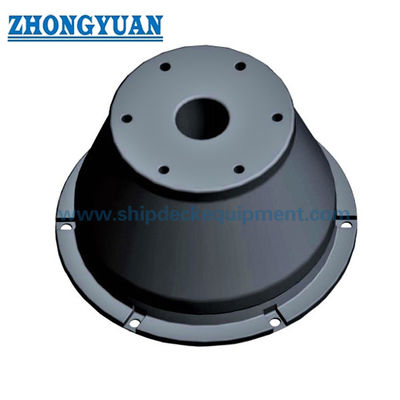

مصدات مطاطية من النوع المخروطي لامتصاص الطاقة العالية لحاجز المطاط البحري



وصف

عملية الإنتاج: عملية الفلكنة المتكاملة للقولبة واللف الأوتوماتيكية الكاملة للسيارة الميكانيكية إنها الأولى في الصين والرائدة في العالم الأوتوماتيكية بالكامل والرائدة في تصنيع الكبريت وتقنية معالجة الأخدود مع حقوق الملكية الفكرية المستقلة ، وهي مناسبة للأسطوانية ( CY) مصدات مطاطية.
تستخدم هذه العملية آلة بثق التغذية الباردة لبثق المطاط المركب تلقائيًا من الفيلم بالحجم المطلوب من خلال جهاز لف البثق ، ويتم لف الفيلم بشكل تبادلي على قلب بكرة التشكيل.بعد الوصول إلى حجم عملية المنتج ، يتم ربط القماش المائي وضغطه تلقائيًا.أخيرًا ، يدخل خزان الفلكنة ويسخن ويبرد ليشكل.بعد الفلكنة ، يتم تثبيت حق الأخدود ومعالجته عن طريق الدوران.
بعد تنفيذ العملية ، يمكن تشكيل مصدات مطاطية أسطوانية عن طريق بثق الفيلم باستمرار ولفه ذهابًا وإيابًا.نظرًا لأن درجة اللف موحدة ، يتم تشكيل بنية شبكة بين الطبقات العليا والسفلى.أثناء عملية اللف ، يتم استخدام أسطوانة ضغط الأسطوانة عالية الضغط لربط طبقة تلو الأخرى وإزالة الهواء ، بحيث لا يتم لف الحاجز المطاطي الأسطواني بعد اكتمال اللف.يتم تشكيل الهيكل العام قبل الفلكنة ، ثم تعرض للضغط ودرجة الحرارة العالية لقولبة الفلكنة ، مما يحسن إلى حد كبير الخصائص الفيزيائية للمنتج.بالإضافة إلى ذلك ، نظرًا لتوحيد حجم الفيلم المبثوق وملعب اللف ، فإن أبعاد المقطع العرضي للحاجز المطاطي الأسطواني متسقة ، ودقة الأخاديد المثبتة بعد الدوران عالية ، كما أن جودة المظهر تحسن بصوره عظيمه.
عملية الفلكنة المقولبة: مناسبة للمصدات من النوع W ، والمصدات من النوع D ، والمصدات من النوع M ، إلخ.

سمات

1) لديها القدرة على مقاومة الانحناء والقص
2) لديه القدرة على مقاومة التأثير المحلي
3) لن يتم تشويه اللوحة الخلفية ولوحة الواجهة للوحة المضادة للفرك أثناء عملية الضغط.
4) التكيف مع البيئة ، لديها مقاومة جيدة للتآكل ، ويمكن أن تلبي المتطلبات البيئية المختلفة.

5) شهادة CCS ، BV ، ABS و SGS.



نطاق التطبيق
1) مناسبة للمحطات الطرفية التي تتطلب قوة رد فعل منخفضة وامتصاص عالي للطاقة ؛
2) إنها مناسبة بشكل خاص للأرصفة التي تتطلب ضغطًا سطحيًا منخفضًا على الألواح الجانبية لسفن الرسو ؛
3) تستخدم في المحطات واسعة النطاق مثل محطات النفط ومحطات الحاويات ، والتطوير والرسو في الخارج ؛

المواصفات الفنية الرئيسية:

يكتب همم ) D l (مم) D2 (مم) D3 (مم) D4 (مم) ثقوب
CSOOH 500 750 675 325 425 4
C600H 600 900 810 390 510 6
C700H 700 1050 945 455 595 6
C800H 800 1200 1080 520 680 6
C900H 900 1350 1215 585 765 6
C1OOOH 1000 1500 1350 650 850 6
C11OH 1100 1650 1485 715 935 6
C1150H 1150 1725 1550 750 998 6
C1200H 1200 1800 1620 780 1020 8
C1300H 1300 1950 1755 845 ل 105 8
C1400H 1400 2100 1890 930 1190 8
C1500H 1500 2400 2160 1060 1360 8
Cl600H 1600 2700 2430 1190 1530 8

مواصفات الأداء
يكتب انحراف

RSS العلوي

عالٍ
قوة رد الفعل

 RH مرتفع
قوة رد الفعل		 معيار RO
قوة رد الفعل		 RL منخفض
قوة رد الفعل
رد فعل
KN		 طاقة
استيعاب
KN		 رد فعل
KN		 طاقة
استيعاب
KN		 رد فعل
KN		 طاقة
استيعاب
KN		 رد فعل
KN		 طاقة
استيعاب
KN
C500H 70 335 79 268 63 200 47 165 37
72.5 380 90 311 70 232 50 193 41
C600H 70 480 157 382 127 283 94 225 75
72.5 542 161 429 129 319 104 258 85
C700H 70 652 235 522 181 384 150 308 120
72.5 691 243 568 192 426 154 341 124
C800H 70 682 368 706 294 502 224 402 179
72.5 930 380 833 316 576 252 428 208
C900H 70 1078 494 862 399 635 306 508 255
72.5 1189 517 957 431 703 334 558 270
C1000H 70 1339 669 1078 541 784 437 628 350
72.5 1507 735 1213 588 882 478 698 380
C1100H 70 1430 830 1146 650 927 495 800 408
72.5 1570 865 1259 681 1019 527 833 432
C1150H 70 1764 ) 029 1392 882 1038 666 830 532
72.5 1985 1103 1592 938 1152 717 919 588
C1200H 70 1746 1103 1396 882 1106 705 890 560
72.5 1920 1149 1536 919 1229 735 979 583
C1300H 70 2125 1585 1705 1310 1320 1043 1125 750
72.5 2312 1640 1900 1360 1537 1077 1200 800
C1400H 70 2255 1686 1804 1349 1443 1079 1150 860
72.5 2506 1756 2005 1465 1604 1124 1278 896
C1600H 70 3024 2419 2268 1935 1814 1548 1413 1234
72.5 3150 2520 2520 2016 2016 1613 1575 1285
C1800H 70 3750 3538 3000 2830 2401 2264 1912 1804
72.5 4166 3686 3333 2948 2667 2359 2125 1880
ملاحظات: 1. تحمل الأداء ± 10٪؛2. مجموعة ضغط التصميم هي 70٪ ، والحد الأقصى للضغط 72.5٪.3. يمكن إنتاج أنواع تفاعل أخرى بالتشاور مع المستخدمين.


منحنى الأداء

مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 0

مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 1


أجزاء مضمنة

مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 2

المؤشرات الفنية الاساسية



تحديد المزلاج غسالة مدمج مسبقًا
قضيب القدم الجوز
لوح القدم
د ح ي س م ن ن ص س يو الخامس ص أ ب ه تي إل جي
مخروط 500 مسييه 24 15 60 55 55 20 69 25 40 4 28 15 60 90 36 6 240 75
مخروط 600 مسييه 24 15 65 60 60 20 83 30 48 5 28 15 65 100 36 6 240 75
مخروط 700 مسييه 30 19 70 65 65 20 93 33 55 5 34 15 70 105 39 6 300 80
مخروط 800 مسييه 36 23 85 70 70 24 102 35 62 5 40 15 85 120 44 9 360 85
مخروط 900 مسييه 36 23 90 70 70 24 113 37 70 6 40 15 85 120 44 9 360 85
مخروط 1000 مسييه 42 26 95 85 85 26 126 43 77 6 46 25 95 125 59 9 420 100
مخروط 1100 مسييه 42 26 100 90 85 26 134 43 85 6 46 25 95 130 59 9 420 100
مخروط 1150 مسييه 42 26 100 90 90 28 142 46 90 6 46 25 95 130 59 12 420 100
مخروط 1200 مسييه 42 26 110 95 90 31 144 46 92 8 46 25 100 140 59 12 420 100
مخروط 1300 مسييه 48 30 120 95 105 31 158 52 100 8 52 30 100 150 65 12 480 115
مخروط 1400 مسييه 48 30 120 95 110 31 165 52 107 8 52 30 100 150 65 12 480 120
مخروط 1600 مسييه 48 30 135 110 115 34 190 52 122 10 52 40 105 165 78 16 480 135
مخروط 1800 مسييه 56 30 135 110 115 40 207 60 137 10 60 40 105 165 78 16 560 140


لوحة مضادة للفرك وملحقات توصيل سطح الحديد

اسم المزلاج بندق         غسالة
د ي س ح ح أ ه د جي دل د ر
م 16 16 45 40 10 20 11 28 16 40 32 17.5 2.5
م 20 20 45 40 12 20 11 32 20 36 46 22 2.5
مواد Q235 جلفنة على الساخن
1Cr13 (2Crl 3) ، 1Cr18Ni9Ti ، 0Cr17Ni12MO2

1 كر 13 (2 كر 13) ، 1 كر 18 ني 9 تي ،

0 كر 17 ني 12 م 2

 Q23 5 جلفنة على الساخن


مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 3

حلقة وسلسلة على شكل حرف U


مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 4


سانتزاع

تحديد

ارتباط عادي

ضياء.

ارتباط النهاية

ضياء.

نهاية

قيد

ينبوع

إطار ديا.

حلزوني

زر

 عظم الكلب
ضياء.		 طول

خاتم يو

ضياء.
C500 F20 F20 م 22 F32 مسييه 36 30 100 〜 200 F40
سي 600 F22 F22 م 25 F32 مسييه 36 32 125 〜220 F40
C700 F25 F25 م 25 F32 مسييه 36 36 145 245 F50
C800 F28 F28 مسييه 28 F32 مسييه 36 40 160 〜 275 F50
سي 900 F28 F28 مسييه 28 F32 مسييه 36 40 160 〜 275 F50
سي 1000 F30 F30 مسييه 32 F32 مسييه 36 42 170 〜 300 F55
تشو F30 F30 مسييه 32 F36 مسييه 42 42 170 〜 300 F55
C1200 F34 F34 مسييه 34 F36 مسييه 42 45 185 〜320 F60
C13OO F36 F36 مسييه 36 F36 مسييه 48 48 195 × 340 F65
C1400 F42 F42 مسييه 42 F48 مسييه 48 52 210 〜370 F65
C1600 F40 F40 مسييه 50 F56 م 64 64 255 498 F70
C1800 F40 F40 مسييه 50 F56 م 64 64 255 498 F70
مواد 15 مليون (20 مليون)
س 235 جلفنة على الساخن
15 مليون (20 مليون)		 15 مليون (20 مليون)
س 235 - جلفنة على الساخن
15 مليون (20 مليون)		 15 مليون (20 مليون)
Q235 على الساخن - جلفن أو
15 مليون (20 مليون)

Q235 ساخن-

تصادفي

Q235 ساخن-

تصادفي

Q235 ساخن-

تصادفي

 Q235 الطلاء أو
Q235 جلفنة على الساخن


مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 5




مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 6مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 7مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 8مصدات مطاطية عالية الامتصاص من النوع المخروطي للطاقة لحاجز المطاط البحري 9
