اسطوانة نوع القاطرة المطاط درابزين المطاط البحري
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | قبرصي | ينطبق على: | جميع أنواع السفن ورسو السفن |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | مصدات مطاطية للقارب CY,مصدات مطاطية للقارب ABS,مصدات رصيف مطاطية بحرية |
||
منتوج وصف

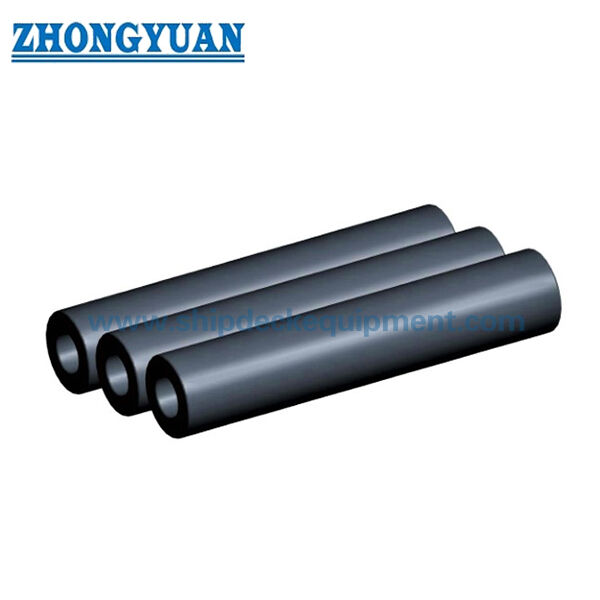

حاجز مطاطي أسطواني للقاطرات والمحطات البحرية
نظرة عامة على المنتج
حاجز مطاطي أسطواني للقاطرات والمحطات البحرية هو حاجز مطاطي صلب أسطواني مجوف بسيط يستخدم على الأرصفة والأحواض والقاطرات وقوارب الدفع والمواقع الأخرى التي تتلامس مع السفن. يمكن تركيبه بسلسلة أو قضيب مركزي، أو بالتعليق، أو بأخاديد محيطية مشغلة بأحزمة / سلاسل عند الحاجة.
تغطي سلسلة الأداء القياسية المقدمة أقطارًا خارجية تتراوح من 150 إلى 1200 مم بطول مرجعي 1000 مم، مع بيانات ضغط تصميمي بنسبة 50٪. يؤكد جدول تصنيع منفصل للقاطرات / قوارب الدفع على أطوال أسطوانية طويلة تصل إلى 20000 مم للعديد من التكوينات ذات الأخاديد وغير ذات الأخاديد.
مواصفات سريعة
- نوع المنتج: حاجز مطاطي صلب أسطواني مجوف
- نطاق القطر الخارجي المقدم في جدول الأداء القياسي: 150-1200 مم
- نسبة القطر الداخلي / الخارجي النموذجية في السلسلة القياسية: حوالي 0.5
- نقطة الأداء المنشورة: ضغط تصميمي بنسبة 50٪
- الطول المرجعي المنشور لجدول الأداء: 1000 مم
- أطوال تصنيع طويلة: تصل إلى 20000 مم للعديد من التكوينات المدرجة
- أشكال التركيب المتاحة: أسطواني عادي | أسطواني بأخاديد | ترتيب أسطواني لمقدمة / مؤخرة السفينة
الهيكل والتكوين
جسم مطاطي أسطواني مجوف | تجويف مركزي للتعليق / التثبيت | أخاديد تركيب محيطية اختيارية | نهايات مدببة اختيارية وترتيب تثبيت خاص بالمشروع على جانب السفينة.
بالنسبة للمنتجات الأسطوانية، تدعم معلومات التصنيع المقدمة البثق / اللف التلقائي، وضغط الطبقات، والفلكنة المتكاملة، وتشغيل أخاديد التركيب عند الحاجة. وصف العملية هذا ليس عامًا لعائلات الحواجز المقولبة من النوع D أو W أو غيرها.
المعلمات الفنية الرئيسية:
| النوع | القطر الخارجي (D) | القطر الداخلي (d) | طول المنتج | |
| CY150XL | 150 | 75 | 500-20000 | |
| CY200XL | 200 | 100 | ||
| CY300XL | 300 | 150 | ||
| CY400XL | 400 | 200 | ||
| CY500XL | 500 | 250 | ||
| CY600XL | 600 | 300 | ||
| CY700XL | 700 | 350 | ||
| CY800XL | 800 | 400 | ||
| CY900XL | 900 | 350 | ||
| CY1000XL | 1000 | 500 | ||
| CY11OOXL | 1100 | 550 | ||
| CY1200XL | 1200 | 600 | ||
| الأداء الفني الرئيسي | ||||
| النوع | انحراف الضغط التصميمي | الأداء | ||
| قوة رد الفعل (KN) |
امتصاص الطاقة (KJ) |
التفاوت % | ||
| النوع القياسي | النوع القياسي | |||
| CY150X1000 | 50 | 44.1 | 1.5 | ±10 |
| CY200X1000 | 59.8 | 2.6 | ||
| CY250X1000 | 74.6 | 4.1 | ||
| CY300X1000 | 89.3 | 5.9 | ||
| CY400X1000 | 118.7 | 10.4 | ||
| CY500X1000 | 148.1 | 16.1 | ||
| CY600X1000 | 178.5 | 23.5 | ||
| CY700X1000 | 208 | 31.4 | ||
| CY800X1000 | 237.4 | 41.2 | ||
| CY900X1000 | 267.8 | 52 | ||
| CY1000X1000 | 297.2 | 63.8 | ||
| CY1100X1000 | 331 | 77.2 | ||
| CY 1200x1000 | 363 | 95.2 | ||
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد موقع التركيب: مقدمة أو جانب القاطرة / قارب الدفع، الرصيف، الرصيف، الموضع المعلق أو تركيب بديل.
الخطوة 2 - اختر القطر الخارجي، والقطر الداخلي، والطول الإجمالي للطاقة / رد الفعل المطلوب، والمساحة المتاحة، وطريقة التثبيت.
الخطوة 3 - تأكيد التكوين العادي أو ذي الأخاديد، وكمية / موضع الأخاديد، وترتيب السلسلة أو الحزام، وتفاصيل النهاية.
الخطوة 4 - للاختيار القائم على الأداء، اذكر ما إذا كانت قيم الكتالوج 1000 مم / 50٪ هي أساس القبول أو ما إذا كان اختبار قياس كامل خاص بالمشروع مطلوبًا.
الخطوة 5 - تأكيد الكمية، الرسم، نطاق الفحص / التوثيق، ووجهة التسليم.
المزايا الهندسية الرئيسية
- تسمح الهندسة الدائرية البسيطة بالتعليق، أو القضيب المركزي، أو الترتيبات المثبتة على السفينة مع استبدال غير معقد نسبيًا.
- يدعم تصنيع الأطوال الطويلة وأخاديد التركيب المشغلة ترتيبات مقدمة / مؤخرة القاطرات وقوارب الدفع.
- يوفر جدول الأداء بنسبة 50٪ قيم رد فعل وطاقة مباشرة لسلسلة القطر الخارجي المقدمة بطول مرجعي 1000 مم.
- يمكن هندسة مجموعات مختلفة من القطر الخارجي / الداخلي حيث لا تتطابق سلسلة الكتالوج القياسية مع التركيب الحالي.
التركيب وواجهة النظام
يمكن تعليق الحواجز الأسطوانية من خلال التجويف المركزي، أو تثبيتها بالسلاسل / القضبان، أو تركيبها بأخاديد محيطية وأحزمة / سلاسل. بالنسبة لترتيبات مقدمة / مؤخرة القاطرات، يجب تنسيق هندسة الأخدود، وحمل الحزام / السلسلة، وانتقالات النهاية، وتفاصيل دعم الهيكل مع هيكل السفينة.
الفحص والتوثيق
يشمل التحكم في الجودة الأساسي الفحص البصري، والتحقق من الأبعاد، واختبار الخصائص الفيزيائية للمطاط. حيثما يكون جدول قوة رد الفعل / امتصاص الطاقة المقدر جزءًا من مواصفات المنتج المتفق عليها، يمكن تضمين اختبار الضغط الكامل في خطة اختبار المشروع (ITP) للتحقق من الأداء المضمون في ظل ظروف اختبار محددة.
تُستخدم إرشادات PIANC للحواجز 2024 (MarCom WG211) كمرجع هندسي حالي لمبادئ تصميم أنظمة الحواجز وتصنيعها واختبارها. يتم ذكر الموافقة على النوع، وشهادة المنتج، وشهادة الطرف الثالث، ووثائق الفئة فقط عندما يتم الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
القاطرات | قوارب الدفع | قوارب العمل | جدران الأرصفة | الأرصفة | أنظمة الحواجز المعلقة | حماية مقدمة ومؤخرة السفينة | حواجز أسطوانية بديلة
الرسومات والصور
الأسئلة الشائعة
س1: لماذا يُظهر CY900 بقطر داخلي 450 مم؟ - يتم دعم هندسة 900/450 بواسطة جدول المنتجات ذات الأخاديد والمراجع الدولية المتسقة للحواجز الأسطوانية؛ يُعامل الإدخال المنفصل 350 مم في مصدر واحد على أنه خطأ في المصدر.
س2: هل تتناسب قيم الأداء بنسبة 50٪ مباشرة مع الطول؟ - الجدول المنشور لطول مرجعي 1000 مم. يجب تأكيد قيم المشروع للأطوال الأخرى من خلال حساب المنتج المعتمد / أساس الأداء بدلاً من افتراضها دون تحقق.
س3: متى تُستخدم الأخاديد؟ - تُستخدم الأخاديد حيث يجب أن تحدد الأحزمة أو السلاسل الحاجز وتثبته على سفينة أو هيكل دعم؛ هندسة الأخدود خاصة بالمشروع.
