رفرف مطاطي خلية فائقة للموانئ والمحطات البحرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| مناسبة ل: | المحطات التي تتطلب قوة رد فعل منخفضة وامتصاص طاقة عالية | تستخدم في: | محطات واسعة النطاق مثل محطات النفط ومحطات الحاويات والتطوير والرسو في الخارج |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | المروحة المطاطية ذات الخلايا الخارقة,مروحة مطاطيّة,أداة إطارات مطاطية من نوع PE |
||
منتوج وصف

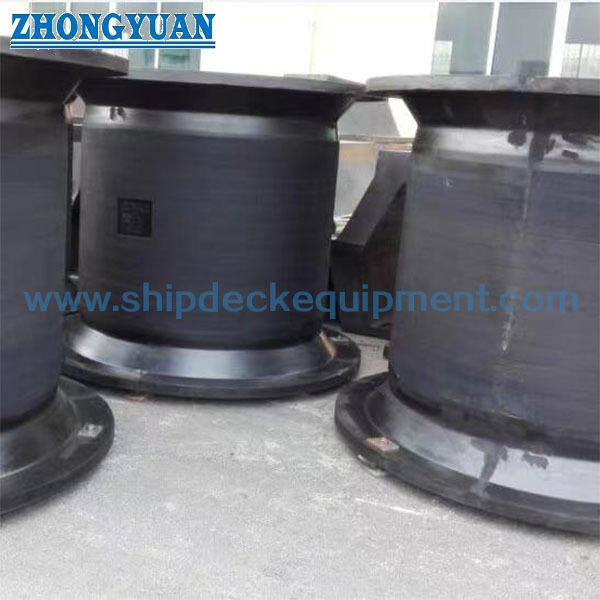

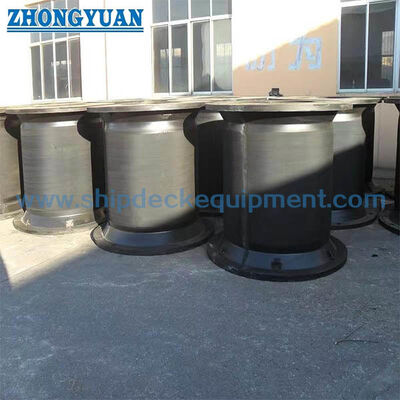

أجهزة صيانة مطاطية فائقة الخلايا للموانئ والمحطات البحرية
لمحة عامة عن المنتج
حفرة المطاط الخلوية الخارقة للموانئ والمحطات البحرية هي حفرة ضغط محورية ثابتة مع جسم مطاطي أسطواني مجوف وشرائح تركيب متكاملة.وتغطي السلسلة المقدمة ارتفاعات الاسمية من 400 إلى 3،000 ملم ، مع أداء محدد في الكتالوج عند انحناء محوري 52.5٪.الهندسة توفر بصمة تركيب واسعة لنقل الحمل إلى هيكل المرسى ومناسبة بشكل جيد للأنظمة التي تستخدم لوحة الأمامية الصلبة.
يمكن أن يجمع النظام الكامل للخلايا المنكحة وحدة مطاطية واحدة أو أكثر مع لوحة أرضية صلبة مغلقة مصنعة ، ووسائط مواجهة UHMW-PE مشددة ، ومرسومات وسلاسل الدعم / الاحتواء المصنعة بالحرارة.الدرجة النهائية للدبابيس، يتم اختيار منطقة اللوحة وتخطيط السلسلة من طاقة الرصيف، وقوة رد الفعل المسموح بها، وحدات ضغط هيكل السفينة، وترخيص التثبيت وظروف التشغيل الخاصة بالمشروع.
مواصفات سريعة
- نوع المنتج: أجهزة حماية مطاطية بحرية ذات خلايا ثابتة
- نطاق الارتفاع الاسمية المقدمة: 400-3000 ملم
- الانحناء المحوري المحدد في الكتالوج: 52.5٪
- ضغط مرجعية منحنى الأداء: ما يصل إلى 55٪
- مجموعات الأداء المنشورة: أعلى-عالي. مرتفع. قياسي. منخفض.
- ترتيب النظام النموذجي: وحدة مطاطية. لوحة معدنية مغلقة.
- التطبيقات النموذجية: الحاويات والبضائع السائبة والنفط والغاز والشحن العام ومحطات العبارات / RoRo ومحطات الرحلات البحرية
- مراقبة مادة المطاط: قوة الشد ≥16 MPa ، التمدد عند الكسر ≥400٪ ، صلابة ≤78 Shore A ومجموعة الضغط ≤30٪ ،مع اختبار خاصية المطاط الإضافية المختارة لتتناسب مع مواصفات المشروع.
الهيكل وتكوين نظام الدبابيس
عنصر المطاط الخلوي... لوحة صلبة مغلقة في الصندوق الأمامي... مسامير UHMW-PE ميكانيكية...
يتم تحديد اللوحة الأمامية في فولاذ Q355B وفقًا لمعيار GB / T 1591-2018 أو ما يعادلها المعتمد ، ما لم يكن هناك حاجة إلى نوع فولاذ مختلف للمشروع.تخضع البناء المغلق للصندوق لفحص الصمود / التسرب لتقليل خطر دخول الماءيتم تحضير أسطح الفولاذ الخارجية إلى Sa 21⁄2 وتحميها بنظام طلاء بحري محدد حسب المشروع متوافق مع ISO 12944; يستخدم الغلفان الساخن للجمعيات السلسلة عندما يتم تحديدها.الوسائد المواجهة هي عذراء سوداء UV-استقرار UHMW-PE، عادةً 50 × 80 ملم سميكة، مع سمك نهائي يتم تحديده من خلال ضغط الاتصال، وترخيص الارتداء وظروف الخدمة.
المواصفات التقنية الرئيسية:السمة
| النوع | هـ | h | د1 | د2 | n-Φd | MD | h1 | (ل) | الوزن ((كجم) |
| SC-H400 | 400 | 25 | 550 | 650 | 4-Φ30 | 22 | 10 | 270 | 76 |
| SC-H500 | 500 | 25 | 550 | 650 | 4-Φ32 | 24 | 12 | 300 | 110 |
| SC-H630 | 630 | 30 | 700 | 840 | 4-Φ39 | 30 | 14 | 330 | 230 |
| SC-H800 | 800 | 30 | 900 | 1050 | 6-Φ40 | 32 | 14 | 360 | 410 |
| SC-H1000 | 1000 | 35 | 1100 | 1300 | 6-Φ47 | 39 | 18 | 430 | 790 |
| SC-H1150 | 1150 | 40 | 1300 | 1500 | 6-Φ50 | 42 | 22 | 500 | 1200 |
| SC-H1450 | 1450 | 47 | 1650 | 1850 | 6-Φ61 | 52 | 26 | 570 | 2300 |
| SC-H1600 | 1600 | 50 | 1800 | 2000 | 8-Φ61 | 52 | 28 | 570 | 3000 |
| SC-H1700 | 1700 | 55 | 1900 | 2100 | 8-Φ66 | 56 | 30 | 620 | 3600 |
| SC-H2000 | 2000 | 55 | 2000 | 2200 | 8-Φ74 | 64 | 32 | 700 | 5200 |
| SC-H2250 | 2250 | 60 | 2300 | 2550 | 10-Φ74 | 64 | 36 | 700 | 7400 |
| SC-H2500 | 2500 | 70 | 2700 | 2950 | 10-Φ74 | 64 | 38 | 700 | 10500 |
| SC-H3000 | 3000 | 75 | 3150 | 3350 | 12-Φ90 | 76 | 40 | 800 | 18500 |
دليل الاختيار والتحقيق
الخطوة الأولى: تحديد متطلبات الركوب: توفير نوع السفينة ومجموعة أحجامها، وتخطيط الركوب، وطاقة الركوب المصممة، وردود الفعل المسموح بها في المفرج، والحد الأقصى لضغط الهيكل.
الخطوة 2: اختيار مجموعة الارتفاع والأداء: مطابقة غلاف الطاقة/التفاعل المطلوب في حالة التشغيل المحددة؛ لا تختار حسب الارتفاع الاسمي فقط.
الخطوة الثالثة: تحديد النظام الأمامي: تأكيد أبعاد اللوحة، ومساحة/سمك واجهة UHMW-PE، والمساحة المتاحة للتثبيت، واجهة الارتكاز والوزن/التوتر/سلاسل القطع المطلوبة.
الخطوة 4 تأكيد شروط المشروع والتحقق منها: نطاق درجة الحرارة في الحالة، زاوية الركوب/فرضيات السرعة، أساس التصميم/التجربة المطبق،متطلبات الوثائق وأي شهادة من طرف ثالث.
المزايا الرئيسية للهندسة
- توفر الضغط المحوري المعدل بنسبة 52.5٪ نطاقًا عمليًا لتحديد الطاقة / التفاعل لأنظمة الدبابيس الثابتة.
- يوزع تركيب التركيب الدائري أحمال المفرج على منطقة دعم واسعة ويتكامل بكفاءة مع الألواح الأمامية الكبيرة.
- هندسة الخلية مستقرة في ظل مكونات القطع العادية ؛ يمكن إضافة سلاسل النظام عندما يتطلب وزن اللوحة أو حمل الشد أو قيود القطع.
- سلسلة الأبعاد H400 H3000 تدعم مجموعة واسعة من تخطيطات المراكز دون إنشاء صفحات رقيقة منفصلة للأحجام الفردية.
تثبيت واجهة النظام
يتم تثبيت الخلية المطاطية بين هيكل المرسى واللوح الأمامي. يجب توفير مساحة كافية من الإشعاع والحواف لتمكين الجسم المطاطي من التوسع والانحناء دون تدخل.في ترتيبات الوحدات المتعددة، يجب أن يمنع الفاصل أيضاً من أن تتداخل المدافع المجاورة أو هيكل اللوحة طوال دورة الضغط.
بالنسبة للصالات الجديدة من الخرسانة المسلحة ، يمكن تثبيت المرساة المصبوبة باستخدام نموذج تثبيت. بالنسبة للمباني القائمة ، لا يمكن استخدام مرساة مناسبة بعد التثبيت إلا بعد التحقق من الهيكل.الاندماج النهائي، تعزيز، مسافات الحواف، هندسة اللوحة، أقواس السلسلة وأطوال السلسلة يتم تحديدها من قبل GA المشروع المعتمد وتخطيط المرساة.
التفتيش والتوثيق
يتضمن التحقق من الجودة الأساسية التفتيش البصري والبعدي، واختبارات الخصائص المادية للمطاط،والتحقق من الضغط الكامل لقوة التفاعل وامتصاص الطاقة في حالة الاختبار المتفق عليهاعندما يتم توفير اللوحة الأمامية الفولاذية ، يمكن أن تشمل سجلات التصنيع فحص اللحام / NDT كما هو محدد ، اختبار ضيق الصندوق المغلق أو اختبار تسرب الهواء ،فحص الطلاء وسجلات سمك الفيلم الجافيتم التحقق من مجموعات السلسلة المصنعة والمواد المقابلة UHMW-PE مقابل مواصفات المشروع.
مبادئ توجيهية PIANC Fender 2024 (MarCom WG211) هي المبادئ التوجيهية الدولية الحالية لتصميم أنظمة المرافق والتصنيع والاختبار.يجب أن تكون شهادة المنتج أو اختبار الشهود مرتبطة بمجال العقد الفعلي والسجلات الداعمة.
التطبيقات
Container & bulk terminals | oil & gas terminals | general cargo berths | ferry & RoRo terminals | cruise terminals | naval and multi-user berth projects where a fixed cell-type fender system is appropriate.
الرسم والصور
الأسئلة الشائعة
السؤال1: كيف يتم اختيار الـ Super Cell Rubber Fender الصحيح؟
ج1:اختر من بين طاقة الركوب المطلوبة وردود الفعل المسموح بها، ثم تحقق من ضغط الهيكل، والارتفاع، وحجم اللوحة، والمساحة المطهرة، وظروف اختبار المشروع.
السؤال 2:هل يمكن أن يتم توفير جهاز الدفاع عن الخلايا مع لوحة الأمامية ومواجهة UHMW-PE؟
ج2: نعم. يمكن دمجها مع لوحة فولاذية مغلقة الصندوق، المسمار UHMW-PE، والمرساة والسلاسل المصممة للمشروع.
السؤال3:ما الذي يتم التحقق منه قبل التوريد؟
A3: يمكن أن تغطي ITP المتفق عليها الأبعاد وخصائص المطاط وفعالية التفاعل / الطاقة وتصنيع اللوحات / الضيقة وأنظمة الحماية وسجلات المواد / الوثائق.
