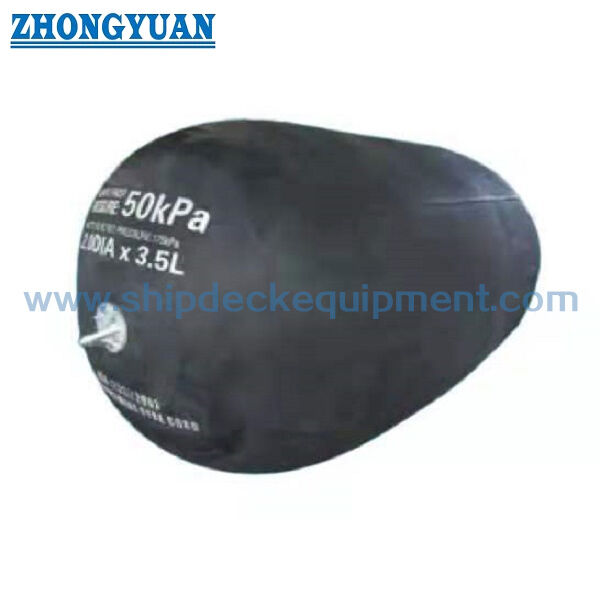

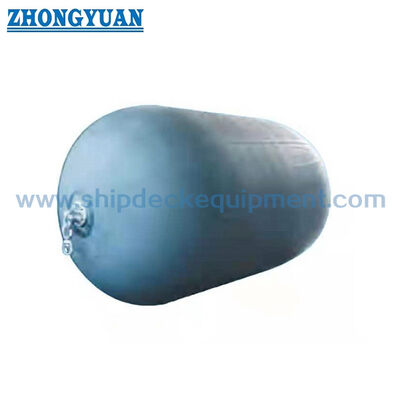

معيار ISO 17357-1 طوافة مطاطية من المطاط للنقل من سفينة إلى أخرى والرسو
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | ISO 17357: 2014 ، | حجم الحاجز:: | Dia.1000 x L 3000m إلى Dia. 4500 × لتر 30000 م (ضغط منخفض)، قطر 500 × لتر 1000 م إلى ضياء 4500 × لتر |
|---|---|---|---|
| نوع حاجز الضغط العالي:: | صافي النوع؛ نوع شبكي وطرف واحد بدون فتحة شفة ولا أجزاء معدنية؛ حبال من النوع؛ | نوع حاجز الضغط المنخفض:: | نوع نهاية مثبتة؛ نوع النهاية المصبوب. |
| أمان:: | تم تجهيز صمام الأمان بشكل قياسي أو حسب الاستفسار؛ | الضغط الداخلي الأولي:: | 7 كيلو باسكال لمصدات الضغط المنخفض، 50 كيلو باسكال و 80 كيلو باسكال لمصدات الضغط العالي؛ |
| الاختبار والتفتيش:: | اختبار المواد المطاطية، فحص الأبعاد، اختبار تسرب الهواء، اختبار الضغط الهيدروستاتيكي | شهادة:: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، شهادة اختبار الحاجز النموذجي، فحص الحاجز التجاري وشهادة ا |
| تثبيت:: | ملحومة على خزانة السلسلة | لون الحاجز:: | إذا لم يتم تحديده، يجب أن يكون اللون أسود، حسب استفسار المشتري |
| نظام تحديد الهوية:: | وفقًا لمعيار ISO 17357 واستفسار المشتري؛ | ||
| إبراز: | مصدات مطاطية تعمل بالهواء المضغوط iso 17357,درابزين مطاطي بحري ISO 17357,درابزين مطاطي بحري يوكوهاما |
||
منتوج وصف
معيار ISO 17357-1 طوافة مطاطية من المطاط للنقل من سفينة إلى أخرى والرسو
لمحة عامة عن المنتج
ISO 17357-1 Floating Pneumatic Rubber Fender for Ship-to-Ship and Berthing is a high-pressure floating fender family using compressed air inside a synthetic-tyre-cord-reinforced rubber body to absorb berthing energyتغطي القاعدة القياسية المقدمة التكوينات من النوع I النوع الشبكي ونوع I المفرد ونوع II النوع الحبل مع الضغوط الداخلية الأولية للنفط 50 والنفط 80.
هذه الصفحة هي المركز التقني لعائلة الضغط العالي. وهي تنشر متطلبات الأداء والضغط ISO 17357-1،بينما الصفحات منفصلة من النوع I شبكة ونوع II Sling تركز على بناء شبكة الحماية، الاختلافات في التعامل والتطبيق.
مواصفات سريعة
- القاعدة القياسية: ISO 17357-1:2014 ️ أجهزة الدفع العائمة ذات الضغط العالي من المطاط
- أنواع الضغط العالي القياسية: النوع الأول النوع الشبكي
- الضغط الداخلي الأولي: 50 كيلوبا = 50 كيلوبا
- نقطة الأداء القياسية: GEA عند 60 ± 5٪ الانحراف
- شروط الأداء الرئيسية: امتصاص الطاقة المضمونة (GEA) قوة رد الفعل الضغط الداخلي / الهيكل
- جدول الأحجام القياسية المستخدمة في هذه الصفحة: 500 × 1000 إلى 4500 × 12000 مم
- صمام السلامة: مطلوب بموجب معيار ISO 17357-1 للصمامات التي يبلغ قطرها 2500 ملم أو أكبر؛ يمكن للأحجام الأصغر استخدام واحد عند تحديد ذلك
الهيكل والتكوين
Outer rubber | synthetic-tyre-cord reinforcement layers | inner rubber | flange opening and bead-ring / metal end parts | air valve | safety valve where required | Type I protection net or Type II lifting / sling arrangement.
النوع الأول شبكة النوع يستخدم سلسلة، سلك أو شبكة حماية الألياف، عادة مع الإطارات / الأكمام المطاطية عند الاقتضاء. النوع الأول واحد لديه نهاية واحدة دون فتحة شراع أو أجزاء معدنية.النوع الثاني: تم تصميم النوع المزلق للاستخدام بدون شبكة حماية.
المعلمات التقنية الرئيسية:
| 50 الحجم والمتطلبات الأداءية للفرامل الهوائية | ||||
| الحجم الاسمي قطر × طول ملم |
بداية داخلية الضغط kPa |
الطاقة المضمونة الامتصاص (GEA) |
قوة التفاعل عند انحراف GEA (ر) |
ضغط الهيكل (الضغط الداخلي) عند انحناء GEA (P) |
| الحد الأدنى للقيمة عند تحويل 10n 6 0 土 5 % kj |
التسامح 土 10 ٪ kN |
القيمة المرجعية kPa |
||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| 1 350 × 2 500 | 50 | 102 | 427 | 130 |
| 1500 × 3000 | إذاً | 153 | 579 | 132 |
| 1 700 × 3 000 | 50 | 191 | 639 | 128 |
| 2 000 × 3 500 | 50 | 308 | 875 | 128 |
| 2 500 × 4 000 | 50 | 663 | 1381 | 137 |
| 2 500 × 5 500 | 50 | 943 | 2 019 | 148 |
| 3 300 × 4 500 | 50 | 1175 | 1884 | 130 |
| 3 300 × 6 500 | 50 | 1814 | 3 015 | 146 |
| 3 300 × 10 600 | 50 | 3 067 | 5 257 | 158 |
| 4500 × 9000 | 50 | 4752 | 5 747 | 146 |
| 4500 × 12000 | 50 | 6 473 | 7 984 | 154 |
| متطلبات ضغط المفرج النيوماتيكي 50 | ||||||
|
الحجم الاسمي
|
الضغط الداخلي | الحد الأدنى للضغط المقاوم | صمام الأمان ضبط الضغط |
ضغط الاختبار عند 0٪ الانحراف10n |
||
| عند انحناء بنسبة 0% kPa |
عند 60 ٪ الانحراف kPa |
عند انحناء بنسبة 0% kPa |
عند 60 ٪ الانحراف kPa |
kPa | kPa | |
| 500 × 1000 | 50 | 132 | 300 | 462 | - | 200 |
| 600 × 1000 | إذاً | 126 | 300 | 441 | - | 200 |
| 700 × 1500 | 50 | 135 | 300 | 473 | - | 200 |
| 1000 × 1500 | 50 | 122 | 300 | 427 | - | 200 |
| 1000 × 2000 | إذاً | 132 | 300 | 462 | - | 200 |
| 1200 × 2000 | 50 | 126 | 300 | 441 | - | 200 |
| 1 350 × 2 500 | إذاً | 130 | 300 | 455 | - | 200 |
| 1500 × 3000 | إذاً | 132 | 300 | 462 | - | 200 |
| 1 700 × 3 000 | 50 | 128 | 300 | 448 | - | 200 |
| 2 000 × 3 500 | 50 | 128 | 300 | 448 | - | 200 |
| 2 500 × 4 000 | 50 | 137 | 350 | 480 | 175 | 250 |
| 2 500 × 5 500 | 50 | 148 | 350 | 518 | 175 | 250 |
| 3 300 × 4 500 | 50 | 130 | 350 | 455 | 175 | 250 |
| 3 300 × 6 500 | 50 | 146 | 350 | 511 | 175 | 250 |
| 3 300 × 10 600 | 50 | 158 | 350 | 553 | 175 | 250 |
| 4500 × 9000 | 50 | 146 | 350 | 511 | 175 | 250 |
| 4500 × 12000 | إذاً | 154 | 350 | 539 | 175 | 250 |
دليل الاختيار والتحقيق
الخطوة 1 إثبات الخدمة: نقل من سفينة إلى أخرى، سفينة إلى مرسى، مرسى مؤقت أو تركيب دائم / شبه دائم.
الخطوة 2 تحديد GEA المطلوب من تحليل الرصيف، ثم تحديد الحجم الاسمي ودرجة الضغط 50 / 80 kPa مع التحقق من رد الفعل المسموح به وضغط الهيكل.
الخطوة الثالثة: اختر الشبكة من النوع الأول أو الشبكة المفردة من النوع الأول أو الشبكة من النوع الثاني وفقًا لمتطلبات حماية الجسم والتعامل والرصيف.
الخطوة 4 تأكيد متطلبات صمام السلامة ، ترتيب الرفع / سلسلة الرجل ، حالة التخزين / الشحن ومكونات التركيب.
الخطوة 5: تحديد النموذج الأولي / شهادة الاختبار التجاري ، والفحص المستقل والتوثيق قبل الاقتراح.
المزايا الرئيسية للهندسة
- يسمح التثبيت العائم للدبابيس بتتبع مستوى المياه وحركة السفينة الرأسية على نطاق واسع من المد والجزر.
- يقدم امتصاص طاقة الهواء المضغوط خصائص تفاعل تدريجي وتوزيع حمولة الاتصال على مساحة كبيرة نسبيًا للهيكل.
- تصنيفات الضغط القياسية من 50 و 80 كيلوبايت تسمح باختيار الطاقة/التفاعل داخل نفس عائلة الحجم الاسمي.
- تسمح تكوينات النوع الأول والنوع الثاني بتكيف نفس إطار أداء ISO مع متطلبات حماية ومعالجة مختلفة.
التثبيت / المعالجة والصيانة
عادةً ما يتم ربط المدافع الهوائية بالسلسلة أو الحبال بحيث يمكن للجسم أن يطفو ويتحرك مع مستوى الماء.يجب أن يمنع ترتيب التثبيت من الاتصال مع الإطارات الحادة وتجنب الاحتكاك المفرط للسلسلة / الأسلاك على جسم المطاط.
يجب فحص ضغط الهواء في فترات صيانة محددة واستعادة الضغط الأولي المحدد عند الضرورة.يجب فحص القيود ومعدات الارتباط من أجل التآكليجب تجنب التخزين الحرارة والزيت والدهون والأحماض والقلي والأشياء الحادة.
التفتيش والتوثيق
|
مستوى التفتيش |
البنود الرئيسية |
|---|---|
| تأكيد أداء النموذج | اختبار الضغط المتوازي؛ اختبار الضغط الزاوي؛ اختبار المتانة؛ اختبار الضغط واستعادة الضغط؛ اختبار مقاومة الاختراق |
| التفتيش التجاري للدبابيس | اختبار مادة المطاط؛ فحص الأبعاد؛ اختبار تسرب الهواء؛ اختبار الضغط الهيدروستاتي |
| العلامة / الوثائق | التسمية القياسية، الحجم الاسمي، الضغط الأولي، هوية الشركة المصنعة / المعلومات التسلسلية والوثائق المطلوبة |
| التفتيش المستقل | يمكن تحديدها عند طلب المشتري / المشروع ؛ يجب الاتفاق على نطاقها قبل الطلب |
تقرير الاختبار التاريخي المقدم من المستخدم من قبل طرف ثالث لـ 3300 × 6500 مم Pneumatic 50 fender يسجل اختبار ضغط هيدروستاتيكي 250 kPa ، 482.8 كيبا نتيجة حقيقية المقاومة / الانفجار و 174 كيبا ضغط فتح صمام السلامةيتم الاحتفاظ به كدليل اختبار مؤيد لسلسلة التوريد ولا يتم تقديمه كشهادة شاملة لكل منتج أو طلب.
التطبيقات
نقل من سفينة إلى أخرى محطات النفط والغاز الناقلات عمليات الغاز الطبيعي المسال والموانئ والرصيفات الرصيف المؤقت
الرسم والصور
الأسئلة الشائعة
س1: ما هو الفرق بين Pneumatic 50 و Pneumatic 80؟الـ 80 المضغوط عادةً ما يوفر قوة تفاعلية و قوة تفاعلية أكبر.
س2: هل أنواع الشبكة والسلنج مختلفة في قيم أداء ISO؟ الفرق الرئيسي هو التكوين الخارجي للحماية / التعامل.
السؤال 3: هل يتم تضمين الضغط المنخفض لـ 7 كيلوبايت في هذه الصفحة؟ لا. تنتمي المدافع الروائية العائمة منخفضة الضغط إلى معيار ISO 17357-2 ويتم التعامل معها كعائلة منتجات منفصلة.
