حاجز مطاطي من نوع W للقاطرات لحماية المقدمة والمؤخرة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | دبليو | ينطبق على: | السفينة الجذع جزء تحت الماء ومؤخرة |
|---|---|---|---|
| إبراز: | درابزين مطاطي بحري,حاجز مطاطي SGS,مصدات بحرية مطاطية مرنة |
||
منتوج وصف

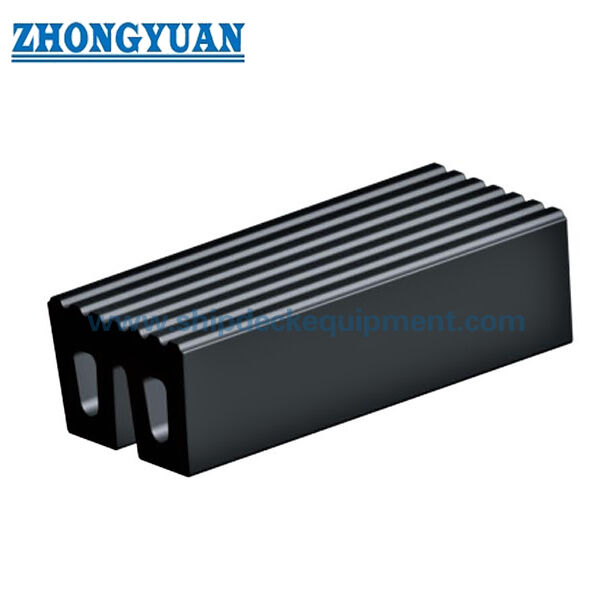

أجهزة إطارات مطاطية من نوع W للقوارب الجرارة لحماية القوس والخلف
لمحة عامة عن المنتج
الـ W Type Tugboat Rubber Fender for Bow and Stern Protection هو ملف صناعي مصمم من المطاط الصلب المصمم للجرارات والقوارب التي تتعرض للدفع المتكررمرافقة ومساعدة السفينة في الاتصاليوفر الملف W-شكل اثنين من أرجل التثبيت وواجهة اتصال خطف واسعة مناسبة لترتيبات القوس والجذع والقاع السفينة.
تتضمن سلسلة الأبعاد المقدمة سبعة ملفات تعريف W من W320 × 200 إلى W600 × 400 ، مع أقصى أطوال مدرجة تصل إلى 3000 مم اعتمادًا على حجم الملف.المصدر يتضمن أيضا منحنى الأداء، ولكن لا يوجد جدول رقمي كامل للقوة التفاعلية / امتصاص الطاقة يمكن قراءته ؛ لذلك لا يتم نشر القيم العددية للأداء غير المدعومة في هذه الصفحة.
مواصفات سريعة
- نوع المنتج: سحب قوارب ذات ملف W من المطاط الصلب
- نطاق الملفات المقدمة: W320 × 200 إلى W600 × 400
- الحد الأقصى للطول المذكور للوحدة: 2000-3000 ملم اعتمادا على الملف
- منطقة التثبيت الأساسية: الرافعة / قارب العمل القوس والجذع والقاعدة
- البناء: ملف صناعي من المطاط الصلب
- وجه الاتصال: سطح مطاطي واسع القضبان
- أساس الاختيار: هندسة الملف، وتخطيط الوعاء، وحمل التواصل، وسلطة التجريف والأداء المحقق الخاص بالمشروع
الهيكل والتكوين
جسد مطاطي صلب على شكل حرف "و" ساقان للتركيب، تاج اتصال واسع، أخاديد اتصال طولية، فتحات تركيب مطولة، مشروع معين، مشبكات تثبيت، وهيكل دعم.
تستخدم أجهزة الدفاع W كدفاعات للزوارق المثبتة على السفينة ويمكن دمجها مع أجهزة الدفاع الأسطوانية أو D-profile في ترتيب حماية كامل للقوس / الجانب.الصفحة لا تعامل ملف W كجهاز رفع على جانب الرصيف أو كجزء سحب.
المواصفات التقنية الرئيسية:
| أنواع | (ملم) الأحجام ((ملم) | |||||
| ب | ب | هـ | H1 | h | (ل) | |
| W320X200 | 320 | 180 | 200 | 67 | 50 | ≤2000 |
| W480X300 | 480 | 245 | 300 | 88 | 58 | ≤3000 |
| W500X330 | 500 | 248 | 330 | 90 | 65 | ≤2000 |
| W500X450 | 500 | 255 | 450 | 100 | 75 | ≤2500 |
| W500X400 | 500 | 270 | 400 | 99 | 74 | ≤2000 |
| W600X300 | 600 | 460 | 300 | 60 | 43 | ≤2000 |
| W600X400 | 600 | 405 | 400 | 78 | 58 | ≤2000 |
دليل الاختيار والتحقيق
الخطوة الأولى: توفير ترتيب قوس أو جذع أو مؤخرة الزورق والمنطقة المحمية المطلوبة للاتصال.
الخطوة 2: حدد حجم الملف W وطول الوحدة من مساحة الهيكل المتاحة، هندسة الاتصال وأبعاد الغيار الموجودة.
الخطوة 3 تأكيد تخطيط فتحة التثبيت وهيكل الدعم وتخطيط المسامير وحماية التآكل لتركيب الوعاء.
الخطوة 4 قدم أساس الحمل/الطاقة المطلوب في التصميم وذكر ما إذا كان يجب إدراج اختبار أداء أو حساب في نطاق التوريد.
الخطوة 5 تأكيد الكمية ، الترتيب على جانب السفينة ، الرسومات ، نطاق التفتيش / الوثائق ومكان التسليم.
المزايا الرئيسية للهندسة
- وجه الاتصال المزقق العريض مناسب للتواصل المتكرر على قوس / قوارب الزورق والقوارب.
- يوفر الملف الشخصي ذو الساقين ترتيبًا آمنًا للتركيب على جانب السفينة مع السماح للتاج المطاطي بالتشوه تحت اللمس.
- تعتمد الهندسة والطول المتعددة للمقاطع على عمليات البناء الجديدة والإستبدال دون إنشاء صفحة ويب منفصلة لكل حجم.
- يمكن دمج المدافع ذات الملف W مع المدافع الجانبية / القوسية الأسطوانية ونوع D في تخطيط كامل لحماية الزورق.
تثبيت واجهة النظام
المسامير مربوطة بدعم معزز من جانب السفينة حجم المسامير النهائي، هندسة الفتحة، لوحة الدعميتم تعريف ترتيب إدخال الهيكل / المزدوج وحماية التآكل من خلال رسم السفينة والحمولات المحلية المحسوبةيجب أن يكون للشفرة المثبتة مساحة كافية للتشوه دون اتصال صلب مع الأدوات الصلبية المجاورة.
التفتيش والتوثيق
يتضمن مراقبة الجودة الأساسية التفتيش البصري والتحقق من الأبعاد واختبار الخصائص المادية للمطاط.عندما يكون جدول قوة التفاعل / امتصاص الطاقة المحدد كميا جزءا من مواصفات المنتج المتفق عليها، يمكن إدراج اختبار الضغط على نطاق واسع في مشروع ITP للتحقق من الأداء المضمون في ظل ظروف اختبار محددة.
تستخدم مبادئ توجيهية PIANC Fender 2024 (MarCom WG211) كمرجع هندسي حالي لمبادئ تصميم وتصنيع واختبار أنظمة المرافق.شهادة الطرف الثالث ووثائق الفئة يتم ذكرها فقط عندما تم الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
زوارق الميناء الزوارق المرافقة زوارق الدفع زوارق العمل حماية قوس السفينة

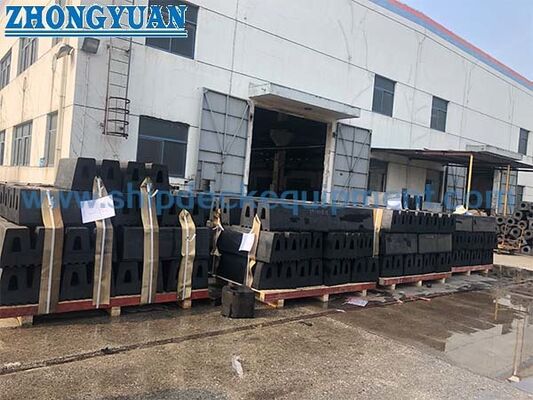

الرسم والصور
الأسئلة الشائعة
السؤال 1: هل نوع W هو أساساً جدار للجزر؟ نعم. معلومات المنتج المقدمة تضعها لحماية جذع السفينة / مؤخرة السفينة.والممارسة الدولية الحالية للدراجات الجرافية تستخدم أيضاً ملفات W في ترتيبات القوس والقاع.
س2: هل يمكن استخدام الجدول الأبعاد كجدول تفاعل / طاقة؟ لا. الأبعاد والأداء المحقق هي مجموعات بيانات هندسية منفصلة.يجب أن تأتي الأداء العددي من جدول أداء أو اختبار معتمد.
السؤال 3: هل يمكن الجمع بين أجهزة الدفاع W والأجهزة الدفاعية الأسطوانية؟ نعم، يمكن أن يستخدم نظام حماية الزورق ملفات تعريف مختلفة في أماكن القوس والقمامة والجانب حسب ترتيب السفينة.
