حفرة المفتاح / أوميغا نوع المطاط المزلق للسفن والمرفأات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | أوم | ملائم: | جذع السفينة، جانب السفينة، مؤخرة السفينة، الحوض الجاف، الرصيف العائم، جانب الرصيف |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | مصدات مطاطية للحوض الجاف,مصدات مطاطية بحرية بجانب السفينة,مصدات مطاطية CCS لأحواض القوارب |
||
منتوج وصف

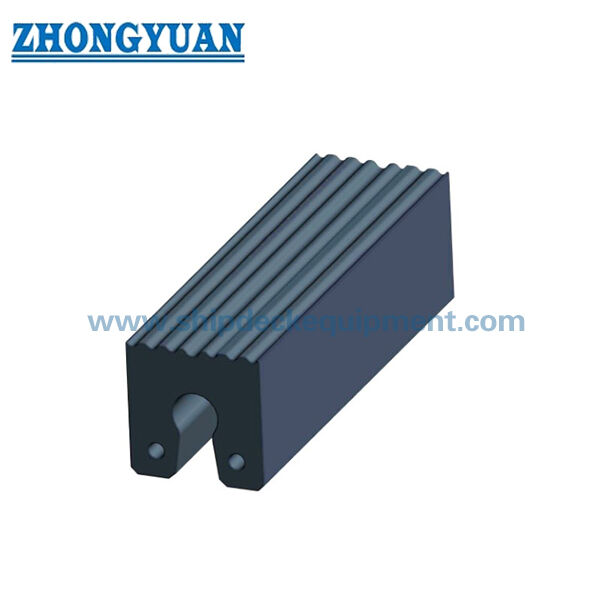

حاجز مطاطي من نوع ثقب المفتاح / أوميغا للسفن والأرصفة
نظرة عامة على المنتج
حاجز مطاطي من نوع ثقب المفتاح / أوميغا للسفن والأرصفة هو مقطع مطاطي صلب لحماية مقدمة السفينة وجوانبها ومؤخرتها، بالإضافة إلى التركيبات في أحواض الجفاف والأحواض العائمة وأرصفة الموانئ. يستخدم الرسم المقدم من سلسلة Ω فتحة مركزية على طراز ثقب المفتاح وهندسة تثبيت، لذلك تجمع الصفحة بين تسمية أوميغا المقدمة مع مصطلح البحث المعترف به دوليًا ثقب المفتاح.
تحتوي السلسلة المقدمة على مقطعين عرضيين اسميين: 250 × 250 مم و 300 × 300 مم. يوفر المصدر بيانات الأبعاد ولكن لا توجد جداول معتمدة لقوة رد الفعل / امتصاص الطاقة؛ لذلك، لم يتم اختراع أرقام الأداء أو نسخها من نطاقات نماذج ثقب المفتاح الأجنبية.
مواصفات سريعة
- نوع المنتج: حاجز مقطع مطاطي صلب على طراز ثقب المفتاح / أوميغا
- الأحجام الاسمية المقدمة: 250 × 250 مم | 300 × 300 مم
- أبعاد B1 المقدمة: 150 مم | 184 مم
- أقطار فتحات التثبيت المقدمة d: 25 مم | 30 مم
- أبعاد h المقدمة: 50 مم | 60 مم
- التطبيقات: مقدمة السفينة، الجانب والمؤخرة؛ حوض جاف؛ حوض عائم؛ جانب الرصيف
- حالة نشر الأداء: تم تأكيد سلسلة الأبعاد؛ لم يتم توفير جدول رد الفعل / الطاقة العددي
الهيكل والتكوين
مقطع مطاطي صلب من قطعة واحدة على طراز ثقب المفتاح / أوميغا | فتحة / شق مركزي على طراز ثقب المفتاح | منطقتا تثبيت في القاعدة | وجه اتصال اختياري مشقوق حسب الرسم / متطلبات المشروع.
تستخدم كتالوجات حواجز القاطرات الدولية المصطلح العام "حاجز ثقب المفتاح" لعائلة مقاطع قريبة من مقدمة / مؤخرة السفينة. يتم استخدام هذا التسمية الدولية لغرض البحث فقط؛ لا يتم اعتماد رموز النماذج الأجنبية وأحجام التثبيت وقيم الأداء كبيانات منتج Zhongyuan.
المواصفات الفنية الرئيسية:
| النوع | الأحجام (مم) | ||||
| B | B1 | H | d | h | |
| Ω250 | 250 | 150 | 250 | 25 | 50 |
| Ω300 | 300 | 184 | 300 | 30 | 60 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد موقع التركيب: مقدمة / مؤخرة السفينة، الجانب، المؤخرة، حوض جاف، حوض عائم أو رصيف.
الخطوة 2 - اختر المقطع الاسمي 250 أو 300 مم من مساحة التركيب المتاحة والهندسة الحالية للاستبدال.
الخطوة 3 - تأكيد الطول الإجمالي، تباعد فتحات التثبيت، ترتيب الدبابيس / البراغي، هيكل الدعم وما إذا كان وجه اتصال مشقوق أو أملس مطلوبًا.
الخطوة 4 - إذا كان الأداء الكمي مطلوبًا، قم بتوفير حمل الاتصال التصميمي / أساس الطاقة وحدد الحساب أو التحقق من الاختبار المطلوب.
الخطوة 5 - تأكيد الكمية، نطاق الفحص / التوثيق ووجهة التسليم.
المزايا الهندسية الرئيسية
- توفر هندسة المركز على طراز ثقب المفتاح مقطعًا مدمجًا مثبتًا على السفينة / الرصيف مع مناطق تثبيت محددة.
- يدعم المقطعان الاسمان المقدمان ترتيبات الاستبدال والبناء الجديد مع عمق تركيب محدود.
- يمكن استخدام المقطع في تخطيطات حماية المقدمة أو الجانب أو المؤخرة حيث يلزم شريط اتصال مطاطي طويل ومستمر.
- تحسن مصطلحات ثقب المفتاح الدولية وضوح البحث دون نسخ نظام مورد آخر.
التركيب وواجهة النظام
يتم تثبيت الحاجز من خلال مناطق تثبيت المقطع على هيكل دعم السفينة أو الرصيف. يجب تحديد الطول النهائي، حجم الدبوس / البرغي، الدعامات الوسيطة، الحد الأدنى لنصف قطر الانحناء وهيكل الدعم الفعلي بدلاً من نسخه من سلسلة ثقب المفتاح لمورد آخر.
الفحص والتوثيق
يشمل التحكم الأساسي في الجودة الفحص البصري، التحقق من الأبعاد واختبار الخصائص الفيزيائية للمطاط. لا يتم إضافة أي ادعاء لقوة رد الفعل / امتصاص الطاقة العددي حيث لا يوفر منتج المواد المقدم أساسًا موثوقًا للأداء في جدول.
يتم استخدام إرشادات هندسة نظام الحاجز الحالية لتصميم المشروع ومنطق الاختبار، بينما يتم ذكر الموافقة على النوع، وشهادة المنتج، والشهادة من طرف ثالث، ووثائق الفئة فقط عندما يتم الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
مقدمة السفينة | جانب السفينة | مؤخرة السفينة | حماية القاطرات / قوارب العمل | أحواض جافة | أحواض عائمة | حماية جوانب الأرصفة | حواجز مقاطع استبدال
الرسومات والصور
أسئلة وأجوبة
س1: هل نوع أوميغا هو نفسه كل حاجز ثقب مفتاح دولي؟ — المقطع العرضي المقدم هو على طراز ثقب المفتاح، لذا فإن مصطلح البحث العام ذو صلة، ولكن الأبعاد وتفاصيل التثبيت تختلف حسب الشركة المصنعة والمشروع.
س2: لماذا لم يتم إضافة أبعاد ثقب المفتاح الأجنبية؟ — تنشر الصفحة فقط أبعاد منتج Ω250/Ω300 المقدمة. تُستخدم الكتالوجات الأجنبية للمصطلحات والأسئلة الهندسية، ولا يتم نسخها كبيانات منتج Zhongyuan.
س3: هل يمكن ثني المقطع حول مقدمة السفينة؟ — قد يكون التركيب المنحني ممكنًا، ولكن يجب التحقق من الحد الأدنى لنصف القطر والدعم الوسيط وترتيب التثبيت للمقطع والطول المختارين.
