125×250 ملم الميل مزدوج بيت بولارد. CB / T 169-2011 النوع B لحام المرفأ بولارد لسطح السفينة.
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Marine Inclined Bollard GB ...65.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 169-2011 | الأقطار الاسمية: | 125 / 160 / 200 / 250 ملم |
|---|---|---|---|
| مادة: | الفولاذ الطري الفولاذ المقاوم للصدأ | وزن: | 32.7 - 162.7 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا |
| إبراز: | حاجز بحري من نوع gb 556 sh,حاجز إرساء من نوع gb 556 sh,حاجز بحري bv |
||
منتوج وصف
125×250 ملم الميل مزدوج بيت بولارد. CB / T 169-2011 النوع B لحام المرفأ بولارد لسطح السفينة.
لمحة عامة عن المنتج
تم تصميم CB/T 169-2011 نوع B الميل double bitt bollard لتطبيقات رصيف السفن المتوسطة إلى الثقيلة.
يزيد الهيكل المتميل من عمود مزدوج من الاحتكاك ويمنع انزلاق الحبل أو الإفراج عن الحبل خلال حركة السفينة.
يتم استخدامه على نطاق واسع على سفن الشحن والشراعيات وسفن الخدمة في الميناء التي تتطلب أداءً ثابتًا وذو حمولة كبيرة.
مواصفات سريعة
- القطر الاسمي: 125×250 مم → يحدد توافق الحبل
- النوع: النوع B (لوحة قاعدة مزدوجة) → تحسين توزيع الحمل واستقرار الهيكل
- نطاق SWL: 19.5-59 kN → مرجعية قدرة الحمل
- هيكل: بيرت مزدوج منحني → عقدة حبل مضادة للنزلق
- المواد: C-Mn الفولاذ / الفولاذ المقاوم للصدأ → القوة ومقاومة التآكل
- السطح: Sa2.5 + طبقة البوكسي → حماية من التآكل البحري
- التثبيت: قاعدة لحامية → نقل حمولة قوية إلى سطح السفينة
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
المعلمات التقنية الرئيسية (CB/T 169-2011 النوع B)
| (ديا) الاسمية | SWL kN | حبل فولاذي 6x24 | حبل فولاذي 6x37 ((ب)) |
طبيعي حبل الحلبة |
"ديا" الحبل الصناعي. | د | D1 | هـ | L1 | L2 | t | القاعدة L | ب | h | h1 | t1 | k | الوزن في كيلوغرام |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
منطق التصميم الهندسي
مسار نقل الحمولة: الحبل → أعمدة البولارد → لوحة القاعدة → هيكل سطح السفينة.
أعمدة منحنية تزيد من الاحتكاك وتقلل من انزلاق الحبل تحت حركة السفن الديناميكية.
لوحة قاعدة مزدوجة تحسن توزيع الحمل والاستقرار الهيكلي.
لماذا التصميم الملتوي؟
يمنع انزلاق الحبل → سلامة عالية للرصيف
تحسين قوة الاحتفاظ → استقرار أفضل تحت حركة السفينة
يقلل من الإفراج عن طريق الخطأ → عملية أكثر أماناً
مناسبة لظروف ديناميكية → سفن الشحن والشراع
الهيكل
أعمدة مزدوجة منحنية. لوحة قاعدة مزدوجة. لوحات تعزيز. هيكل لحام.
سمات مخصصة
- أعمدة منحنية → أداء مضاد للنزلق
- صفيحة قاعدة مزدوجة → استقرار هيكلي أعلى
- التصنيع الحديدي → نقل الحمل الموثوق به
- سطح ناعم → يحمي الحبل
- الصلب المقاوم للصدأ الخيارية → مقاومة للتآكل
دليل الاختيار
الخطوة الأولى: تحديد القطر بناءً على حجم الحبل
الخطوة الثانية تأكيد نوع الحبل → الأسلاك / الألياف
الخطوة الثالثة: تأكيد الحمل بناءً على SWL
الخطوة 4: اختر النوع → النوع B للتطبيقات الثقيلة
الخطوة 5 تأكيد متطلبات الشهادة
إذا لم تكن متأكداً من النموذج الصحيح؟ اتصل بنا سنوصي بالحل المناسب بناءً على الحبل وظروف العمل الخاصة بك.
دليل الاستفسار
الرجاء ذكر قطر الحبل ونوع الحبل ونوع السفن وموقع التثبيت ومتطلبات الشهادة.
كيف يعمل
الحبل يلف حول الأعمدة الميل → زيادة الاحتكاك → تحويلات الحمولة إلى القاعدة → يضمن الارتكاز الآمن دون الانزلاق.
التطبيقات
سفن الشحن...
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
الرسم والصور

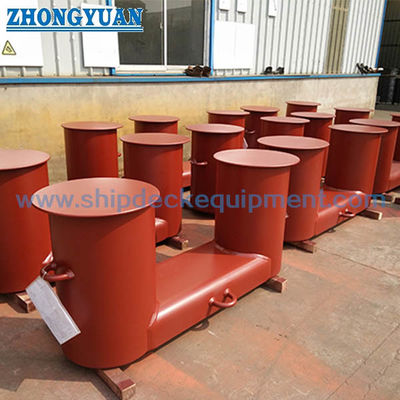

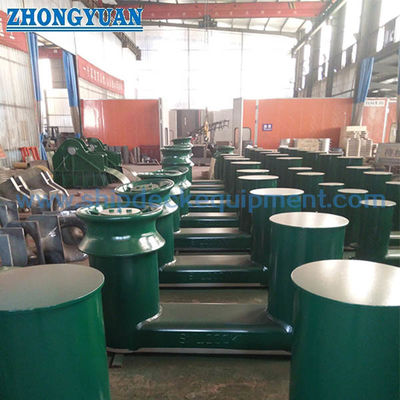

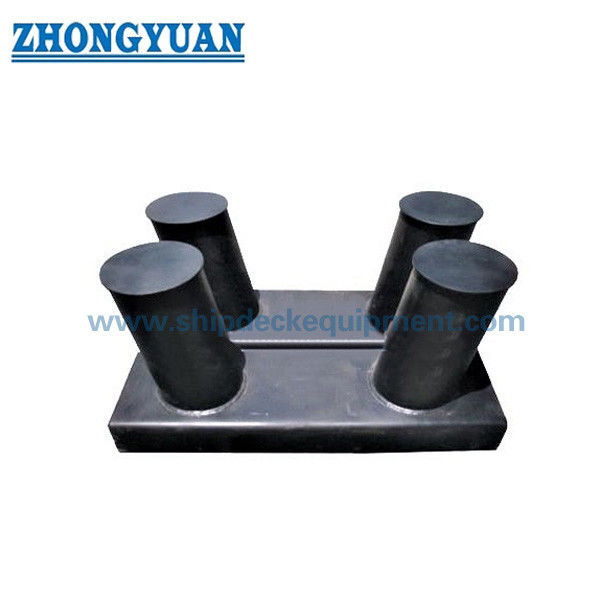

رسم الترتيب العام وصور المنتج
الطلب
تحديد: النوع (النوع ب) حجم مادة طلاء شهادة
الأسئلة الشائعة
السؤال 1: ما هو الصمام من النوع ب؟
A: النوع B هو التكوين أعلى سعة داخل CB / T 169 ، مع هيكل صفيحة قاعدة مزدوجة لتحسين توزيع الحمل والاستقرار الهيكلي.
السؤال الثاني: لماذا التصميم الميل؟
ج: يمنع انزلاق الحبل أثناء حركة السفينة.
س3: كيف تختار الحجم؟
ج: استنادًا إلى قطر الحبل و SWL المطلوب.
