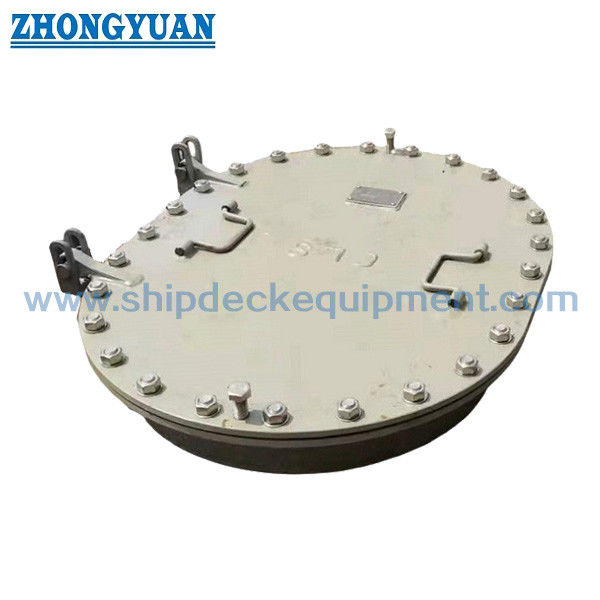

CB / T 4392 نوع EA غطاء فتحة بيضاوية متعددة البراغي مع مفصلات تجهيزات بحرية
تفاصيل المنتج:
| الوثيقة: | Marine manhole cover CBT 43...14.pdf |
|
معلومات تفصيلية |
|||
| Standard: | CB/T 4392-2014 | Type: | EB, raised coaming, oval type, hinged |
|---|---|---|---|
| Weight: | 20.4-165.2kg | Shape: | Oval, Elliptical |
| Bolt & Nut: | Stainless steel, bronze, brass | Material: | Mild Steel, Stainless Steel |
| Coaming Height: | 100mm, or customized | Gasket: | Neoprene, or customized |
| Test: | Hydraulic Pressure Test, Air Test | Dimension: | As Standard or Customized as inquiry |
| Application Type: | Water-tight, Gas Tight, Oil Tight | Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available |
| Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| إبراز: | غطاء فتحة بيضاوية مرتفعة,غطاء فتحة مرفوعة بحرية,cb / t 4392 غطاء فتحة بحرية |
||
منتوج وصف
CB/T 4392 النوع EA رفعت بيضاوية متعددة المسامير غطاء فتحة القناة مع المرافق
الوصف:
CB / T 4392 نوع EA رفعت بيضاوية متعددة المسامير غطاء فتحة القناة مع المفاصل هي محصنة للماء والغطاء الصلبة. أنها تلبي أحدث معايير CB / T4392. وهي مصنوعة من الفولاذ مع المسامير والمكعبات المقاومة للصدأ.يمكن استخدامه في سفن تجارية مختلفةتصميم مخصص ومواد متاحة. المفصل هو عمل جيد مما يساعد طاقم السفينة على فتح وإغلاق الباب بسهولة.حلقة القمة الباب لدينا يتم قطعها من صفيحة الفولاذ كقطعة كاملة دون لحام مؤخرة وهذا العمل يضمن عدم وجود تسرب على سطح الختم ولها ضيق جيد.
المواصفات التقنية الرئيسية:
- المعيار: CB/T 4392-2014.
- النوع: EB ، ارتفاع coaming ، نوع بيضاوي ، مفارقة ؛
- وزن:20.4 إلى 165.2 كجم
- الشكل: بيضاوي، بيضاوي
- المسامير والحبات: الفولاذ المقاوم للصدأ، البرونز، النحاس
- المواد: الفولاذ الخفيف، الفولاذ المقاوم للصدأ
- ارتفاع التشغيل: 100 ملم، أو مخصصة.
- غسيل: نيوبرين أو مخصص
- الاختبار: اختبار الضغط الهيدروليكي، اختبار الهواء.
- الأبعاد: قياسية أو مخصصة حسب الطلب
- نوع التطبيق: مقاوم للماء، مقاوم للغاز، مقاوم للزيت.
- المعالجة السطحية: الرملية إلى S2.5 + طبقة واحدة من البرايمر محل الايبوكسي ، الملمع ، المغلف ، المعالجة السطحية المخصصة متاحة.
- شهادات التصنيف: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA.
المعلمات التقنية الرئيسية:
| الحجم الاسمي LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | هـ | السلك الحجم |
السلك كمية |
الوزن كيلوغرام |
| 450×350 | 470 | 370 | 548 | 448 | 598 | 498 | 4 | 4 | 343 | M20 | 18 | 20.4 |
| 6 | 4 | 26.1 | ||||||||||
| 8 | 6 | 34 | ||||||||||
| 10 | 8 | 41.6 | ||||||||||
| 500×400 | 520 | 420 | 598 | 498 | 648 | 548 | 6 | 4 | 376 | 29.4 | ||
| 8 | 6 | 38.4 | ||||||||||
| 10 | 8 | 47.5 | ||||||||||
| 12 | 10 | 56.6 | ||||||||||
| 14 | 12 | 65.7 | ||||||||||
| 600×400 | 620 | 420 | 698 | 498 | 748 | 548 | 8 | 6 | 292 | 20 | 44.2 | |
| 10 | 8 | 54.8 | ||||||||||
| 12 | 10 | 65.4 | ||||||||||
| 14 | 12 | 75.9 | ||||||||||
| 16 | 14 | 86.5 | ||||||||||
| 600×450 | 620 | 470 | 698 | 548 | 748 | 598 | 8 | 6 | 362 | 22 | 46.9 | |
| 10 | 8 | 58 | ||||||||||
| 12 | 10 | 69.2 | ||||||||||
| 14 | 12 | 80.4 | ||||||||||
| 16 | 14 | 91.7 | ||||||||||
| 18 | 16 | 102.9 | ||||||||||
| 800×600 | 820 | 620 | 898 | 698 | 948 | 748 | 12 | 10 | 394 | 26 | 101.9 | |
| 14 | 12 | 118.7 | ||||||||||
| 16 | 14 | 135.4 | ||||||||||
| 18 | 16 | 152.2 | ||||||||||
| 20 | 18 | 169 | ||||||||||
| 22 | 20 | 185.9 | ||||||||||
| 24 | 22 | 202.7 | ||||||||||
| الحجم الاسمي LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | هـ | السلك الحجم |
السلك كمية |
الوزن كيلوغرام |
| 800×400 | 820 | 420 | 898 | 548 | 948 | 548 | 12 | 10 | 460 | M20 | 24 | 83.4 |
| 14 | 12 | 97 | ||||||||||
| 16 | 14 | 110.6 | ||||||||||
| 18 | 16 | 124.2 | ||||||||||
| 20 | 18 | 137.9 | ||||||||||
| 22 | 20 | 151.5 | ||||||||||
| 24 | 22 | 165.2 | ||||||||||
رسم CB/T 4392 النوع EA رفعت الغطاء الأبيض متعدد المسامير فتحة القناة مع المسامير المعدات البحرية
