صب الصلب مغلق السد المواد ASTM A27-70-36 معدات رسو السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | خنق مغلق | يكتب: | 480، 490، 14 أو حسب الطلب |
|---|---|---|---|
| درجة المادة: | الفولاذ الطري، صب الفولاذ؛ | ضبط الجودة: | المعالجة الحرارية اختبار المواد الميكانيكية، |
| المعالجة السطحية: | السفع الرملي إلى S2.5 | شهادة: | موافقة ABS، شهادة المواد مطحنة. |
| إبراز: | معدات رسو السفن من الصلب المسبوك,معدات إرساء السفن ذات المواد الساندة المغلقة,معدات رسو السفن astm a27 70 36 |
||
منتوج وصف
الصلب الصلب مغلق للشاحنات الأمريكية الداخلية -- ASTM A27-70-36 دليل الحبل
لمحة عامة عن المنتج

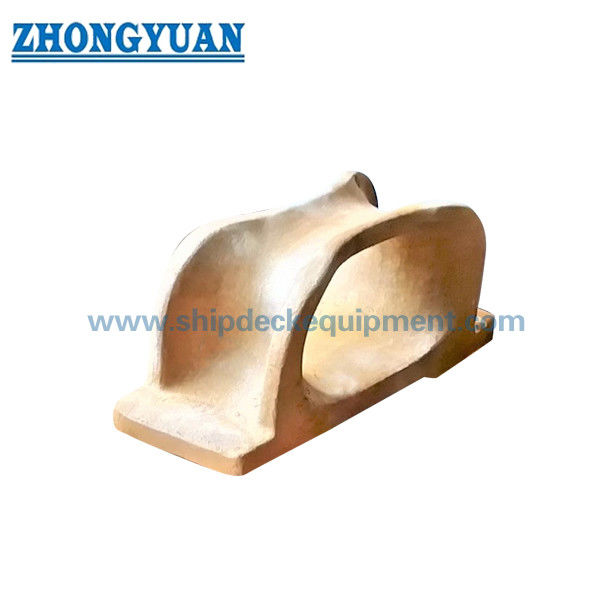

ASTM A27-70-36 صلب صب مغلق كوك هو دليل حبل رصيف مثبت على سطح السفينة وضعت للشحنات الداخلية الأمريكية، قوارب العمل النهرية، سفن الخدمة الصغيرة،والسفن المماثلة العاملة في سوق الأمريكتينيوفر ممر حبل مغلق للمساعدة في الحفاظ على خط الرفع أو الأسلاك بالقرب من سطح السفينة وتوجيه الخط من خلال سطح اتصال صافي من الفولاذ الصلب أثناء رصيف البارجة، وتحويل،و عمليات معالجة سطح السفينة.
تغطي هذه الصفحة 480, 490 و 14 مقاسا مغلقا للشوك مع أبعاد مبنية على بوصة. يتم توفير جسم الشوك في الصلب الصلب C-Mn ASTM A27 الصف 70-36 أو ما يعادلها،مع المعالجة الحرارية ومراقبة جودة الصب وفقا لمتطلبات الطلبيمكن ترتيب اختبار الجسيمات المغناطيسية، واختبار اختراق الصبغة، حساب القوة، واختبار السحب عندما يحدد العميل نطاق التفتيش، اتجاه التحميل ومعايير القبول.
مواصفات سريعة
- نوع المنتج: الصلب المصبوب مغلق الصلب → مغلق الحبل أو سلك دليل للشحنات الأمريكية والسفن الصغيرة.
- السوق النموذجي: سفن الولايات المتحدة الأمريكية والأمريكتين الداخلية وقوارب العمل والسفن الصغيرة → لا يتم وضعها كمركز كبير للسفن المحيطية دون التحقق من المشروع.
- النماذج: 480 / 490 / 14 → ثلاثة بوصات الأبعاد التي تستخدم عادة ل 9 بوصة، 12 بوصة، و 14 في ترتيبات شوك مغلقة.
- فتحات خالية: 6 × 12 بوصة، 8 × 16 بوصة، و 9.38 × 18.75 بوصة → نقطة اختيار رئيسية لمرور الخط وتأكيد تخطيط سطح السفينة.
- المادة: الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب
- نطاق الوزن: 176 725 رطلاً (80 329 كجم) → مفيد للتعامل مع التقديرات والشحنات وتخطيط تركيب حوض بناء السفن.
- المعالجة السطحية: الرملية كمرجع مُقدَّم → الطلاء النهائي، السطح المجرد القابل للصيانة، أو أيّة طلاء آخر يجب تأكيده قبل الطلب.
- التحكم في الجودة: يمكن ترتيب اختبار ميكانيكي للمواد ، وسجل المعالجة الحرارية ، وفحص MT / PT ، وحساب القوة ، واختبار السحب وفقًا لنطاق المشروع.
المعلمات التقنية الرئيسية
| النموذج | الوصف | الأبعاد بالانش (ملم) |
الـ LBS (KGS) |
|||||||||
| أ | ب | ج | د | E | F | G | هـ | أنا | ج | |||
| 480 | "مغلق" |
9" (229) |
27.75" (705) |
10.13" (257) |
12" (305) |
5.25" (133) |
6" (152) |
2.06" (52) |
1.5" (38) |
1،375" (35) |
1.125" (29) |
176 (80) |
| 490 | مغلق، 12 بوصة |
12" (305) |
36" (914) |
13.38" (340) |
16" (406) |
7" (178) |
8" (203) |
2.63" (67) |
1.88" (48) |
1.75" (44) |
1.5" (38) |
455 (206) |
| 14 | "مُغلق" |
أربعة عشر (356) |
42" (1066) |
15.63" (397) |
18.75" (476) |
8.17" (208) |
9.38" (239) |
3.06" (78) |
2.19" (56) |
2" (51) |
1.75" (44) |
725 (329) |
دليل الاختيار والتحقيق
الخطوة الأولى: تأكيد النموذج: 480, 490, 14، أو المخصصة على أساس الرسمة مغلقة.
الخطوة 2: تأكيد نوع السفينة وتطبيقها: السفينة الأمريكية الداخلية، قارب العمل، سفينة صغيرة، أو معدات سطح البديل.
الخطوة الثالثة: تأكيد مسار الحبل أو الأسلاك، وحجم الخط، ومتطلبات فتح مفتوح، وتخطيط سطح السفينة، وما إذا كان يجب أن يبقى الخط منخفضًا بالقرب من سطح السفينة.
الخطوة الرابعة: تأكيد موقع التثبيت، وسمك لوحة السطح، وواجهة اللحام، والتعزيز المحلي، والمساحة المتاحة حول الصخرة.
الخطوة 5: تأكيد المادة ونطاق التفتيش: ASTM A27-70-36 أو ما يعادلها، المعالجة الحرارية، شهادة المواد، MT / PT، حساب القوة، اختبار السحب، ومتطلبات موافقة ABS.
الخطوة 6: تأكيد معالجة السطح والكمية ومكان التسليم ووقت التسليم المطلوب والرسوم أو الصورة وأي معايير قبول خاصة بالعميل.
الهيكل
One-piece cast steel closed body | Smooth rope-contact opening | Deck-welded base | Rounded entry edge | Reinforced side wall around rope passage | Heat-treated cast steel | Sandblasted or specified surface finish
مزايا الصب والاختبار والهندسة
- يتم استخدام الصلب الصب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الصلب الص
- يتم صب جسد الصدغ المغلق كدليل حبل متكامل ، مما يقلل من المفاصل المصنوعة الحادة حول فتحة اتصال الحبل.
- يتم تسميم و تسوية أسطح اتصال الحبل بعد الصب لإزالة البقع التي قد تؤذي حبال الرف أو الأسلاك أثناء التشغيل.
- يمكن السيطرة على جودة الصب من خلال التفتيش البصري، والتحقق من الأبعاد، ومراجعة سجلات المعالجة الحرارية، واختبار المواد الميكانيكية.
- يمكن ترتيب اختبار الجسيمات المغناطيسية أو اختبار اختراق الصبغة عند الضرورة ؛ يجب تحديد RT / UT أو أساليب NDE الأخرى إذا كان هناك حاجة إلى فحص الصلبة الداخلية.
- يمكن إعداد حساب القوة أو مراجعة FEA للموافقة على المشروع عندما يقدم العميل اتجاه الحمل وحمل الخط وحالة دعم سطح السفينة ورسم التثبيت.
- يمكن ترتيب اختبار السحب وفقًا لحمل الاختبار المحدد من قبل العميل ، واتجاه التحميل ، وتنظيم الأجهزة ، ومعايير قبول التفتيش.
- تم كتابة المنتج لاستخدام أجهزة سطح السفينة الأمريكية والسفن الصغيرة ، لتجنب المطالبات غير المدعومة لحمولات رصيف السفن البحرية الكبيرة.
سمات مخصصة
- فئة المنتج: الصلب المصبوب مغلق الصلب → مغلق الحبل أو سلك دليل لأجهزة رصيف سطح السفينة.
- التطبيق الرئيسي: السفن الداخلية الأمريكية والأمريكية / السفن الصغيرة → مناسبة حيث يتطلب أبعاد تركيب سطح السفينة الأمريكية القائمة على بوصة.
- نطاق النموذج: 480 / 490 / 14 → اختر عن طريق فتح مفتوح، مساحة سطح السفينة المتاحة، ورسم السفينة.
- درجة المواد: ASTM A27 درجة 70-36 أو ما يعادلها → C-Mn مرجعية مواد الصلب المصبوب للوحات المصبوبة على سطح السفينة.
- التشطيب السطحي: الرملية → الطلاء النهائي، التشطيب القابل للصيانة العارية، أو غيرها من المعالجة السطحية يجب أن تؤكد من قبل العميل.
- التفتيش: اختبار المواد ، سجل المعالجة الحرارية ، MT / PT ، حساب القوة ، واختبار السحب المتوفر → يجب تأكيد معايير القبول الدقيقة قبل الاقتباس.
- نطاق الشهادة: موافقة ABS وشهادة مواد Mill ′s المتاحة وفقًا للترتيب → موافقة الفئة وتفتيش الشهود تخضع لمتطلبات المشروع.
- بيانات الحمل: يجب تأكيدها → لا يتم الإعلان عن SWL أو MBL أو حمولة إثبات أو حمولة اختبار في جدول المعلمات الموردة.
كيف يعمل
Mooring line or wire approaches the deck chock → Line passes through the closed cast-steel opening → Smooth rounded contact surface guides the line and helps keep it close to deck level → Local force is transferred through the cast body and welded base into the deck structure → Inspection، الإصلاح، والطلاء يتم الانتهاء وفقا لإجراءات حوض بناء السفن
التطبيقات
سفن الأمريكية الداخلية. سفن النهر. أجهزة سطح السفينة. سفن العمل. سفن الخدمة الصغيرة. محطات رصيف السفينة.
الشهادات والمزايا
يمكن ترتيب موافقة ABS ، وشهادة مواد Mill®s ، وتقرير NDT ، وتقرير حساب القوة ، وتقرير اختبار السحب وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، وإجراءات الموافقة.
الشهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين متاحة فقط عند تحديدها وخاضعة لمتطلبات المشروع / موافقة الفئة.

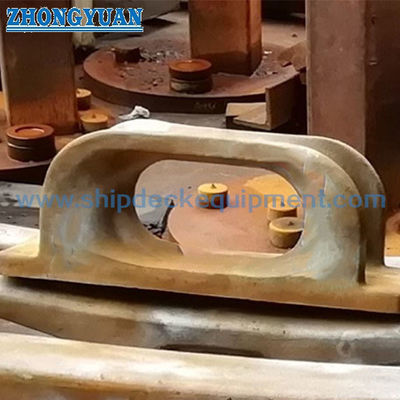

الرسم والصور
الأسئلة الشائعة
السؤال 1: هل هذا الصلب الصلب مغلق مناسبة لجميع السفن؟
الجواب 1: لا. هذه الصفحة تركز على الشراعيات الأمريكية الداخلية والقوارب العاملة والسفن الصغيرة، ومعدات سطح السوق الأمريكية المماثلة. بالنسبة للسفن البحرية الكبيرة، يجب على مصمم السفينة تأكيد الحمولة،حجم الحبل، الأساس، المعيار المعمول به، ومتطلبات الفئة قبل الاختيار.
س2: كيف يجب اختيار النموذج 480، 490، أو 14؟
A2: حدد من خلال فتحة خالية، خط الارتكاز أو مسار الأسلاك، المساحة المتاحة على سطح السفينة، رسم التثبيت، ومتطلبات الاستبدال. النموذج 480 يوفر 6 × 12 في فتحة خالية،النموذج 490 يوفر 8 × 16 في فتحة واضحة، والنموذج 14 يوفر 9.38 × 18.75 في فتحة واضحة.
س3: ما هو التفتيش أو الاختبار الذي يمكن تقديمه؟
ج3: يمكن ترتيب الاختبار الميكانيكي للمواد ، وسجل المعالجة الحرارية ، واختبار الجسيمات المغناطيسية ، واختبار اختراق الصبغة ، وحساب القوة ، واختبار السحب وفقًا لنطاق الطلب.اتجاه التحميل، معايير القبول، ومتطلبات تفتيش الشهود يجب أن تؤكد قبل الاقتراح.
