JIS F 2002 من الحديد الزهر الكلب نوع سلسلة ضاغط الكابل معدات رباط السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس ف 2002-1976 | يكتب: | نوع الشريط مع الفئة أ من النوع أ، ب، والفئة ب من النوع أ، ب، |
|---|---|---|---|
| حجم السلسلة: | 17-68 ملم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المسبوك، الحديد الزهر العقدي، تزوير الفو |
| شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| الحجم الاسمي:: | 19-68؛ | آحرون: | يمكن تخصيصها حسب متطلبات أحواض بناء السفن. |
| إبراز: | jis f 2002 سلسلة ضاغط الكابل,ضاغط كابل سلسلة إرساء السفينة,ضاغط كابل سلسلة الحديد الزهر |
||
منتوج وصف
ضاغط كبل سلسلة من نوع الكلب من الحديد الزهر | JIS F 2002 سدادة سلسلة مرساة السفينة
نظرة عامة على المنتج
إن ضاغط كابل السلسلة من نوع الكلاب JIS F 2002 عبارة عن جهاز تثبيت لسلسلة المرساة مثبت بمسامير. يشكل جسم من الحديد الزهر مسار السلسلة، بينما يغلق الكلب المفصلي عبر السلسلة ويتم الاحتفاظ به بواسطة دبوس قفل. يعد ترتيب التثبيت المثبت بمسامير مفيدًا عندما يتطلب تصميم السفينة وحدة قابلة للإزالة للتركيب أو الفحص أو الاستبدال بدلاً من سدادة سلسلة ملحومة بشكل دائم.
يغطي النطاق المتوفر الأحجام الاسمية من 19 إلى 68 لسلسلة المرساة التي يتراوح قطرها من 17 إلى 68 مم، مع ترتيبات المسار من الفئتين A وB. يعد JIS F 2002:1976 معيارًا قديمًا تم سحبه، لذا يجب تحديده للإصلاح أو الاستبدال أو المشروعات التي تحتفظ بهذا التصميم بشكل صريح. يجب تأكيد الفئة النهائية والنوع والمواد ونمط مسمار الأساس وأساس حمل السلسلة ونطاق القبول مقابل رسم السفينة ومتطلبات المشروع.
مواصفات سريعة
- التثبيت: مثبت بمسامير على الأساس المجهز → يدعم التثبيت والاستبدال القابل للإزالة دون لحام جسم الضاغط مباشرة على أساس السطح.
- المعيار والحالة: JIS F 2002:1976، ضاغط الكابلات المتسلسل من نوع الكلب → معيار قديم/مسحوب يتطلب تأكيد القبول الخاص بالمشروع.
- نطاق الحجم الاسمي: 19 إلى 68 → يتوافق مع أقطار سلسلة المرساة المطبقة من 17 إلى 68 ملم في الجدول المرفق.
- ترتيب الفصل: يتم ربط أدلة الفئة أ أو أغلال كينتر أفقيًا؛ تسمح الفئة B لأغلال Kenter بالمرور عموديًا في أخدود المسار.
- مادة الجسم القياسية: JIS G 5501 FC25 من الحديد الزهر الرمادي أو ما يعادله ← لا يدعم جدول المواد القياسية المرفق استدعاء الحديد الزهر المرن القياسي للجسم.
- أجزاء التشغيل: يرتبط الكلب ودبوس المفصلة ودبوس القفل بـ JIS G 4051 S25C أو ما يعادله في معلومات المواد المتوفرة؛ يجب التحقق من التجميع النهائي مقابل الرسم الرسمي.
- الوزن المحسوب: من 22 إلى 737 كجم → مهم لتنسيق تصميم الأساس والمناولة والتعبئة وتخطيط التثبيت على متن الطائرة.
- حماية السطح: يمكن استخدام التنظيف بالسفع Sa 2.5 بالإضافة إلى برايمر متجر الإيبوكسي كمرجع؛ تتطلب الجلفنة أو التلميع أو التشطيبات البديلة تأكيدًا للمواد والعملية.
المعلمات التقنية الرئيسية
| فصل | يكتب | طلب |
| أ | اكتب أ | الانضمام إلى الأغلال أو أغلال كينتر يتم توجيهها على المسار في وضع أفقي |
| النوع ب | ||
| ب | اكتب أ | يمكن قيادة أغلال كينتر أخدود المسار في الوضع الرأسي |
| النوع ب |
| لا. | أجزاء | مادة |
| 1 | جسم | JIS G 5501-FC 25 أو ما يعادلها |
| 2 | كلب | JIS G 4051-S 25C أو ما يعادلها |
| 3 | دبوس المفصلي | |
| 4 | دبوس القفل | |
| 5 | غسالة | صفيحة فولاذية |
| 6 | دبوس الانقسام | JIS G 3505-SWRM أو ما يعادلها |
| الاسمي مقاس |
سلسلة قابلة للتطبيق ضياء. (مم) |
ب | ح | ل | ح3 | ب2 | وزن {كجم) |
| 19 | 17-19 | 195 | 190 | 270 | 32 | 32 | 22 |
| 22 | 20-22 | 215 | 216 | 310 | 37 | 38 | 31 |
| 25 | 23-25 | 240 | 241 | 345 | 43 | 43 | 44 |
| 28 | 26-28 | 265 | 270 | 385 | 48 | 49 | 58 |
| 32 | 30-32 | 305 | 305 | 435 | 54 | 55 | 89 |
| 36 | 34-36 | 340 | 342 | 490 | 61 | 61 | 122 |
| 40 | 38-40 | 370 | 378 | 540 | 68 | 65 | 160 |
| 44 | 42-44 | 405 | 412 | 590 | 75 | 72 | 208 |
| 48 | 46-48 | 440 | 450 | 640 | 82 | 78 | 272 |
| 52 | 50-52 | 470 | 491 | 695 | 88 | 85 | 338 |
| 56 | 54-56 | 495 | 522 | 745 | 95 | 92 | 414 |
| 60 | 58-60 | 530 | 564 | 795 | 102 | 98 | 505 |
| 64 | 62-64 | 565 | 600 | 850 | 109 | 104 | 618 |
| 68 | 66-68 | 590 | 635 | 900 | 116 | 110 | 737 |
دليل الاختيار والاستعلام
الخطوة 1: تأكد من أن المشروع يتطلب على وجه التحديد ضاغط الكابلات المتسلسل من نوع JIS F 2002 المثبت بمسامير، وحالة الفئة A أو B، والنوع a أو b، والحجم الاسمي من 19 إلى 68.
الخطوة 2: قم بتوفير قطر سلسلة المرساة، ودرجة السلسلة إذا كانت معروفة، وتفاصيل ربط القيد / تكبل Kenter، واتجاه القيد المطلوب عبر المسار.
الخطوة 3: قم بتوفير الأساس المعتمد أو رسم التثبيت الذي يوضح نمط ثقب الترباس، ومواصفات الترباس، ولوحة الأساس، والتعزيز المحلي، والخط المركزي للسلسلة، ومساحة التشغيل المتاحة.
الخطوة 4: تأكيد الأساس المادي. الحديد الزهر الرمادي FC25 هو مرجع الجسم القياسي في جدول الأجزاء الموردة؛ وينبغي التعامل مع الحديد الزهر العقدي أو الفولاذ المصبوب أو الفولاذ المقاوم للصدأ أو الفولاذ المُصنّع كبدائل خاصة بالمشروع وتخضع للموافقة.
الخطوة 5: تأكيد المعالجة السطحية، ونطاق التفتيش، وإمكانية تتبع المواد، وشهادة الشركة المصنعة، والمشاركة الصفية، وما إذا كان هناك حاجة إلى فحص الشهود أو الاختبار الخاص بالمشروع.
الخطوة 6: تقديم الكمية ونوع السفينة والغرض من البناء الجديد أو الاستبدال وموقع التثبيت ووجهة التسليم ووقت التسليم المطلوب؛ تضمين صور المعدات الموجودة لأوامر الاستبدال.
بناء
جسم من الحديد الزهر ومسار سلسلة | كلب مفصلي | دبوس المفصلي | دبوس القفل | غسالة | دبوس سبليت | واجهة الأساس المسدودة | طلاء الحماية المحدد للمشروع
مزايا تأمين وتركيب سلسلة المرساة
- يسمح تركيب الأساس المثبت بمسامير بإزالة الضاغط بالكامل لاستبداله أو لصيانته في ورشة العمل، بشرط التحقق من الأساس الأصلي ونمط الترباس.
- يوفر الكلب المفصلي تقييدًا ميكانيكيًا مباشرًا عبر مسار السلسلة، بينما يحافظ دبوس القفل على الكلب في الوضع المغلق أثناء حالة التأمين.
- تتناول ترتيبات المسار من الفئتين A وB اتجاهات ربط الوصلات المختلفة أو تكبل Kenter، مما يساعد على تجنب طلب تكوين أخدود لا يمكنه تجاوز اتصال سلسلة السفينة.
- يجب أن يكون مسار التلامس المتسلسل وحواف الكلاب والواجهات الدبوسية خاليًا من نتوءات ضارة وحواف محلية حادة قد تؤدي إلى تلف سلسلة المرساة أو تمنع الإغلاق الصحيح.
- تعد جودة الصب، والتحكم في الأبعاد، وملاءمة الدبوس، وحركة الكلاب، وإشراك دبوس القفل أكثر أهمية من ادعاءات التسويق غير المدعومة لهذا التصميم القديم من الحديد الزهر.
- تشكل الأساسات والمسامير وهيكل السطح والتعزيزات المحلية جزءًا من مسار نقل الحمولة ويجب فحصها بواسطة حوض بناء السفن أو مكتب تصميم السفينة.
- لم يتم تضمين أي SWL أو حمل إثبات أو حمل كسر أو حمل اختبار في البيانات المقدمة؛ لا يجب استنتاج هذه القيم من حجم السلسلة الاسمية أو وزن المنتج.
السمات المخصصة
- المعيار: JIS F 2002:1976 → المعيار القديم/المسحوب؛ استخدم فقط عندما تطلب السفينة أو الرسم البديل
- نوع المنتج:ضاغط كابل سلسلة من نوع الكلب / سدادة سلسلة المرساة ← جهاز مثبت على الأساس لتأمين سلسلة المرساة محليًا
- التثبيت: النوع المثبت بمسامير → يجب تأكيد تخطيط مسمار الأساس والدعم الهيكلي قبل التصنيع
- الحجم الاسمي: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → حدد وفقًا لقطر السلسلة ورسم الوعاء المعتمد
- الفئة: A أو B → اختر وفقًا لوضعية القيد المطلوبة في مسار السلسلة
- النوع: a أو b → ينبغي تأكيد الفرق والأبعاد الهيكلية الدقيقة من الرسم القياسي الرسمي
- مادة الجسم: JIS G 5501 FC25 من الحديد الزهر الرمادي أو ما يعادله ← يتم تخصيص المواد البديلة وقد لا تعد منتجًا مطابقًا للمعايير JIS F 2002
- المعالجة السطحية: السفع Sa 2.5 + مادة إيبوكسي تمهيدية كمرجع ← الطلاء النهائي يتبع مواصفات المشروع وملاءمة المواد
- تصنيف الحمل: ليتم تأكيده ← لا يتم توفير SWL أو حمل اختبار أو حمل كسر في الجدول المرفق
- متطلبات الشهادة: وفقًا لمتطلبات المشروع → تخضع مستندات المُصنع أو المادة أو الفئة لنطاق الفحص المتفق عليه
كيف يعمل
تتم محاذاة سلسلة المرساة في المسار ← يتم تدوير الكلب المفصلي إلى الوضع المغلق عبر السلسلة ← يحتفظ دبوس القفل والمسمار المقسم بالتجميع المغلق ← يتم تقييد حركة السلسلة ميكانيكيًا بعد التحكم في التوتر بأمان ← يتم تحرير الأجزاء المحتجزة ويتم فتح الكلب قبل استئناف التعامل مع السلسلة
التطبيقات
السفن الصغيرة | سفن الممرات المائية الداخلية | أنظمة سلسلة المرساة القديمة المحددة بواسطة JIS | مشاريع الإصلاح والإحلال | ترتيبات سطح الأساس بمسامير | المعدات الجديدة فقط عندما تقبل مواصفات المشروع صراحةً JIS F 2002
الشهادات والمزايا
يمكن ترتيب الشهادات ووثائق التفتيش وفقًا لمتطلبات المشروع وإمكانية تتبع المواد المتفق عليها ونطاق التفتيش وإجراءات موافقة جمعية التصنيف. ولا يتم تضمينها تلقائيًا ما لم يُنص على ذلك في أمر الشراء.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

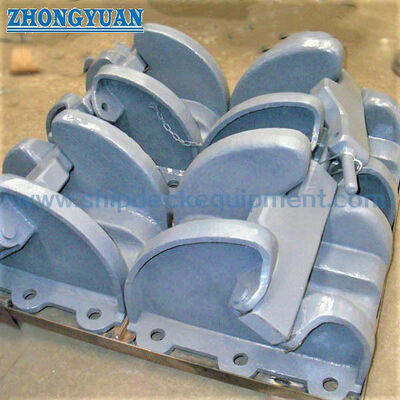

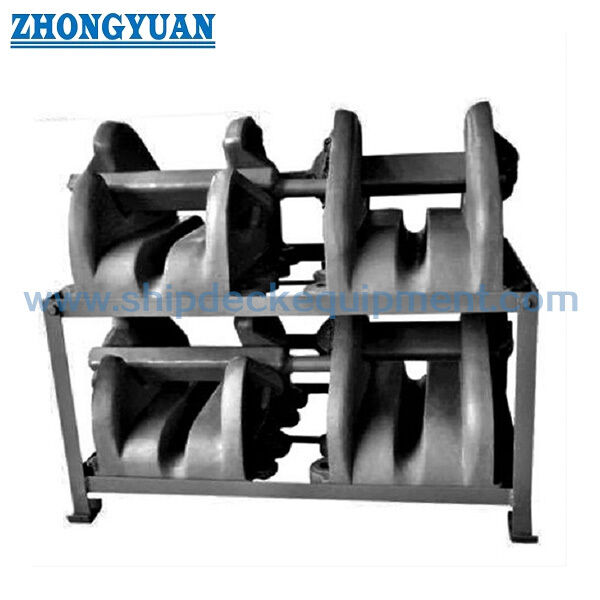

الرسم والصور
التعليمات
س1: هل لا يزال JIS F 2002:1976 هو معيار JIS الحالي؟
ج1: لا. تحدد السجلات الببليوغرافية العامة والسجلات القياسية JIS F 2002:1976 كمعيار مسحوب/ملغي. لا يزال من الممكن أن يكون ذا صلة برسومات السفن البديلة أو القديمة، ولكن يجب على حوض بناء السفن والمالك وجمعية التصنيف تأكيد ما إذا كان مقبولاً للمشروع.
س2: كيف يتم اختيار الفئتين (أ) و(ب)؟
ج2: حدد الفصل وفقًا للوضعية المطلوبة للربط أو تكبل كينتر في مسار السلسلة. تشير البيانات المقدمة إلى الممر الأفقي للفئة A والممر الرأسي من نوع Kenter-chackle للفئة B. وينبغي تأكيد النوع a أو b من الرسم الرسمي وترتيب السفينة.
س 3: ما هي المعلومات المطلوبة قبل الاقتباس؟
أ3:تأكيد المعيار والفئة والنوع والحجم الاسمي وقطر السلسلة وتفاصيل القيد والمواد والطلاء والكمية ونطاق الشهادة والتسليم. يتم توفير رسم الأساس بنمط الترباس والدعم الهيكلي.
