ريل الكابل الكهربائي لنظام إدارة الطاقة الشاطئي منخفض الجهد
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | بكرة الكابلات الكهربائية |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | to be quoted case by case |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد، إلخ. |
| القدرة على العرض: | 1,000 قطعة/سنة |
|
معلومات تفصيلية |
|||
| إبراز: | ريل كابل الكهرباء الشاطئ,كابلات الجهد المنخفض,ملفات الكابلات الكهربائية,Low Voltage Cable Reel,Electric Cable Reel |
||
|---|---|---|---|
منتوج وصف
ريل الكابل الكهربائي لنظام إدارة كابل الطاقة الشاطئي منخفض الجهد
الوصف:
هذا نظام إدارة الكابلات مجهز بكابل 3 * 185 منخفضة الجهد ومقابس كهرباء ساحلية مخصصة. طول الكابل الواحد هو 50 متر،وتلبي تصميم الرافعة السلكية ظروف تشغيل السفينة. القدرة القياسية على تحمل التيار الحالي لصندوق الطاقة الشاطئي هو 350A. مستوى الحماية لنظام إدارة الكابلات وصندوق الطاقة الشاطئي هو IP56.
ميزة المنتج:
الامتثال لقواعد IEC، الامتثال لقواعد الفئة، الامتثال لقواعد وطنية
منشأة على متن السفينة أو على الشاطئ
حماية IP56
طول الكابل يمكن تعديله
التحكم عن بعد والمحلي
مراقبة طول الكابل
توقف الطوارئ والإنذار
وظيفة الإدارة التلقائية، التوتر التلقائي، الاسترداد والإفراج
المعايير والمواصفات
IEC/ISO/IEEE 80005-3-2016< اتصالات المرافق في الميناء - الجزء 3: أنظمة اتصالات الشاطئ منخفضة الجهد - المتطلبات العامة ((IEC)
60309-5)
IEC 60309-1
IEC 60309-5
ملحقات أنظمة توصيل الكهرباء الشاطئية منخفضة الجهد ((2017)>
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.
إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.
أنظمة) >
دليل GD22-2015 لاختبار موافقة النوع للمنتجات الكهربائية والإلكترونية
الفصل الأول، الجزء الثالث، الفصل الثاني،3, الجزء الرابع من CCS
الفصل الأول، الجزء الثالث، الفصل الثاني، الجزء الرابع من CCS
الفصل الأول، الجزء الثاني، الفصل الثالث، الجزء الثالث من CCS
الفصل 7،8 من CCS
الفصل 5، الجزء الحادي عشر من
2020 وتعديلاتها، من MSA، PR الصين
الفصل 2، الجزء الخامس من
الفصل 3 من
الفصل الثاني، الجزء الثامن من
تعديلات على MSA، PR الصين
ظروف البيئة
1) موقع التثبيت: التثبيت على متن الطائرة.
2) درجة الحرارة المحيطة:-25°C+45°C
3) الرطوبة النسبية: ≤98%
4) الارتفاع:≤1000m
ملخص
هذا نظام إدارة الكابلات يتكون أساسا من الإطار، ومرور الكابلات، ومحرك وتجميع الحدس الكهربائي. مجموعة حلقة الانزلاق الكهربائية، نظام التحكم الكهربائي، ربط التهاب،كابل الكهرباء الشاطئية ومغلق الكهرباء الشاطئية والمكونات الأخرى.
| S/N | الاسم | كمية |
| 1 | تجميع الإطار | 1 |
| 2 | تجميع لفائف الكابلات | |
| 3 | تركيب المحرك والجهاز المقلص | 1 |
| 4 | مجموعة حلقات الانزلاق الكهربائية | 1 |
| 5 | نظام التحكم الكهربائي | 1 |
| 6 | ربط الهستيريس | 1 |
| 7 | كابل كهرباء الشاطئ 3*185+1*95+4*25 | 50 متر*1 |
| 8 | سدادة الطاقة الشاطئية | 1 |
يجمع مرفق الكابل بسهولة كابل بطول 50 مترًا على ملف الكابل، والذي يتم تشغيله بواسطة المحرك. يمكن عكس الكابل مع سدادة من خلال الجزء السفلي من الملف.
الوظائف الرئيسية
إلتقطي الكابل
مربع التحكم في التشغيل اليدوي على زر جمع الكابل، الرافعة جمع الكابل.
باستخدام جهاز التحكم عن بعد يمكن أيضا جمع الكابل.
مربع التحكم في التشغيل اليدوي على زر إطلاق الكابل، الرافعة إطلاق الكابل.
باستخدام جهاز التحكم عن بعد يمكنك أيضاً إطلاق الكابل
مراقبة طول الكابل
عندما يتم لف الكابل بالكامل، يتم إيقاف عمل التلف وتظهر الشاشة.
عندما يكون هناك آخر أربعة حلقات ، يستجيب جهاز العرض والإنذار الصوتي البصري.
عند آخر منعطف، يتم فصل دائرة السلامة الجانب الشاطئ من مصدر الطاقة الشاطئ، والعرض والإنذار الصوتي البصري الاستجابة.
توقف الطوارئ
الضغط على زر التوقف الطارئ يقطع الدائرة الأمنية على جانب الشاطئ من مصدر الطاقة الشاطئي ومصدر الطاقة لنظام التحكم في الرافعة.
وظيفة إدارة الكابلات التلقائية
أثناء استخدام الطاقة على الشاطئ، يمكن لفول الكابل اكتشاف تغير التوتر في الكابل في الوقت الحقيقي بناءً على الموقف وتغيرات المد والجزر للسفينة من خلال نظام التوتر والتحكم.يمكن لفول الكابل إطلاق أو تخزين كابل اتصال الشاطئ إلى السفينة تلقائيًا وفقًا للتغير في قيمة توتّر الكابل لمنع الكابل من أن يكون ضيقًا جدًا أو فضفاضًا جدًا.
الإفراج التلقائي عن الكابلات: عندما تقوم السفينة بإفراج البضائع أو ترتفع المد، مما يؤدي إلى ارتفاع السفينة، يزداد توتر الكابلات، وعندما يتجاوز توتر الكابلات المراقب القيمة المحددة مسبقاً،نظام التحكم يتحكم تلقائيًا في المحرك لإطلاق طول معين من الكابلعندما تعود قيمة إجهاد الكابل المراقبة إلى طبيعتها، يعطي نظام التحكم إشارة للمحرك لوقف إطلاق الكابل.ويقف المحرك عن الدوران ويشغل الفرامل في نفس الوقت.
استرداد الكابلات التلقائي: عندما تحمل السفينة البضائع أو ينخفض المد ، مما يتسبب في هبوط السفينة ، ينخفض توتر الكابلات. عندما يكون توتر الكابلات المراقب أقل من القيمة المحددة مسبقًا ، يتم تحديد التوتر الكهربائي.نظام التحكم يتحكم تلقائيًا في المحرك لاسترداد طول معين من الكابلعندما تعود قيمة إجهاد الكابل المراقبة إلى طبيعتها، يعطي نظام التحكم إشارة للمحرك لوقف استرداد الكابل،ويقف المحرك عن الدوران ويشغل الفرامل في نفس الوقت.
المعلمات التقنية للمكونات الرئيسية
محرك عاكس
|
مقيّم القوة |
مقيّم الجهد |
مقيّم التردد |
مقيّم التيار الحالي |
مقيّم السرعة |
فئة الحماية |
العزل الدرجة |
| 2.2 كيلوواط | 380 فولت/440 فولت | 50 هرتز/60 هرتز | 5.1A/4.5A | 1405r/min إلى 1730r/min | IP56 | F |
خفيف
| النسبة | أقصى عزم الدوران | القوة الشعاعية المسموح بها | فئة الحماية |
| 146:1 | 2100N.m | 27300N | IP56 |
ربط الهستيريس
| عزم دوران الخروج | السرعة الاسمية | فئة الحماية |
| 5 ~ 8Nm | ≤1800r/min | IP56 |
تجميع لفائف الكابلات
| النوع | نوع العجلة | الأبعاد | الطول |
مادة الملفات معالجة السطح |
فئة الحماية |
| ريل | صف واحد، متعدد الطبقات |
(O.D x ID x العرض): Φ2250xΦ800x600ملم |
~ 50m * 1 (قطر ≤ 65mm) |
الفولاذ + الرش البحري طلاء مضاد للتآكل |
IP56 |
مجموعة حلقات زلقة كهربائية
| النوع | حلقة الزحف: | السعة الكهربائية للخاتم | فئة الحماية |
|
مجموعة حلقات زلقة كهربائية وضعت في بكرة.
|
3 حلقة الطاقة 1 حلقة الأرض 4 حلقة التحكم |
3*350A+1*200A+4*20A | IP56 |
مربع التحكم وصندوق التقاطع
| المواد | فئة الحماية |
| الصلب المقاوم للصدأ 304 | IP56 |
كابل الكهرباء على الشاطئ
| النموذج | النوع | قطرها | الطول | كمية | فئة الحماية |
| 3*185+1*95+4*25 | CADEF | ≤ 65 ملم | ~ 50m * 1 | 1 | IP56 |
سدادة الطاقة الشاطئية
| النموذج | النوع | الجهد القياسي | التيار الاسمي | كمية | كمية | فئة الحماية |
| جيه إل 17 |
3 قلب الطاقة، 1 جوهر الأرض 4 مركز التحكم |
AC690
|
350A | 1 | 1 | IP56 |

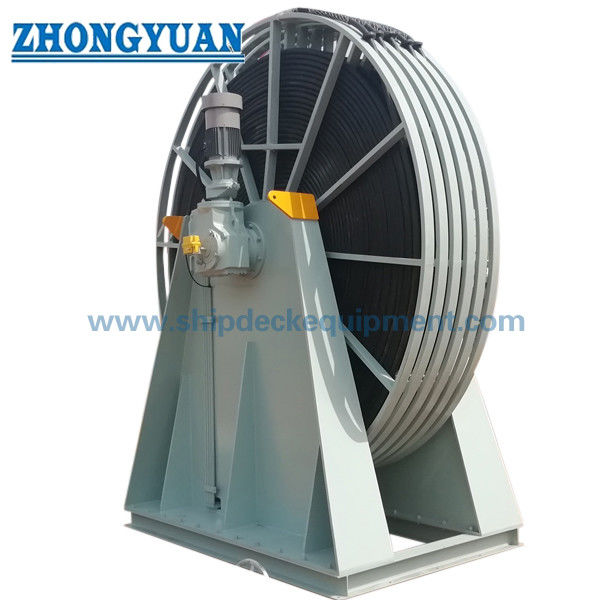

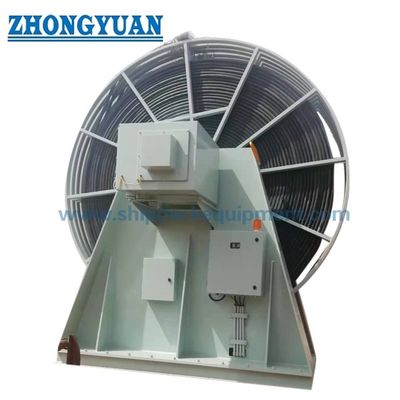

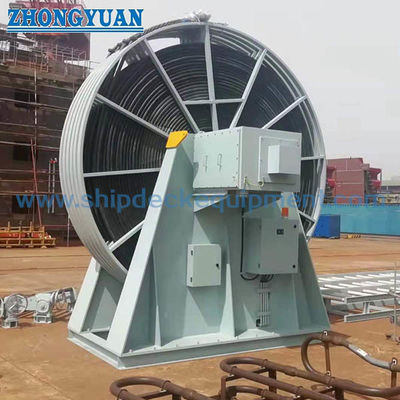

رسمريل الكابل الكهربائي لنظام إدارة كابل الطاقة الشاطئي منخفض الجهد
