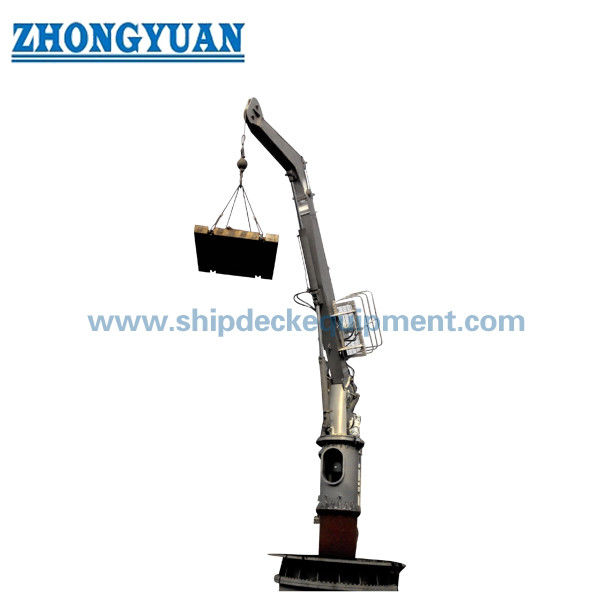

1 ¢ 8T قاعدة الهيدروليكية المفاصل طوق رافعة سطح البحرية

1 ¢ 8T قاعدة الهيدروليكية المفاصل طوق رافعة سطح البحرية

لمحة عامة عن المنتج

هذا الرافعة الهيدروليكية المثبتة على القاعدة مصممة للتعامل مع الحمولة على متن السفينة حيث مساحة سطح السفينة والغلاف المخبأ و نصف قطر العمل المرن مهم.المفصل البارز يتكون من البارز الرئيسي وجيب مفصل، مما يسمح للقوس أن ينطوي في موقف وقوف مضغوط نسبيًا ووضع الخطاف من خلال مجموعة أوسع من هندسية القوس من ترتيب القوس المستقيم المقارن.

نطاق المرجعية المقدمة لهذه الصفحة تغطي تكوينات SWL من 1 إلى 8 طن ، أقطار العمل تصل إلى 25 مترًا ، سرعات رفع 1015 م / دقيقة وارتفاعات رفع مرجعية 3040 م.للحصول على رافعات، يجب أن تكون SWL مرتبطة دائمًا بنقطة محددة ومخطط حمولة معتمد. نوع السفينة، وضع التشغيل في الميناء أو البحر، تحركات السفينة، أحمال القاعدة / الأساس، ترتيب الطاقة الهيدروليكية،فلسفة التحكم ونطاق التصنيف يجب أن يتم التأكيد عليه قبل التعامل مع الرافعة على أنها تكوين مشروع نهائي.

مواصفات سريعة

• نوع الرافعة: الرافعة الهيدروليكية المثبتة على قاعدة الرافعة → هندسة الرافعة المفصلة تقلل من البصمة المخزنة وتحسن مرونة نصف قطرها على الطوابق المزدحمة.
• نطاق SWL المرجعي: 1 / 1.5 / 2 / 3 / 5 / 8 t → يجب التحقق من كل SWL في نطاق محدد ؛ البيانات المقدمة ليست مخطط حمولة ثابتة.
• نصف قطر العمل المرجعي: 2 ٪ 25 م → الحد الأدنى والحد الأقصى الفعلي للتغطية يعتمد على هندسة الجهاز ، وتحريك الزناد و منحنى SWL المختار.
• الالتفاف: يصل إلى 360 درجة → الالتفاف المستمر أو المحدود ميكانيكياً / كهربائياً يجب تأكيده من خلال GA النهائي وتصميم الواجهة الدوارة.
• سرعة الرفع: 1015 م/دقيقة؛ ارتفاع الرفع المرجعي: 3040 م → القيم النهائية تعتمد على الرفع، واختيار الرافعة، وطول الحبل السلكي وواجب المشروع.
• طاقة المحرك المرجعية: 1175 كيلوواط → يتم اختيار تصنيف وحدة الطاقة الهيدروليكية النهائية والإمدادات الكهربائية من بين واجب الرافعة المعتمد ومتطلبات الحركة المتزامنة.
• درجة حرارة التشغيل: محددة للمشروع → يجب تحديد النطاق المعلن من -40 °C إلى +50 °C فقط عندما تكون المواد، الزيت الهيدروليكي، الأختام،الكهرباء وحماية الشتاء / الحرارة مصممة له.
• الحماية من التآكل: الصلب الذي تم تنظيفه بواسطة الانفجار، وعادة ما يكون من قبل Sa 21⁄2.تليها نظام طلاء بحري معتمد للمشروع → يجب ذكر نوع الطلاء و مجموع DFT في مواصفات الشراء.

تصميم المكعب والقيمة الفضائية للسطح

• يسمح المفصل المفصل للجيب بالانحناء نحو الوعاء الرئيسي ، مما يقلل من محفظة الوقوف مقارنة مع العديد من رافعات الوعاء المستقيمة ذات المدى المماثل.
• يوفر التفاصيل درجة هندسية إضافية من الحرية لجلب الخطاف أقرب إلى هيكل السفينة أو وضع حمولة حول عقبات سطح السفينة ،مع مراعاة الميزانية التشغيلية المعتمدة.
• يمكن أن يخدم ترتيب التأرجح القاعدي منطقة واسعة من سطح السفينة من موقع أساس ثابت واحد ؛ يجب أن يأخذ قطاع التأرجح النهائي بعين الاعتبار هيكل السفينة والصخور والحواجز والحمولة والمناطق المحظورة.

المعلمات التقنية الرئيسية

مخطط الحمل وواجب التشغيل

• تعريف SWL: ذكر الحمل المسموح به في كل نصف قطر تشغيلي؛ لا تنشر SWL واحدة بشكل مستقل عن الوصول عندما تتغير قدرة الرافعة مع نصف القطر.
• وضع التشغيل: تأكيد ما إذا كان الرفع يقتصر على عمليات الميناء / المياه المأمونة ، مسموح به داخل السفينة في البحر ، أو مخصص للتعامل مع الحمولة خارج السفينة في ظروف البحر المفتوح.
• يجب أن تتبع مدخلات حركة السفينة: الكعب، التجهيز، التسارعات، معايير الرياح والحدود في حالة البحر أساس تصميم الفئة/العلم المختار ونمط التشغيل المقصود للرافعة.
• نظام الرفع: تأكيد قطر الحبل السلكي / البناء ، وعدد السقوط ، كتلة الخطاف ، سعة الطبول ، الحد الأقصى لارتفاع الرفع والحد الأدنى من الأغطية المتبقية وفقًا لتصميم الرافعة المختار.
• العمل والإرهاق: يجب توفير مجموعة الأحمال المتوقعة للحمل ودورات التشغيل وطبقة الخدمة لتصميم الهيكل والآلات والإرهاق بدلاً من الاعتماد فقط على الحد الأقصى للوظائف.

الهيكل

واجهة القاعدة / الأساس. محرك و محرك حركة. عمود دوار / منصة آلات. طوق رئيسي.الحبل السلكي و كتلة الخطافات الهيدروليكية / واجهة HPU محطة التحكم المحلية

الهندسة الهيدروليكية والتحكم والسلامة

• يجب أن تستخدم أسطوانات الهيدروليكية المزدوجة والعقدة ترتيبات الاحتفاظ بالحمل / الموازنة المناسبة للدائرة المعتمدة بحيث يتم التحكم في القوس في حالة فقدان الضغط أو فشل خرطوم.
• يجب أن تتضمن آلات الرفع ترتيبات الفرامل والتحكم في الحمولة حسب حجم SWL المعتمدة والحمل والعمل الديناميكي.يجب تأكيد نوع المكابح الدقيق والإفراط في قواعد الفئة المعمول بها..
• يجب اختيار وظائف الحماية من الإفراط في الحمل / لحظة الحمل ، وظائف الحد الأقصى للرفع ، وحدات التحول ، ووقف الطوارئ ووظائف التخفيض / الاسترداد الطارئ وفقًا لمتطلبات وظيفة الرافعة ومتطلبات الفئة.لا يفترض أن تكون قياسية إلا إذا تم تأكيدها في الاقتباس.
• عادة ما تكون هناك حاجة إلى أجهزة تحكم محلية للتشغيل والصيانة.يمكن تقديم وظائف مكافحة الاصطدام أو كاميرا / عرض الحمل فقط عندما يتم تضمينها في نطاق المشروع.
• رفع الموظفين، معالجة قوارب الإنقاذ، تعويض الرفع النشط،التوتر المستمر أو رفع تحت سطح البحر هي مهام تصميم منفصلة ولا ينبغي استنتاجها من صفحة رافعة السفينة القياسية هذه.

تثبيت وواجهة السفينة

• يقوم قاعدة الرافعة بنقل الحمل الرأسي والقشر الأفقي وحركة الانقلاب والتواء إلى هيكل السفينة.يجب إصدار ردود الفعل الأساسية لمعماري حوض بناء السفن / البحرية لتصميم إدخالات سطح السفينة، العوارض والتعزيز المحلي.
• يجب أن تتبع تفاصيل لحام القاعدة ، ومادة الأساس ، و WPS / PQR ، ومؤهلات لحام ومجال NDT الرسومات المعتمدة ومتطلبات الفئة / حوض بناء السفن المختارة.
• يجب على المدير العام أن يحفظ غلاف التأرجح، وضعية وقوف الوقود، وضع الزناد، وصول الخدمة، أنابيب/التوجيهات الكهربائية ومصادر الصيانة الآمنة قبل إتمام الأساس.
• إمدادات الكهرباء، ترتيب البداية / VFD عند الاقتضاء، موقع HPU، سعة الخزان،يجب تأكيد متطلبات التبريد / التدفئة وفلسفة الاتصال الهيدروليكي من نظام الطاقة في السفينة والظروف المحيطة.
• بالنسبة لمشاريع الاستبدال، لا ينبغي افتراض أن الأساس الحالي مناسب فقط لأن الرافعة الجديدة لديها SWL مماثلة.يجب التحقق من ردود الفعل على القاعدة والهندسة الجيوماتية للمسامير / الحوائط مقابل حالة حمولة الرافعة الجديدة.

ميزات التصميم والهندسة البحرية

• يساعد الهندسة المنسدلة المدمجة على الحفاظ على مساحة سطح السفينة المستخدمة خلال فترات عدم التشغيل ويمكن أن يسهل التخزين حيث تحد الأقواس أو الحواجز أو آلات سطح السفينة من المساحة.
• توفر قطعتان من القوس المفصلين وضعًا أكثر مرونة للقرص من القوس الصلب الواحد ، وهو مفيد للمخازن ومعدات الخدمة ومعالجة الصيانة حول العقبات على متن السفينة.
• يتركز التحريك على القاعدة على واجهة الرافعة / السفينة في أساس هندسي واحد ، مما يتيح لمحطة بناء السفن تنسيق التعزيز المحلي وخدمات الكابلات / الأنابيب ومنطقة التحريك المحمية.
• يمكن أن يوفر ضبط هيدروليكي محدد للمشروع تسريعًا / تباطؤًا سلسًا وقدرة حركة متزامنة عندما يتم تضمينها في حزمة التحكم المختارة ،تقليل حركة الحمولة المفاجئة أثناء التعامل الروتيني.
• يمكن تكوين الرافعة لارتفاعات مختلفة للقاعدة، ومواقع التحكم، وأنظمة الطلاء ومتطلبات الفئة،ولكن كل خيار يغير نطاق الهندسة ويجب تأكيد قبل تجميد GA.

سمات مخصصة

السعة: 1 / 1.5 / 2 / 3 / 5 / 8 طن SWL المرجعية → يجب الإشارة إلى السعة النهائية مقابل نصف قطر العمل المعتمد.

نصف قطر العمل: نطاق مرجعية 2 ≈ 25 م → الحد الأدنى النهائي / الحد الأقصى للقطر والمنحنى SWL للتأكيد على النموذج.

نوع القوس: القوس الهيدروليكي المفصل → الجيب المفصل يدعم التخزين المدمج وموضع الزناد المرن.

الدوران: ما يصل إلى 360 درجة → مستمر مقابل الدوران المحدود ليتم تأكيده ؛ لا تفترض دورانًا غير مقيد من 0 360 درجة فقط.

الطاقة: 1175 كيلوواط النطاق المرجعي للمحرك → HPU النهائي / طاقة المحرك الكهربائي تعتمد على الحمل والسرعة والضغط الهيدروليكي / التدفق والحركات المتزامنة.

درجة الحرارة: -40 °C إلى +50 °C نطاق المشروع الاختياري → يتطلب مواد منخفضة / عالية درجة الحرارة مؤكدة والسوائل والأغلفة والمكونات الكهربائية.

إعداد السطح: Sa 2 1⁄2 إعداد مرجعية → نظام طلاء، طبقات الشرائط والسمك الإجمالي للفيلم الجاف لمتابعة مواصفات الطلاء للوعاء / المشروع.

شهادة: يجب الاتفاق على موافقة الفئة وشهادة المنتج وفقًا لمتطلبات المشروع → نطاق المسح ومعايير التصميم واختبار الحمل والتوثيق قبل الطلب.

كيف يعمل

Start hydraulic power → Luff main boom → Articulate knuckle jib to set hook radius → Slew the upper structure within the permitted sector → Hoist or lower the load within the approved load chart → Return boom and hook to the designated stowage position

التطبيقات

Shipboard stores and provision handling | Deck maintenance equipment handling | General service lifting within approved load chart | Fishing and aquaculture vessel deck service | Workboats and coastal/service vessels | Newbuilding and replacement marine deck-crane projects

التصنيف والاختبار والتوثيق

بالنسبة للسفن المطبقة بموجب اتفاقية سولاس، تغطي الآن أجهزة الرفع الموجودة على متنها من قبل نظام سولاس II-1/3-13، والذي ينطبق اعتبارا من 1 يناير 2026، مع إرشادات منظمة البحرية الدولية ذات الصلة للتصميم/البناء/التثبيت.الاختبار، الفحص الدقيق، التشغيل، التفتيش والصيانة. لذلك يجب تحديد جمعية التصنيف المختارة وإدارة العلم في مرحلة التحقيق حتى يتم الموافقة على التصميم،شهادة المنتج، والمسح والتوثيق مدرجة في نطاق الاقتباس.

يمكن أن تشمل وثائق المشروع النموذجية GA المعتمدة ومخطط الحمل ، وبيانات رد فعل القاعدة / الأساس ، والرسوم البيانية الهيدروليكية والكهربائية ، وشهادات المواد ، وسجلات اللحام / NDT ،سجلات اختبار المصنع، شهادة الفئة المنتج عند الطلب، وتوثيق اختبار الحمل / الفحص الدقيق حسب الاقتضاء، ودلائل تشغيل / صيانة.

الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعةليست جميع الشهادات يتم توفيرها افتراضيًا.

دليل الاختيار والتحقيق

الخطوة الأولى:تحديد مهمة الرفع: نوع السفينة، مهمة الشحن / الخدمة، الميناء أو التشغيل في البحر، SWL المطلوبة في كل نصف قطر عمل، الحد الأدنى / الحد الأقصى من الوصول وارتفاع الرفع.

الخطوة الثانيةيقدم أساس تصميم السفينة: مجتمع الفئة، العلم، منطقة التشغيل، المطلوب الكعب/التجهيز أو مدخلات الحركة، حدود الرياح/حالة البحر،درجة حرارة البيئة وما إذا كان الرافعة ترفع خارج السفينة في البحر.

الخطوة الثالثةتأكيد ترتيب الرفع: كتلة الخطاف، بنية الحبل / قطره، عدد السقوط، سعة الطبل، سرعة الرفع المطلوبة وما إذا كانت هناك حاجة إلى حركات رفع / رفع / إنزال متزامنة.

الخطوة الرابعةتأكيد الحزمة الهيدروليكية / الكهربائية: الجهد / تردد الوعاء ، الطاقة المتاحة ، HPU متكاملة أو منفصلة ، التحكم المحلي / عن بعد ،منصة المشغل / مقصورة المشغل وأي وظائف مراقبة أو مكافحة الاصطدام مطلوبة.

الخطوة الخامسةتوفير بيانات التثبيت: ترتيب سطح السفينة، ارتفاع القاعدة، غلاف التأرجح المتاح، هيكل الأساس، معلومات الرافعة الحالية لمشاريع الاستبدال.وتنسيق رسم حوض بناء السفن.

الخطوة السادسةتأكيد نظام الطلاء وشهادة الفئة / نطاق المسح والكمية ووجهة التسليم وتاريخ التسليم المطلوب ؛ قدم رسومات GA أو صور مرجعية عند توفيرها.

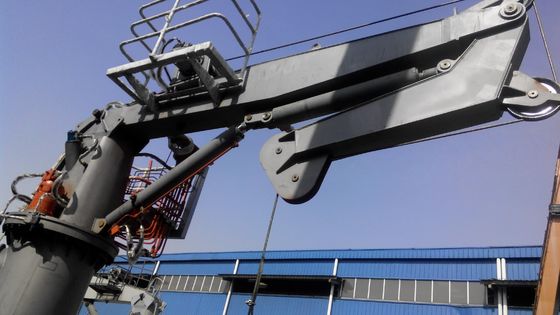

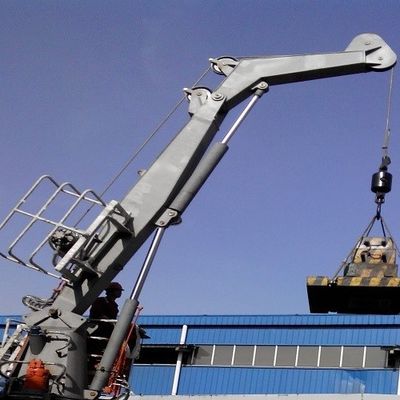

الرسم والصور

الأسئلة الشائعة

س1: هل نموذج 8 t لديه 8 t SWL في نصف قطر العمل الكامل 25 متر؟

ج1: ليس من البيانات المتاحة حاليًا. يدرج الجدول المقدم 8 طن ومدى نصف قطر مرجعية 2 25 م ، لكنه لا يوفر منحنى SWL مقابل نصف قطر.يجب تأكيد القدرة النهائية في كل وصول من خلال مخطط الحمل المعتمد قبل أن يذكر الموقع الإلكتروني أو الأسعار 8 طن محدد عند 25 متر.

السؤال 2: هل يمكن استخدام رافعة النقطة البحرية هذه كرافعة بحرية / منصة؟

ج2: ليس تلقائيًا. رافعة السفينة و رافعة البحر لديها قواعد تصميم مختلفة للتحميل الديناميكي والظروف البيئية والشهادة.يجب تحديد الرفع في البحر المفتوح خارج السفينة أو الاستخدام على وحدات/منصات بحرية في مرحلة التحقيق وتصميمها/مصادقتها وفقًا للقواعد المعيارية والفئة المطبقة في البحار.

السؤال 3: ما هي المعلومات الأكثر أهمية للاقتراح المعتمد للفئة؟

ج3: توفير SWL في نصف قطر، وضع التشغيل، نوع السفينة، الفئة / العلم، الحركة / الكعب / أساس التصميم، ارتفاع رفع، الحبل / ريفينغ، متطلبات التحول، التحكم وإمدادات الطاقة،ترتيب القاعدة/الأساس، نظام الطلاء، نطاق الشهادة وجدول التسليم.
