رافعة بحرية كهربائية ذات ذراع ثابت 3T × 5م | رافعة دوارة ذات قاعدة

3 طن × 5 متر رافعة بحرية كهربائية ذات ذراع ثابت | رافعة دوارة ذات قاعدة

نظرة عامة على المنتج

رافعة سطح السفينة البحرية الكهربائية ذات الذراع الثابت 3 طن × 5 متر هي رافعة دوارة مثبتة على قاعدة مصممة للمناولة على متن السفن للمؤن وقطع الغيار ومعدات الصيانة والمخزونات المعبأة وحاويات النفايات والأحمال الأخرى المعتمدة لخدمة السطح. يعتمد التكوين المقدم على قدرة رفع مصنفة تبلغ 3 طن عند نصف قطر تشغيل يبلغ 5 أمتار، مع محركات رفع كهربائية ودوران كهربائي.

على عكس الرافعة ذات الذراع المائل أو التلسكوبي، يستخدم هذا الطراز ذراعًا ثابتًا من صندوق العارضة، لذا فإن الوصول الرئيسي يتم تحديده بواسطة هندسة الرافعة المعتمدة بدلاً من تعديله أثناء التشغيل. تتكون بنية الرافعة من عمود قاعدة / برج، ومحمل دوران، وذراع ثابت، وآلية رفع، ومخفض دوران، ونظام تحكم كهربائي، وترتيب بكرات الحبل السلكي والخطاف. يجب مطابقة التوريد النهائي مع فئة السفينة، وواجب الرفع، وارتفاع الخطاف، وقطاع الدوران، وحالة الميلان والانحراف، وبيئة الرياح، وأساس السطح، والنظام الكهربائي.

بيانات التشغيل الرئيسية

• السعة المقدرة: 3 طن عند نصف قطر 5 متر → أساس صفحة الويب هو واجب رفع على متن السفينة 3 طن × 5 متر؛ سيتبع تحديد الحمولة القصوى العاملة (SWL) ورسم بياني للحمولة التصميم المعتمد.
•  ذراع ثابت: نصف قطر تشغيل اسمي 5 متر → لا توجد وظيفة إمالة أو تلسكوب متضمنة في وصف المنتج المقدم.
•  سرعة الرفع: 6 متر/دقيقة → مناسبة لعمليات الرفع المتحكم فيها لخدمة السطح حيث تكون دقة تحديد الموضع أكثر أهمية من سرعة مناولة البضائع ذات الدورة العالية.
•  سرعة الدوران: 0.8 دورة في الدقيقة → توفر تحديد موضع أفقي بالطاقة حول القاعدة؛ لا يزال زاوية الدوران الإجمالية وأي نقاط توقف نهائية بحاجة إلى تأكيد.
•  طاقة المحرك: محرك رفع 11 كيلو واط + محرك دوران 2.2 كيلو واط → يجب أن يتطابق اختيار المحرك النهائي مع واجب البدء، ودرجة الحرارة المحيطة، وإمدادات السفينة، ومتطلبات الفئة.
•  الحماية الكهربائية: IP56، عزل الفئة F → يجب تأكيد ملاءمة الغلاف، وتسخين منع التكثف، ومكونات درجات الحرارة المنخفضة لبيئة السفينة.
•  إمداد التحكم: جهد تحكم أمان 24 فولت → ترتيب وحدة التحكم المحلية / المحطة والتحكم عن بعد خاص بالمشروع.
•  الإمداد الرئيسي: تيار متردد 380 فولت، 3 مراحل، 50 هرتز → يمكن هندسة جهد وتردد بديلين على متن السفينة عند تأكيدهما في مرحلة الاستفسار.

المعلمات الفنية الرئيسية

الترتيب الميكانيكي

•  قاعدة / عمود برج: ينقل الحمل الرأسي والقوة الأفقية وعزم الانقلاب من الرافعة إلى أساس السفينة.
•  محمل الدوران والمخفض: يدعم الهيكل العلوي الدوار ويوفر دورانًا بالطاقة؛ يتطلب اختيار المحمل وتثبيته أحمال التصميم المعتمدة.
•  ذراع صندوق العارضة الفولاذي الثابت: يوفر وصولاً ثابتًا يبلغ 5 أمتار بدون حركة إمالة تشغيلية؛ يخضع مقطع الذراع وتفاصيل اللحام والتعزيز المحلي للموافقة الهيكلية.
• آلية الرفع: محرك كهربائي بحري، صندوق تروس تخفيض وفرامل تقود نظام الحبل السلكي؛ يجب مطابقة الأسطوانة والحبل والبكرات وكتلة الخطاف مع ارتفاع الرفع المطلوب وترتيب البكرات.
•  فرامل الرفع: يتضمن الوصف المقدم فرامل المحرك؛ يجب تأكيد تصنيف الفرامل، والإجراء الآمن عند الفشل، وقدرة التثبيت، وترتيب التحرير اليدوي في المواصفات الفنية.
•  سهولة الوصول للصيانة: يجب أن تظل نقاط التشحيم، والوصول إلى صندوق التروس، ونقاط خدمة محمل الدوران، والمكونات الكهربائية في متناول اليد بعد تركيب الرافعة على السفينة.

وظائف كهربائية وتحكم وسلامة

•  يمكن ترتيب التشغيل المحلي وعن بعد وفقًا لفلسفة تحكم السفينة؛ يجب تحديد مواقع المحطات الدقيقة وطول الكابل وطريقة التحكم قبل الإنتاج.
•  تم تحديد حماية IP56 كأساس للمعدات الكهربائية. يجب الحفاظ على تصنيف الغلاف النهائي عند وصلات الكابلات وصناديق التوصيل ومحطات التعليق والموصلات الخارجية.
• • بالنسبة لنطاق درجة الحرارة المحيطة المحدد من -40 درجة مئوية إلى +50 درجة مئوية، تتطلب الشحوم والكابلات والأختام والفرامل وسخانات المحركات والمكونات الكهربائية ذات درجات الحرارة المنخفضة تأكيدًا منفصلاً بدلاً من افتراض أن الرافعة بأكملها مناسبة تلقائيًا.
• • تشمل وظائف السلامة التي يجب تأكيدها زر التوقف الطارئ، وحدود الخطاف العلوية / السفلية، والحماية من الحمل الزائد أو تحديد الحمل، ومراقبة الفرامل عند الحاجة، وحماية الطور، وتحديد نهاية الدوران عندما لا يكون الدوران مستمرًا.
•  عند توفير التشغيل عن بعد، يجب أن يحتفظ المشغل برؤية واضحة أو ترتيب اتصال / مراقبة معتمد لمنطقة الرفع.
• يجب أن يتبع التوجيه النهائي للكابلات والتأريض والحماية من الدوائر القصيرة وواجهة الطاقة على متن السفينة المواصفات الكهربائية للسفينة ومتطلبات التصنيف.

تكامل السفينة والأساس

• لا يمكن اختيار قاعدة الرافعة بالقطر وحده. يتطلب حوض بناء السفن أحمال أساس بما في ذلك القوة الرأسية والقوة الأفقية والحمل الالتوائي وعزم الانقلاب لظروف التشغيل والتخزين الحاكمة.
•  يجب على مصمم السفينة التحقق من ألواح السطح، واتصال المقعد / القاعدة، والأقواس، والعوارض، والمقويات المحلية مقابل ردود فعل الرافعة المعتمدة.
• يجب تضمين تفاصيل الاتصال الملحومة أو المثبتة بالمسامير، ومثبتات محمل الدوران، وتفاوتات الأساس في رسم التركيب قبل التصنيع.
•  يجب أن يوفر موضع الرافعة نطاق الخدمة المطلوب البالغ 5 أمتار دون تداخل الخطاف أو الذراع أو الحمل المعلق مع الدرابزين أو أغطية الفتحات أو الصواري أو هياكل الإقامة أو معدات السطح الأخرى.
•  يمكن أن يؤدي ميل السفينة وانحرافها وتسارع السفينة وحمل الرياح وانحراف الحمل إلى تغيير متطلبات هيكل الرافعة. يجب تحديد هذه الظروف التصميمية بدلاً من اعتبار تصنيف 3 طن × 5 متر ثابت كأساس هندسي كامل.
•  يجب تحديد موضع تخزين / تثبيت بحري، ودعم الذراع أو جهاز وقوف لعملية الملاحة عند الحاجة إليه بواسطة الترتيب المعتمد.

الخدمة البحرية والطلاء

• يجب تحديد تحضير السطح كـ Sa 2½ وفقًا لمواصفات الطلاء للمشروع؛ تم تصحيح الصياغة الأصلية 'S2.5'.
• أساس الطلاء المقدم هو ثلاث طبقات من طلاء الإيبوكسي. يجب تأكيد نوع الطلاء الأولي، والطبقة الوسطى، والطبقة النهائية، واللون، وإجمالي سمك الفيلم الجاف لفئة التعرض البحري الفعلية.
•  تتطلب الأسطح المصنعة، ومقاعد محمل الدوران، والحبل السلكي، والفرامل، والوصلات الكهربائية، ولوحات الأسماء قناعًا أو حماية مناسبة أثناء السفع والتلوين.
• تتطلب خدمة السطح الخارجية تصريفًا، وحماية من التآكل في مصائد المياه، ومداخل كهربائية محكمة، وتشحيمًا مناسبًا للمكونات الدوارة المكشوفة.
•  يجب أن يتبع طلاء اللمس بعد لحام حوض بناء السفن والتركيب النهائي نظام طلاء السفينة بحيث تتلقى لحامات الأساس ومناطق الطلاء التالفة حماية مكافئة.

أساس التصنيف، SOLAS، والفحص

بالنسبة للسفن التي تنطبق عليها SOLAS، تخضع أجهزة الرفع على متن السفينة الآن للائحة SOLAS II-1/3-13، السارية اعتبارًا من 1 يناير 2026، جنبًا إلى جنب مع المبادئ التوجيهية الداعمة للمنظمة البحرية الدولية لأجهزة الرفع (MSC.1/Circ.1663). لذلك، يجب طلب الرافعات المثبتة بشكل دائم الجديدة مع موافقة التصميم، وشهادة المنتج، واختبار الحمل، والتوسيم، والأدلة، ونطاق الفحص المطلوب من قبل إدارة علم السفينة وجمعية التصنيف المعترف بها.

• أساس التصميم: قواعد فئة السفينة أو معيار آخر مقبول من قبل الإدارة؛ DNV-ST-0377 / DNV-ST-0378 و LR Code لأجهزة الرفع في بيئة بحرية هي أمثلة لأطر عمل الرافعات على متن السفن الحالية.
• يجب أن يعكس تصنيف / واجب الرافعة الدورات المتوقعة وطيف الحمولة بدلاً من SWL وحده؛ يوفر ISO 4301-1 طريقة عامة لتصنيف الرافعات.
•  يجب أن يشمل الاختبار النهائي فحوصات وظيفية، وتشغيل الفرامل، ووظائف الحد / السلامة، والاختبارات الكهربائية، واختبار الحمل وفقًا لإجراء الفئة المعتمد.
• يتم التحكم في فترات الفحص الشامل الدوري والصيانة واختبار الحمل بواسطة متطلبات SOLAS والعلم والفئة بعد دخول الرافعة الخدمة.
•  يجب توسيم الرافعة بشكل دائم مع SWL ومعلومات نصف قطر التشغيل المعتمد وفقًا لمخطط الشهادة المطبق.

دليل الاختيار والاستعلام

الخطوة 1: تأكيد واجب الرافعة: مناولة المخزونات / المؤن، قطع الغيار، أحمال الصيانة أو غرض رفع آخر معتمد على متن السفينة؛ تحديد ما إذا كانت عمليات الرفع داخلية، أو خارجية، أو كليهما.

الخطوة 2: تأكيد SWL 3 طن عند نصف قطر 5 متر، وارتفاع الخطاف المطلوب، وارتفاع الرفع تحت مستوى السطح إذا كان موجودًا، وطول الحبل السلكي، وزاوية الدوران، وموضع التخزين، ودورات التشغيل المتوقعة.

الخطوة 3: توفير نوع السفينة، وموضع التركيب، وجمعية التصنيف، ومتطلبات العلم، وحالة الميلان / الانحراف، وحالة الرياح، ودرجة حرارة الخدمة، وما إذا كان الرفع مخصصًا للتشغيل في الميناء، أو المياه المحمية، أو البحر.

الخطوة 4: تأكيد إمدادات الكهرباء، والتحكم المحلي / عن بعد، والتوقف الطارئ، وأجهزة الحمل الزائد / الحد، وسخانات حجرة المحرك، ومواصفات الكابل، وأي متطلبات للمناطق الخطرة.

الخطوة 5: توفير رسم السطح / الأساس وطلب ردود فعل الأساس لتصميم هيكل السفينة؛ تأكيد واجهة القاعدة، وترتيب المسامير / اللحام، وتفاوتات التركيب.

الخطوة 6: تأكيد نظام الطلاء، واللون، وتوسيم SWL، وتتبع المواد، وشهادة الفئة، واختبار قبول المصنع، واختبار الحمل، والكمية، والوجهة، ووقت التسليم المطلوب.

سمات مخصصة

• نوع الرافعة: رافعة سطح بحرية كهربائية ذات ذراع ثابت وقاعدة دوارة → رافعة خدمة على متن السفينة بدون وظيفة إمالة أو تلسكوب مذكورة.
•  الواجب المقدر: 3 طن × 5 متر → ينطبق SWL النهائي فقط ضمن نطاق التشغيل المعتمد وظروف تصميم السفينة.
•  محرك الرفع: محرك كهربائي 11 كيلو واط + صندوق تروس + فرامل → يجب تأكيد ترتيب البكرات النهائي، وسعة الأسطوانة، وارتفاع الرفع.
•  محرك الدوران: محرك كهربائي 2.2 كيلو واط + مخفض + محمل دوران → يجب تأكيد نطاق الدوران، ونقاط التوقف، وطريقة التثبيت.
•  الحماية الكهربائية: IP56 → سلامة الغلاف تنطبق فقط عندما تحافظ جميع الوصلات والمقابس والأسلاك الميدانية على الحماية المحددة.
•  درجة الحرارة المحيطة: -40 درجة مئوية إلى +50 درجة مئوية مذكورة → ملاءمة كاملة لدرجات الحرارة المنخفضة والعالية تخضع لبيانات المكونات وموافقة الفئة.
•  الطلاء: Sa 2½ + نظام إيبوكسي ثلاثي الطبقات → اللون و DFT وفقًا لمواصفات طلاء السفينة.
•  الشهادة: متاحة حسب متطلبات المشروع → موافقة تصميم الفئة، وشهادة المنتج، واختبار الشهود تخضع لنطاق المسح المؤكد.

كيف تعمل

يؤكد المشغل منطقة الرفع وحالة الرافعة → يقوم محرك الرفع برفع الحمل عبر نظام الرافعة والأسلاك السلكية → يحافظ الذراع الثابت على الوصول المعتمد البالغ 5 أمتار → يقوم محرك الدوران الكهربائي بتدوير الرافعة نحو موضع الهبوط → تثبت فرامل الرفع ونظام التحكم الحمل / تخفضه → تعود الرافعة إلى موضع التخزين المعتمد بعد التشغيل

التطبيقات

مخزونات ومؤن السفن | مناولة قطع الغيار | مكونات غرفة المحرك والصيانة التي يتم التعامل معها من السطح | إمدادات سطح معبأة | حاويات النفايات / القمامة | سفن الخدمة العامة | سفن الشحن والتجار | مشاريع بناء جديدة وتحديثات بواجب رفع معتمد 3 طن × 5 متر

الشهادات والمزايا

يمكن ترتيب شهادة التصنيف، وتتبع المواد، وموافقة التصميم، وشهادة المنتج، واختبار الشهود وفقًا لجمعية تصنيف السفينة، وإدارة العلم، ومواصفات الشراء. لا يُفترض أنها مدرجة تلقائيًا ما لم يتم تأكيد نطاق المسح قبل عرض الأسعار.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

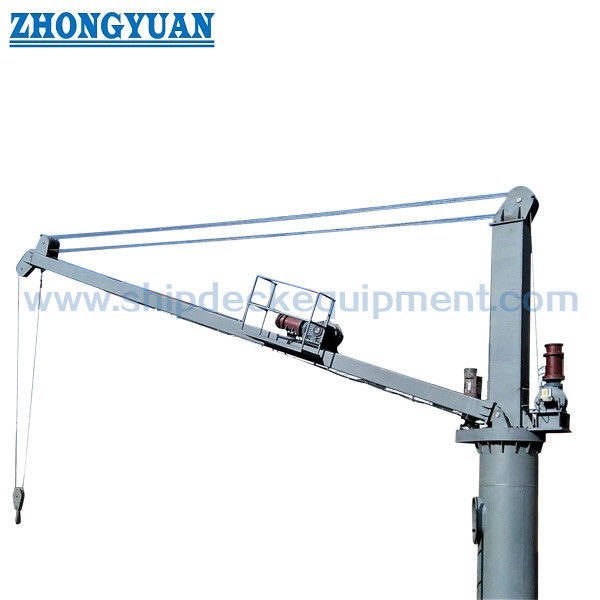

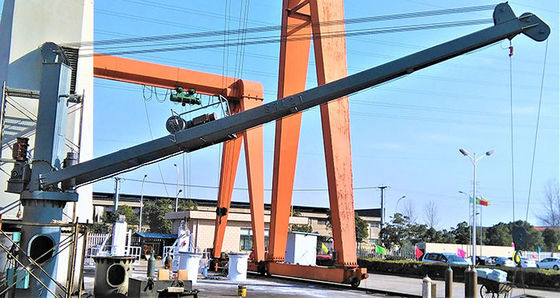

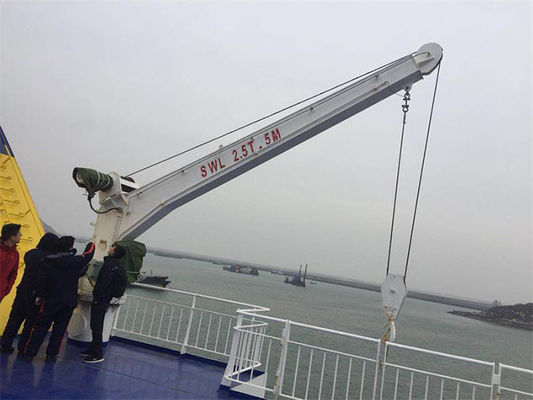

الرسومات والصور

الأسئلة الشائعة

س 1: هل يتوفر SWL الكامل 3 طن عند نصف قطر التشغيل الكامل 5 متر؟

ج 1: يعتمد اسم الطراز والبيانات الفنية المقدمة على 3 طن عند 5 متر. نظرًا لأن هذه رافعة ذات ذراع ثابت، يتم التعامل مع 5 أمتار كوصول رئيسي معتمد لهذه الصفحة. لا يزال يتعين تأكيد علامة SWL النهائية وأي قيود تشغيلية في التخطيط العام المعتمد من قبل الفئة وبيانات الحمولة.

س 2: ما هي المعلومات المطلوبة لموافقة الفئة وتصميم أساس حوض بناء السفن؟

ج 2: قم بتوفير فئة السفينة وعلمها، واستخدام الرافعة، و SWL ونصف القطر، وارتفاع الخطاف، ونطاق الدوران، وحالة الميلان / الانحراف، وظروف الرياح ودرجة الحرارة، وإمدادات الطاقة، وترتيب التحكم، وموضع التركيب. يجب بعد ذلك على مورد الرافعة توفير التخطيط العام، وأساس التصميم الهيكلي، وواجهة القاعدة، وردود فعل الأساس حتى يتمكن حوض بناء السفن من تصميم هيكل الدعم السطحي.

س 3: هل يمكن وصف هذه الرافعة أو استخدامها كرافعة بحرية؟

ج 3: ليس افتراضيًا. هذه الصفحة لرافعة سطح بحرية على متن السفينة. قد تتطلب عمليات الرفع البحرية تضخيمًا ديناميكيًا إضافيًا، ومعايير حركة الأمواج / السفينة، وظروف الرفع خارج السفينة، وأحمال بيئية، وتكرارًا، ومتطلبات فئة مخصصة. لذلك، يجب هندسة خدمة الرفع البحري واعتمادها كواجب منفصل.
