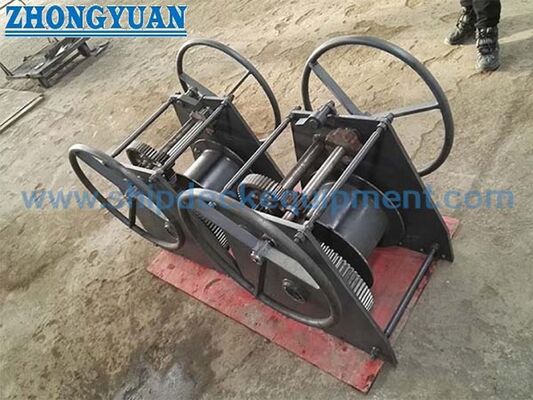

ونش اقتران بحري يدوي | ونش تشغيل يدوي لمعدات سطح السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| قدرة السحب الآمنة: | 5-100kn | عقد الحمل: | 50-1000 كيلو نيوتن |
|---|---|---|---|
| سعة الطبل: | حسب الطلب | مادة: | الفولاذ الطري والفولاذ المقاوم للصدأ |
| المعالجة السطحية: | الرمل إلى S2.5 + 3 طبقات من الطلاء الايبوكسي ، مجلفن | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ |
| إبراز: | ونش اقتران 1000KN,ونش اقتران طبل واحد 1000KN,ومعدات سطح السفينة 1000KN |
||
منتوج وصف
دليل بحري رافعة اقتران | يدوي رافعة تشغيل يدوية لمعدات سطح السفينة
نظرة عامة على المنتج
رافعة اقتران يدوية ذات أسطوانة واحدة هي رافعة سطح تعمل يدويًا تستخدم في التعامل مع الحبال، والسحب الخفيف، وتحديد المواقع، وأعمال التثبيت على البوارج، وسفن الممرات المائية الداخلية، وقوارب العمل، وترتيبات الأسطح الصغيرة حيث لا تكون الطاقة الكهربائية أو الهيدروليكية مطلوبة. يتم تشغيلها بواسطة عجلة يدوية أو مقبض رافعة، مع ناقل حركة تروس وترتيب سقاطة أو فرامل يستخدم للتحكم في الحركة والحفاظ على شد الحبل أثناء التشغيل.
يجب وضع هذا المنتج كرافعة يدوية للتعامل مع الحبال وتثبيتها، وليس كرافعة سحب تعمل بالطاقة، أو رافعة رفع، أو جهاز رفع أفراد ما لم يتم توفير تصميم معتمد محدد لهذا الغرض. تعطي البيانات المقدمة سعة السحب الآمن، وحمل التثبيت، وترتيب الأسطوانة الواحدة، وفرامل أو سقاطة اختيارية، وسعة أسطوانة مخصصة. يجب تأكيد قطر الحبل، وحجم الأسطوانة، ونسبة التروس، وقاعدة التركيب، وقوة اليد، ونطاق الشهادة قبل التسعير والإنتاج.
مواصفات سريعة
• نوع المنتج: رافعة اقتران يدوية ذات أسطوانة واحدة → مناسبة لتطبيقات التعامل مع الحبال اليدوية وتثبيتها على السطح.
• سعة السحب الآمن: 5-100 كيلو نيوتن → تستخدم كمعلمة اختيار السحب الرئيسية؛ لا ينبغي تحويلها إلى حمولة عمل آمنة (SWL)، أو حد سحب أدنى (MBL)، أو سعة سحب بدون حساب معتمد.
• حمل التثبيت: 50-1000 كيلو نيوتن → يتعلق بجهاز التثبيت أو ترتيب الفرامل/السقاطة؛ لا يساوي سعة السحب اليدوي.
• سعة الأسطوانة: مخصصة → يجب تأكيد قطر الحبل، وطول الحبل، وزاوية التدفق، وعرض الأسطوانة، وارتفاع الحافة لكل مشروع.
• طريقة التشغيل: عجلة يدوية أو مقبض رافعة → مناسبة حيث تكون هناك حاجة إلى تشغيل يدوي بسيط وتحكم محلي.
• جهاز التثبيت: فرامل أو سقاطة → تستخدم لمنع دوران الأسطوانة غير المنضبط عند الحفاظ على شد الحبل.
• البناء: أسطوانة واحدة مع ناقل حركة تروس → يجب تأكيد نسبة التروس وتغيير السرعة وفقًا لقوة السحب ومتطلبات قوة اليد.
• معالجة السطح: تفجير Sa 2.5 + طلاء إيبوكسي ثلاثي الطبقات أو تشطيب مجلفن → يتبع الطلاء النهائي البيئة البحرية ومواصفات المشروع.
المعلمات الفنية الرئيسية
| معلمة | القيمة / النطاق المقدم | المعنى الهندسي |
| سعة السحب الآمن | 5-100 كيلو نيوتن | نطاق اختيار السحب اليدوي الرئيسي؛ يجب أن تتطابق القيمة النهائية مع حمل الحبل وواجب التشغيل. |
| حمل التثبيت | 50-1000 كيلو نيوتن | قيمة متعلقة بالتثبيت/الفرامل أو السقاطة؛ تأكيد طريقة الاختبار وعامل الأمان قبل الاستخدام الهندسي. |
| ترتيب الأسطوانة | أسطوانة واحدة | مناسب لترتيب تخزين والتعامل مع خط حبل واحد أو حبل سلكي. |
| سعة الأسطوانة | مخصصة | تأكيد قطر الحبل، وطول الحبل، وعرض الأسطوانة، وارتفاع الحافة، وترتيب طبقة الحبل. |
| طريقة التشغيل | رافعة مقبض أو عجلة يدوية | اختر وفقًا لقوة اليد المطلوبة، وصول المشغل، وتخطيط السطح. |
| جهاز التثبيت | فرامل أو سقاطة | تستخدم للحفاظ على شد الحبل والتحكم في حركة الأسطوانة؛ يجب أن يتبع النوع النهائي متطلبات التطبيق. |
| المادة | فولاذ طري / فولاذ مقاوم للصدأ | يجب تأكيد درجة المادة ومستوى مقاومة التآكل قبل الإنتاج. |
| معالجة السطح | تفجير Sa 2.5 + طلاء إيبوكسي ثلاثي الطبقات / مجلفن | اختر وفقًا للتعرض البحري، ونظام الطلاء، ومتطلبات الصيانة. |
| نطاق الشهادة | CCS، NK، BV، ABS، DNV، LR، KR، RINA، IRS، RS، إلخ. متاحة حسب الطلب | يجب الاتفاق على مستوى الشهادة وفحص شهود التصنيف قبل التسعير. |
دليل الاختيار والاستعلام
الخطوة 1:تأكيد سعة السحب الآمن المطلوبة ضمن 5-100 كيلو نيوتن وفقًا لواجب التعامل مع الحبال، وشد الخط المتوقع، وظروف العمل الفعلية.
الخطوة 2:تأكيد متطلبات حمل التثبيت وما إذا كانت الرافعة تحتاج إلى جهاز سقاطة، أو فرامل ميكانيكية، أو كليهما. يجب فحص حمل التثبيت بشكل منفصل عن سعة السحب.
الخطوة 3:تأكيد نوع الحبل، وقطر الحبل، وطول الحبل، وسعة الأسطوانة المطلوبة. يجب تأكيد عرض الأسطوانة، وارتفاع الحافة، وعدد طبقات الحبل، وطريقة تثبيت الحبل عن طريق الرسم.
الخطوة 4:تأكيد طريقة التشغيل: عجلة يدوية، مقبض رافعة، ترتيب تغيير التروس، موضع المشغل، وقوة اليد المقبولة لتشغيل شخص واحد.
الخطوة 5:تأكيد ترتيب تركيب السطح، وبصمة القاعدة، وتفاصيل المسامير أو اللحام، والخلوص المحيط، وما إذا كان التركيب لبناء جديد، أو استبدال، أو بارجة، أو سفينة ممرات مائية داخلية.
الخطوة 6:تأكيد المادة، ومعالجة السطح، وخيار الفولاذ المقاوم للصدأ، والتشطيب المجلفن، ونظام الطلاء، ومتطلبات الشهادة، والكمية، والوجهة، ومتطلبات التسليم.
الهيكل والمكونات
أسطوانة حبل واحدة | إطار جانبي | عجلة يدوية أو مقبض رافعة | ناقل حركة تروس | سقاطة أو مخلب تثبيت | خيار فرامل ميكانيكية | عمود الأسطوانة ومنطقة الجلبة/المحمل | نقطة تثبيت الحبل | قاعدة تركيب السطح | غطاء واقٍ سيتم تأكيده
مزايا التشغيل اليدوي والتروس والتثبيت
• يسمح التشغيل اليدوي بالتعامل مع الحبال في المواقع التي لا تتوفر فيها الطاقة الهيدروليكية أو الكهربائية أو حيث يفضل جهاز تشغيل محلي بسيط.
• يمكن لناقل الحركة التروس توفير ميزة ميكانيكية لجهد سحب أعلى، بينما يمكن استخدام تغيير التروس لأخذ الارتخاء بشكل أسرع أو للرفع الأسهل اعتمادًا على التصميم.
• يساعد ترتيب سقاطة، أو مخلب تثبيت، أو فرامل في الحفاظ على شد الحبل وتقليل خطر دوران الأسطوانة العكسي غير المنضبط أثناء التشغيل.
• بناء الأسطوانة الواحدة بسيط للفحص والصيانة، مما يجعله مناسبًا للبوارج، وسفن الممرات المائية الداخلية، وترتيبات معدات الأسطح الصغيرة.
• يجب فحص موضع المشغل، ونصف قطر العجلة اليدوية، وطول مقبض الرافعة، وغطاء التروس، والخلوص المحيط بحيث يكون التشغيل اليدوي عمليًا وآمنًا.
• هذه الصفحة لا تقدم الرافعة كمعدات رفع. يتطلب الرفع، أو رفع الأفراد، أو واجب دعم الأحمال تصميم رفع معتمد منفصل، ونظام فرامل معتمد، وتحقق خاص بالمشروع.
سمات مخصصة
• نوع المنتج: رافعة اقتران يدوية ذات أسطوانة واحدة → رافعة يدوية مثبتة على السطح للتعامل مع الحبال في تطبيقات السفن والبوارج.
• نطاق السحب: 5-100 كيلو نيوتن → اختر وفقًا لحمل التشغيل وواجب التعامل مع الحبال.
• نطاق التثبيت: 50-1000 كيلو نيوتن → تأكيد تصنيف الفرامل أو السقاطة، أساس الاختبار، وعامل الأمان قبل الاستخدام في الاختيار الهندسي.
• سعة الأسطوانة: مخصصة → يحدد قطر الحبل وطول الحبل المطلوب أبعاد الأسطوانة.
• التشغيل: عجلة يدوية أو مقبض رافعة → اختر وفقًا لوصول المشغل وقوة اليد المطلوبة.
• السرعة / التروس: ترتيب تغيير التروس سيتم تأكيده → يمكن النظر في سرعة أعلى لأخذ الارتخاء وسرعة أقل للسحب الأثقل عند تحديدهما.
• المادة: فولاذ طري أو فولاذ مقاوم للصدأ → يجب تأكيد الدرجة الدقيقة ونطاق شهادة المادة.
• معالجة السطح: نظام طلاء إيبوكسي أو تشطيب مجلفن → اختر وفقًا لمنطقة السفينة، والتعرض للتآكل، ومتطلبات الصيانة.
• متطلبات الشهادة: متاحة حسب نطاق الطلب → يجب تأكيد شهادة الشركة المصنعة، وشهادة المواد، وشهادة التصنيف، أو فحص الشهود قبل التسعير.
كيف تعمل
يقوم المشغل بتدوير العجلة اليدوية أو مقبض الرافعة → يدفع ناقل الحركة التروس الأسطوانة الواحدة → يتم لف الحبل أو إخراجه تحت السيطرة → تحتفظ السقاطة، أو مخلب التثبيت، أو الفرامل بالأسطوانة عند الحاجة → يتم نقل شد الحبل عبر عمود الأسطوانة، والإطار، وقاعدة التركيب إلى هيكل السطح
التطبيقات
البوارج | سفن الممرات المائية الداخلية | قوارب العمل الصغيرة | سفن الخدمة | التعامل مع الحبال في أحواض بناء السفن | تعديل خط الرباط | التعامل مع الحبال المساعدة على السطح | استبدال روافع السطح اليدوية
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وإمكانية تتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
الأسئلة الشائعة
س1: كيف يجب اختيار رافعة الاقتران اليدوية اليدوية الصحيحة؟
ج1: اختر الرافعة وفقًا لسعة السحب الآمن، وحمل التثبيت، ونوع الحبل، وقطر الحبل، وطول الحبل، وسعة الأسطوانة، وطريقة التشغيل، ونسبة التروس، ومتطلبات الفرامل أو السقاطة، وظروف تركيب السطح. بالنسبة لمشاريع الاستبدال، يجب أيضًا فحص الأساس الحالي ومسار الحبل.
س2: ما هو الفرق بين سعة السحب الآمن وحمل التثبيت؟
ج2: تشير سعة السحب الآمن إلى معلمة اختيار السحب للرفع اليدوي. يشير حمل التثبيت إلى قدرة جهاز التثبيت، أو السقاطة، أو ترتيب الفرامل على الحفاظ على شد الحبل. لا ينبغي خلط هذين القيمتين، ويجب تأكيد أساس الاختبار الدقيق قبل الموافقة الهندسية.
س3: هل يمكن استخدام هذه الرافعة اليدوية كرافعة رفع؟
ج3: ليس افتراضيًا. تصف هذه الصفحة رافعة يدوية للتعامل مع الحبال على السطح. يتطلب الاستخدام في الرفع أو المتعلق بالأفراد تصميم رفع معتمد محدد، وترتيب فرامل معتمد، واختبار حمل، وموافقة تصنيف أو سلطة وفقًا لمتطلبات المشروع.

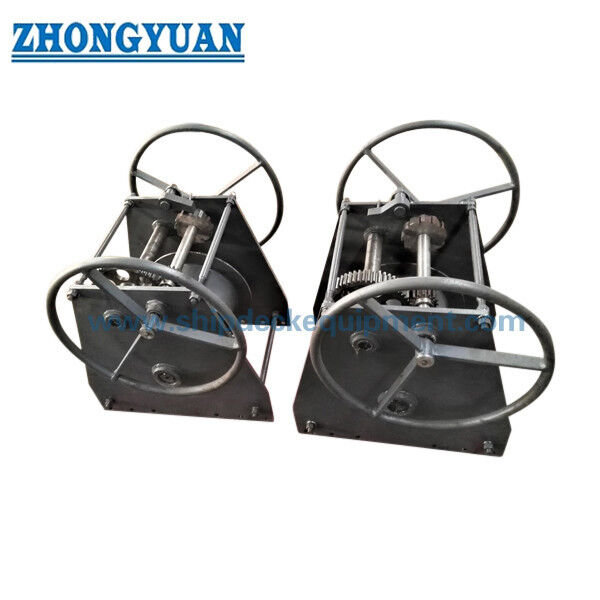

رسم لرافعة اقتران يدوية ذات أسطوانة واحدة رافعة تشغيل يدوي لمعدات سطح السفينة
