12.526 ملم الشاشة الكهربائية الرأسية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| تحميل العمل: | 6.6 كيلو نيوتن | الزائد: | 9.9 كيلو نيوتن |
|---|---|---|---|
| تحميل الدعم: | 41 كيلو نيوتن | يكتب: | محرك عمودي |
| السرعة (م / دقيقة): | ≥12 م/دقيقة | سلسلة مرساة: | Dia. ضياء. 12.5 (mm), U2 12.5 (مم)، U2 |
| مادة: | الفولاذ الطري، الصب | قوة: | محرك كهربائي |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ | ||
| إبراز: | 12.5 مم رافعة كهربائية عمودية,رافعة كهربائية عمودية 6.6KN,معدات سطح السفينة 12.5 مم |
||
منتوج وصف

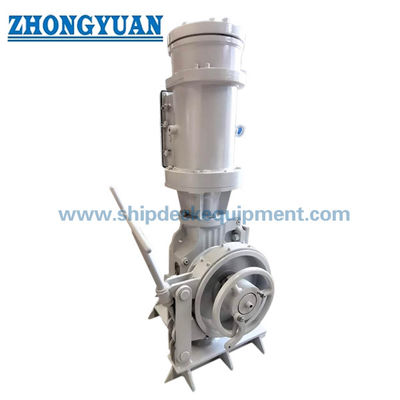

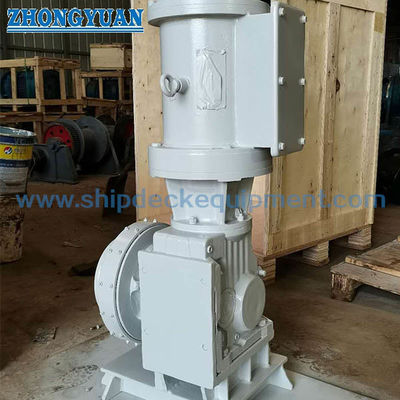

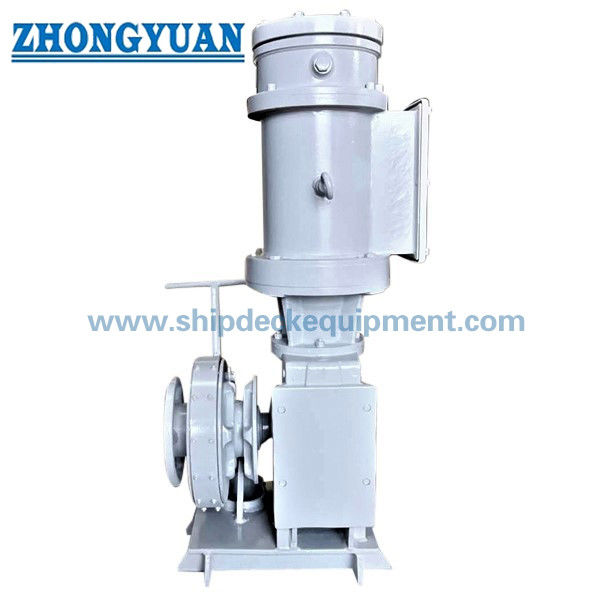

مرساة كهربائية عمودية مقاس 12.5–26 مم | غجري واحد لسطح القارب
نظرة عامة على المنتج
تم تصميم هذه الرافعة الكهربائية العمودية للسفن الصغيرة ذات المساحة المحدودة على سطح السفينة.
يقلل التصميم الرأسي من أثر التثبيت ويعتبر مثاليًا لتخطيطات سطح السفينة المدمجة.
مصممة لتخطيط سطح السفينة المدمج وحلول التثبيت الفعالة من حيث التكلفة للسفن الصغيرة.
مواصفات سريعة
- حجم السلسلة: 12.5–26 مم (U2) → يحدد توافق سلسلة المرساة
- حمل العمل: 5.9–28.7 كيلو نيوتن → يحدد نطاق قدرة التثبيت
- الحمل الداعم: 30-175 كيلو نيوتن → يحدد قوة التحمل الهيكلية
- السرعة: ≥9 م/دقيقة → تحدد كفاءة التثبيت
- قوة المحرك: 3/1.2–8.5/3.5 كيلو واط → يحدد سعة المحرك
- نوع المحرك: كهربائي → تشغيل مستقر وبسيط
- التكوين: غجري واحد → نظام تثبيت مدمج
- التركيب: عمودي → يوفر مساحة سطح السفينة
المعلمات التقنية الرئيسية
| ضياء السلسلة (مم) | حمل العمل (كيلو نيوتن) | دعم الحمل (كيلو نيوتن) | السرعة (م/دقيقة) | حمل الإرساء (كيلو نيوتن) | قوة المحرك (كيلوواط) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 3/1.2 |
| 14 / 16 / 17.5 | 8.3 / 10.9 / 13.0 | 51 / 67 / 80 | ≥9 | 8 | 4.3/1.7 |
| 19 / 20.5 / 22 | 15.3 / 17.9 / 20.6 | 95 / 110 / 126 | ≥9 | 10 | 8.5/3.5 |
| 24 / 26 | 24.5 / 28.7 | 149 / 175 | ≥9 | 20 | 8.5/3.5 |
دليل الاختيار
الخطوة 1 – حدد قطر السلسلة → 12.5–26 مم بناءً على الوعاء
الخطوة 2 – تأكيد حمل العمل → تحديد قدرة التثبيت
الخطوة 3 - تأكيد الحمل الداعم → يضمن سلامة الإمساك بالفرامل
الخطوة 4 - تأكيد حمل الإرساء ← إذا كان الإرساء الإضافي مطلوبًا
الخطوة 5 – تأكيد السرعة → ≥9 م/دقيقة متطلبات الكفاءة
الخطوة 6 – تأكيد مساحة سطح السفينة ← النوع الرأسي لمساحة محدودة
الهيكل والمكونات
محرك كهربائي | علبة التروس | عجلة غجرية | العمود الرئيسي | الفرامل | القابض | الإطار الأساسي
السمات المخصصة
- حجم السلسلة: 12.5-26 ملم → التوافق
- حمل العمل: 5.9-28.7 كيلو نيوتن → نطاق السعة
- الحمل الداعم: 30-175 كيلو نيوتن → القوة الهيكلية
- السرعة: ≥9 م/دقيقة → الكفاءة
- قوة المحرك: 3/1.2–8.5/3.5 كيلو واط → اختيار القيادة
- التثبيت: عمودي → توفير المساحة
- الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع
دليل الاستفسار
توفير حجم السلسلة ونوع السفينة والحمولة المطلوبة ومساحة السطح.
كيف يعمل
يقوم المحرك الكهربائي بتشغيل علبة التروس والغجر للتعامل مع سلسلة المرساة. تضمن الفرامل والقابض التشغيل الآمن.
التطبيقات
قوارب صغيرة | زوارق العمل | السفن الداخلية | سفن ذات سطح مدمج
الشهادات والمزايا
الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع؛ تصميم عمودي مدمج، موفر للمساحة، فعال من حيث التكلفة، موثوق.
الرسم والصور
رسم جي ايه | تخطيط التثبيت | صور المنتج
الطلب
موك: 1 | التسليم: 60-120 يوما
التعليمات
س1: لماذا النوع العمودي؟ ج: يوفر مساحة سطح السفينة.
س2: هل يجوز استخدامه للرسو؟ ج: نعم، مع وظيفة تزييفها.
س3: ما هي أحجام السلسلة المدعومة؟ ج: سلسلة U2 من 12.5 إلى 30 ملم.
