12.526 ملم الكهربائية الرأسية مرساة الرياح.

12.5–26 مم رافعة مرساة كهربائية عمودية | تصميم مدمج لمساحة سطح السفينة المحدودة

نظرة عامة على المنتج

تم تصميم رافعة المرساة الكهربائية العمودية هذه للتعامل مع سلاسل المراسي على السفن الصغيرة وترتيبات السطح الأمامي المدمجة. يقلل تكوين العمود الرأسي ذي العجلة الواحدة من بصمة الآلات حول موضع التعامل مع السلسلة ويمكن دمجه حيث تكون مساحة سطح السفينة المتاحة محدودة.

تغطي السلسلة المزودة سلاسل مراسي مقاس 12.5–26 مم، وأحمال عمل من 5.9 إلى 28.7 كيلو نيوتن، وأحمال دعم مرجعية من 30 إلى 175 كيلو نيوتن، وسرعة استعادة السلسلة لا تقل عن 9 م/دقيقة. يمكن للمعدات أيضًا أن تتضمن وظيفة التفاف مساعدة عند الحاجة. يجب أن يؤكد الاختيار النهائي درجة السلسلة وأبعاد الوصلات، وكتلة المرساة، وعمق الإرساء، وهندسة العجلة، وترتيب الفرامل ومثبت السلسلة، والإمداد الكهربائي، والأساسات على السطح، ومتطلبات جمعية التصنيف.

مواصفات سريعة

• نوع المنتج: رافعة مرساة كهربائية عمودية بعجلة واحدة → ترتيب مدمج للتعامل مع المرساة لمساحة سطح السفينة المحدودة.
• حجم السلسلة: 12.5–26 مم → يجب تأكيد درجة السلسلة الدقيقة وأبعاد الوصلات المسننة وهندسة جيوب العجلة قبل التصنيع.
• حمل العمل: 5.9–28.7 كيلو نيوتن → قيمة السلسلة المزودة للتعامل مع سلاسل المراسي؛ يجب تأكيد واجب المشروع النهائي مقابل ترتيب إرساء السفينة.
• سرعة استعادة السلسلة: ≥9 م/دقيقة → سرعة التشغيل المرجعية للسلسلة المزودة.
• حمل الدعم: 30–175 كيلو نيوتن → قيمة مرجعية للمورد؛ يجب تأكيد تعريف الحمل الدقيق ووظيفة التثبيت وأساس الاختبار قبل تقديم عرض الأسعار.
• حمل الربط / الالتفاف المساعد: 5–20 كيلو نيوتن → ينطبق فقط حيث يتم تضمين رأس التفاف مناسب؛ إنه ليس بكرة تخزين حبل أو رافعة ربط كاملة.
• محرك كهربائي: 3 / 1.2 إلى 8.5 / 3.5 كيلو واط مدخلات المحرك المرجعية → يتطلب معنى قيم الطاقة المفصولة بشرطة مائلة تأكيد المصنع.
• تركيب عمودي: ترتيب سطح مدمج → يتبع موضع المحرك، واختراق السطح، وخلو الصيانة، وتصميم الأساس الرسومات المعتمدة.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد قطر سلسلة المرساة، ودرجة السلسلة، وأبعاد الوصلات المسننة، وترتيب مرساة السفينة؛ قم بتوفير رسم للسلسلة أو أبعاد عينة لمطابقة العجلة.

الخطوة 2: قم بتوفير كتلة المرساة، وأقصى عمق للإرساء، وحمل العمل المطلوب، ومتطلبات الدعم / التثبيت المرجعية، وسرعة الاستعادة الاسمية.

الخطوة 3: قم بتأكيد ترتيب الفرامل، وترتيب القابض، وما إذا كان مثبتًا مثبت سلسلة منفصل؛ قم بتوفير متطلبات جمعية التصنيف المطبقة إن وجدت.

الخطوة 4: إذا كانت هناك حاجة للتعامل مع الحبل المساعد، قم بتوفير نوع الحبل، وقطر الحبل، وقوة الالتفاف المطلوبة، وحجم رأس الالتفاف، والرصاص المتوقع للحبل.

الخطوة 5: قم بتأكيد الإمداد الكهربائي: الجهد، التردد، الطور، واجب المحرك، طريقة البدء، متطلبات الغلاف / IP، التحكم المحلي أو عن بعد، وإيقاف الطوارئ.

الخطوة 6: قم بتوفير تخطيط السطح، وموضع أنبوب العوامة / أنبوب السلسلة، ومساحة الأساس، وخلو الصيانة، والكمية، والوجهة، ووقت التسليم المطلوب، ورسم GA / الإرساء إن وجد.

الهيكل

عجلة واحدة / رافعة كابل | عمود رئيسي عمودي | فرامل | قابض عند تحديده | محرك كهربائي | علبة تروس تخفيض | محامل | رأس التفاف اختياري | قاعدة / أساس | تحكم محلي | واجهة تحكم عن بعد عند تحديدها

عجلة واحدة، فرامل، وتكامل سطح مدمج

• يجب أن تتطابق العجلة مع الهندسة الفعلية لوصلات سلسلة المرساة. القطر الاسمي وحده لا يؤكد التفاعل الصحيح للجيب.
• حمل العمل، وحمل الدعم، وحمل كسر سلسلة المرساة، وحمل أساس السطح هي قيم مختلفة. يجب تأكيد التعريف الدقيق لعمود حمل الدعم المزود قبل استخدامه للتصميم أو الاختبار.
• تقوم الفرامل والقابض ومثبت السلسلة بوظائف مختلفة. يجب أن تتبع قدراتها المطلوبة وتسلسل تشغيلها ترتيب الإرساء المعتمد ومتطلبات جمعية التصنيف.
• يغير مثبت السلسلة المنفصل، عند تركيبه، كيفية نقل أحمال سلسلة المرساة الثابتة عبر الرافعة والهيكل الداعم. يجب تأكيد مسار الحمل النهائي من قبل مصمم السفينة أو الرسم المعتمد من قبل الفئة.
• يمكن للترتيب العمودي تقليل بصمة الآلات فوق السطح، ولكن موضع المحرك / علبة التروس، واختراق العمود، والوصول إلى المحامل، والصرف، والحماية من التآكل لا تزال تتطلب مساحة أسفل أو حول السطح.
• يجب أن ينقل الأساس سحب السلسلة، وعزم دوران الآلات، ورد فعل الفرامل، والأحمال الديناميكية إلى هيكل السطح. مسامير الأساس، واللحامات، وسمك السطح، والتعزيز هي عناصر خاصة بالسفينة.
• يجب أن يتحقق التشغيل على متن السفينة من تفاعل العجلة مع السلسلة، وتشغيل الفرامل والقابض، وحركة السلسلة عبر أنبوب العوامة / أنبوب السلسلة، ومقعد المرساة، وتشغيل مثبت السلسلة عند تركيبه.

سمات مخصصة

• تصنيف المنتج: رافعة مرساة كهربائية عمودية → ترتيب عمود رأسي بعجلة واحدة لتركيب سطح سفينة مدمج.
• رافعة الكابل: عجلة واحدة → يتم التعامل مع سلسلة مرساة واحدة بواسطة عجلة سلسلة واحدة.
• نطاق السلسلة: 12.5–26 مم → يجب تأكيد الدرجة الدقيقة وهندسة الوصلات قبل تصنيع العجلة.
• حمل العمل: 5.9–28.7 كيلو نيوتن → سلسلة تجارية مزودة؛ يجب تأكيد واجب المشروع النهائي.
• حمل الدعم: 30–175 كيلو نيوتن → مصطلح بيانات المصدر محتفظ به؛ يجب تأكيد التعريف الهندسي الدقيق وأساس الاختبار.
• السرعة: ≥9 م/دقيقة → سرعة استعادة السلسلة المرجعية.
• وظيفة الالتفاف: اختياري / يعتمد على الطراز → حمل معالجة حبل مساعد من 5–20 كيلو نيوتن حيث يتم تضمين رأس التفاف.
• المحرك: كهربائي → يجب تأكيد الجهد، والتردد، وواجب المحرك، وطريقة البدء، والحماية البيئية.
• التركيب: عمودي → ترتيب سطح مدمج؛ يتبع موضع المحرك / علبة التروس والأساس الرسومات المعتمدة.
• متطلب الشهادة: متاح وفقًا لمتطلبات المشروع ويخضع لموافقة الفئة → يجب تأكيد نطاق الفحص والشهادة قبل تقديم عرض الأسعار.

كيف تعمل

يقود المحرك الكهربائي علبة تروس التخفيض → تقوم علبة التروس بتدوير العمود الرئيسي العمودي → تتشابك العجلة الواحدة مع سلسلة المرساة → يتم رفع السلسلة أو إنزالها تحت قوة متحكم بها → تدير الفرامل والقابض العنصر العامل → يؤمن مثبت السلسلة سلسلة المرساة عند تركيبه → يعالج رأس الالتفاف الاختياري الحبل المساعد

التطبيقات

سفن شحن صغيرة | قوارب العمل | سفن الدوريات والخدمة | سفن ساحلية | قاطرات وحرف ميناء | محطات إرساء أمامية مدمجة | مشاريع بناء جديدة | مشاريع استبدال وتحديث

الشهادات والمزايا

يمكن ترتيب مراجعة التصميم، وتتبع المواد، ووثائق علبة التروس والمحرك، والفحص البعدي، والاختبار الوظيفي، واختبار الحمل المتفق عليه، واختبار الفرامل / القابض، والفحوصات الكهربائية، وفحص الطلاء، وسجلات اختبار قبول المصنع، وشهادة الفئة وفقًا لمتطلبات المشروع. الشهادات متاحة عند الطلب وفقًا لنطاق الفحص المتفق عليه وتظل خاضعة لموافقة الفئة.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

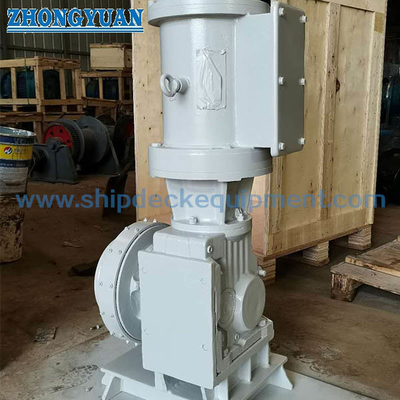

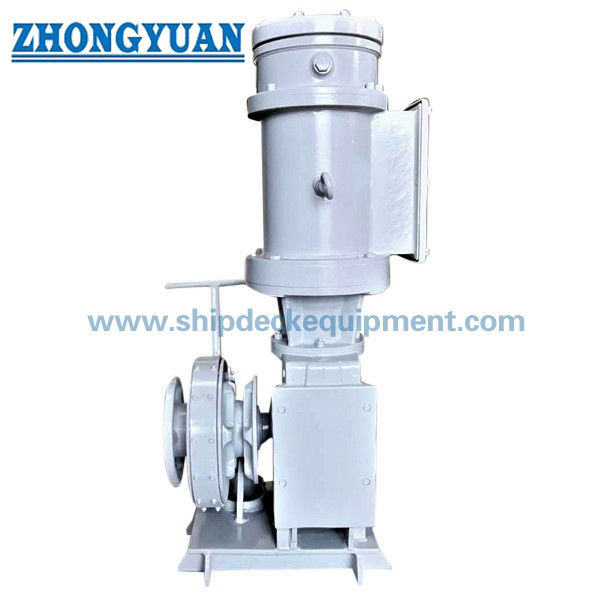

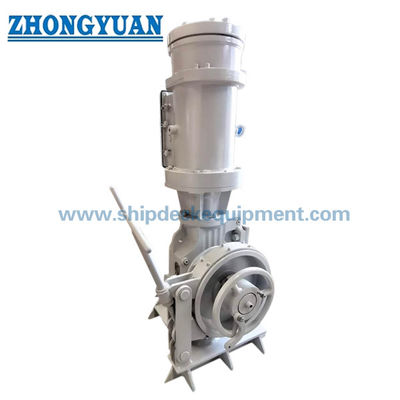

الرسومات والصور

أسئلة وأجوبة

س 1: لماذا تختار رافعة مرساة عمودية لمساحة سطح السفينة المحدودة؟

ج 1: يمكن للترتيب العمودي تقليل البصمة فوق السطح حول العجلة ويستخدم عادةً حيث يكون تخطيط السطح الأمامي مدمجًا. لا يزال يتعين على الرسومات النهائية توفير مساحة كافية للمحرك / علبة التروس، والعمود، والفرامل، ورصاص السلسلة، والوصول للصيانة.

س 2: ماذا يعني حمل الدعم 30–175 كيلو نيوتن؟

ج 2: تم الاحتفاظ به من الجدول الفني المزود، ولكن تعريفه التصميمي والاختباري الدقيق لم يتم تأكيده. قبل تقديم عرض الأسعار، قم بتأكيد ما إذا كان المشروع يقصده كمرجع لتثبيت الفرامل، أو مرجع للهيكل الداعم، أو قيمة أخرى خاصة بالشركة المصنعة.

س 3: هل يمكن للرافعة العمودية أيضًا التعامل مع حبل الربط؟

ج 3: يمكنها توفير معالجة حبل مساعدة عند تضمين رأس التفاف مناسب. لا ينبغي اعتبار ذلك نفس وظيفة رافعة الربط ذات الأسطوانة لأن رأس الالتفاف لا يخزن الحبل العامل.
