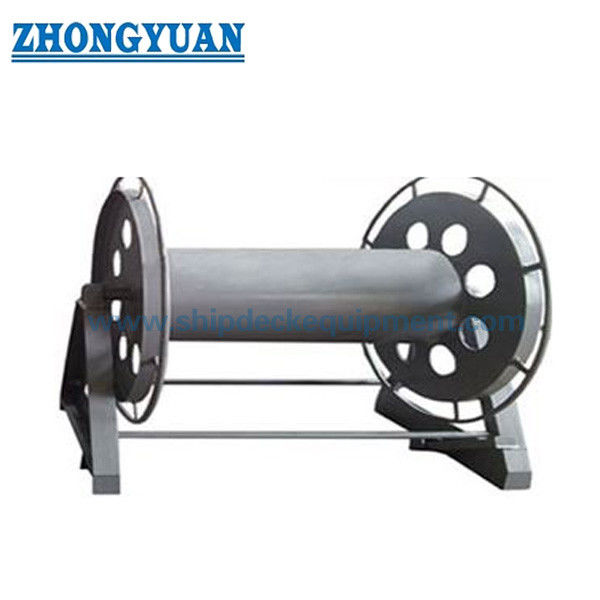

بكرة حبل فولاذي مدمجة بقطر 13-32 مم بدون مقبض | النوع CB/T 3468-92 AW لتخزين حبال السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Marine Rope Reel Manual Dri...92.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| أربعة نوع: | اكتب AW، بدون مقبض | قطر الأسلاك الفولاذية المطبقة: | 13.0 ~ 32 ملم |
|---|---|---|---|
| سعة تخزين الأسطوانة بطول السلك الصلب: | 120 ~ 190m | كمية البراغي القدم: | 6 ~ 14 |
| مادة: | 304 ، 316L من الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المصقول ، الفولاذ الطري | آحرون: | SA2.5 SANBLASTING و APOXY لمكافحة التآكل |
| إبراز: | بكرة إرساء أسلاك الفولاذ CB / T 3468-92,CB / T 3468-92 نوع AW بكرة إرساء,CB / T 3468-92 معدات سطح السفينة |
||
منتوج وصف
13 ′′32 ملم سلك الحديد المدمج طائرة حبل بدون مقبض CB / T 3468-92 نوع AW لتخزين حبل الحبل على متن السفينة
لمحة عامة عن المنتج
تم تصميم طوافة حبل الأسلاك الصلب من النوع AW لتخزين حبل الأسلاك الصلب البحري المدمج حيث لا تكون هناك حاجة إلى مقبض متطلع.
تصميم بدون مقبض يبقي ملف المكعب بسيطًا ومدمجًا. يقوم المشغلون بتدوير المكعب عن طريق القبض على حافة الطبول الخارجية ، مما يجعله مناسبًا للمساحة المحدودة على سطح السفينة والتشغيل منخفض التردد.
بالمقارنة مع ملفات النوع A التي تعمل على مقبض ، يقلل النوع AW من الأجزاء المبرزة ويوفر هيكلًا أسهل للتطبيقات الموجهة نحو التخزين.
يستخدم المكعب للتخزين فقط ، وليس لرفع أو سحب. وهو مناسب لألياف الأسلاك الفولاذية من 13 إلى 32 مم مع طول التخزين من 120 م إلى 190 م.
قاعدة مشددة ، ترتيب محملات مطلية ، الفرامل الاختيارية أو دبوس القفل ، والانتهاء السلس الحر يدعم التخزين الآمن والترتيب الأسهل على متن الطائرة.
مواصفات سريعة
- قطر الأسلاك الصلبة المطبقة: 13-32 مم -> مناسبة لتخزين الحبال الصلبة البحرية الصغيرة والمتوسطة
- التشغيل: لا يوجد مقبض، تشغيل القبض على الطبل -> يقوم المشغلون بتدوير البكرة عن طريق القبض على الحافة الخارجية للطبل
- هيكل مضغوط: لا يوجد مقبض متبرز -> أفضل للمساحة المحدودة على سطح السفينة ومساحات التخزين
- المعيار: CB/T 3468-92 نوع AW -> معيار مرجعية للفول السلكي الصلب البحري
- سعة الطبول: 120-190 م -> يتم اختيارها وفقا لقطر الحبل وطول التخزين المطلوب
- الفرامل / القفل: الفرامل القدمية أو دبوس القفل المتاحة -> يبقي البكرة مستقرة أثناء التخزين
- إصلاح القاعدة: القاعدة المكبس -> تثبيت مريح، وإزالة ونقل
- الهيكل: تصميم ثقب تخفيض الوزن -> يقلل من وزن المنتج مع الحفاظ على قوة الهيكل
- ترتيب المحامل: تصميم محامل مطلية -> دوران أسهل وكفاح يدوي أقل
- المواد: الفولاذ الخفيف / 304 / 316L الفولاذ المقاوم للصدأ -> يتم اختيارها وفقا للاحتمالات التآكل والميزانية
- معالجة السطح: الغزل الحديدي الساخن / Sa2.5 التفجير + طلاء البوكسي / الفولاذ المقاوم للصدأ الملمع -> حماية التآكل البحري
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
المعلمات التقنية الرئيسية
| النموذج | الحبل السلكي القصوى | د | D1 | D2 | (ل) | ب | هـ | البراغيث الأساسية | الوزن (كيلوغرام) | سعة حبل الطبول (م) |
| AW13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 × 6 | 58 | 120 |
| AW17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 × 8 | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 × 8 | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 × 8 | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 × 8 | 162 | 190 |
ملاحظة: يمكن تأكيد النموذج وتفاصيل الفرامل وتخطيط القاعدة وأبعاد الطبول وفقًا لرسم المشروع وتخطيط سطح السفينة.
دليل الاختيار
الخطوة 1 - تأكيد قطر الحبل -> حدد AW13، AW17، AW21، AW26 أو AW32 وفقًا لحجم الحبل
الخطوة 2 - تأكيد متطلبات الطابق المدمج -> حدد AW عندما لا يتم تفضيل مقبض
الخطوة 3 - تأكيد طريقة التشغيل -> المشغلين تدور عن طريق القبض على حافة الطبول الخارجي
الخطوة 4 - تأكيد طول التخزين -> قدرة طبل المباراة من 120 م إلى 190 م
الخطوة 5 - تأكيد متطلبات الفرامل أو القفل -> توصي بتخزين آمن وحالة ثابتة على متن الطائرة
الخطوة 6 - تأكيد تثبيت القاعدة والطلاء -> نظام القاعدة والطلاء المكبس حسب ترتيب سطح السفينة
الخطوة 7 - تأكيد متطلبات الشهادة -> شهادة اختبار الصانع أو شهادة الفئة وفقا لطلب المشروع
الهيكل
طبلة. أنابيب فولاذية. بطلة. جوهر. عمود. ترتيب محملات مُزَيَّنة. إطار دعم. قاعدة مغلفة. ثقوب لتقليل الوزن.
ميزات التصميم والجودة
- تصميم بدون مقبض -> يتجنب الرفع من المقبض ويحسن دقة التخزين
- عملية القبض على الطبل -> المشغلين تدور عن طريق الاحتفاظ الحافة الخارجية الطبل
- هيكل أبسط -> أجزاء تشغيل خارجية أقل ووضع أسهل
- فتحات تخفيض الوزن -> تخفيض وزن المنتج دون التأثير على قوة الهيكل
- مكابح القدمين أو دبوس القفل -> يبقي البكرة مستقرة أثناء التخزين أو حالة الاستعداد
- الترتيبات المزينة للمحامل -> دوران سلس وانخفاض الجهد اليدوي
- القاعدة المحفوفة -> تركيب مريح وإزالة ونقل
- حواف حرة ناعمة -> يحمي المشغلين من الحواف الحادة ويحسن سلامة التعامل
- سطح اتصال السلك السلس -> يقلل من خطر تلف السلك السلكي أثناء التلف والتخزين
سمات مخصصة
- نوع المنتج: عجلة تخزين حبل سلكي فولاذي مضغوطة بدون مقبض -> تستخدم لتخزين حبل سلكي بحري ، وليس رفعها
- المعيار: CB/T 3468-92 نوع AW -> المعيار المرجعي للفول البحري
- الحبل المطبق: حبل أسلاك فولاذي 13-32 مم -> يغطي احتياجات التخزين الصغيرة والمتوسطة القطر
- السعة: 120-190 م -> يتم اختيارها بناءً على قطر الحبل وطول التخزين المطلوب
- العملية: عملية القبض على الطبول -> المستخدمون يدورون البكرة عن طريق الاحتفاظ بجوار الطبول الخارجي
- الهيكل: لا يوجد مقبض متبرز -> مناسبة للتخزين المدمج ومساحة محدودة على سطح السفينة
- الفرامل: الفرامل المتاحة -> تحسين استقرار التخزين
- القفل: دبوس القفل متاح -> يحافظ على الأمان أثناء التخزين
- التثبيت: قاعدة محفوفة -> تركيب سهل ونقل
- المواد: الفولاذ الخفيف / 304 / 316L الفولاذ المقاوم للصدأ -> اختيار بناء على التآكل ومتطلبات الميزانية
- معالجة السطح: الغزل الحديدي الساخن / الطلاء الايبوكسي / الفولاذ المقاوم للصدأ الملمع -> حماية التآكل البحري
- تخصيص: حجم الطبول ، ترتيب القاعدة ، الفرامل ، دبوس القفل والمواد -> يدعم المتطلبات الخاصة بالمشروع
- شهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الصانعين -> يدعم مستندات المشروع ومتطلبات التفتيش
دليل الاستفسار
الرجاء تقديم قطر الحبل السلكي، وطول الحبل، ومتطلبات المساحة الضيقة، ومتطلبات الفرامل أو القفل، وترتيب تثبيت القاعدة، والمواد، ومعالجة السطح ومتطلبات الشهادة.
إذا لم تكن متأكداً من الحجم الصحيح للفول؟ أرسل لنا قطر الحبل وطول التخزين، وسنوصي بتكوين الفول المناسب.
كيف يعمل
يتم لف سلك الفولاذ على الطبل للتخزين. يقوم المشغلون بتدوير البكرة عن طريق القبض على الحافة الخارجية للطبل ، بينما يدعم ترتيب المحامل حركة سلسة.الفرامل القدم أو دبوس القفل يضمن البكرة عندما يتم تخزين الحبل أو عندما البكرة ليست في العمل.
التطبيقات
تخزين حبال الأسلاك المدمجة على سطح السفينة. مساحة محدودة على سطح السفينة. تخزين حبال الإرسال الاحتياطية. تجهيز السفينة.
الشهادات والمزايا
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار الشركات المصنعة. وتشمل المزايا هيكل خفيف الوزن ، دوران سلس ، تركيب قاعدة مشوشة ، أمان الفرامل / قفل ،حواف حرة ناعمة ومواد/طلاءات قابلة للتخصيص.
الرسم والصور
رسم الترتيب العام وصور المنتج
الطلب
تحديد: نموذج AW من النوع ، قطر الحبل السلكي ، طول الحبل ، متطلبات المساحة المدمجة ، متطلبات الفرامل أو القفل ، المواد ، المعالجة السطحية ، ترتيب القاعدة المشدودة ،الاحتياجات المتعلقة بالكمية والشهادة.
الأسئلة الشائعة
س1: لماذا اخترت AW بدون عجلة مقبض؟
ج: النوع AW مناسب عندما يفضل الهيكل المدمج وأجزاء أقل متطرفة للتطبيقات الموجهة نحو التخزين.
السؤال 2: كيف يتم تشغيل البكرة بدون مقبض؟
الجواب: يقوم المشغلون بتدوير البكرة عن طريق القبض على حافة الطبل الخارجية. يؤيد ترتيب العاملات المزينة دورانًا سلسًا.
السؤال 3: هل نوع AW أفضل لمساحة سطح محدودة؟
ج: نعم، تصميمها بدون مقبض يقلل من الأجزاء البارزة ويسهل ترتيبها في أماكن التخزين المدمجة.
السؤال 4: هل تستخدم هذه البكرة لرفع أو سحب؟
الجواب: لا، إنه عجلة تخزين لخط الأسلاك الفولاذية، وليس مروحة رفع أو مروحة سحب
س5: هل يمكن تخصيص معالجة السطح؟
الجواب: نعم، التصبغ الساخن، التفجير Sa2.5 بالإضافة إلى طلاء البوكسي، الفولاذ المقاوم للصدأ الملمع والطلاء المخصص متاح.
