بكرة حبل فولاذي مدمجة 13-32 مم بدون مقبض | تخزين حبل سلكي بمقبض أسطواني على سطح السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Marine Rope Reel Manual Dri...92.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| أربعة نوع: | اكتب AW، بدون مقبض | قطر الأسلاك الفولاذية المطبقة: | 13.0 ~ 32 ملم |
|---|---|---|---|
| سعة تخزين الأسطوانة بطول السلك الصلب: | 120 ~ 190m | كمية البراغي القدم: | 6 ~ 14 |
| مادة: | 304 ، 316L من الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المصقول ، الفولاذ الطري | آحرون: | SA2.5 SANBLASTING و APOXY لمكافحة التآكل |
| إبراز: | بكرة إرساء أسلاك الفولاذ CB / T 3468-92,CB / T 3468-92 نوع AW بكرة إرساء,CB / T 3468-92 معدات سطح السفينة |
||
منتوج وصف
بكرة حبل فولاذي مدمجة بقطر 13-32 مم بدون مقبض | تخزين حبل فولاذي بمقبض الطبل على سطح السفينة
نظرة عامة على المنتج
تم تصميم بكرة حبل فولاذي من النوع AW للتخزين المدمج للحبال الفولاذية البحرية حيث لا يلزم وجود مقبض بارز.
يُبقي تصميم عدم وجود مقبض على شكل البكرة بسيطًا ومدمجًا. يقوم المشغلون بتدوير البكرة عن طريق الإمساك بحافة الطبل الخارجية، مما يجعلها مناسبة للمساحات المحدودة على سطح السفينة والتشغيل منخفض التردد.
مقارنةً ببكرات النوع A التي تعمل بالمقبض، يقلل النوع AW الأجزاء البارزة ويوفر هيكلًا أبسط للتطبيقات الموجهة للتخزين.
تُستخدم البكرة للتخزين فقط، وليس للرفع أو السحب. وهي مناسبة للحبال الفولاذية بقطر 13 مم إلى 32 مم بطول تخزين يتراوح من 120 مترًا إلى 190 مترًا.
قاعدة مثبتة بمسامير، ترتيب محامل مزلق، فرامل اختيارية أو دبوس قفل، وتشطيب حافة خارجية ناعمة يدعم التخزين الآمن والترتيب الأسهل على متن السفينة.
مواصفات سريعة
- قطر الحبل الفولاذي المطبق: 13-32 مم -> مناسب لتخزين الحبال الفولاذية البحرية الصغيرة والمتوسطة
- التشغيل: بدون مقبض، تشغيل بمقبض الطبل -> يقوم المشغلون بتدوير البكرة عن طريق الإمساك بحافة الطبل الخارجية
- هيكل مدمج: لا يوجد مقبض بارز -> أفضل للمساحات المحدودة على سطح السفينة ومناطق التخزين
- المعيار: CB/T 3468-92 النوع AW -> معيار مرجعي لبكرات الحبال الفولاذية البحرية
- سعة الطبل: 120-190 متر -> يتم الاختيار وفقًا لقطر الحبل وطول التخزين المطلوب
- الفرامل / القفل: فرامل قدم أو دبوس قفل متاح -> يحافظ على استقرار البكرة أثناء التخزين
- تثبيت القاعدة: قاعدة مثبتة بمسامير -> تركيب وإزالة ونقل مريح
- الهيكل: تصميم ثقوب لتقليل الوزن -> يقلل من وزن المنتج مع الحفاظ على القوة الهيكلية
- ترتيب المحامل: تصميم محامل مزلق -> دوران أسهل وجهد يدوي أقل
- المادة: فولاذ طري / فولاذ مقاوم للصدأ 304 / 316L -> يتم الاختيار وفقًا لمتطلبات التآكل والميزانية
- المعالجة السطحية: جلفنة بالغمس الساخن / تفجير Sa2.5 + طلاء إيبوكسي / فولاذ مقاوم للصدأ مصقول -> حماية بحرية من التآكل
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنع
المعلمات الفنية الرئيسية
| الموديل | أقصى قطر للحبل الفولاذي (مم) | D | D1 | D2 | L | B | H | مسمار الأساس | الوزن (كجم) | سعة حبل الطبل (م) |
| AW13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 58 | 120 |
| AW17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 162 | 190 |
ملاحظة: يمكن تأكيد الموديل وتفاصيل الفرامل وترتيب القاعدة وأبعاد الطبل وفقًا لرسومات المشروع وتخطيط سطح السفينة.
دليل الاختيار
الخطوة 1 - تأكيد قطر الحبل الفولاذي -> اختر AW13، AW17، AW21، AW26 أو AW32 وفقًا لحجم الحبل
الخطوة 2 - تأكيد متطلبات المساحة المدمجة -> اختر AW عندما لا يُفضل وجود مقبض بارز
الخطوة 3 - تأكيد طريقة التشغيل -> يقوم المشغلون بتدوير البكرة عن طريق الإمساك بحافة الطبل الخارجية
الخطوة 4 - تأكيد طول التخزين -> طابق سعة الطبل من 120 مترًا إلى 190 مترًا
الخطوة 5 - تأكيد متطلبات الفرامل أو القفل -> موصى به للتخزين الآمن والحالة المستقرة على متن السفينة
الخطوة 6 - تأكيد تثبيت القاعدة والطلاء -> قاعدة مثبتة بمسامير ونظام طلاء وفقًا لترتيب سطح السفينة
الخطوة 7 - تأكيد متطلبات الشهادة -> شهادة اختبار المصنع أو شهادة فئة حسب طلب المشروع
الهيكل
الطبل | قلب طبل من الأنابيب الفولاذية | عمود | ترتيب محامل مزلق | إطار دعم | قاعدة مثبتة بمسامير | ثقوب لتقليل الوزن | فرامل قدم / دبوس قفل | هيكل مدمج بدون مقبض
مزايا التصميم والجودة
- تصميم بدون مقبض -> يتجنب المقبض البارز ويحسن ضغط التخزين
- تشغيل بمقبض الطبل -> يقوم المشغلون بتدوير البكرة عن طريق الإمساك بحافة الطبل الخارجية
- هيكل أبسط -> أجزاء تشغيل خارجية أقل وتخزين أسهل
- ثقوب لتقليل الوزن -> تقلل من وزن المنتج دون التأثير على القوة الهيكلية
- فرامل قدم أو دبوس قفل -> يحافظ على استقرار البكرة أثناء التخزين أو حالة الاستعداد
- ترتيب محامل مزلق -> دوران سلس وجهد يدوي أقل
- قاعدة مثبتة بمسامير -> تركيب وإزالة ونقل مريح
- حواف خارجية ناعمة -> تحمي المشغلين من الحواف الحادة وتحسن سلامة المناولة
- سطح تلامس حبل ناعم -> يقلل من خطر تلف الحبل الفولاذي أثناء اللف والتخزين
سمات مخصصة
- نوع المنتج: بكرة تخزين حبل فولاذي مدمجة بدون مقبض -> تستخدم لتخزين الحبال الفولاذية البحرية، وليس للرفع
- المعيار: CB/T 3468-92 النوع AW -> معيار مرجعي للبكرات البحرية
- الحبل المطبق: حبل فولاذي بقطر 13-32 مم -> يغطي احتياجات التخزين للأقطار الصغيرة والمتوسطة
- السعة: 120-190 متر -> يتم الاختيار بناءً على قطر الحبل وطول التخزين المطلوب
- التشغيل: تشغيل بمقبض الطبل -> يقوم المشغلون بتدوير البكرة عن طريق الإمساك بحافة الطبل الخارجية
- الهيكل: لا يوجد مقبض بارز -> مناسب للتخزين المدمج والمساحات المحدودة على سطح السفينة
- الفرامل: فرامل قدم متاحة -> تحسن استقرار التخزين
- القفل: دبوس قفل متاح -> يحافظ على أمان البكرة أثناء التخزين
- التركيب: قاعدة مثبتة بمسامير -> تركيب ونقل سهل
- المادة: فولاذ طري / فولاذ مقاوم للصدأ 304 / 316L -> اختر بناءً على متطلبات التآكل والميزانية
- المعالجة السطحية: جلفنة بالغمس الساخن / طلاء إيبوكسي / فولاذ مقاوم للصدأ مصقول -> حماية بحرية من التآكل
- التخصيص: حجم الطبل، ترتيب القاعدة، الفرامل، دبوس القفل والمادة -> يدعم متطلبات المشروع المحددة
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنع -> يدعم متطلبات وثائق المشروع والفحص
دليل الاستفسار
يرجى تقديم قطر الحبل الفولاذي، طول الحبل، متطلبات المساحة المدمجة، متطلبات الفرامل أو القفل، ترتيب تثبيت القاعدة، المادة، المعالجة السطحية ومتطلبات الشهادة.
لست متأكدًا من حجم البكرة الصحيح؟ أرسل لنا قطر الحبل وطول التخزين، وسنوصي بتكوين بكرة مناسب.
كيف تعمل
يتم لف الحبل الفولاذي على الطبل للتخزين. يقوم المشغلون بتدوير البكرة عن طريق الإمساك بحافة الطبل الخارجية، بينما يدعم ترتيب المحامل الحركة السلسة. تقوم فرامل القدم أو دبوس القفل بتثبيت البكرة عند تخزين الحبل أو عندما لا تكون البكرة قيد التشغيل.
التطبيقات
تخزين الحبال الفولاذية المدمجة على سطح السفينة | مساحة محدودة على سطح السفينة | تخزين حبال رباط احتياطية | تجهيز السفن | تخزين الحبال في الورشة
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنع. تشمل المزايا هيكل خفيف الوزن، دوران سلس، تركيب قاعدة مثبتة بمسامير، أمان الفرامل/القفل، حواف خارجية ناعمة ومواد/طلاءات قابلة للتخصيص.
الرسومات والصور

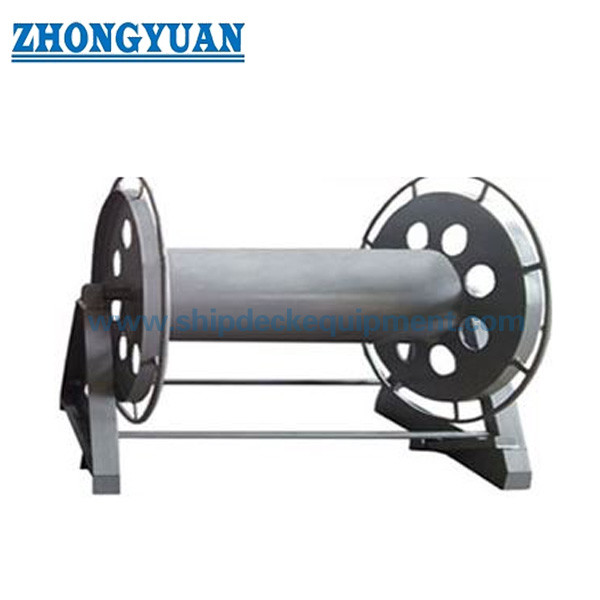

رسم الترتيب العام وصور المنتج
الطلب
حدد: موديل النوع AW، قطر الحبل الفولاذي، طول الحبل، متطلبات المساحة المدمجة، متطلبات الفرامل أو القفل، المادة، المعالجة السطحية، ترتيب القاعدة المثبتة بمسامير، الكمية ومتطلبات الشهادة.
أسئلة وأجوبة
س1: لماذا تختار بكرة AW بدون مقبض؟
ج1: النوع AW مناسب عندما يُفضل الهيكل المدمج والأجزاء البارزة الأقل للتطبيقات الموجهة للتخزين.
س2: كيف يتم تشغيل البكرة بدون مقبض؟
ج2: يقوم المشغلون بتدوير البكرة عن طريق الإمساك بحافة الطبل الخارجية. يدعم ترتيب المحامل المزلق الدوران السلس.
س3: هل النوع AW أفضل للمساحات المحدودة على سطح السفينة؟
ج3: نعم. تصميم عدم وجود مقبض يقلل من الأجزاء البارزة ويسهل ترتيبه في مناطق التخزين المدمجة.
س4: هل تستخدم هذه البكرة للرفع أو السحب؟
ج4: لا. إنها بكرة تخزين للحبال الفولاذية، وليست رافعة رفع أو رافعة سحب.
س5: هل يمكن تخصيص المعالجة السطحية؟
ج5: نعم. تتوفر الجلفنة بالغمس الساخن، تفجير Sa2.5 بالإضافة إلى طلاء الإيبوكسي، الفولاذ المقاوم للصدأ المصقول والطلاء المخصص.
