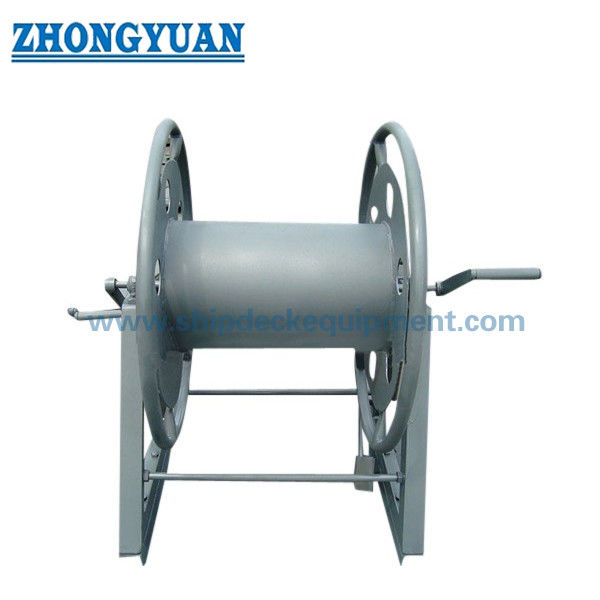

بكرة حبل فولاذي بقطر 13-32 مم مع مقبض قابل للإزالة | النوع A CB/T 3468-92 لتخزين حبال السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Marine Rope Reel Manual Dri...92.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | نوع بمقبض قابل للإزالة | قطر الأسلاك الفولاذية المطبقة: | 13.0 ~ 32 ملم |
|---|---|---|---|
| سعة تخزين الأسطوانة بطول السلك الصلب: | 120 ~ 190m | كمية البراغي القدم: | 6 ~ 14 |
| مادة: | 304 ، 316L من الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المصقول ، الفولاذ الطري | ||
| إبراز: | طوافة حبل من الفولاذ الخفيف |
||
منتوج وصف
بكرة حبل سلكي فولاذي 13-32 مم بمقبض قابل للإزالة | CB/T 3468-92 النوع A لتخزين حبل الأسلاك على متن السفن
نظرة عامة على المنتج
بكرة حبل سلكي فولاذي من النوع CB/T 3468-92 A مصممة لتخزين حبال الأسلاك الفولاذية البحرية حيث تكون سهولة التشغيل اليدوي مطلوبة.يمكن فصل المقبض القابل للإزالة بعد الاستخدام ويمكن تشغيله من الجانب الأيسر أو الأيمن حسب ترتيب السطح.
مقارنة بالبكرات بدون مقبض، فإن النوع A أكثر ملاءمة لللف والفك اليدوي المتكرر لأن المقبض يوفر تحكمًا أفضل في الدوران ويقلل من جهد المشغل.
تستخدم البكرة للتخزين فقط، وليس للرفع أو السحب. وهي مناسبة لحبال الأسلاك الفولاذية من 13 مم إلى 32 مم بطول تخزين من 120 مترًا إلى 190 مترًا.
قاعدة مثبتة بمسامير، ترتيب محامل مزيت، فرامل اختيارية أو دبوس قفل، وتشطيب حافة حرة ناعم يجعل البكرة أكثر أمانًا وسهولة في التشغيل على سطح السفينة.
مواصفات سريعة
قطر سلك الفولاذ المطبق: 13-32 مم -> مناسب لتخزين حبال الأسلاك الفولاذية البحرية الصغيرة والمتوسطة
- التشغيل: مقبض قابل للإزالة -> دوران يدوي أسهل وتحكم أفضل في التشغيل
- موضع المقبض: تشغيل من الجانب الأيسر أو الأيمن -> تشغيل مرن حسب تخطيط السطح
- المعيار: CB/T 3468-92 النوع A -> معيار مرجعي لبكرة حبل الأسلاك البحرية
- سعة الأسطوانة: 120-190 متر -> يتم الاختيار حسب قطر الحبل وطول التخزين المطلوب
- فرامل / قفل: فرامل قدم أو دبوس قفل متاح -> يحافظ على استقرار البكرة أثناء التخزين
- تثبيت القاعدة: قاعدة مثبتة بمسامير -> تركيب وإزالة ونقل مريح
- الهيكل: تصميم فتحات لتقليل الوزن -> يقلل من وزن المنتج مع الحفاظ على القوة الهيكلية
- ترتيب المحامل: تصميم محامل مزيت -> دوران أسهل وجهد يدوي أقل
- المادة: فولاذ طري / فولاذ مقاوم للصدأ 304 / 316L -> يتم الاختيار حسب متطلبات التآكل والميزانية
- المعالجة السطحية: جلفنة بالغمس الساخن / سفع Sa2.5 + طلاء إيبوكسي / فولاذ مقاوم للصدأ مصقول -> حماية بحرية من التآكل
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
- المعلمات الفنية الرئيسية
الموديل
| أقصى قطر لحبل الأسلاك (مم) | D | D1 | D2 | L | B | H | برغي الأساس | الوزن (كجم) | سعة حبل الأسطوانة (م) | A13 |
| 13.0 | 170 | 330 | 530 | 350 | 560 | 760 | M16 x 6 | 69 | 120 | A17 |
| 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 172 | 190 | ملاحظة: يمكن تأكيد الموديل وتفاصيل الفرامل وترتيب القاعدة وأبعاد الأسطوانة وفقًا لرسومات المشروع وتخطيط سطح السفينة. |
| 20.5 | 280 | 560 | 760 | 500 | 650 | 740 | M16 x 8 | 172 | 180 | A26 |
| 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 172 | 190 | ملاحظة: يمكن تأكيد الموديل وتفاصيل الفرامل وترتيب القاعدة وأبعاد الأسطوانة وفقًا لرسومات المشروع وتخطيط سطح السفينة. |
| 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 172 | 190 | ملاحظة: يمكن تأكيد الموديل وتفاصيل الفرامل وترتيب القاعدة وأبعاد الأسطوانة وفقًا لرسومات المشروع وتخطيط سطح السفينة. |
دليل الاختيار
الخطوة 1 - تأكيد قطر حبل الأسلاك -> اختر A13، A17، A20.5، A26 أو A32 حسب حجم الحبل
الخطوة 2 - تأكيد تكرار التشغيل اليدوي -> اختر النوع A عند الحاجة إلى اللف والفك المتكرر
الخطوة 3 - تأكيد جانب تشغيل المقبض -> يمكن ترتيب المقبض القابل للإزالة للتشغيل من الجانب الأيسر أو الأيمن
الخطوة 4 - تأكيد طول التخزين -> مطابقة سعة الأسطوانة من 120 مترًا إلى 190 مترًا
الخطوة 5 - تأكيد الحاجة إلى فرامل أو قفل -> موصى به للتخزين الآمن والظروف المستقرة على متن السفينة
الخطوة 6 - تأكيد تثبيت القاعدة والطلاء -> قاعدة مثبتة بمسامير ونظام طلاء حسب ترتيب سطح السفينة
الخطوة 7 - تأكيد متطلبات الشهادة -> شهادة اختبار الشركة المصنعة أو شهادة التصنيف حسب طلب المشروع
الهيكل
الأسطوانة | قلب أسطوانة من الأنابيب الفولاذية | عمود | ترتيب محامل مزيت | مقبض قابل للإزالة | إطار دعم | قاعدة مثبتة بمسامير | فتحات لتقليل الوزن | فرامل قدم / دبوس قفل
مزايا التصميم والجودة
مقبض قابل للإزالة -> يمكن إزالته بعد التشغيل لتوفير المساحة وتقليل التداخل
- تشغيل من الجانب الأيسر/الأيمن -> يدعم التشغيل اليدوي المرن حسب تخطيط السطح
- تحكم أفضل في الدوران -> مناسب لللف والفك اليدوي المتكرر
- فتحات لتقليل الوزن -> تقليل وزن المنتج دون التأثير على القوة الهيكلية
- فرامل قدم أو دبوس قفل -> يحافظ على استقرار البكرة أثناء التخزين أو حالة الاستعداد
- ترتيب محامل مزيت -> دوران سلس وجهد يدوي أقل
- قاعدة مثبتة بمسامير -> تركيب وإزالة ونقل مريح
- حواف حرة ناعمة -> تحمي المشغلين من الحواف الحادة وتحسن سلامة المناولة
- سطح تلامس حبل ناعم -> يقلل من خطر تلف حبل الأسلاك أثناء اللف والتخزين
- سمات مخصصة
نوع المنتج: بكرة تخزين حبل أسلاك فولاذي بمقبض قابل للإزالة -> تستخدم للتخزين اليدوي للحبال البحرية، وليس للرفع
- المعيار: CB/T 3468-92 النوع A -> معيار مرجعي للبكرات البحرية
- الحبل المطبق: حبل أسلاك فولاذي 13-32 مم -> يغطي احتياجات التخزين للأقطار الصغيرة والمتوسطة
- السعة: 120-190 متر -> يتم الاختيار بناءً على قطر الحبل وطول التخزين المطلوب
- ترتيب المقبض: مقبض قابل للإزالة -> يدعم التشغيل من الجانب الأيسر أو الأيمن
- الفرامل: فرامل قدم متاحة -> تحسن استقرار التخزين
- القفل: دبوس قفل متاح -> يحافظ على أمان البكرة أثناء التخزين
- التركيب: قاعدة مثبتة بمسامير -> تركيب ونقل سهل
- المادة: فولاذ طري / فولاذ مقاوم للصدأ 304 / 316L -> يتم الاختيار بناءً على متطلبات التآكل والميزانية
- المعالجة السطحية: جلفنة بالغمس الساخن / طلاء إيبوكسي / فولاذ مقاوم للصدأ مصقول -> حماية بحرية من التآكل
- التخصيص: حجم الأسطوانة، ترتيب القاعدة، الفرامل، دبوس القفل، المقبض والمادة -> يدعم متطلبات المشروع المحددة
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة -> يدعم متطلبات وثائق المشروع والفحص
- دليل الاستفسار
يرجى تقديم قطر حبل الأسلاك، طول الحبل، جانب تشغيل المقبض المفضل، الحاجة إلى فرامل أو قفل، ترتيب تثبيت القاعدة، المادة، المعالجة السطحية ومتطلبات الشهادة.
لست متأكدًا من حجم البكرة الصحيح؟ أرسل لنا قطر الحبل وطول التخزين، وسنوصي بتكوين بكرة مناسب.
كيف تعمل
يتم لف حبل الأسلاك الفولاذي على الأسطوانة عن طريق تشغيل المقبض اليدوي. يوفر المقبض القابل للإزالة رافعة للدوران ويمكن تركيبه على الجانب الأيسر أو الأيمن. يسمح ترتيب المحامل بالدوران السلس، وتؤمن الفرامل أو دبوس القفل البكرة عند تخزين الحبل.
التطبيقات
تخزين حبال الأسلاك على سطح السفينة | مناولة الحبال اليدوية المتكررة | تخزين حبال الرباط الاحتياطية | تجهيز السفن | تخزين الحبال في ورشة العمل
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة. تشمل المزايا الهيكل خفيف الوزن، الدوران السلس، تركيب القاعدة المثبتة بمسامير، أمان الفرامل/القفل، الحواف الحرة الناعمة والمواد/الطلاءات القابلة للتخصيص.
الرسومات والصور
رسم الترتيب العام وصور المنتج
الطلب
حدد: موديل النوع A، قطر حبل الأسلاك، طول الحبل، جانب تشغيل المقبض، الحاجة إلى فرامل أو قفل، المادة، المعالجة السطحية، ترتيب القاعدة المثبتة بمسامير، الكمية ومتطلبات الشهادة.
أسئلة وأجوبة
س1: لماذا تختار النوع A بمقبض قابل للإزالة؟
أ: النوع A مناسب عندما يحتاج المشغلون إلى دوران يدوي أسهل وتحكم أفضل أثناء اللف أو الفك المتكرر.
س2: هل يمكن استخدام المقبض من كلا الجانبين؟
أ: نعم. يمكن ترتيب المقبض القابل للإزالة للتشغيل من الجانب الأيسر أو الأيمن حسب تخطيط السطح.
س3: هل يمكن إزالة المقبض بعد الاستخدام؟
أ: نعم. يمكن إزالة المقبض القابل للفصل لتوفير المساحة وتقليل التداخل أثناء التخزين.
س4: هل تستخدم هذه البكرة للرفع أو السحب؟
أ: لا. إنها بكرة تخزين لحبل الأسلاك الفولاذي، وليست رافعة رفع أو رافعة سحب.
س5: هل يمكن تخصيص المعالجة السطحية؟
أ: نعم. تتوفر الجلفنة بالغمس الساخن، سفع Sa2.5 بالإضافة إلى طلاء الإيبوكسي، الفولاذ المقاوم للصدأ المصقول والمعالجة السطحية المخصصة.
بالإضافة إلى طلاء الإيبوكسي، الفولاذ المقاوم للصدأ المصقول والمعالجة السطحية المخصصة متاحة.
