13-32ملم سلك الفولاذ ريل الحبل مع مقبض قابلة للإزالة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Marine Rope Reel Manual Dri...92.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | نوع بمقبض قابل للإزالة | قطر الأسلاك الفولاذية المطبقة: | 13.0 ~ 32 ملم |
|---|---|---|---|
| سعة تخزين الأسطوانة بطول السلك الصلب: | 120 ~ 190m | كمية البراغي القدم: | 6 ~ 14 |
| مادة: | 304 ، 316L من الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المصقول ، الفولاذ الطري | ||
| إبراز: | طوافة حبل من الفولاذ الخفيف |
||
منتوج وصف

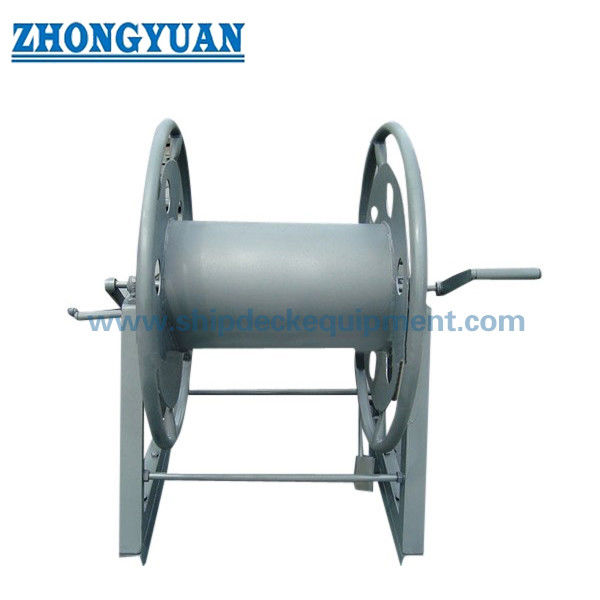

بكرة حبل سلكي فولاذي 13-32 مم بمقبض قابل للإزالة | تخزين حبل سلكي يدوي على سطح السفينة
نظرة عامة على المنتج
تم تصميم بكرة حبل سلكي فولاذي من النوع A لتخزين الحبال السلكية الفولاذية البحرية حيث تكون سهولة التشغيل اليدوي مطلوبة.
يمكن فصل المقبض القابل للإزالة بعد الاستخدام ويمكن تشغيله من الجانب الأيسر أو الأيمن وفقًا لترتيب السطح.
مقارنة بالبكرات التي لا تحتوي على مقابض، فإن النوع A أكثر ملاءمة لللف والفك اليدوي المتكرر لأن المقبض يوفر تحكمًا أفضل في الدوران ويقلل من جهد المشغل.
تستخدم البكرة للتخزين فقط، وليس للرفع أو السحب. وهي مناسبة للحبال السلكية الفولاذية من 13 مم إلى 32 مم بطول تخزين من 120 مترًا إلى 190 مترًا.
قاعدة مثبتة بمسامير، ترتيب محامل مزيت، فرامل اختيارية أو دبوس قفل، وتشطيب حافة ناعم مجاني يجعل البكرة أكثر أمانًا وسهولة في التشغيل على سطح السفينة.
مواصفات سريعة
- قطر الحبل السلكي المطبق: 13-32 مم -> مناسب لتخزين الحبال السلكية الفولاذية البحرية الصغيرة والمتوسطة
- التشغيل: مقبض قابل للإزالة -> لف يدوي أسهل وتحكم أفضل في التشغيل
- موضع المقبض: تشغيل من الجانب الأيسر أو الأيمن -> تشغيل مرن حسب تخطيط السطح
- المعيار: CB/T 3468-92 النوع A -> معيار مرجعي لبكرات الحبال السلكية الفولاذية البحرية
- سعة الأسطوانة: 120-190 متر -> يتم الاختيار حسب قطر الحبل وطول التخزين المطلوب
- الفرامل / القفل: فرامل قدم أو دبوس قفل متاح -> يحافظ على استقرار البكرة أثناء التخزين
- تثبيت القاعدة: قاعدة مثبتة بمسامير -> تركيب وإزالة ونقل مريح
- الهيكل: تصميم ثقوب لتقليل الوزن -> يقلل من وزن المنتج مع الحفاظ على القوة الهيكلية
- ترتيب المحامل: تصميم محامل مزيت -> دوران أسهل وجهد يدوي أقل
- المادة: فولاذ طري / فولاذ مقاوم للصدأ 304 / 316L -> يتم الاختيار حسب متطلبات التآكل والميزانية
- المعالجة السطحية: جلفنة بالغمس الساخن / تفجير Sa2.5 + طلاء إيبوكسي / فولاذ مقاوم للصدأ مصقول -> حماية بحرية من التآكل
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنع
المعلمات الفنية الرئيسية
| الموديل | أقصى قطر للحبل السلكي (مم) | D | D1 | D2 | L | B | H | مسمار الأساس | الوزن (كجم) | سعة حبل الأسطوانة (م) |
| A13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 69 | 120 |
| A17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 86 | 190 |
| A21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 118 | 180 |
| A26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 134 | 190 |
| A32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 172 | 190 |
ملاحظة: يمكن تأكيد الموديل وتفاصيل الفرامل وترتيب القاعدة وأبعاد الأسطوانة وفقًا لرسومات المشروع وتخطيط سطح السفينة.
دليل الاختيار
الخطوة 1 - تأكيد قطر الحبل السلكي -> اختر A13، A17، A20.5، A26 أو A32 وفقًا لحجم الحبل
الخطوة 2 - تأكيد تكرار التشغيل اليدوي -> اختر النوع A عندما يكون اللف والفك المتكرر مطلوبًا
الخطوة 3 - تأكيد جانب تشغيل المقبض -> يمكن ترتيب المقبض القابل للإزالة للتشغيل من الجانب الأيسر أو الأيمن
الخطوة 4 - تأكيد طول التخزين -> طابق سعة الأسطوانة من 120 مترًا إلى 190 مترًا
الخطوة 5 - تأكيد متطلبات الفرامل أو القفل -> موصى به للتخزين الآمن والظروف المستقرة على متن السفينة
الخطوة 6 - تأكيد تثبيت القاعدة والطلاء -> قاعدة مثبتة بمسامير ونظام طلاء وفقًا لترتيب سطح السفينة
الخطوة 7 - تأكيد متطلبات الشهادة -> شهادة اختبار المصنع أو شهادة تصنيف حسب طلب المشروع
الهيكل
الأسطوانة | قلب أسطوانة من الأنابيب الفولاذية | عمود | ترتيب محامل مزيت | مقبض قابل للإزالة | إطار دعم | قاعدة مثبتة بمسامير | ثقوب لتقليل الوزن | فرامل قدم / دبوس قفل
مزايا التصميم والجودة
- مقبض قابل للإزالة -> يمكن إزالته بعد التشغيل لتوفير المساحة وتقليل التداخل
- تشغيل من الجانب الأيسر/الأيمن -> يدعم التشغيل اليدوي المرن حسب تخطيط السطح
- تحكم أفضل في الدوران -> مناسب لللف والفك اليدوي المتكرر
- ثقوب لتقليل الوزن -> تقلل من وزن المنتج دون التأثير على القوة الهيكلية
- فرامل قدم أو دبوس قفل -> يحافظ على استقرار البكرة أثناء التخزين أو حالة الاستعداد
- ترتيب محامل مزيت -> دوران سلس وجهد يدوي أقل
- قاعدة مثبتة بمسامير -> تركيب وإزالة ونقل مريح
- حواف ناعمة مجانية -> تحمي المشغلين من الحواف الحادة وتحسن سلامة المناولة
- سطح تلامس حبل ناعم -> يقلل من خطر تلف الحبل السلكي أثناء اللف والتخزين
سمات مخصصة
- نوع المنتج: بكرة تخزين حبل سلكي فولاذي بمقبض قابل للإزالة -> تستخدم لتخزين الحبال السلكية البحرية يدويًا، وليس للرفع
- المعيار: CB/T 3468-92 النوع A -> معيار مرجعي للبكرات البحرية
- الحبل المطبق: حبل سلكي فولاذي 13-32 مم -> يغطي احتياجات التخزين ذات القطر الصغير والمتوسط
- السعة: 120-190 متر -> يتم الاختيار بناءً على قطر الحبل وطول التخزين المطلوب
- ترتيب المقبض: مقبض قابل للإزالة -> يدعم التشغيل من الجانب الأيسر أو الأيمن
- الفرامل: فرامل قدم متاحة -> تحسن استقرار التخزين
- القفل: دبوس قفل متاح -> يحافظ على أمان البكرة أثناء التخزين
- التركيب: قاعدة مثبتة بمسامير -> تركيب ونقل سهل
- المادة: فولاذ طري / فولاذ مقاوم للصدأ 304 / 316L -> اختر بناءً على متطلبات التآكل والميزانية
- المعالجة السطحية: جلفنة بالغمس الساخن / طلاء إيبوكسي / فولاذ مقاوم للصدأ مصقول -> حماية بحرية من التآكل
- التخصيص: حجم الأسطوانة، ترتيب القاعدة، الفرامل، دبوس القفل، المقبض والمادة -> يدعم المتطلبات الخاصة بالمشروع
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنع -> يدعم وثائق المشروع ومتطلبات الفحص
دليل الاستفسار
يرجى تقديم قطر الحبل السلكي، طول الحبل، جانب تشغيل المقبض المفضل، متطلبات الفرامل أو القفل، ترتيب تثبيت القاعدة، المادة، المعالجة السطحية ومتطلبات الشهادة.
لست متأكدًا من حجم البكرة الصحيح؟ أرسل لنا قطر الحبل وطول التخزين، وسنوصي بتكوين بكرة مناسب.
كيف تعمل
يتم لف الحبل السلكي الفولاذي على الأسطوانة عن طريق تشغيل المقبض اليدوي. يوفر المقبض القابل للإزالة رافعة للدوران ويمكن تركيبه على الجانب الأيسر أو الأيمن. يسمح ترتيب المحامل بالدوران السلس، وتؤمن الفرامل أو دبوس القفل البكرة عند تخزين الحبل.
التطبيقات
تخزين الحبال السلكية على سطح السفينة | مناولة الحبال اليدوية المتكررة | تخزين حبال الربط الاحتياطية | تجهيز السفن | تخزين الحبال في الورشة
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنع. تشمل المزايا الهيكل خفيف الوزن، الدوران السلس، تركيب القاعدة المثبتة بمسامير، أمان الفرامل/القفل، الحواف الحرة الناعمة والمواد/الطلاءات القابلة للتخصيص.
الرسومات والصور
رسم الترتيب العام وصور المنتج
الطلب
حدد: موديل النوع A، قطر الحبل السلكي، طول الحبل، جانب تشغيل المقبض، متطلبات الفرامل أو القفل، المادة، المعالجة السطحية، ترتيب القاعدة المثبتة بمسامير، الكمية ومتطلبات الشهادة.
أسئلة وأجوبة
س1: لماذا تختار النوع A بمقبض قابل للإزالة؟
أ: النوع A مناسب عندما يحتاج المشغلون إلى لف يدوي أسهل وتحكم أفضل أثناء اللف أو الفك المتكرر.
س2: هل يمكن استخدام المقبض من كلا الجانبين؟
نعم. يمكن ترتيب المقبض القابل للإزالة للتشغيل من الجانب الأيسر أو الأيمن حسب تخطيط السطح.
س3: هل يمكن إزالة المقبض بعد الاستخدام؟
نعم. يمكن إزالة المقبض القابل للفصل لتوفير المساحة وتقليل التداخل أثناء التخزين.
س4: هل تستخدم هذه البكرة للرفع أو السحب؟
لا. إنها بكرة تخزين للحبال السلكية الفولاذية، وليست رافعة رفع أو رافعة سحب.
س5: هل يمكن تخصيص المعالجة السطحية؟
نعم. تتوفر الجلفنة بالغمس الساخن، تفجير Sa2.5 بالإضافة إلى طلاء الإيبوكسي، الفولاذ المقاوم للصدأ المصقول والمعالجة السطحية المخصصة.
بالإضافة إلى طلاء الإيبوكسي، الفولاذ المقاوم للصدأ المصقول والمعالجة السطحية المخصصة متاحة.
