26 32 ملم سلك الحديد الكهربائي ريل الحبل.
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Motor Rope Reel Electric Mo...83.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| قطر الحبل: | 26-32 ملم | طول الحبل: | 210-220 م |
|---|---|---|---|
| سرعة الطبل: | 17-56 م/دقيقة | نوع الطبل: | طبل واحد |
| نوع محرك الأقراص: | كهربائي | قوة المحرك: | 4.3-6 كيلو واط |
| نوع التحكم: | زر | نوع الحبل: | حبل أسلاك الفولاذ |
| مادة: | الكربون الصلب والألمنيوم متاح | المعالجة السطحية: | طلاء البوكسي |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| إبراز: | CB*3048 ريل الحبل من الأسلاك الفولاذية |
||
منتوج وصف

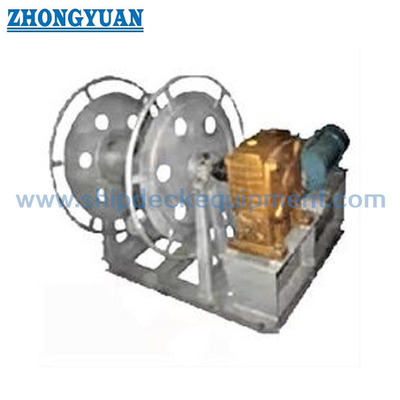

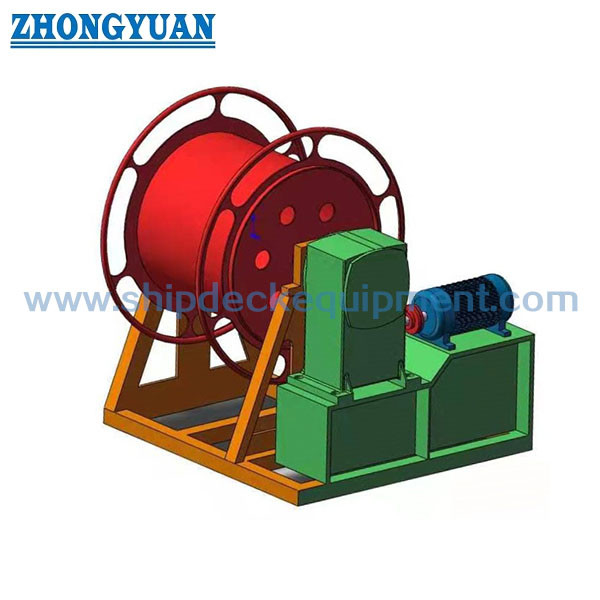

بكرة سلك فولاذي كهربائية مقاس 26-32 مم | تخزين حبل بحري أحادي الأسطوانة لسطح السفينة
نظرة عامة على المنتج
بكرة سلك فولاذي كهربائية مقاس 26-32 مم هي نوع من معدات سطح السفينة البحرية المصممة لتخزين ولف ومناولة حبال الأسلاك الفولاذية على أسطح السفن.
تُدار بكرة الحبل أحادية الأسطوانة هذه بواسطة محرك كهربائي مقترن بصندوق تروس، مما يوفر أداء لفًا مستقرًا وتشغيلًا موثوقًا وتحكمًا دقيقًا.
تدعم الدوران الأمامي والعكسي، والإيقاف الطارئ، والتشغيل اليدوي الاحتياطي في حالة انقطاع التيار الكهربائي.
تُستخدم على نطاق واسع في تخزين الحبال البحرية، والسفن البحرية، وعمليات الموانئ.
مواصفات سريعة
قطر الحبل: 26-32 مم
نوع الحبل: حبل سلك فولاذي
طول تخزين الحبل: 210-220 متر
نوع الأسطوانة: أسطوانة مفردة
نوع القيادة: محرك كهربائي + صندوق تروس
سرعة المحرك: 1350 / 410 دورة في الدقيقة
سرعة الأسطوانة: 17-56 متر/دقيقة
التحكم: زر ضغط + إيقاف طارئ
التشغيل الاحتياطي: يدوي (ترس دودي)
المادة: فولاذ كربوني / فولاذ مقاوم للصدأ
معالجة السطح: Sa2.5 + طلاء إيبوكسي
المعلمات الفنية الرئيسية
| الحد الأقصى للسلك الفولاذي قطر الحبل | سلك فولاذي الحد الأقصى للقطر. (كجم) | سلك فولاذي الطول (م) | المحرك الطاقة (كيلوواط) | سرعة المحرك الدورة في الدقيقة سرعة الحبل بالأسطوانة | متر/دقيقة 410 دورة في الدقيقة سرعة الحبل بالأسطوانة | متر/دقيقة 410 دورة في الدقيقة الأبعاد الخارجية | طول × عرض × ارتفاع (مم) الوزن (كجم) | 26 26 |
| 220 | 1120 | 1350/410 | 56 | 17 | 1330x 1360x 1175 | 545 | A32 | 360 |
| 210 | 1120 | 18 | 1430 x 1450x 1330 | 575 | النوع | الخطوة 2 - أكد طول الحبل: 210-220 متر قياسي أو مخصص |
| الحد الأقصى للسلك الفولاذي قطر الحبل | D D1 B | B1 | L | L1 | H | H1 | الوزن | كجم | A 26 | 26 300 |
| 870 | 1120 | 1360 | 550 | 1430 | 730 | 1175 | الخطوة 1 - اختر قطر الحبل: 26 مم (A26) / 32 مم (A32) | A 32 | 32 | 360 |
| 1050 | 1120 | 1450 | 650 | 1430 | 800 | 1330 | 575 | دليل اختيار بكرة الحبل | الخطوة 1 - اختر قطر الحبل: 26 مم (A26) / 32 مم (A32) | الخطوة 2 - أكد طول الحبل: 210-220 متر قياسي أو مخصص |
الخطوة 3 - اختر سرعة الأسطوانة: 17-20 متر/دقيقة (قياسي)، 50+ متر/دقيقة (كفاءة عالية)
الخطوة 4 - نظام القيادة: محرك كهربائي مع دعم يدوي
الخطوة 5 - نوع التحكم: زر ضغط (قياسي) أو عن بعد (اختياري)
ملاحظة هندسية: يجب أن يعتمد الاختيار على حجم الحبل وطول التخزين ومتطلبات السرعة.
الهيكل والمكونات
محرك كهربائي | نظام نقل صندوق التروس | بكرة أسطوانة مفردة | مجموعة عمود ومحمل | لوحة تحكم | إطار قاعدة
سمات مخصصة
المعلمة
القيمة
قطر الحبل
| 26-32 مم | طول الحبل |
| 210-220 متر | نوع الحبل |
| حبل سلك فولاذي | نوع الأسطوانة |
| أسطوانة مفردة | سرعة الأسطوانة |
| 17-56 متر/دقيقة | نوع القيادة |
| كهربائي | سرعة المحرك |
| 1350 / 410 دورة في الدقيقة | نوع التحكم |
| زر ضغط | التشغيل الاحتياطي |
| يدوي | المادة |
| فولاذ كربوني / فولاذ مقاوم للصدأ | معالجة السطح |
| طلاء إيبوكسي / مصقول | دليل التكوين المخصص والاستعلام |
| قدم: قطر الحبل، طول الحبل، السرعة المطلوبة، نوع القيادة، نوع التحكم، متطلبات التركيب. | سنوصي باختيار النموذج، والرسم الفني، وعرض الأسعار. |
كيف تعمل
يتم تشغيل بكرة الحبل بواسطة محرك كهربائي عبر صندوق تروس، مما يؤدي إلى دوران الأسطوانة للف الحبل السلكي الفولاذي أو فكه.
عندما يكون التيار الكهربائي غير متاح، يمكن التشغيل اليدوي من خلال مخفض ترس دودي.
التطبيقات
تخزين حبال سطح السفينة | أنظمة دعم الإرساء البحرية | السفن البحرية | معدات الموانئ والمرافئ | مناولة الحبال الصناعية
الشهادات والمزايا
الشهادات: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
المزايا: تشغيل مستقر، تصميم مدمج، أداء موثوق، صيانة سهلة.
الرسومات والصور
رسم الترتيب العام
رسم هيكل الأسطوانة
مخطط التركيب
معلومات الطلب
الحد الأدنى للطلب: وحدة واحدة
وقت التسليم: بناءً على المشروع
الدفع: T/T، L/C
التخصيص: متاح
أسئلة وأجوبة
س1: ما الفرق بين بكرة الحبل والرافعة؟
ج: بكرة الحبل مخصصة للتخزين، بينما الرافعة مخصصة لسحب الأحمال.
س2: هل يمكن تشغيلها بدون كهرباء؟
ج: نعم، التشغيل اليدوي متاح.
س3: هل يمكن تخصيصها؟
ج: نعم، يمكن تخصيص حجم الحبل والسرعة والتكوين.
