طراز الدوار سدادة سلسلة مرساة للسلسلة 42132 ملم CB / T 3844-2000

مانع جنزير مرساة من نوع الأسطوانة للسلاسل من 42 إلى 132 مم | CB/T 3844-2000

نظرة عامة على المنتج

مانع جنزير المرساة من النوع الأسطواني CB/T 3844-2000 هو جهاز لتثبيت السلسلة مثبت على السطح ويستخدم في ترتيبات تثبيت المرساة لتأمين جنزير المرساة ونقل قوى السلسلة إلى هيكل السفينة مع تقليل حمل التثبيت الثابت الذي يحمله الرافع. يتم تركيبه عادةً في خط جنزير المرساة بين رافع المرساة وأنبوب التوجيه.

تغطي هذه الصفحة الأحجام الاسمية من 44 إلى 132 للسلاسل من الدرجة 1 والدرجة 2 والدرجة 3 من جنزير المرساة بقطر 42-132 مم وفقًا لمعيار CB/T 3844-2000. يستخدم إصدار عام 2000 هيكلًا من ألواح فولاذية ملحومة ممتدًا إلى السطح للحام المباشر ويعزز الألواح الجانبية في منطقة دفع شفرة المانع. يجب التحقق من الارتفاع النهائي لمانع السلسلة وزاوية دخول / خروج السلسلة ومحاذاة خط السلسلة مع ترتيب السفينة ورسم التركيب المعتمد.

مواصفات سريعة

• نوع المنتج: مانع جنزير مرساة من النوع الأسطواني → يؤمن جنزير المرساة في خط التثبيت ويقلل من حمل التثبيت الذي يحمله الرافع.

• المعيار الفني: CB/T 3844-2000 → المعيار الحالي للصناعة البحرية الصينية لموانع الكابلات من النوع الأسطواني؛ ينطبق على سلاسل المرساة من الدرجة 1 و 2 و 3 من 42 إلى 132 مم.

• نطاق قطر السلسلة: 42-132 مم عبر الأحجام الاسمية 44-132 → اختر الحجم الاسمي من قطر جنزير المرساة الفعلي ورسم السفينة.

• التحقق من الحمل: يتضمن CB/T 3844-2000 إرشادات فحص القوة وأحمال الاختبار المحددة → يجب التعامل مع أي بيان بنسبة 80٪ من الحد الأدنى لقوة كسر السلسلة كأساس للتصميم / التحقق، وليس كحمل عمل آمن للمنتج.

• شفرة المانع وعمود الأسطوانة: يحدد المعيار متطلبات مواد المكونات ويتطلب أن يتم تطبيع عمود الأسطوانة وشفرة المانع قبل التشغيل الآلي → يجب تأكيد درجة المواد النهائية وأي استبدال للمشروع.

• الألواح الجانبية المقواة: يعزز إصدار عام 2000 الألواح الجانبية للهيكل في منطقة دفع شفرة المانع → يحسن نقل الحمل المحلي إلى الهيكل الملحوم وهيكل السطح.

• الأسطوانة والتزييت: يتم تزييت الأجزاء الدوارة، ويتطلب أن تدور الأسطوانة المجمعة بحرية مع تحديد موضع دقيق → يدعم حركة السلسلة والصيانة.

• حماية السطح: يحدد المعيار الأصلي طبقة واحدة من برايمر مضاد للصدأ متبوعة بطلاء بيتوميني، مع شحم على الأجزاء الدوارة → أنظمة الطلاء الحديثة مثل الإيبوكسي أو الجلفنة أو غيرها هي بدائل خاصة بالمشروع.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد مانع جنزير المرساة من النوع الأسطواني CB/T 3844-2000 والحجم الاسمي 44-132 وفقًا لقطر جنزير المرساة الفعلي.

الخطوة 2: قدم موضع تركيب السفينة، وترتيب الرافع إلى أنبوب التوجيه، وزاوية دخول السلسلة وزاوية خروج السلسلة حتى يمكن التحقق من ارتفاع خط السلسلة ومحاذاته.

الخطوة 3: تأكيد درجة جنزير المرساة، والحد الأدنى لقوة الكسر، وأساس التصميم / الاختبار المطلوب، ومتطلبات التصنيف. لا تحول بيان 80٪ من الحد الأدنى لقوة الكسر إلى حمل عمل آمن للمنتج.

الخطوة 4: تأكيد مواد المكونات وأي مكافئات حديثة معتمدة للهيكل الملحوم، والألواح الجانبية المقواة، وشفرة المانع، والأسطوانة، وعمود الأسطوانة، والجلب، والدبابيس والأجزاء ذات الصلة.

الخطوة 5: تأكيد نظام حماية السطح، ومتطلبات التزييت، ونطاق الفحص / الاختبار غير الإتلافي، ومتطلبات شهادة الشركة المصنعة أو الفئة، والكمية، ووجهة التسليم، ووقت التسليم المطلوب.

الخطوة 6: قدم رسم التخطيط العام، ورسم التركيب، وصور مرجعية أو معلومات عينة استبدال عندما يكون مانع السلسلة لمشروع إصلاح أو تحديث.

الهيكل

هيكل من ألواح فولاذية ملحومة مثبتة على السطح | أسطوانة | عمود أسطوانة | شفرة مانع / رافعة | ألواح جانبية مقواة عند منطقة دفع الشفرة | مكونات جلبة / دبوس | قاعدة ملحومة مباشرة بالسطح | أجزاء دوارة مزيتة

مزايا تثبيت جنزير المرساة والتصنيع والهندسة

• هيكل ملحوم مباشرة بالسطح → يعزز إصدار عام 2000 هيكل الألواح الفولاذية إلى السطح، مما يبسط واجهة التركيب القياسية مقارنة بالترتيب السابق.

• منطقة دفع الشفرة المقواة → يتم تركيز تقوية الألواح الجانبية المحلية حيث تنقل شفرة المانع قوة السلسلة إلى الهيكل.

• تشغيل الأسطوانة المتحكم فيه → يجب أن تدور الأسطوانة المجمعة بحرية وأن تكون في موضع دقيق؛ يتم تزييت الأجزاء الدوارة بالشحم.

• التحكم في المعالجة الحرارية → يتطلب المعيار أن يتم تطبيع عمود الأسطوانة وشفرة المانع قبل التشغيل الآلي؛ يجب اعتماد أي مسار بديل للمواد / المعالجة الحرارية.

• هندسة التركيب مهمة → يجب أن يتماشى ارتفاع مانع السلسلة وزوايا دخول / خروج السلسلة السلسلة بشكل صحيح مع الأسطوانة وشفرة المانع وتجنب التحميل الجانبي غير المقصود.

• اختبار الحمل القياسي → يتم تعريض المانع لحمل الاختبار المحدد لمدة 5 دقائق، وبعد ذلك يجب ألا تظهر المكونات الرئيسية أي تشققات أو تشوهات؛ هذا الحمل الاختبار ليس نفس مصطلح حمل العمل الآمن.

• أساس الفحص → الفحص البصري، جودة اللحام، التحقق من خصائص المواد وتشغيل الأسطوانة هي فحوصات قياسية؛ الاختبارات غير الإتلافية الإضافية ومشاهدة الفئة حسب متطلبات المشروع.

سمات مخصصة

• المعيار: CB/T 3844-2000 → المعيار الحالي لموانع الكابلات من النوع الأسطواني لجنزير المرساة من الدرجة 1 / 2 / 3 بقطر 42-132 مم.

• النوع: مانع جنزير مرساة من النوع الأسطواني / الأسطواني والرافعة → معدات تثبيت السلسلة المثبتة على السطح لأنظمة تثبيت المرساة للسفن.

• الحجم الاسمي: 44-132 → اختر من قطر جنزير المرساة الفعلي الموضح في الجدول القياسي.

• حجم السلسلة: 42-132 مم، الدرجة 1 / 2 / 3 → تتطلب الأحجام الأخرى تصميمًا أو معيارًا معتمدًا آخر.

• أساس الحمل: فحص قوة CB/T + حمل اختبار محدد → يجب عدم نشر مرجع 80٪ من الحد الأدنى لقوة الكسر كحمل عمل آمن للمنتج.

• شفرة المانع / عمود الأسطوانة: مواد محددة للمكونات ومعالجة حرارية → يتم تطبيع كليهما قبل التشغيل الآلي.

• تقوية الألواح الجانبية: مركزة عند منطقة دفع شفرة المانع → تدعم نقل الحمل المحلي إلى الهيكل.

• بيانات التركيب: زاوية دخول / خروج السلسلة وموضع التركيب مطلوبان → تأكيد ارتفاع المانع وهندسة خط السلسلة.

• أساس المواد: هيكل من ألواح فولاذية ملحومة بمواد محددة للمكونات → تتطلب المكافئات الحديثة موافقة المشروع.

• حماية السطح: برايمر قياسي + طلاء بيتوميني مع أجزاء دوارة مزيتة → الطلاءات الحديثة خاصة بالمشروع.

• الشهادات: حسب متطلبات المشروع → شهادات الشركة المصنعة / المواد وحضور الفئة تعتمد على نطاق الطلب.

كيف يعمل

يدخل جنزير المرساة إلى المانع → الأسطوانة توجه خط السلسلة → شفرة المانع / الرافعة تشتبك مع السلسلة → الهيكل المقوى ينقل الحمل إلى السطح → يتم تقليل حمل تثبيت الرافع

التطبيقات

ترتيب تثبيت المرساة للسفن | منطقة سطح الرافع | مانع السلسلة بين الرافع وأنبوب التوجيه | معدات سطح المقدمة | سفن البضائع | ناقلات النفط | ناقلات البضائع السائبة | سفن الحاويات | قوارب العمل | مشاريع البناء الجديد والإصلاح والاستبدال

الشهادات والمزايا

يمكن ترتيب الشهادات حسب متطلبات المشروع، ونطاق الفحص، وإمكانية تتبع المواد، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

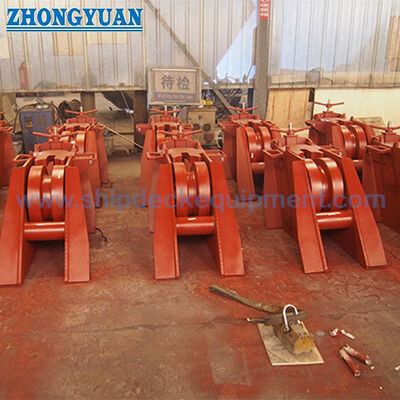

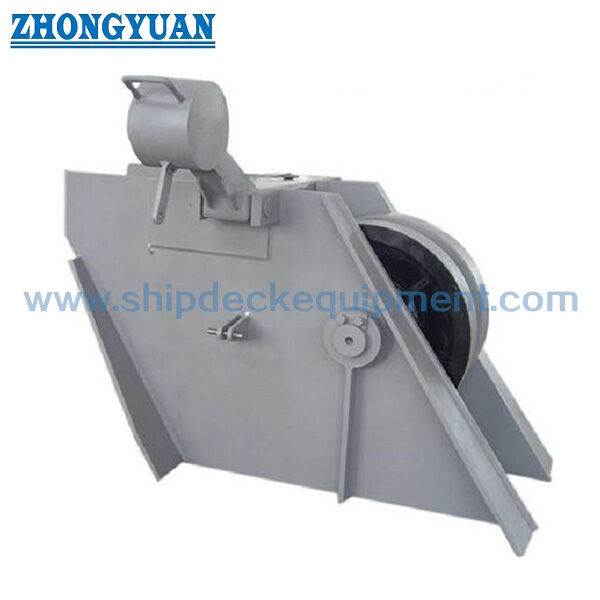

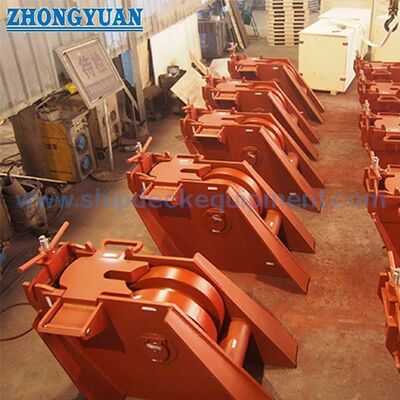

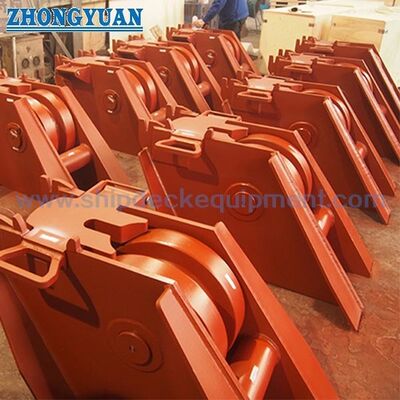

الرسومات والصور

الأسئلة الشائعة

س1: ما هي المعلومات المطلوبة لتأكيد ارتفاع مانع السلسلة؟

ج1: قدم موضع التركيب، وزوايا دخول / خروج السلسلة، والعلاقة بين الرافع وأنبوب التوجيه، وأساس السطح، وقطر السلسلة الفعلي حتى يمكن التحقق من ارتفاع خط السلسلة واشتباك شفرة المانع.

س2: هل 80٪ من الحد الأدنى لقوة كسر جنزير المرساة هو حمل عمل آمن للمنتج؟

ج2: لا. يستخدم CB/T 3844-2000 إرشادات فحص القوة وأحمال الاختبار المحددة. بيان 80٪ من الحد الأدنى لقوة الكسر هو مرجع تصميم / تحقق، وليس حمل عمل آمن للمنتج؛ المصطلحات النهائية تتبع أساس التصميم المعتمد.

س3: ما هي نقاط الجودة والفحص القياسية التي يجب التحقق منها؟

ج3: تحقق من حالة السطح واللحام، والامتثال للمواد، وتشغيل الأسطوانة الحر والدقيق، واختبار الحمل المحدد لمدة 5 دقائق. بعد الاختبار، يجب ألا تظهر المكونات الرئيسية أي تشققات أو تشوهات.
