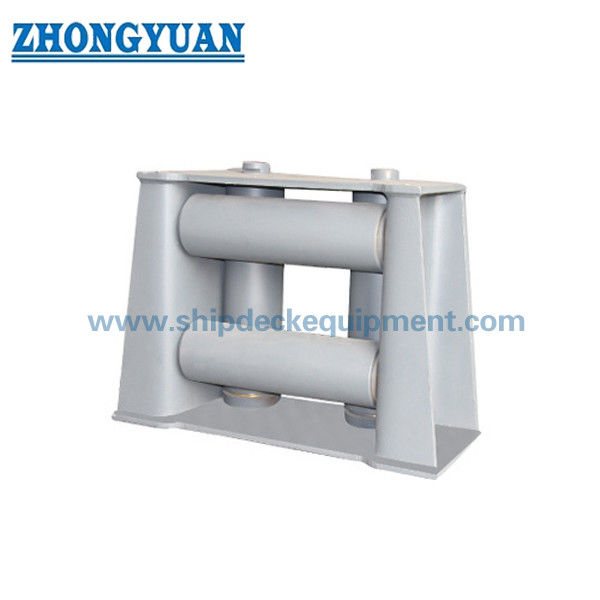

100×320 ملم أربعة أدوات عالمية لـ "فيرليد" CB/T 3062 النوع B للمحطة متعددة الاتجاهات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | النوع ب | مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ |
|---|---|---|---|
| معيار: | سي بي/تي*3062-2011 | رقم الأسطوانة: | 4 بكرات |
| أقطار الكابلات الفولاذية: | 14 ~ 44 ملم | أقطار حبل النايلون: | 36 ~ 100 ملم |
| وزن: | 112 كجم ~ 2441 كجم | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا | ||
| إبراز: | CB / T 3062-2011 أربعة أسطوانات عادلة,فولاذ CB / T 3062-2011 بأربعة أسطوانات,معدات إرساء سطح السفينة CCS |
||
منتوج وصف

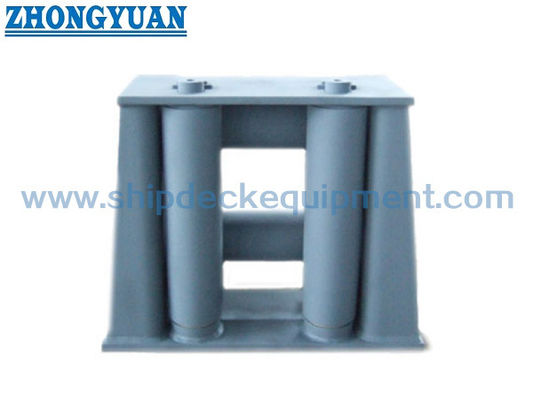

100×320 ملم أربعة أدوات عالمية لـ "فيرليد" CB/T 3062 النوع B للمحطة متعددة الاتجاهات
لمحة عامة عن المنتج
تم تصميم CB/T 3062 نوع B الأربعة أدوات فيريليد العالمية لتوجيه حبل الارتكاز متعدد الاتجاهات على سطح السفينة.
يتكون الهيكل من عجلتين عموديتين وعجلتين أفقيتين، مما يسمح بتوجيه الحبل من أربعة اتجاهات مع تحسين توزيع الحمل.
وهي مناسبة لظروف الارتباط المعقدة حيث يختلف اتجاه الحبل ، مما يوفر ارتداء الحبل المنخفض والعمل المستقر.
البصيرة الهندسية (لماذا هذا التصميم)
في ظروف الارتباط متعددة الاتجاهات ، لا يتم توزيع حمولة الحبل بالتساوي.
التكوين الأربعة أدوات توزيع الحمل عبر نقاط اتصال متعددة، والحد من الإجهاد المحلي وتحسين السلامة.
هذا التصميم يقلل أيضاً من ثني الحبل والتكسير مما يطيل عمره.
مواصفات سريعة
تشكيل العجلات: 4 عجلات (2 عمودية + 2 أفقية) → توجيه متعدد الاتجاهات
نطاق قطر العجلة: 100 ∼ 320 ملم → التوافق مع الحبل
نطاق SWL: 54-533 kN → مرجعية الحمل
نوع الحبل: أسلاك فولاذية / نايلون / اصطناعية → قابلية تطبيق واسعة
مادة: الصلب الصب / الصلب C-Mn → قوة هيكلية
معالجة السطح: Sa2.5 + طبقة البوكسي → مقاومة للتآكل
المعيار: CB/T 3062-2011 → الامتثال الصناعي
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
المعلمات التقنية الرئيسية (SWL & Size)
| الاسمية الحجم |
أسلاك الفولاذ (ديا) الحبل |
حبل النيلون | SWL (KN) |
ب | B1 | B2 | د | هـ | H1 | (ل) | L1 | L2 | L3 | t | الوزن (كيلوغرام) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
التحقق من صحة الهندسة والاختبار
يتم إجراء تحليل العناصر النهائية (FEA) للتحقق من قوة الهيكل وتوزيع الحمل.
تم إجراء اختبار الحمل على منتجات مماثلة للتحقق من صحة أداء SWL.
التصميم والتصنيع يتوافقون مع متطلبات جمعية التصنيف.
الهيكل
العجلة العليا. العجلات الأفقية السفلية. العجلات الرأسية. عمود الدبوس. محمل الشجرة. هيكل الإطار.
المقارنة بين نوع Fairlead
3 رولر فيرلياد → توجيهات اتجاهية قياسية لظروف الحمل المتوسط
4 رولر فيرلياد → توجيه متعدد الاتجاهات مع توزيع أفضل للحمل وتقليل إجهاد الحبل
النوع المفتوح Fairlead → دخول الحبل المرن ، مناسبة لزوايا الحبل المتغيرة
النوع المغلق Fairlead → مسار الحبل المتحكم به ، يمنع هروب الحبل تحت الحمل
نصيحة اختيار:
في ظل ظروف الارتباط المعقدة أو خطوط الحبل متعددة الاتجاهات ، يوصى بـ 4 أدوات للاستعمال.
لست متأكداً من أنواع السفن المناسبة التي تناسب سفينتك؟
اتصل بنا سوف نوصي بتكوين الحبل الصحيح بناءً على حجم الحبل و الحمل و ظروف العمل
تحسين الهيكل
يضمن نظام التشحيم الأمثل دوران سلس وتشغيل طويل الأمد.
تصميم محامل بوش يحسن مقاومة الارتداء وكفاءة نقل الحمولة.
تم تصميم عمود الدبوس كمكون أساسي لحمل الحمل.
مواد و خيارات السطح
يمكن تصنيع الأدوات في الفولاذ المقاوم للصدأ بالكامل أو معطيات الفولاذ المقاوم للصدأ لمقاومة التآكل.
يمكن إضافة طبقة حماية مصنوعة من المواد إلى الأطواق لتقليل ارتداء الحبل.
سطح الأرض الناعم يحمي الحبل ويحسن عمره
دليل الاختيار
الخطوة الأولى: اختيار حجم العجلة بناءً على قطر الحبل
الخطوة الثانية: تأكيد نوع الحبل → الأسلاك الصلبة / الاصطناعية
الخطوة 3 تأكيد اتجاه الحبل → متطلبات متعددة الاتجاهات
الخطوة 4 تأكيد متطلبات الحمل → الإشارة إلى SWL
الخطوة 5 تأكيد موقع التثبيت
هل تحتاج إلى مساعدة في اختيار الحجم الصحيح أو الحمولة؟ اتصل بنا للحصول على الدعم الهندسي.
سمات مخصصة
هيكل أربعة أدوات → تحكم متعدد الاتجاهات
التصميم الذي تم التحقق منه من قبل FEA → قوة موثوقة
اختبار SWL → أداء مثبت
محمل الشجرة → دوران سلس
خيارات مقاومة للتآكل → مدة خدمة طويلة
دليل الاستفسار
الرجاء ذكر قطر الحبل ونوع الحبل والحمل المطلوب وموقع التثبيت ومتطلبات الشهادة.
إذا لم تكن متأكداً من النموذج الذي يناسب سفينتك، اتصل بنا للحصول على دعم الهندسة.
كيف يعمل
يمر الحبل من خلال عدة أدوات، وتوزيع الحمل وتوجيه الاتجاه مع تقليل الاحتكاك والارتداء.
التطبيقات
إرساء السفينة. عمليات سحب. سفن الدعم البحرية.
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
الرسم والصور
رسومات الترتيبات العامة وصور المنتجات المتاحة
الطلب
MOQ: 1 وحدة. التسليم: 3060 يوما. التخصيص متاح.
الأسئلة الشائعة
السؤال الأول: لماذا تستخدم أربعة أدوات؟
ج: لتوزيع الحمل متعدد الاتجاهات وتقليل ارتداء الحبل.
س2: كيف يتم التحقق من القوة؟
ج: من خلال تحليل FEA واختبار الحمل.
س3: هل يمكن تخصيص الأدوات؟
ج: نعم، هناك خيارات حماية من الفولاذ المقاوم للصدأ أو الاصطناعي.
