100-320 مم بكرة رباعية عالمية للفتحة | CB/T 3062 نوع B فتحة تثبيت متعددة الاتجاهات لسطح السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | النوع ب | مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ |
|---|---|---|---|
| معيار: | سي بي/تي*3062-2011 | رقم الأسطوانة: | 4 بكرات |
| أقطار الكابلات الفولاذية: | 14 ~ 44 ملم | أقطار حبل النايلون: | 36 ~ 100 ملم |
| وزن: | 112 كجم ~ 2441 كجم | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا | ||
| إبراز: | CB / T 3062-2011 أربعة أسطوانات عادلة,فولاذ CB / T 3062-2011 بأربعة أسطوانات,معدات إرساء سطح السفينة CCS |
||
منتوج وصف
100-320 مم بكرة رباعية عالمية لتوجيه الحبال | CB/T 3062 النوع B بكرة توجيه متعددة الاتجاهات لسطح السفينة
نظرة عامة على المنتج

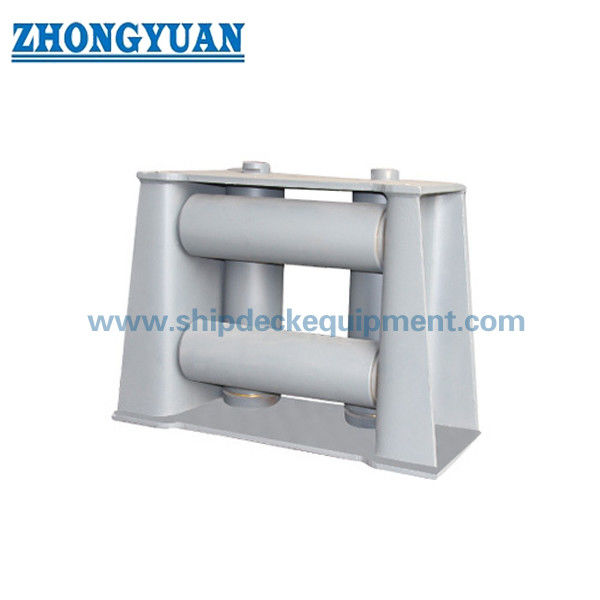

تم تصميم بكرة التوجيه العالمية رباعية البكرات من النوع B CB/T 3062 لتوجيه حبال الربط متعددة الاتجاهات على أسطح السفن.

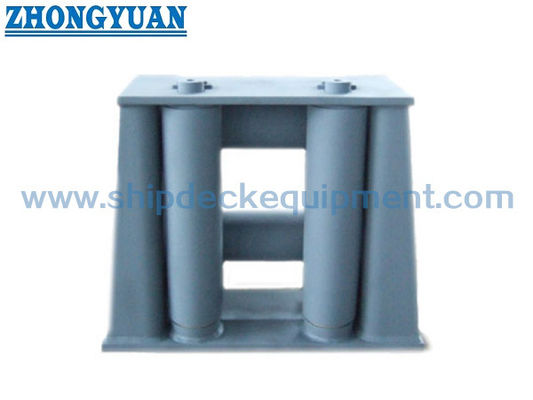

يتكون الهيكل من بكرتين عموديتين وبكرتين أفقيين، مما يسمح بتوجيه الحبل من أربعة اتجاهات مع توزيع محسّن للحمل.
وهي مناسبة لظروف الربط المعقدة حيث يتغير اتجاه الحبل، مما يوفر تآكلًا أقل للحبل وتشغيلًا مستقرًا.
رؤية هندسية (لماذا هذا التصميم)
في ظروف الربط متعددة الاتجاهات، لا يتم توزيع حمل الحبل بالتساوي.
توزع تكوينات البكرات الأربع الحمل عبر نقاط اتصال متعددة، مما يقلل الضغط الموضعي ويحسن السلامة.
يقلل هذا التصميم أيضًا من انحناء الحبل وتآكله، مما يطيل عمر الخدمة.
مواصفات سريعة
تكوين البكرات: 4 بكرات (2 عمودية + 2 أفقية) → توجيه متعدد الاتجاهات
نطاق قطر البكرة: 100-320 مم → توافق الحبل
نطاق SWL: 54-533 كيلو نيوتن → مرجع الحمل
نوع الحبل: سلك فولاذي / نايلون / صناعي → قابلية تطبيق واسعة
المادة: فولاذ مصبوب / فولاذ C-Mn → قوة هيكلية
معالجة السطح: Sa2.5 + طلاء إيبوكسي → مقاومة التآكل
المعيار: CB/T 3062-2011 → الامتثال للصناعة
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
المعلمات الفنية الرئيسية (SWL والحجم)
| اسمية الحجم |
سلك فولاذي قطر الحبل |
حبل نايلون | SWL (كيلو نيوتن) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | الوزن (كجم) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
التحقق والاختبار الهندسي
يتم إجراء تحليل العناصر المحدودة (FEA) للتحقق من القوة الهيكلية وتوزيع الحمل.
تم إجراء اختبارات التحميل على منتجات مماثلة للتحقق من أداء SWL.
يتوافق التصميم والتصنيع مع متطلبات جمعيات التصنيف.
الهيكل
بكرة علوية | بكرات أفقية سفلية | بكرات عمودية | محور دبوس | جلبة محمل | هيكل إطار
مقارنة أنواع بكرات التوجيه
بكرة توجيه بثلاث بكرات → توجيه اتجاهي قياسي لظروف التحميل المعتدلة
بكرة توجيه بأربع بكرات → توجيه متعدد الاتجاهات مع توزيع أفضل للحمل وتقليل إجهاد الحبل
بكرة توجيه مفتوحة → دخول مرن للحبل، مناسب لزوايا الحبل المتغيرة
بكرة توجيه مغلقة → مسار حبل متحكم فيه، يمنع هروب الحبل تحت الحمل
نصيحة الاختيار:
لظروف الربط المعقدة أو مسارات الحبل متعددة الاتجاهات، يوصى ببكرة التوجيه بأربع بكرات.
لست متأكدًا من نوع بكرة التوجيه المناسب لسفينتك؟
اتصل بنا - سنوصي بالتكوين الصحيح بناءً على حجم الحبل والحمل وظروف العمل الخاصة بك.
تحسين الهيكل
يضمن نظام التشحيم المحسن الدوران السلس والتشغيل طويل الأمد.
يحسن تصميم جلبة المحمل مقاومة التآكل وكفاءة نقل الحمل.
تم تصميم محور الدبوس كمكون أساسي لتحمل الحمل.
خيارات المواد والسطح
يمكن تصنيع البكرات من الفولاذ المقاوم للصدأ بالكامل أو بكسوة من الفولاذ المقاوم للصدأ لمقاومة التآكل.
يمكن إضافة طبقة حماية من المواد الاصطناعية إلى البكرات لتقليل تآكل الحبل.
يحمي السطح الأملس المصقول الحبل ويحسن عمر الخدمة.
دليل الاختيار
الخطوة 1 - اختر حجم البكرة → بناءً على قطر الحبل
الخطوة 2 - أكد نوع الحبل → سلك فولاذي / صناعي
الخطوة 3 - أكد اتجاه الحبل → متطلب متعدد الاتجاهات
الخطوة 4 - أكد متطلب الحمل → ارجع إلى SWL
الخطوة 5 - أكد موقع التركيب → موضع السطح
هل تحتاج إلى مساعدة في اختيار الحجم أو الحمل الصحيح؟ اتصل بنا للحصول على الدعم الهندسي.
سمات مخصصة
هيكل بأربع بكرات → تحكم متعدد الاتجاهات
تصميم تم التحقق منه بواسطة FEA → قوة موثوقة
SWL تم اختباره → أداء مثبت
جلبة محمل → دوران سلس
خيارات مقاومة التآكل → عمر خدمة ممتد
دليل الاستفسار
يرجى تقديم قطر الحبل، نوع الحبل، الحمل المطلوب، موضع التركيب ومتطلب الشهادة.
لست متأكدًا من النموذج المناسب لسفينتك؟ اتصل بنا للحصول على دعم الاختيار الهندسي.
كيف تعمل
يمر الحبل عبر بكرات متعددة، مما يوزع الحمل ويوجه الاتجاه مع تقليل الاحتكاك والتآكل.
التطبيقات
ربط السفن | عمليات القاطرات | سفن الدعم البحرية | توجيه الحبال متعدد الاتجاهات
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
الرسومات والصور
رسم الترتيب العام وصور المنتج متاحة
الطلب
الحد الأدنى للطلب: وحدة واحدة | التسليم: 30-60 يومًا | التخصيص متاح
الأسئلة الشائعة
س 1: لماذا نستخدم بكرة توجيه بأربع بكرات؟
ج: لتوزيع الحمل متعدد الاتجاهات وتقليل تآكل الحبل.
س 2: كيف يتم التحقق من القوة؟
ج: من خلال تحليل FEA واختبار التحميل.
س 3: هل يمكن تخصيص البكرات؟
ج: نعم، تتوفر خيارات الفولاذ المقاوم للصدأ أو الحماية الاصطناعية.
