خمسة أدوات عالمية مع أدوات أعلى ---- دليل الحبال على جانب السفينة للرصيف والجذب، CB / T 3062 نوع
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| نوع النموذج: | النوع ج | مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ |
|---|---|---|---|
| معيار: | سي بي/تي*3062-2011 | رقم الأسطوانة: | 5 بكرات |
| أقطار الكابلات الفولاذية: | 14 ~ 44 ملم، 19.5-68 ملم | أقطار حبل النايلون: | 36 ~ 100 ملم |
| وزن: | 139 ~ 2877 كجم | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي التمهيدي ، معالجة سطح مصقولة ، مجلفنة ، مخصصة متوفرة |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، رينا. | ||
| إبراز: | معدات سحب السفن,CB/T 3062 الوسائط العادية العالمية,خمسة أنابيب عجلات عالمية Fairleads |
||
منتوج وصف

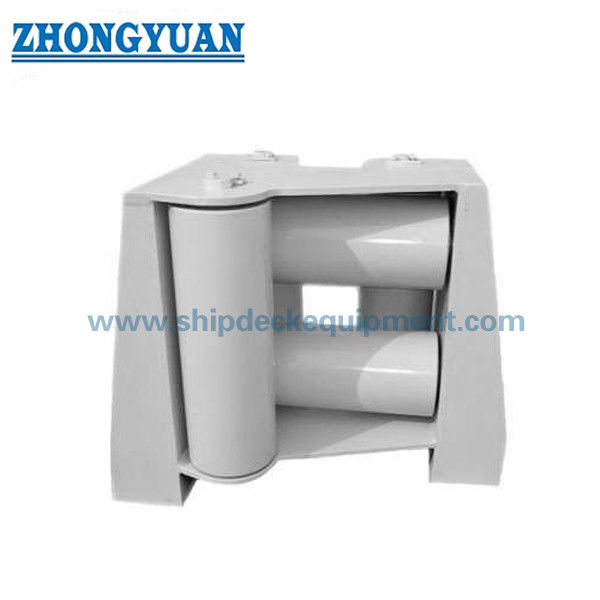

Fairlead العالمي بخمس بكرات مع الأسطوانة العلوية | دليل الحبال بجانب السفينة للرسو والقطر، نوع CB/T 3062
نظرة عامة على المنتج
إن الرصاص العالمي ذو الخمس بكرات CB/T 3062 Type C مع الأسطوانة العلوية عبارة عن أداة توجيه حبل على جانب السفينة تستخدم على سطح لوح الطفو أو منطقة الحصن حيث تحتاج حبال الإرساء أو القطر إلى دخول متحكم فيه من اتجاهات متعددة. يجمع الترتيب بين ثلاث بكرات عمودية وبكرتين أفقيتين لتوجيه حبال الأسلاك الفولاذية أو حبال النايلون من خلال فتحة الرصاص مع تقليل التلامس المنزلق وتآكل الحبل المحلي.
تم إعداد هذه الصفحة من بيانات المنتج المرفقة CB/T 3062-2011 Type C. تحدد المعلومات المرجعية عبر الإنترنت الخاصة بـ CB/T 3062-2011 المعيار باعتباره معيارًا قياسيًا لرأس الأسطوانة يغطي التصنيف والمتطلبات وطرق الاختبار وقواعد الفحص ووضع العلامات والتعبئة والنقل لرؤوس المعارض ذات الرأس الدوار. لا يوفر الجدول المرفق قيم SWL، لذلك يجب تأكيد علامات الحمل وزاوية قيادة الحبل وتعزيز الهيكل ونطاق فحص الفئة من خلال رسم المشروع أو المتطلبات القياسية الرسمية قبل عرض الأسعار.
مواصفات سريعة
- نوع المنتج: النوع C ذو الخمس أسطوانات العالمية مع الأسطوانة العلوية ← دليل حبل بجانب السفينة للتحكم في اتجاه حبل السحب والرسو.
- المرجع القياسي: CB/T 3062-2011 → يُستخدم عندما يحدد رسم الوعاء ترتيب رأس الأسطوانة CB/T.
- ترتيب الأسطوانة: 3 بكرات رأسية + 2 بكرات أفقية → يوجه مسار الحبل من اتجاهات دخول متعددة ويساعد في التحكم في مخاطر قفز الحبل.
- موضع التثبيت: جانب السفينة / سطح العائم / مقعد الحصن ← يجب فحص الهيكل الملحوم، وخلوص الفتح، والتعزيز المحلي قبل الإنتاج.
- نطاق الحبال المطبق من البيانات المقدمة: حبل سلك فولاذي 19.5-68 مم وحبل نايلون 36-100 مم → يجب أن يتبع اختيار حجم الحبل النهائي ترتيب إرساء السفينة أو قطرها.
- الأبعاد الرئيسية المتوفرة: E وF وD وd وL وL1 وL2 وL3 وB وB1 وB2 وH وH1 → مفيدة لرسم صفحات الويب وتخطيط المقعد وفحص الاستبدال.
- نطاق الوزن من البيانات المتوفرة: 182-4021 كجم → مهم للمناولة ورفع التركيب ومراجعة هيكل السطح والتعبئة وتخطيط الشحن.
- المعالجة السطحية: السفع الرملي إلى Sa 2.5 + طبقة واحدة من مادة الإيبوكسي التمهيدية أو المعالجة المصقولة أو المجلفنة أو المخصصة ← يجب أن يتبع الطلاء النهائي مواصفات السفينة.
المعلمات التقنية الرئيسية
بيانات اختيار صفحة الويب الرئيسية لـ CB/T 3062 Type C، سلسلة عالمية ذات خمس أسطوانات مع بكرة علوية. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك. يتم الاحتفاظ بجدول الأبعاد المتوفر بالكامل في قسم المرجع الهندسي لتجنب جدول صفحة الويب الواسع جدًا.
| ضياء أسلاك الفولاذ. (مم) | ضياء حبل النايلون. (مم) | ضياء الأسطوانة. د | د | ل | ب | ح | الوزن (كجم) |
| 19.5 | 36 | 100 | 40-0.5 | 644 | 324 | 508 | 182 |
| 22.5 | 40 | 120 | 50-0.5 | 728 | 384 | 552 | 282 |
| 26 | 45 | 130 | 55-0.5 | 776 | 415 | 606 | 360 |
| 32 | 70 | 150 | 65-0.5 | 880 | 475 | 670 | 532 |
| 34.5 | 80 | 160 | 70-0.5 | 940 | 507 | 710 | 675 |
| 37.5 | 85 | 180 | 80-0.5 | 1030 | 571 | 7780 (سيتم تأكيده) | 895 |
| 43 | 95 | 200 | 90-0.5 | 1136 | 632 | 820 | 1169 |
| 52 | 100 | 230 | 100-0.5 | 1256 | 723 | 910 | 1636 |
| 60.5 | - | 260 | 120-0.5 | 1430 | 815 | 1000 | 2384 |
| 68 | - | 320 | 150-0.5 | 1690 | 997 | 1130 | 4021 |
ملحوظة: تظهر قيمة H المرفقة لقطر السلك الفولاذي 37.5 ملم على أنها 7780 ويتم وضع علامة عليها للتأكيد قبل إصدار ورقة البيانات النهائية.
دليل الاختيار والاستعلام
الخطوة 1: تأكيد المعيار والنموذج المطلوبين: CB/T 3062-2011 النوع C، سلسلة عالمية ذات خمس أسطوانات مع بكرة علوية.
الخطوة 2: تأكيد نوع الحبل وحجمه: قطر حبل السلك الفولاذي، وقطر حبل النايلون، وبناء الحبل، وما إذا كان يتم استخدام الرصاص في الإرساء أو القطر أو الاستبدال.
الخطوة 3: تأكيد اتجاه سلك الحبل، وزاوية الحبل النسبية، وفتح جانب السفينة، وترتيب سطح العائم، وما إذا كانت الأسطوانة العلوية مطلوبة من خلال رسم السفينة.
الخطوة 4: تأكيد هيكل المقعد، والواجهة الملحومة، وتعزيز الهيكل/الحصن، ومساحة التثبيت، ومساحة إزالة الأسطوانة، والوصول إلى الصيانة.
الخطوة 5: تأكيد متطلبات المواد: الفولاذ C-Mn، أو الفولاذ الطري، أو الفولاذ المقاوم للصدأ، أو درجة المواد الخاصة بالمشروع؛ تأكد من تخصيص مواد العمود والجلبة والأسطوانة والإطار إذا لزم الأمر.
الخطوة 6: تأكيد المعالجة السطحية ونظام الطلاء ونطاق الفحص ومتطلبات NDT ومتطلبات شهادة الفئة والكمية ووجهة التسليم ووقت التسليم المطلوب.
الخطوة 7: تقديم رسم GA، أو رسم ترتيب جانب السفينة، أو صورة الرصاص الموجودة، أو رسم مسار الحبل، أو أبعاد الاستبدال إذا كانت متوفرة.
بناء
إطار بخمس أسطوانات من النوع C | ثلاث بكرات عمودية | بكرتان أفقيتان بما في ذلك الأسطوانة العلوية | مقعد بجانب السفينة / إطار ملحوم | الأسطح الدوارة الملامسة للحبال | مهاوي الأسطوانة والأجزاء الاحتجازية | واجهة تثبيت سطح السفينة / الطفو | متجر التمهيدي أو المعالجة السطحية المحددة
مزايا توجيه الحبل والأسطوانة والتركيب
- يستخدم الترتيب من النوع C ثلاث بكرات رأسية وبكرتين أفقيتين لتوجيه دخول الحبل من اتجاهات متعددة، وهو أمر مفيد في محطات الإرساء أو السحب بجانب السفينة حيث يمكن أن يتغير اتجاه الخط أثناء التشغيل.
- تساعد الأسطوانة الأفقية العلوية على التحكم في مسار الحبل داخل فتحة الرصاص العادلة ويمكن أن تقلل من خطر خروج الحبل من مسار التوجيه عندما يكون ترتيب الوعاء وزاوية الرصاص صحيحين.
- يقلل اتصال الأسطوانة من الاحتكاك المنزلق مقارنةً بالسطح الثابت، ولكن يجب التحقق من دوران الأسطوانة ومحاذاة العمود وحالة الشجيرة والتشحيم أو تصميم المحمل والوصول إلى الصيانة للتأكد من الأداء الفعلي للخدمة.
- تساعد الأسطح الدوارة الملساء وحواف ملامسة الحبال على تقليل التآكل المحلي على الحبال المصنوعة من الأسلاك الفولاذية وحبال النايلون. يعتمد عمر الحبل النهائي أيضًا على بناء الحبل، والحمل، وزاوية الخط، وتشطيب السطح، وحالة الصيانة.
- يفرض رد فعل حبل نقل المقعد والإطار الملحوم في هيكل سطح السفينة أو سطح العائم ؛ يجب فحص التعزيزات المحلية وتفاصيل اللحام وفتح الهيكل بواسطة حوض بناء السفن أو مكتب التصميم.
- يمكن مناقشة خيارات المواد المختلفة، ولكن يجب تأكيد درجة المادة الدقيقة للأسطوانة والإطار والعمود والجلبة والأجزاء المحتجزة قبل الإنتاج وإعداد الشهادة.
- يمكن ترتيب فحص الفئة، وشهادة المواد، وفحص الأبعاد، واختبار NDT، والاختبارات الإضافية وفقًا لمتطلبات المشروع ونطاق الفحص المتفق عليه.
السمات المخصصة
- المعيار: CB/T 3062-2011 → يُستخدم عندما يحدد حوض بناء السفن أو المالك أو رسم التصميم ترتيب رأس الأسطوانة CB/T.
- النوع: النوع C مع الأسطوانة العلوية ← تكوين عالمي بخمس أسطوانات لتوجيه حبل السفينة.
- ترتيب الأسطوانة: 3 بكرات عمودية + 2 أفقية ← تدعم الحبل متعدد الاتجاهات الممتد حول فتحة الرصاص.
- توافق الحبل: حبل سلك فولاذي 19.5-68 مم / حبل نايلون 36-100 مم من البيانات المتوفرة ← يجب التحقق من الاختيار النهائي للحبل من خلال ترتيب حبل السفينة.
- التثبيت: جانب السفينة / سطح العائم / مقعد الحصن ← يجب تأكيد الواجهة الملحومة، والتعزيز الهيكلي، وحجم الفتح، وتخليص الصيانة.
- المواد: الفولاذ C-Mn / الفولاذ الطري / الفولاذ المقاوم للصدأ → يجب تأكيد الدرجة الدقيقة وتخصيص المكونات قبل عرض الأسعار.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر متجر إيبوكسي / مصقول / مجلفن / مخصص ← الطلاء النهائي يتبع مواصفات السفينة أو متطلبات العميل.
- بيانات التحميل: SWL غير متوفرة في الجدول المرفق → لا تضع علامة SWL حتى يتم تأكيدها من خلال الجدول القياسي الرسمي أو حساب المشروع أو الرسم المعتمد.
- متطلبات الشهادة: متاحة وفقًا لنطاق الطلب → يجب تأكيد شهادة الفئة وشهادة المواد وشهادة الصانع وفحص الشهود قبل الإنتاج.
كيف يعمل
يقترب حبل الإرساء أو القطر من مقدمة جانب السفينة ← يدخل الحبل بين البكرات الرأسية والأفقية ← تدور البكرات وتوجه مسار الحبل ← تساعد الأسطوانة العلوية في الحفاظ على الحبل داخل الفتحة الخاضعة للتحكم ← يتم نقل قوة التفاعل المحلية من خلال المقعد الملحوم وهيكل جانب السفينة
التطبيقات
السفن التجارية | السفن البحرية عندما تكون محددة بالرسم | سفن الدعم البحرية عند الموافقة عليها حسب متطلبات المشروع | محطات رسو السفن | مواقف دليل حبل القطر | فتحات حبل سطح السفينة العائمة | مشاريع البناء والاستبدال الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
س 1: ما هو الفرق بين الرصاص العادل ذو الخمس بكرات من النوع C والخيط العادل البسيط؟
A1: النوع C يجمع بين ثلاث بكرات رأسية وبكرتين أفقيتين، بما في ذلك الأسطوانة العلوية، لتوجيه الحبال من خلال فتحة السفينة التي يتم التحكم فيها. إنه أكثر ملاءمة حيث يمكن أن يختلف مسار الحبل ويتطلب رسم السفينة توجيه حبل متعدد الاتجاهات.
Q2: هل يمكن استخدام هذا الدليل لكل من حبل الأسلاك الفولاذية وحبل النايلون؟
ج2: نعم، الجدول المرفق يسرد أقطار حبل الأسلاك الفولاذية من 19.5 إلى 68 ملم وأقطار حبل النايلون من 36 إلى 100 ملم. يجب أن يؤكد الاختيار النهائي أيضًا بنية الحبل وقطره وزاوية الخط وحمل التصميم وحجم الأسطوانة وترتيب جانب السفينة.
س3: هل يمكننا وضع علامة SWL على هذا الدليل استنادًا إلى الجدول المتوفر؟
ج3: لا يتضمن الجدول المرفق قيم SWL، لذلك لا ينبغي وضع علامة SWL من هذه البيانات وحدها. يجب تأكيد علامات الحمل وفقًا للجدول القياسي الرسمي وحساب المشروع والرسم المعتمد والاتفاق بين المستخدم والشركة المصنعة.
| أسلاك الفولاذ ضياء. |
سلك نايلون ضياء. |
ه | ف | د | د | ل | ليرة لبنانية | L2 | L3 | ب | ب1 | ب2 | ح | H1 | وزن (كجم) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
رسم CB/T 3062 النوع C ذو الخمس بكرات أنبوبية عالمية مع معدات سحب السفن ذات الأسطوانة العلوية
