Marine 4 Roller Universal Fairlead لتوجيه حبل رباط السفن | جيس إف 2026 النوع أ
نظرة عامة على المنتج
إن Marine 4 Roller Universal Fairlead عبارة عن سلك أسطواني قياسي يستخدم في تطبيقات توجيه حبل رسو السفن وحبل سطح السفينة. إنها تستخدم بكرتين عموديتين وبكرتين أفقيتين لتوجيه الحبال من اتجاهات مختلفة، وتقليل الاحتكاك المباشر بين الحبل وهيكل السطح، والمساعدة في حماية سطح الحبل أثناء عمليات الرسو والإرساء.
بالمقارنة مع 3 بكرات عادلة، يوفر ترتيب 4 بكرات توجيهًا أكثر اكتمالاً للحبل الأفقي والرأسي. بالمقارنة مع 5 أو 7 أو 9 بكرات عرضية، فإنه يظل حلاً قياسيًا وشائعًا ويمكن التحكم فيه من حيث التكلفة لترتيبات سطح السفينة العامة ومشاريع استبدال أحواض بناء السفن والمواضع الرائدة لحبال الإرساء الروتينية. تعتمد هذه الصفحة على بيانات JIS F 2026-1980 Type A المتوفرة لأربعة أعمدة عرض عالمية ذات بكرات أفقية.
مواصفات سريعة
• نوع المنتج: 4 أسطوانات عالمية ← أسطوانة قياسية ومشتركة لتوجيه حبل إرساء السفن بشكل عام.
• المعيار والنوع: JIS F 2026-1980 Type A → مناسب عندما يتطلب رسم المشروع هذا التكوين القياسي الياباني.
• ترتيب الأسطوانة: بكرتان عموديتان + بكرتان أفقيتان ← توفر توجيه الحبل من اتجاهات مختلفة على سطح السفينة دون وصف المنتج بأنه نوع معقد متعدد البكرات للخدمة الشاقة.
• قطر الأسطوانة الاسمي: 140 إلى 315 ملم ← يتم الاختيار وفقًا لقطر الحبل وترتيب السطح ورسم إرساء السفينة.
• قطر حبل السلك المرجعي: 18 إلى 42.5 ملم ← يستخدم للاختيار الأولي ويجب فحصه وفقًا لخطة إرساء السفينة.
• الوزن التقريبي من الجدول: 184 إلى 1232 كجم → مفيد لتخطيط الرفع والتعبئة والشحن ومراجعة التعامل مع حوض بناء السفن.
• خيارات المواد: الفولاذ C-Mn، الفولاذ الطري أو الفولاذ المقاوم للصدأ ← يجب أن تتبع المادة النهائية مواصفات المشروع ومتطلبات الفئة.
• المعالجة السطحية: التفجير إلى Sa2.5 + طبقة إيبوكسي تمهيدية، مصقولة، مجلفنة أو مخصصة ← يجب أن يتوافق الطلاء النهائي مع نظام طلاء السفينة.
المعلمات التقنية الرئيسية
معلمات صفحة الويب الرئيسية لـ JIS F 2026 Type A 4 roll fairlead العالمي. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك. يبدو أن بعض القيم في الجدول المتوفر تتطلب تأكيد الرسم وتم وضع علامة عليها في قسم الواجهة الخلفية.
| ضياء الاسمي. | ترتيب الأسطوانة | ب | ب1 | د | د1 | د2 | ح | ل | L1 | سلك حبل ضياء. | فتح الطول × العرض | الوزن كجم |
| 140 | 2 فولت + 2 ساعة | 310 | 355 | 90 | 140 | 120 | 480 | 515 | 805 | 18 | 148x195 | 184 |
| 160 | 2 فولت + 2 ساعة | 360 | 405 | 110 | 160 | 140 | 515 | 570 | 890 | 22.4 | 150x200 | 277 |
| 180 | 2 فولت + 2 ساعة | 410 | 455 | 135 | 180 | 150 | 560 | 620 | 960 | 25 | 150x199 | 387 |
| 200 | 2 فولت + 2 ساعة | 460 | 505 | 160 | 200 | 160 | 590 | 675 | 10* | 28 | 152x204 | 510 |
| 250 | 2 فولت + 2 ساعة | 565 | 610 | 200 | 250 | 200 | 715 | 825 | 1303 | 35.5 | 199x253 | 900 |
| 315 | 2 فولت + 2 ساعة | 670 | 715 | 240 | 240 | 240 | 870 | 980 | 156* | 42.5 | 253x302 | 1232 |
* قيم L1 للقطر الاسمي. تم نسخ 200 و315 كما هو مرفق ويجب تأكيدهما مقابل رسم JIS الأصلي أو رسم GA قبل استخدام الإنتاج.
دليل الاختيار والاستعلام
• الخطوة 1: تأكد من أن نوع المنتج هو JIS F 2026 Type A ذو 4 أسطوانات، وليس من النوع 3 أسطوانات أو 5 أسطوانات أو 9 أسطوانات.
• الخطوة 2: حدد قطر الأسطوانة الاسمي وفقًا لقطر حبل السلك، وزاوية سلك الحبل، وموضع الونش، وفتحة السطح، ورسم ترتيب الإرساء.
• الخطوة 3: تأكيد أساس الحمل بعناية: يجب التحقق من SWL المطلوبة والحبل MBL وعامل أمان التصميم وتعليقات الفئة من خلال رسم المشروع؛ لا تعامل حمل كسر الحبل كمنتج SWL.
• الخطوة 4: تأكيد متطلبات الهيكل والتركيب، بما في ذلك الأساس الملحوم أو المثبت بمسامير إذا كان محددًا، وتعزيز السطح، ومساحة فحص الأسطوانة، والوصول إلى التشحيم.
• الخطوة 5: التأكد من المواد، والمواد الدوارة، ومتطلبات العمود/الجلبة/المحمل، ومعالجة السطح، ونظام الطلاء، وبيئة التآكل.
• الخطوة 6: تقديم الكمية ونوع السفينة وموقع التثبيت ومتطلبات الشهادة والوجهة ووقت التسليم المطلوب والرسم والصور المرجعية إذا كانت متوفرة.
بناء
إطار فولاذي ملحوم | بكرتان عموديتان | بكرتان أفقيتان | مهاوي الأسطوانة | موضع البطانة/المحمل | سطح الأسطوانة الملامس للحبل | قاعدة الأساس | سطح طلاء بحري
التصميم / الهندسة / مزايا الجودة
• يوفر الترتيب القياسي المكون من 4 بكرات توجيهًا أكثر اكتمالًا للحبال مقارنة بالتخطيطات الأساسية المكونة من 3 بكرات مع الحفاظ على الهيكل أبسط من 5 أو 7 أو 9 بكرات.
• تساعد البكرات الأفقية والرأسية على توجيه الحبل من اتجاهات السطح المشتركة وتقليل الاحتكاك المباشر بالحواف الفولاذية الثابتة.
• تشطيب سطح الأسطوانة، ومحاذاة العمود، والدوران الحر هي نقاط تحكم مهمة لتقليل تآكل الحبال أثناء عملية الإرساء.
• الهيكل مناسب لمحطات إرساء السفن العامة، ومواضع توجيه حبال الونش، ومشاريع استبدال أحواض بناء السفن التي تتطلب وجود دليل عالمي قياسي.
• يجب أخذ الفحص والتشحيم والصيانة بعين الاعتبار أثناء تصميم الترتيب للحفاظ على دوران الأسطوانات بسلاسة أثناء الخدمة.
• يمكن مطابقة المعالجة السطحية لمواصفات طلاء حوض بناء السفن، بما في ذلك الطبقة التمهيدية للمتجر، أو الطبقة العلوية البحرية، أو النهاية المجلفنة أو تشطيب الفولاذ المقاوم للصدأ عند تحديد ذلك.
السمات المخصصة
• المعيار: JIS F 2026-1980 ← يستخدم عندما تتطلب رسومات أو مواصفات حوض بناء السفن أبعاد الرصاص العادلة القياسية اليابانية.
• النوع: النوع A → أربعة أسطوانات أنبوبية عالمية مع بكرات أفقية وفقًا لوصف المنتج المرفق.
• كمية الأسطوانة: 4 بكرات ← تكوين عالمي قياسي لمواقع توجيه حبل الإرساء المشترك.
• ترتيب البكرات: 2 بكرات عمودية + 2 أفقية ← يدعم توجيه الحبل من اتجاهات مختلفة على سطح السفينة.
• قطر الأسطوانة الاسمي: 140 / 160 / 180 / 200 / 250 / 315 مم ← اختر حسب قطر الحبل، ومساحة التركيب ورسم الوعاء.
• SWL: سيتم تأكيده من خلال رسم المشروع ← يجب تأكيد مصطلحات التحميل قبل عرض الأسعار والإنتاج.
• المواد: الفولاذ C-Mn، الفولاذ الطري أو الفولاذ المقاوم للصدأ ← تتبع المادة النهائية مواصفات الشراء ومتطلبات الفحص.
• نوع المحمل: يجب تأكيد البطانة أو المحمل أو محمل التشحيم الذاتي الاختياري ← وفقًا لتفضيلات الصيانة وحالة الخدمة.
• المعالجة السطحية: السفع Sa2.5 + طبقة إيبوكسي أولية، طلاء مصقول أو مجلفن أو حسب الطلب ← يتبع النظام النهائي مواصفات طلاء السفن.
• متطلبات الشهادة: متاحة وفقًا لمتطلبات المشروع ← يخضع نطاق شهادة الفئة للطلب وخطة التفتيش وإجراءات الموافقة على الفئة.
كيف يعمل
وضعية الرافعة أو الإرساء لأوراق الحبل ← ملامسة الحبل للأسطوانة الأفقية أو العمودية وفقًا لزاوية الرصاص ← تدور البكرات لتقليل الاحتكاك المنزلق ← يتم توجيه اتجاه الحبل عبر ترتيب السطح ← يتم نقل الحمل إلى هيكل الأساس والسطح
التطبيقات
نظام رسو السفن | توجيه حبل سطح السفينة | عملية الرسو | ونش حبل التوجيه | سفينة شحن عامة | الناقل السائبة | سفينة حاويات | القاطرة | زورق عمل | الحفارة | سفينة كرين | قارب خوازيق | مشروع إصلاح حوض بناء السفن
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة جمعية التصنيف.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
س 1: ما الذي يجعل الرصاص ذو 4 بكرات مختلفًا عن الرصاص ذو 3 بكرات؟
A1: عادةً ما يجمع السلك العادل المكون من 4 بكرات بين البكرات الرأسية والأفقية، وبالتالي يتلقى الحبل توجيهًا أكثر اكتمالاً من الترتيب الأساسي المكون من 3 بكرات. إنها مناسبة لمواقع الإرساء الشائعة على سطح السفينة حيث قد يقترب الحبل من اتجاهات مختلفة.
س2: متى يجب اختيار نوع 4 بكرات بدلاً من 5 أو 7 أو 9 بكرات؟
ج2: حدد نوع الأسطوانة الأربعة عندما تحتاج السفينة إلى دليل عالمي قياسي ومشترك وخاضع للتحكم في التكلفة لتوجيه حبل الإرساء الروتيني. حدد 5 أو 7 أو 9 أنواع من البكرات فقط عندما يتطلب مسار الحبل أو نطاق زاوية الرصاص أو ترتيب الوعاء تخطيط توجيه متعدد البكرات أكثر تعقيدًا.
س3: هل يمكن إصلاح SWL من هذا الجدول؟
A3: لا. الجدول المرفق يعطي الأبعاد وقطر حبل السلك المرجعي وحجم الفتح والوزن. يجب تأكيد SWL أو أساس التحميل من خلال رسم المشروع وحبل MBL وعامل الأمان ومتطلبات الفئة قبل عرض الأسعار أو الإنتاج.
| الاسمي ضياء. |
ب | ب1 | ب | ب1 | ب2 | د | د1 | د2 | ح | ح | h1 | h2 | ل | L1 | ل | l1 | 12 | سلك حبل ضياء. |
افتتاح (طول × عرض) |
وزن (كجم) |
| 140 | 310 | 355 | 150 | 69 | 20 | 90 | 140 | 120 | 480 | 275 | 130 | 40 | 515 | 805 | 335 | 120 | 60 | 18 | 148x195 | 184 |
| 160 | 360 | 405 | 175 | 82 | 22 | 110 | 160 | 140 | 515 | 290 | 145 | 45 | 570 | 890 | 365 | 135 | 65 | 22.4 | 150x200 | 277 |
| 180 | 410 | 455 | 200 | 95 | 24 | 135 | 180 | 150 | 560 | 315 | 155 | 50 | 620 | 960 | 390 | 145 | 70 | 25 | 150x199 | 387 |
| 200 | 460 | 505 | 225 | 108 | 26 | 160 | 200 | 160 | 590 | 330 | 170 | 60 | 675 | 10 | 420 | 160 | 80 | 28 | 152x204 | 510 |
| 250 | 565 | 610 | 280 | 133 | 30 | 200 | 250 | 200 | 715 | 415 | 195 | 75 | 825 | 1303 | 520 | 210 | 105 | 35.5 | 199x253 | 900 |
| 315 | 670 | 715 | 330 | 159 | 34 | 240 | 240 | 240 | 870 | 520 | 220 | 90 | 980 | 156 | 620 | 260 | 130 | 42.5 | 253x302 | 1232 |

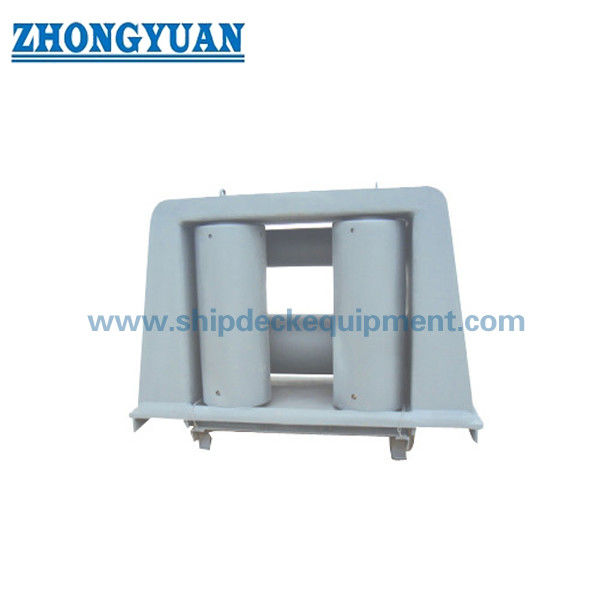

رسم JIS F 2026 من النوع A ذو أربعة أنابيب أسطوانية عالمية مع معدات رسو السفن ذات بكرات أفقية
