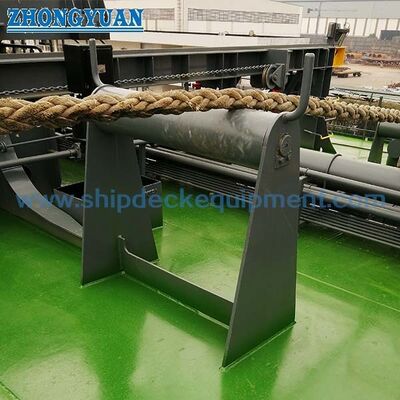

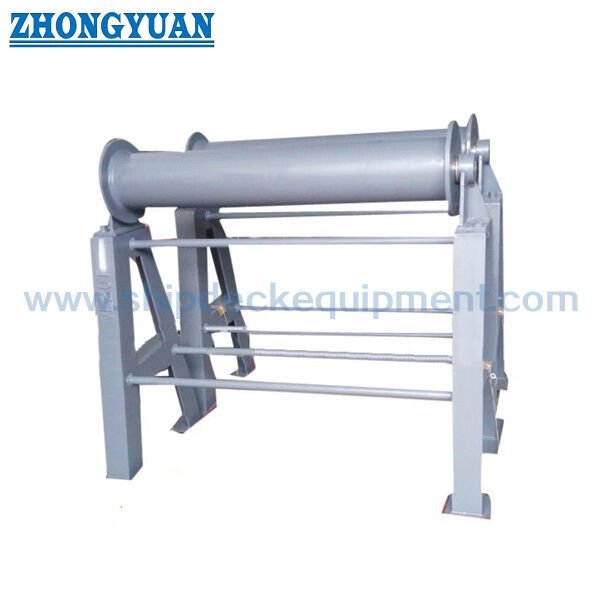

منتصف السطح الداخلي للأسطوانة الأفقية Fairlead | CB/T 435 النوع B لدعم حبل رباط السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | سي بي/تي 435-2005 | يكتب: | تم تركيب سطح اللوحة الداخلية من النوع B |
|---|---|---|---|
| أقطار الأسطوانة: | 200 و 250 ملم | وزن: | 123.5 و 197.5 كجم |
| مواد: | C-Mn الصلب والفولاذ الطري والفولاذ المقاوم للصدأ | المعالجة السطحية: | الرملية إلى S2.5 + طبقة واحدة من البرايمر محل الايبوكسي ، الملمع ، المسالج ، المعالجة السطحية المخصص |
| شهادات التصنيف: | شهادة صانع، CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، إلخ | ||
| إبراز: | الدرج الأفقي الداخلي للدراجات |
||
منتوج وصف
منتصف السطح الداخلي للأسطوانة الأفقية Fairlead | CB/T 435 النوع B لدعم حبل رباط السفن
نظرة عامة على المنتج
يتم تثبيت شريط الأسطوانة الأفقي الداخلي CB/T 435 Type B المثبت على السطح في منطقة السطح الأوسط بين شريط الأسطوانة بجانب السفينة ورافعة الإرساء الوسطى. وتتمثل وظيفتها الرئيسية في العمل كنقطة دعم وسيطة لسلك حبل الإرساء الطويل، خاصة عندما تكون الرافعة بعيدة عن جانب السفينة وتقع أنابيب سطح السفينة أو التركيبات أو الأعضاء الهيكلية بين الرافعة ومقدمة جانب السفينة.
على عكس النوع A، الذي يتم ترتيبه على جانب السفينة واستخدامه مع أسطوانة عادلة بجانب السفينة، فإن النوع B عبارة عن أسطوانة دعم مثبتة على سطح السفينة. فهو يساعد على منع حبل الإرساء من الترهل على سطح السفينة، ويساعد الحبل في عبور عوائق سطح السفينة، ويمكنه ضبط سلك الحبل في الاتجاه الرأسي. يشتمل ترتيب المحمل الأسطواني على أخدود زيت تشحيم من أجل دوران سلس. عندما يتجاوز ارتفاع الرصاص العادل 700 مم، يمكن ترتيب تقوية القاع المستعرض وتعزيز الدعامة لتحسين الاستقرار؛ يجب تأكيد تفاصيل التعزيز النهائية وفقًا لترتيب سطح السفينة ورسم المشروع.
مواصفات سريعة
- نوع المنتج: رأس الأسطوانة الأفقي الداخلي في منتصف السطح ← نقطة الدعم الوسيطة بين رأس الأسطوانة الأفقي على جانب السفينة ورافعة الإرساء الوسطى.
- المعيار والنوع: CB/T 435-2005 النوع B → ترتيب مثبت على سطح السفينة، يختلف عن الترتيب على جانب السفينة من النوع A.
- قطر الأسطوانة الاسمي: 200 مم و250 مم ← حجمان قياسيان من البكرات لترتيبات حمل الإرساء المختلفة وترتيبات حبل الرصاص.
- قيم جدول SWL المتوفرة: 100 كيلو نيوتن و210 كيلو نيوتن → يجب التحقق من الاختيار من خلال ترتيب إرساء السفينة، وزاوية سلك الحبل، وهيكل السطح، ومتطلبات الفئة.
- خيارات الطول: 600 / 800 / 1000 / 1200 مم في الجدول المرفق ← مفيد لمطابقة مسافة السطح بين ونش الإرساء الأوسط ورباط الأسطوانة بجانب السفينة.
- مرجع الوزن النموذجي: 123.5 كجم و197.5 كجم ← محسوب على أساس الطول = 800 مم والارتفاع = 1200 مم وفقًا للملاحظة المرفقة.
- دوران الأسطوانة: تصميم المحمل مع أخدود زيت التشحيم ← يساعد في الحفاظ على الدوران المرن وتقليل احتكاك الحبل المحلي أثناء التشغيل.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر متجر إيبوكسي بطبقة واحدة كمرجع → يمكن مناقشة المعالجة السطحية المجلفنة أو المصقولة أو المخصصة عند تحديدها.
المعلمات التقنية الرئيسية
| القطر الاسمي | د | د1 | ت | T1 | ح | ب | ل | L1 | L2 | ح | إطار إل بار |
SWL كيلو نيوتن |
وزن كجم |
| 200 | 200 | 300 | 10 | 14 | 175 | 240 | 600 800 1000 1200 |
إل+44 | 1500 | 10 × 100 × 10 | 100 | 123.5 | |
| 250 | 250 | 350 | 12 | 19 | 200 | 300 | إل+54 | 125 × 125 × 14 | 210 | 197. 5 | |||
| ملحوظة: يتم حساب الوزن على أساس الطول = 800 مم، الارتفاع = 1200 مم | |||||||||||||
.
دليل الاختيار والاستعلام
الخطوة 1: التأكد من أن CB/T 435-2005 Type B مثبت على السطح الداخلي للأسطوانة الأفقية ذات الرصاص العادل وقطر الأسطوانة الاسمي 200 مم أو 250 مم.
الخطوة 2: تأكد من موضع ونش الإرساء الأوسط، وموضع دليل الأسطوانة بجانب السفينة، وارتفاع مسار الحبل، وما إذا كانت السلسلة من النوع B مطلوبة كنقطة دعم متوسطة للحبل.
الخطوة 3: قم بتأكيد الخيار L، وارتفاع التثبيت المطلوب H، والمساحة المتاحة للسطح الأوسط، والأنابيب / التركيبات / هياكل السطح القريبة، وما إذا كان الارتفاع الذي يزيد عن 700 مم يتطلب تقوية القاع والدعائم العرضية.
الخطوة 4: تأكيد نوع الحبل، وقطر الحبل، وأساس حمل الإرساء، والتحقق من SWL المطلوب، ومتطلبات مجتمع التصنيف قبل عرض الأسعار.
الخطوة 5: تأكيد متطلبات المواد: الفولاذ C-Mn، أو الفولاذ الطري، أو الفولاذ المقاوم للصدأ، أو غيرها من المواد المحددة للمشروع.
الخطوة 6: تأكيد المعالجة السطحية والكمية ووجهة التسليم ووقت التسليم المطلوب ورسم التثبيت والصور المرجعية إذا كانت متوفرة.
بناء
قاعدة مثبتة على السطح الأوسط | الأسطوانة الأفقية الداخلية | رمح الأسطوانة وترتيب المحمل | أخدود زيت التشحيم | شريط الإطار L | تعزيز القاع المستعرض عند الحاجة | تقوية الدعامة عندما يتجاوز الارتفاع 700 مم | متجر التمهيدي أو المعالجة السطحية المحددة
دعم حبل الإرساء والتركيب والمزايا الهندسية
- يوفر الوضع المثبت على سطح السفينة من النوع B نقطة دعم حبل متوسطة بين ونش الإرساء الأوسط وسلسلة الأسطوانة بجانب السفينة.
- يساعد على منع امتداد حبل الإرساء الطويل من الترهل على سطح السفينة ويدعم الحبل عندما يحتاج إلى المرور عبر أنابيب سطح السفينة أو أجزاء التركيب أو الأعضاء الهيكلية.
- يمكن للأسطوانة الأفقية تصحيح مسار الحبل في الاتجاه الرأسي قبل أن يصل الحبل إلى ترتيب الأسطوانة على جانب السفينة والأسطوانة الموجودة على ظهر السفينة.
- يدعم تصميم المحمل الأسطواني مع أخدود زيت التشحيم الدوران المرن ويساعد على تقليل الاحتكاك المنزلق على حبال PP وحبال الإرساء الأخرى.
- بالنسبة لارتفاعات التركيب التي تزيد عن 700 مم، يمكن ترتيب تقوية القاع المستعرض وتعزيز الدعامة لتحسين الاستقرار؛ يجب أن يتطابق الترتيب النهائي مع هيكل سطح السفينة.
- يجب فحص أساس السطح وتفاصيل اللحام والتعزيز المحلي بواسطة حوض بناء السفن أو مكتب التصميم وفقًا لمسار حمل الإرساء ومتطلبات الموافقة على المشروع.
- يجب تمييز النوع B عن النوع A: يتم ترتيب النوع A على جانب السفينة ويستخدم مع مقدمة الأسطوانة بجانب السفينة، بينما يتم ترتيب النوع B داخل السفينة كنقطة دعم على سطح السفينة.
السمات المخصصة
- المعيار: CB/T 435-2005 → مرجع لأبعاد وتعيينات الأسطوانة الأفقية الداخلية من النوع B في منتصف السطح.
- النوع: مثبت على السطح الداخلي من النوع B ← يستخدم كنقطة دعم وسيطة بين ونش الإرساء الأوسط ورباط الأسطوانة بجانب السفينة.
- قطر الأسطوانة الاسمي: 200/250 مم ← حدد وفقًا لرسم السفينة وترتيب الحبال وأساس SWL المطلوب.
- SWL: 100 / 210 كيلو نيوتن من الجدول المرفق → لا تحل محل التحقق من حمل المشروع أو متطلبات الموافقة على الفئة.
- الطول: خيارات 600 / 800 / 1000 / 1200 مم ← حدد وفقًا لتخطيط السطح الأوسط ومسافة سلك الحبل بين الرافعة وواجهة السفينة.
- المواد: الفولاذ C-Mn، الفولاذ الطري، أو الفولاذ المقاوم للصدأ → يتم تأكيد الدرجة النهائية ونطاق الشهادة حسب متطلبات الطلب.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة تمهيدية من مادة الإيبوكسي بطبقة واحدة كمرجع → تشطيب مجلفن أو مصقول أو مخصص متاح عند التحديد.
- التعزيز: تقوية القاع المستعرض والقوس عندما يتجاوز الارتفاع 700 مم → يستخدم لتحسين الاستقرار للمنشآت الأطول.
- متطلبات الشهادة: متاحة وفقًا لمتطلبات المشروع → يجب تأكيد شهادة المُصنع أو شهادة المواد أو نطاق شهادة الفئة قبل عرض الأسعار.
كيف يعمل
يترك حبل الإرساء الرافعة الوسطى ← تدعم الأسطوانة الأفقية الداخلية من النوع B امتداد الحبل الطويل على السطح ← دوران الأسطوانة يوجه الحبل ويقلل من ملامسة السطح ← يعبر الحبل فوق أنابيب أو هياكل السطح عند الحاجة ← يستمر الحبل نحو مسار الأسطوانة بجانب السفينة ومسار الرصاص الخارجي
التطبيقات
محطات رسو السطح الأوسط | حبل الرصاص بين ونش الإرساء الأوسط ورأس الأسطوانة الجانبي للسفينة | ترتيبات امتداد الحبل الطويل غير المدعوم | الطوابق مع الأنابيب أو عوائق التجهيز | تصحيح زاوية الحبل العمودي | أنظمة إرساء حبال PP | سفن الشحن | ناقلات | ناقلات البضائع السائبة | سفن الحاويات | مشاريع البناء والاستبدال الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
Q1: ما هي وظيفة الأسطوانة الأفقية CB/T 435 Type B؟
A1: يتم تثبيت النوع B داخليًا على السطح الأوسط كنقطة دعم وسيطة بين ونش الإرساء الأوسط ورافعة الإرساء بجانب السفينة. إنه يدعم سلسلة حبل طويلة، ويساعد على إبقاء الحبل بعيدًا عن سطح السفينة، ويساعد الحبل في عبور الأنابيب أو هياكل السطح.
س2: هل يمكن استخدام SWL المرفق مباشرة لكل سفينة؟
ج2: لا. يوفر الجدول المرفق قيم SWL للأحجام القياسية، ولكن يجب التحقق من الاختيار النهائي من خلال ترتيب إرساء السفينة، وزاوية سلك الحبل، وتعزيز السطح، وتفاصيل اللحام، ومتطلبات الموافقة على الفئة.
س3: ما الفرق بين النوع أ والنوع ب في هذا التطبيق؟
A3: يتم ترتيب النوع A على جانب السفينة ويتم استخدامه مع مقدمة الأسطوانة بجانب السفينة. يتم تثبيت النوع B داخليًا على السطح الأوسط ويعمل كبكرة دعم بين مقدمة السفينة ورافعة الإرساء الوسطى.
