لمحة عامة عن المنتج

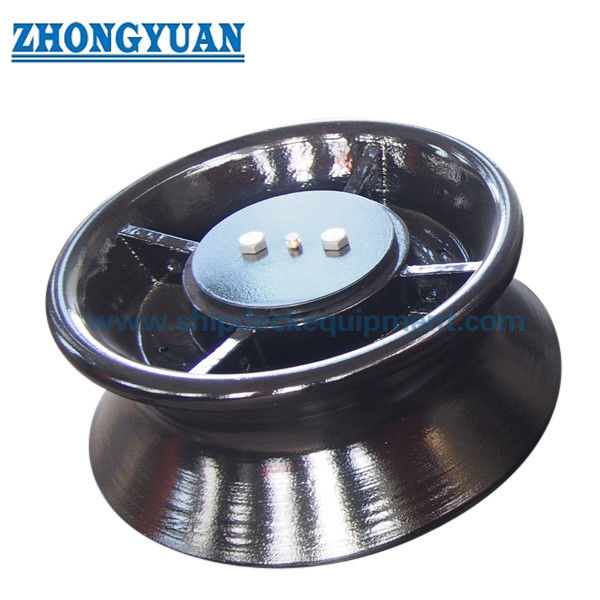

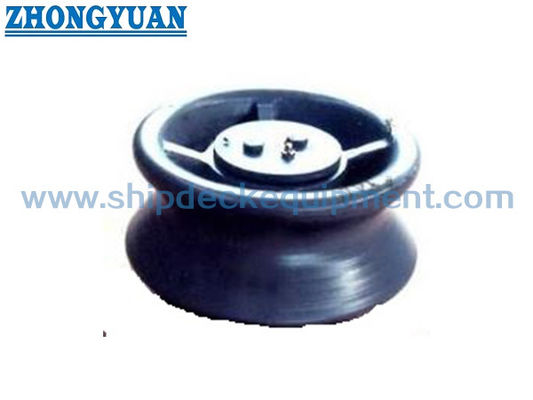

عجلة التشويش المرفقة DIN 81906 هي مكون واحد يستخدم على السفن البحرية والبرية لتوجيه حبال التشويش أثناء عمليات الرصيف والتحويل والرصيف في الميناء.يوفر سطح اتصال مستدير يدور بحيث يمكن للحبل تغيير الاتجاه مع فرك محلي أقل ضد سطح السفينة أو هياكل جانب السفينة.

يتم اختيار هذا المنتج حسب DIN 81906 الحجم الاسمي ، مرجع قوة الشد للحبل ، قطر الدوار ، ترتيب التثبيت ، متطلبات المواد ، معالجة السطح ، ونطاق الشهادة.يشير اسم المنتج المقدم إلى عجلة صب الصلبومع ذلك ، فإن نوع المواد النهائية وما إذا كان الدوار يتبع الصلب المصبوب ، والحديد المصبوب العقودي ، الفولاذ المقاوم للصدأ ،أو غيرها من المواد المحددة للمشروع يجب تأكيد قبل الاقتراح والإنتاج.

مواصفات سريعة

• المعيار: DIN 81906-1999 → مرجع لتسمية عجلة التشنج، هيكل التجميع، الأبعاد الرئيسية، واختيار الحجم الاسمي.

• نوع المنتج: عجلة التشنج المثبتة واحدة → تستخدم كدليل حبل دوار ، وليس كمنتج لرفع أو سحب أو سحب أو مروحة.

• نطاق الأحجام الاسمية: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → تم اختياره وفقًا للرقم الاسمي القياسي وترتيب رصيف السفينة.

• مرجع قوة الشد للحبل: 10 إلى 320 كيلون → تستخدم كأساس للاختيار ويجب ألا يتم تحويلها مباشرة إلى SWL أو MBL أو حمولة الاختبار أو حمولة الكسر دون موافقة المشروع.

• قطر الدوار d1: 160 إلى 560 ملم → يؤثر على نصف قطر اتصال الحبل، ترتيب رصاص الحبل، ومساحة التثبيت المتاحة.

• حوالي وزن العجلة: 12 إلى 580 كجم → مفيد للتعبئة والتعامل والتخطيط للتركيب وتقدير الشحن.

• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، المصقول ، الملمع ، أو التشطيب المخصص → يجب أن يتبع الطلاء النهائي مواصفات الوعاء.

• التخصيص: يمكن مناقشة المواد ومعالجة السطح ونطاق الشهادة وتنظيم القاعدة المتطابقة وفقا لمتطلبات المشروع.

المعلمات التقنية الرئيسية

معايير الصفحة الرئيسية لدرجة DIN 81906 للدراجات الملتوية. الأبعاد هي في الملم ما لم ينص على خلاف ذلك. يتم التعامل مع عمود الحمل أدناه كقوة سحب الحبل / مرجع اختيار قياسي،ليس كمنتج يتم الإعلان عنه تلقائيًا SWL.

دليل الاختيار والتحقيق

الخطوة 1: تأكيد رقم DIN 81906 الاسمية 1، 2، 3، 5، 8، 12، 20 أو 32 وفقا لترتيب حبل السحب والرصيف.

الخطوة الثانية: تأكيد مرجع قوة الشد للحبل، ونوع الحبل، قطر الحبل، زاوية الرصاص، موقع التثبيت، وما إذا كان يتم استخدام الدوارة كجزء بديل أو عنصر بناء جديد.

الخطوة 3: تأكيد ترتيب التطابق: عجلة واحدة فقط ، تركيب جانب السفينة / حافة سطح السفينة ، أو استخدامها مع قاعدة مخروطية مثل DIN 81907 عندما يتم تحديدها في رسم المشروع.

الخطوة 4: تأكيد متطلبات المواد: الفولاذ الخفيف، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ الصلب، الحديد الصلب العقودي، أو نوع المواد المحددة في المشروع.

الخطوة 5: تأكيد معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي، التصبغ، الملمع النهاية المقاومة للصدأ، نظام الطلاء النهائي، أو متطلبات الطلاء الأخرى.

الخطوة 6: تأكيد نطاق الشهادة قبل الاقتراح: شهادة المصنع، شهادة المواد، شهادة الفئة، فحص الشهود، أو الموافقة وفقا لمتطلبات المشروع.

الخطوة 7: قدم الكمية، وجهة التسليم، وقت التسليم المطلوب، رسم التثبيت، وصورة مرجعية إذا كانت متاحة.

الهيكل

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

ميزات التصميم والصب والهندسة

• يساعد الدوار الواحد في توجيه اتجاه حبل الرفع وتقليل فرك الحبل المباشر ضد هياكل السفينة الثابتة أثناء عمليات الرفع.

• يجب أن يرتدي سطح اتصال الحبل ويتم تسويته بعد الصب أو المعالجة لتقليل الاتصال المحلي الحاد ويساعد في حماية حبال الارتباط.

• تتيح نطاق قطر العجلة الأكبر اختيارًا وفقًا لمسار الحبل، وقيود المساحة، والرقم الاسمي القياسي بدلاً من استخدام نموذج واحد مبسط للغاية لجميع السفن.

• التناوب، حالة الشجرة، وصول التشحيم، وحالة التثبيت هي نقاط فحص مهمة لأن المنتج يعمل كدليل الحبل تحت اتصال متكرر.

• يجب أن يتم التحقق من أساس التثبيت أو دعم حافة سطح السفينة أو هيكل القاعدة من قبل حوض بناء السفن أو مكتب التصميم وفقًا لتوجيه خط الحبل وهيكل الهيكل المحلي.

• يمكن ترتيب نطاق المواد والشهادات وفقًا لمتطلبات الطلب ، ولكن يجب تأكيد نوع المواد الدقيق قبل إصدار ورقة البيانات النهائية أو الإنتاج.

سمات مخصصة

• المعيار: DIN 81906-1999 → لاستخدامها عندما تتطلب مواصفات حوض بناء السفن أو المالك أبعاد عجلات التشوه DIN.

• الرقم الاسمي: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → اختر وفقا للجدول القياسي، ترتيب الحبل، و مساحة التثبيت المتاحة.

• رقم الدوار: عجلة واحدة → مناسبة لنقطة اتصال حبل تدور واحدة في مسار خط الارتباط.

• مرجع قوة الشد للحبل: 10 إلى 320 كيلون → مرجع الاختيار فقط ؛ يجب تأكيد SWL النهائي أو حمولة الموافقة من خلال حساب المشروع أو متطلبات الفئة.

• المواد: الفولاذ الخفيف ، الفولاذ C-Mn ، الفولاذ المقاوم للصدأ ، الفولاذ الصلب ، الحديد الصلب العقدي → الصف النهائي والامتثال القياسي للتأكيد قبل الاقتراح.

• معالجة السطح: Sa 2.5 التفجير + البرايمر محل البوقسي / مصقول / مطلي / مخصصة → اختيار وفقا لمواصفات طبقة الوعاء وبيئة التآكل.

• القاعدة المتطابقة: يمكن النظر في القاعدة المخروطية DIN 81907 عندما يتم تحديد → واجهة القاعدة ورسم التثبيت يجب تأكيد.

• متطلبات الشهادة: متوفرة حسب نطاق المشروع → يجب الاتفاق على شهادة الفئة أو شهادة المصنع أو شهادة المواد قبل الطلب.

كيف يعمل

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

التطبيقات

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: هل قوة الشد في الحبل DIN 81906 هي نفس قوة الشد في المنتج SWL؟

ج1: لا. يقدم الجدول المقدم مرجع قوة الشد / اختيار الحبل. لا ينبغي كتابته مباشرة على أنها SWL ، MBL ، حمولة الكسر ، أو حمولة الاختبار دون حساب المشروع ،مراجعة ترتيب السفينة، ومتطلبات الموافقة

السؤال 2: هل يمكن استخدام هذا العجلة مع قاعدة مخروطية DIN 81907؟

A2: يمكن النظر في ذلك عندما تتطلب رسمة الوعاء أو مواصفات المشروع ترتيبًا مخروطًا مطابقًا للقاعدة. واجهة القاعدة ، أساس التثبيت ،و يجب تأكيد التعزيز المحلي عن طريق رسم.

س3: ما الذي يجب تأكيده قبل الاقتباس؟

A3: تأكيد رقم اسم DIN 81906 ، ترتيب الحبل ، موقع التثبيت ، نوع المواد ، معالجة السطح ، نطاق الشهادة ، الكمية ، وجهة التسليم ، والوقت المطلوب للتسليم.رسم السفينة أو صورة بديلة مفيدة لتجنب اختيار خاطئ.

رسم DIN81906 الصلب الصب الصلب المرفق الدوار
