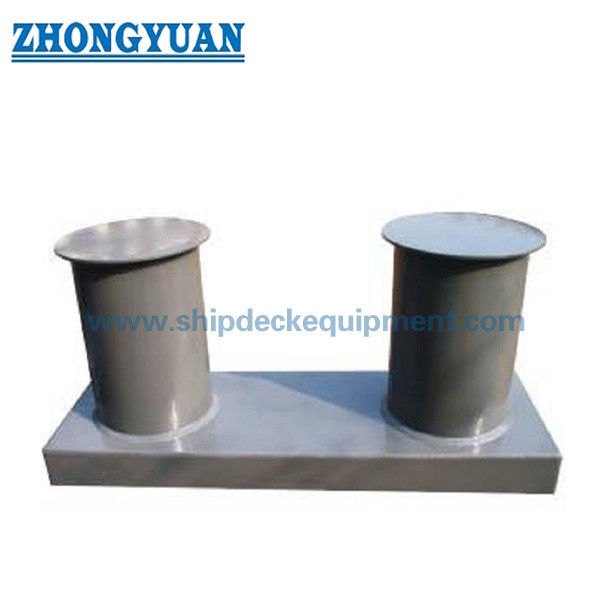

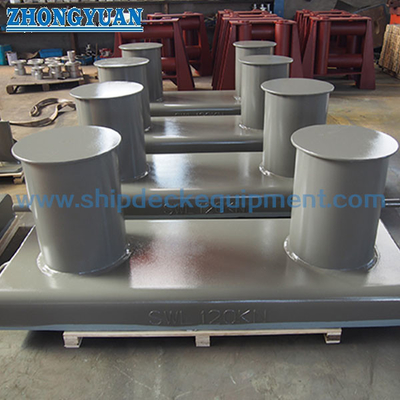

GB / T 554-2008 نوع A سفينة ذات قاعدة عريضة مزدوجة Bitts Mooring Bollards Ship Mooring Equipment
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | Zhongyuan |
إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 |
---|---|
الأسعار: | As per quotation |
تفاصيل التغليف: | البليت أو حسب الطلب |
وقت التسليم: | حسب العرض |
شروط الدفع: | TT ، L / C ، إلخ. |
القدرة على العرض: | إرضاء احتياجات العملاء |
معلومات تفصيلية |
|||
المعيار الفني: | GB554-2008 | المواد: | يمكن لـ C-Mn Steel ، الفولاذ المقاوم للصدأ ، أيضًا توفير فولاذ خاص لكسر الجليد |
---|---|---|---|
الأقطار الاسمية: | من 100 إلى 800 ملم | وزن: | 19 إلى 3071 كجم |
المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من دهان متجر الإيبوكسي التمهيدي ، المجلفن ، المصقول ، المعالجة ال | نطاق SWL: | نطاق SWL: 29KN- 981KN |
شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، إلخ | ||
تسليط الضوء: | حواجز رسو السفن GB / T 554-2008,أعمدة رسو السفن من النوع A,حواجز رباط بحرية GB / T 554-2008 |
منتوج وصف
GB / T 554-2008 نوع A سفينة ذات قاعدة عريضة مزدوجة Bitts Mooring Bollards Ship Mooring Equipment
وصف:
الحاجز GB / T 554-2008 من النوع A هو مربط عازل مزدوج عادي بقاعدة.نحن نوفر أيضًا أنواعًا أخرى من الحواجز القياسية GB / T 554-96: النوع B المُدرج ، والحاجز البسيط من النوع C ، والحاجز المتقاطع الأحادي من النوع D ، والحاجز المتقاطع المزدوج من النوع E.أنواع أخرى من الأعمدة مثل GB / T10106-88 مربط الحبال ، DIN82607-1995 مربط الحبال ، CVI-bollard ، أعمدة الرصيف إلخ.
المواصفات الفنية الرئيسية:
- المعيار الفني: GB554-2008 ؛
- المواد: C-Mn Steel ، الفولاذ المقاوم للصدأ ، يمكن أيضًا توفير فولاذ خاص لكسر الجليد.
- الأقطار الاسمية: 100 إلى 800 مم ؛
- الوزن: 19 إلى 3071 كجم ؛
- المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من دهان الإيبوكسي التمهيدي ، المرآة أو الساتان المصقول ، المصقول ، المجلفن ، المعالجة السطحية المخصصة المتاحة.
- نطاق SWL: 29KN- 981KN.
- شهادات التصنيف: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، Etc.
المعلمة التقنية الرئيسية:
الاسمية ديا. |
SWL كيلو نيوتن |
أبعاد الكومة | ||||||||||||||||
د | D1 | h1 | h2 | ح | H1 |
ر ≥ |
t1 ≥ |
T2 | ||||||||||
100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | ل 2 | |||||||||
400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
710 | 804 | 712 | 840 | 220 | 14 | 291 | 1050 | 25 | 24 | |||||||||
800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
الاسمية ديا. | القبو |
وزن كلغ |
||||||||||||||||
أ | ب |
ح ≥ |
ل | إل | ص |
t3 ≥ |
الميبس | ك | ||||||||||
100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6 × 40 | 4 | 19 | ||||||||
125 | 315 | 195 | 60 | 100 | 540 | 6 × 50 | 29 | |||||||||||
160 | 400 | 225 | 70 | 145 | 670 | 20 | 6 × 60 | 45 | ||||||||||
200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8 × 70 | 6 | 80 | ||||||||
250 | 630 | 360 | 100 | 215 | 1065 | 30 | 10 | 10 × 80 | 8 | 1 41 | ||||||||
3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12 × 105 | 10 | 264 | ||||||||
355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13 × ل 20 | 358 | |||||||||
400 | 1000 | 550 | 160 | 400 | 1630 | 45 | 14 | 14 × 135 | 499 | |||||||||
450 | 1130 | 620 | 170 | 450 | 1840 | 50 | 16 | 16 × 145 | 12 | 680 | ||||||||
500 | 1250 | 690 | 190 | 500 | 2040 | 55 | 1.8 | 18 × لتر 60 | 911 | |||||||||
560 | 380 ل | 750 | 210 | 560 | 2240 | 60 | 20 | 20 × l75 | 14 | 1208 | ||||||||
630 | 1570 | 820 | 225 | 680 | 2510 | 70 | 22 | 22 × 190 | 1601 | |||||||||
710 | 750 1 | 960 | 260 | 710 | 2840 | 80 | 24 | 24 × 220 | 16 | 2252 | ||||||||
800 | 2000 | 1100 | 295 | 810 | 3240 | 25 | 25 × 255 | 3071 | ||||||||||
المرجع: تُحسب الكتلة وفقًا لارتفاع القاعدة الذي يساوي h. |
رسم GB / T 554-2008 نوع A سفينة ذات قاعدة عريضة مزدوجة Bitts Mooring Bollards Ship Mooring Equipment
