200×300 ملم الحائط على سطح السفينة مزدوج الصليب بيت بولارد GB / T 554-2008 نوع DH للأسفل السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | GB554-2008 | مواد: | يمكن أيضًا للفولاذ الطري والفولاذ C-Mn والفولاذ المقاوم للصدأ توفير فولاذ خاص لكسر الجليد |
|---|---|---|---|
| الأقطار الاسمية: | 200 إلى 300 ملم | وزن: | 181 إلى 576 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | نطاق SWL: | 72 كيلو نيوتن - 185 كيلو نيوتن |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، الخ | يكتب: | اتصال ملحومة |
| إبراز: | نوع الحامية الصلبة,معدات رصيف السفن,GB/T 554 البولارد |
||
منتوج وصف
مرابط مزدوج متقاطع ملحوم بالسطح مقاس 200-300 مم | النوع DH من GB/T 554-2008 لتثبيت السفن
نظرة عامة على المنتج

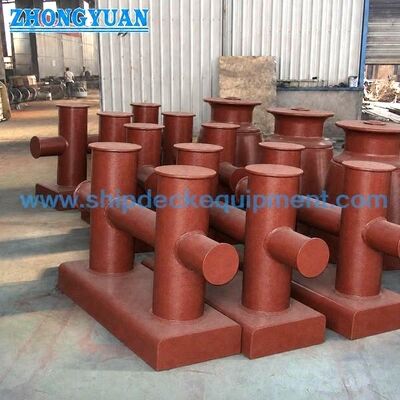

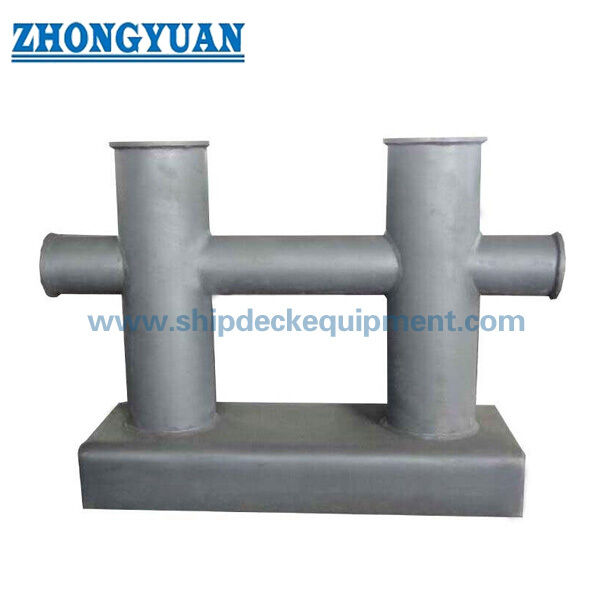

مرابط مزدوج متقاطع ملحوم بالسطح من النوع DH من GB/T 554 هو مرابط تثبيت من الأنابيب الفولاذية الملحومة بقاعدة ملحومة عالية لتركيبها على سطح السفينة. وفقًا للتوضيح المصحح للأحجام، فإن النوع DH هو تكوين ملحوم بالسطح DN200-DN300، ويستخدم بشكل أساسي لمحطات تثبيت السفن الكبيرة التي تتطلب لحامًا مباشرًا بهيكل السطح ونقل أحمال أقوى إلى تقوية السطح.
مقارنةً بالإصدار ذي القاعدة المثبتة بالمسامير من النوع DL للأحجام الأقل من DN200، يركز النوع DH على التركيب الملحوم بالسطح، ووصلات التصنيع المعدة بشطف، وواجهة قاعدة عالية. يمر الأنبوب المتقاطع الأفقي بشكل مستمر عبر هيكل المرابط المزدوج، مما يدعم استمرارية القوة ونقل الأحمال. يجب أن تتبع وصلات الأنبوب بالقاعدة ولحام القاعدة بالسطح رسم المشروع و WPS؛ يجب تنعيم اللحامات الملامسة للحبل لتقليل تلف حبال التثبيت.
مواصفات سريعة
- نوع المنتج: مرابط مزدوج متقاطع ملحوم بالسطح → تركيب عالي القاعدة ملحوم لمحطات تثبيت السفن.
- المعيار والنوع: GB/T 554-2008 النوع DH → إصدار عالي القاعدة ملحوم بالسطح من مرابط مزدوج متقاطع.
- نطاق القطر الاسمي: DN200-DN300 → منفصل عن نطاق النوع DL ذي القاعدة المثبتة بالمسامير أقل من DN200.
- نطاق SWL: 72-185 كيلو نيوتن → يستخدم للاختيار الأولي للمرابط مع مراجعة تقوية السطح واتجاه توجيه الحبل.
- البناء: أنابيب فولاذية ملحومة وألواح فولاذية → يمكن لف الألواح الفولاذية إلى أنابيب ولحامها، أو يمكن استخدام أنابيب فولاذية حسب المواصفات.
- تركيز اللحام: تحضير الشطف واللحام بعمق اختراق عند الوصلات الرئيسية → تفاصيل اللحام النهائية، WPS، ونطاق الفحص يتبع متطلبات المشروع.
- تشطيب ملامسة الحبل: تنعيم اللحامات والحواف الحادة → يساعد على حماية حبال التثبيت أثناء اللف ونقل الأحمال.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة إيبوكسي كمرجع → الطلاء النهائي، الجلفنة، التلميع الفولاذي المقاوم للصدأ، أو تشطيب خاص حسب الطلب.
المعلمات الفنية الرئيسية
الأبعاد الرئيسية لصفحة الويب لمرابط مزدوج متقاطع ملحوم بالسطح من النوع DH من GB/T 554، محدودة بـ DN200-DN300. الأبعاد بالمليمتر ما لم يُذكر خلاف ذلك.
| القطر الاسمي | SWL (كيلو نيوتن) | أ (مم) | ب(مم) | د / د1(مم) | ح(مم) | ل(مم) | الوزن التقريبي (كجم) |
| DN200 | 72 | 600 | 360 | 203 / 225 | 795 | 960 | 181 |
| DN250 | 105 | 750 | 450 | 245 / 280 | 855 | 1200 | 310 |
| DN300 | 185 | 900 | 540 | 299 / 330 | 1160 | 1440 | 576 |
ملاحظة: أخدود لحام السطح، حجم اللحام، WPS، نطاق NDT، وتقوية السطح خاصة بالمشروع ويجب تأكيدها قبل الإنتاج.
دليل الاختيار والاستعلام
الخطوة 1: تأكيد النوع DH من GB/T 554 والقطر الاسمي DN200-DN300 وفقًا لـ SWL وتخطيط تثبيت السفينة.
الخطوة 2: تأكيد التركيب الملحوم بالسطح، ارتفاع القاعدة، المساحة المتاحة على السطح، اتجاه توجيه الحبل، والتقوية المحيطة.
الخطوة 3: تأكيد متطلبات اللحام: تحضير الأخدود، تفاصيل لحام اختراق عميق، WPS، فحص اللحام، وحضور الفئة إذا لزم الأمر.
الخطوة 4: تأكيد متطلبات المواد: فولاذ طري، فولاذ كربون-منغنيز، فولاذ مقاوم للصدأ، أو فولاذ خاص لمشاريع الفئة الجليدية إذا تم تحديده.
الخطوة 5: تأكيد المعالجة السطحية: برايمر ورشة، نظام طلاء نهائي، جلفنة، تشطيب فولاذ مقاوم للصدأ مصقول بالمرآة / الساتان، أو تشطيب آخر محدد.
الخطوة 6: تأكيد نطاق الشهادة قبل الطلب: شهادة الصانع، شهادة المواد، شهادة الفئة، فحص الشاهد، أو موافقة خاصة بالمشروع.
الخطوة 7: تقديم الكمية، الوجهة، وقت التسليم المطلوب، رسم التركيب، رسم أساس السطح، وصور مرجعية إذا كانت متاحة.
الهيكل
قاعدة ملحومة عالية | واجهة لحام السطح | مرابط أنبوب عمودية مزدوجة | أنبوب متقاطع أفقي مستمر | وصلات ملحومة معدة بشطف | مناطق ملامسة للحبل مصقولة بسلاسة | برايمر ورشة أو تشطيب محدد
مزايا لحام السطح والتصنيع ونقل الأحمال
- توفر القاعدة الملحومة العالية واجهة ملحومة مباشرة لهيكل السطح، وهو أمر مهم لمحطات تثبيت السفن الدائمة.
- يضع نطاق الحجم DN200-DN300 النوع DH لنقاط تثبيت السطح الملحومة الأكبر التي تتطلب أساسًا عالي القاعدة ونقل أحمال سطح أقوى.
- الأنبوب الأفقي المستمر ليس قطعة قصيرة منفصلة؛ إنه يدعم مسار قوة أكثر استمرارية عبر هيكل المرابط المزدوج المتقاطع.
- يمكن تجهيز وصلات الأنابيب والقاعدة بشطف قبل اللحام. يجب أن يتبع لحام اختراق عميق الرسم المعتمد للمشروع أو WPS.
- يجب تنعيم طبقات اللحام بالقرب من مناطق ملامسة الحبل بعد التصنيع لتقليل تآكل الحبل المحلي أثناء عمليات التثبيت.
- يتميز النوع DH عن النوع DL بقاعدة ملحومة، ونطاق حجم DN200-DN300، ومتطلبات لحام السطح. لا ينبغي تمثيله بصور قاعدة مسطحة مثبتة بالمسامير.
سمات مخصصة
- المعيار: GB/T 554-2008 → مرجع لشكل النوع DH، الأبعاد الرئيسية، SWL، والوزن.
- النوع: DH → تكوين مرابط مزدوج متقاطع ملحوم بالسطح مع قاعدة عالية.
- القطر الاسمي: DN200 / DN250 / DN300 → نطاق النوع DH المصحح لترتيبات مرابط السطح الملحومة.
- نطاق SWL: 72-185 كيلو نيوتن → يستخدم لاختيار مرابط التثبيت؛ لا ينبغي خلطه مع مصطلحات MBL للحبل أو الرفع.
- شكل القاعدة: قاعدة ملحومة عالية → مخصصة للحام المباشر بالسطح ونقل الأحمال إلى الهيكل المقوى.
- طريقة التصنيع: أنابيب فولاذية ملحومة وألواح فولاذية → يمكن اختيار أنابيب الألواح الملفوفة أو الأنابيب الفولاذية حسب متطلبات المشروع.
- التحكم في اللحام: تحضير الشطف واللحام بعمق اختراق عند تحديده → يجب تأكيد WPS النهائي، NDT، ونطاق الفحص.
- تشطيب ملامسة الحبل: لحامات مصقولة بسلاسة وسطح خالٍ من النتوءات → يساعد على تقليل تلف الحبل عند مواقع التلامس.
- متطلبات الشهادة: متاحة حسب متطلبات المشروع → يجب تأكيد موافقة الفئة ونطاق الفحص قبل تقديم عرض الأسعار.
كيف يعمل
يتم توجيه حبل التثبيت إلى المرابط → يتم لف الحبل حول هيكل المرابط المزدوج المتقاطع → يدعم الأنبوب المتقاطع المستمر والأسطح الملامسة السلسة نقل حمل الحبل → تنقل القاعدة العالية الملحومة القوة المحلية إلى هيكل السطح المقوى → يتم الانتهاء من الفحص النهائي والطلاء وفقًا لمتطلبات المشروع
التطبيقات
سفن البضائع | ناقلات | ناقلات البضائع السائبة | سفن الحاويات | قوارب العمل الكبيرة | محطات تثبيت السطح | مشاريع أسطح ملحومة جديدة | استبدال مرابط القاعدة الملحومة DN200-DN300
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الصانع.
الرسومات والصور
أسئلة وأجوبة
س 1: لماذا يجب أن يكون للنوع DH صفحة ويب منفصلة عن النوع DL؟
ج 1: النوع DH هو الإصدار ذو القاعدة العالية الملحومة بالسطح الذي يغطي DN200-DN300 وفقًا للتوضيح المصحح. النوع DL هو الإصدار ذو القاعدة المسطحة المثبتة بالمسامير للأقطار الاسمية أقل من DN200. تختلف طريقة التركيب، ونطاق الحجم، ومتطلبات الصور، والغرض من تحسين محركات البحث.
س 2: ما هي معلومات اللحام التي يجب تأكيدها للنوع DH؟
ج 2: قم بتأكيد تحضير الأخدود، حجم اللحام، WPS، طريقة فحص اللحام، تقوية السطح، وما إذا كان فحص الشاهد من الفئة مطلوبًا. يجب أن تتبع هذه العناصر رسم المشروع بدلاً من افتراضها من الجدول القياسي وحده.
س 3: كيف يجب اختيار القطر الاسمي الصحيح للنوع DH؟
ج 3: اختر DN200، DN250، أو DN300 حسب SWL المطلوب، ترتيب تثبيت السفينة، اتجاه توجيه الحبل، مساحة السطح، تقوية السطح، ومتطلبات الفئة. بالنسبة لمشاريع الاستبدال، قدم رسم المرابط الحالي أو صورًا لتجنب اختيار نوع القاعدة الخاطئ.
