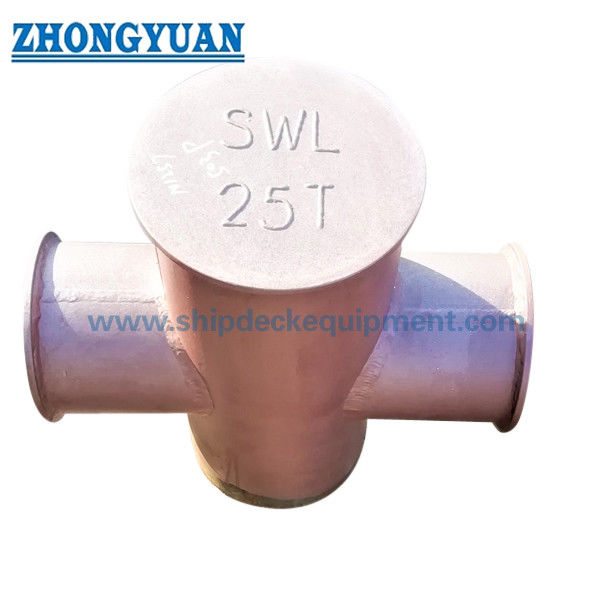

GB 10106 شرائط متقاطعة أحادية الشكل متقاطعة مع معدات رباط السفينة بقاعدة اللوحة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
| الوثيقة: | Marine Cross Bitt Bollard G...88.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| المعيار التقني: | GB 10106-88 & JIS F2804-76 | الأقطار الاسمية: | 150 إلى 350mm |
|---|---|---|---|
| النوع: | اكتب A & Type B | المواد: | الفولاذ الطري الفولاذ المقاوم للصدأ |
| الوزن: | 31 إلى 204 كجم | معالجة السطح: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر |
| شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، RINA ، IRS ، RS ، إلخ. | ||
| إبراز: | المسامير الصليبية معدات رصيف السفن,GB 10106 معدات رصيف السفن,GB 10106 Ship Mooring Equipment |
||
منتوج وصف
GB10106 الصلبان الصليبية ذات الصليب الواحد مع معدات ترسانة السفن ذات القاعدة الصفيحة
الوصف:
يحتوي GB 10106-88 على نوعين: نوع A ونوع B. يتم لحام نوع A مباشرة على سطح السفينة.بينما النوع ب مصفوق على غطاء سطح السفينة.
المواصفات التقنية الرئيسية:
1المعيار الفني: GB 10106-88 و JIS F2804-76
2قطرها الاسمي: 150 إلى 350 مم
3النوع: النوع أ و النوع ب
4المواد: الفولاذ الخفيف الفولاذ المقاوم للصدأ
5الوزن: 31 إلى 204 كجم
6المعالجة السطحية: الرملية إلى S2.5 + طبقة واحدة من البرايمر محل الايبوكسي، المرآة أو الساتن الملمع، الملمع، المسالك الصلبة، المعالجة السطحية المخصصة المتاحة.
7شهادات التصنيف:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، الخ.
المعلم التقني الرئيسي:
|
الاسمية |
(ماكس) كسر حمولة قابل للتطبيق الأسلاك KN (tf) |
أسلاك الفولاذ |
الصناعية حبل الألياف |
هلمب الحبل
|
هـ | ب | h | د | D1 | D2 | D3 | د |
وزن النوع A & B (كغ) |
|
| 150 | 117 ((12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | أ | 31 |
| ب | 33 | |||||||||||||
| 200 | 225 ((26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | أ | 62 |
| ب | 66 | |||||||||||||
| 250 | 382 ((39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | أ | 98 |
| ب | 105 | |||||||||||||
| 300 | 549 ((56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | أ | 143 |
| ب | 153 | |||||||||||||
| 350 | 686 ((70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | أ | 192 |
| ب | 204 | |||||||||||||
رسمGB 10106 السفن الصلبة ذات الصليب الواحد مع أساس صفيحة معدات ترسانة السفن
