أسطوانة دليل الرسو البحري من النوع المفتوح | NS 2585 الفولاذ المصبوب ذو الأسطوانة الواحدة Fairlead
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | فتح النوع | أقطار الأسطوانة: | 150 ~ 450 ملم |
|---|---|---|---|
| رقم الأسطوانة: | عجلة واحدة | وزن الأسطوانة: | 24.8 ~ 310 كجم |
| مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا | ||
| إبراز: | NS2585 Fairlead Rollers,البحرية NS2585 Fairlead Roller,NS2585 معدات رسو السفن |
||
منتوج وصف
أسطوانة دليل الرسو البحري من النوع المفتوح | NS 2585 الفولاذ المصبوب ذو الأسطوانة الواحدة Fairlead
نظرة عامة على المنتج
إن أسطوانة توجيه الإرساء البحري من النوع المفتوح NS 2585 عبارة عن مكون من أسطوانة عادلة تستخدم لتوجيه حبال الإرساء وضبط اتجاه الحبل في محطات إرساء السفن. يتم اختياره عادةً وفقًا لقطر الأسطوانة، ونوع الحبل المطبق، وترتيب إرساء السفينة، وزاوية سلك الحبل، ودعم الرصاص أو هيكل التثبيت الموضح في رسم المشروع.
تركز هذه الصفحة على نطاق الأسطوانة NS 2585 الذي يتراوح قطر الأسطوانة من 150 مم إلى 450 مم. توفر الأسطوانة سطحًا ناعمًا ملامسًا للحبل لحبل الألياف الاصطناعية وحبل مالينا وحبل الأسلاك الفولاذية المدرجة في جدول المعلمات المرفق. الحد الأقصى لقطر الحبل المطبق هو مرجع اختياري فقط ولا يجب معاملته على أنه SWL للمنتج، أو MBL، أو حمل كسر الحبل، أو حمل اختبار.
مواصفات سريعة
- نوع المنتج: أسطوانة توجيه رباط مفردة من النوع المفتوح → تستخدم كمكون أسطوانة عادلة / تزييفها للتحكم في اتجاه حبل رباط السفن.
- المرجع القياسي: NS 2585 → يستخدم عندما يستدعي رسم السفينة أو مواصفات الشراء أبعاد الأسطوانة NS 2585.
- نطاق قطر الأسطوانة: 150-450 مم → يغطي ترتيبات أسطوانة توجيه إرساء السفن الصغيرة والمتوسطة في الجدول المرفق.
- أنواع الحبال القابلة للتطبيق: حبل من الألياف الاصطناعية، وحبل مالينا، وحبل سلك فولاذي 1550 نيوتن/مم² ← حدد الأسطوانة حسب نوع الحبل والحد الأقصى لقطر الحبل القابل للتطبيق.
- نطاق وزن الأسطوانة: 24.8–310 كجم → مفيد في التعامل مع التخطيط والتعبئة وتقدير النقل وإعداد التثبيت.
- خيارات المواد: الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، أو الحديد الزهر العقدي → يجب تأكيد الدرجة النهائية وشكل التصنيع قبل عرض الأسعار.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة تمهيدية من مادة الإيبوكسي بطبقة واحدة، أو تشطيب مجلفن أو مصقول أو مخصص → يجب أن يتبع النظام النهائي مواصفات طلاء الوعاء.
- نطاق العرض: الأسطوانة القياسية أو الترتيب المخصص → يجب تأكيد العمود والحامل وقاعدة التمثال وتفاصيل المحمل / البطانة وواجهة التثبيت عن طريق الرسم عند الحاجة.
المعلمات التقنية الرئيسية
| أسطوانة القطر (د} |
الأعلى. قطر حبل قابل للتطبيق |
مقاس | وزن كجم |
|||||||||
| الاصطناعية حبل الألياف |
مالينا حبل |
حبل أسلاك الفولاذ قوة 1550 نيوتن/مم2 |
||||||||||
| 6 × 24 | 6 × 37 | د1 | د0 | د7 | ح | ق | ر | ك | ||||
| 150 | 32 | 45 | 17 | 15 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.س | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.س | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41 | 39 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | 44.5 | 43 | 630 | 210 | 178 | 316 | 7 | 20 | 14 | 310 | |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد المعيار المطلوب ونوع المنتج: أسطوانة توجيه الإرساء المفردة من النوع المفتوح NS 2585.
الخطوة 2: قم بتأكيد قطر الأسطوانة D من 150 إلى 450 مم وفقًا لرسم السفينة ونوع الحبل والحد الأقصى لقطر الحبل المطبق.
الخطوة 3: تأكيد معلومات الحبل: حبل من الألياف الاصطناعية، أو حبل مالينا، أو حبل من أسلاك الفولاذ؛ بالنسبة لحبل الأسلاك الفولاذية، تأكد من البناء مثل 6 × 24 أو 6 × 37 ودرجة القوة إذا تم تحديدها.
الخطوة 4: تأكيد نطاق التوريد: الأسطوانة فقط، الأسطوانة ذات العمود، الأسطوانة ذات الحامل / القاعدة، أو مجموعة الرصاص الكاملة إذا لزم الأمر.
الخطوة 5: تأكيد المواد ومعالجة الأسطح ونطاق الشهادة ومتطلبات الفحص وما إذا كانت الأبعاد المخصصة مطلوبة.
الخطوة 6: قم بتوفير الكمية ونوع وعاء التطبيق وموقع التثبيت والرسم أو الصورة المرجعية ووجهة التسليم ووقت التسليم المطلوب.
بناء
جسم الأسطوانة المصبوب / الفولاذي | ترتيب الأسطوانة المفردة من النوع المفتوح | سطح أملس ملامس للحبل | واجهة التجويف المركزي/العمود | سيتم تأكيد واجهة دعم Fairlead | متجر التمهيدي، المجلفن، المصقول، أو المعالجة السطحية المحددة
سطح الأسطوانة والاختيار والمزايا الهندسية
- يعد ترتيب الأسطوانة الفردية مناسبًا عندما يحتاج حبل الإرساء إلى نقطة تحول محددة أو تغيير اتجاه الحبل في ترتيب عادل.
- يساعد السطح الأملس الملامس للحبل على تقليل التآكل المحلي الحاد مقارنة بالحواف الفولاذية الثابتة، خاصة عندما تتغير زاوية سلك الحبل أثناء عملية الإرساء.
- يتيح نطاق قطر الأسطوانة 150-450 مم الاختيار حسب نوع الحبل وقطر الحبل بدلاً من استخدام بكرة واحدة كبيرة الحجم لجميع ظروف الحبل.
- تساعد الجداول المنفصلة لحبل الألياف الاصطناعية وحبل Malina وحبل الأسلاك الفولاذية على تجنب الخلط بين اختيار قطر الحبل وتصنيف حمل المنتج.
- تسمح خيارات المواد المتوفرة بمطابقة الأسطوانة مع متطلبات تآكل المشروع وتآكله وفحص الفئة؛ يجب تأكيد درجة المواد النهائية قبل الإنتاج.
- يمكن اختيار المعالجة السطحية لممارسة حوض بناء السفن، بما في ذلك الطلاء التمهيدي للمتجر للطلاء اللاحق، أو التشطيب المجلفن، أو سطح الفولاذ المقاوم للصدأ المصقول، أو نظام طلاء خاص بالمشروع.
- بالنسبة لمشاريع الاستبدال، يجب التحقق من قطر الأسطوانة الحالي وأبعاد التجويف / العمود وترتيب الدعم ومساحة التثبيت المتاحة قبل عرض الأسعار.
السمات المخصصة
- المعيار: NS 2585 → يستخدم عندما يحدد حوض بناء السفن أو المالك أو رسم السفينة NS 2585 أبعاد الأسطوانة العادلة / التزييف.
- النوع: أسطوانة مفردة من النوع المفتوح → مناسبة لترتيبات الرصاص حيث يتم التحكم في اتجاه الحبل بواسطة أسطوانة واحدة مكشوفة.
- قطر الأسطوانة: 150 / 200 / 250 / 300 / 350 / 400 / 450 مم → اختر وفقًا لقطر الحبل، وتخطيط الوعاء، ورسم المشروع.
- حبل قابل للتطبيق: ألياف صناعية، مالينا، وحبل سلك فولاذي → يعتمد الحد الأقصى لقطر الحبل على نوع الحبل وبناء حبل السلك الفولاذي.
- المواد: الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، أو الحديد الزهر العقدي → درجة المادة النهائية، متطلبات الصب، أو طريقة التصنيع التي سيتم تأكيدها.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر إيبوكسي بطبقة واحدة، مجلفن، مصقول، أو مخصص → يتبع التشطيب النهائي طلاء السفينة ومتطلبات الحماية من التآكل.
- نطاق العرض: الأسطوانة فقط / الأسطوانة مع العمود / الأسطوانة مع الحامل / مجموعة Fairlead الكاملة → ليتم تأكيدها قبل عرض الأسعار.
- متطلبات الشهادة: متاحة وفقًا لمتطلبات المشروع → يجب تأكيد فحص الفئة وتتبع المواد ونطاق شهادة المُصنع قبل الطلب.
كيف يعمل
يقترب حبل الإرساء من نقطة التوجيه ← يتصل الحبل بالأسطوانة الدوارة الملساء ← تغير الأسطوانة اتجاه سلك الحبل وتقلل من التآكل المنزلق ← يتم نقل القوة المحلية من خلال ترتيب العمود / الدعم إلى أساس الرصاص العادل ← يتم التحقق من الاختيار النهائي باستخدام نوع الحبل وزاوية الرصاص وتخطيط إرساء السفينة
التطبيقات
محطات رسو السفن | جمعيات Fairlead | تزييفها مواقف الأسطوانة | ترتيبات دليل حبل سطح السفينة | ترتيبات دليل حبل الحصن | سفن الشحن | زوارق القطر | زوارق العمل | مشاريع البناء والاستبدال الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

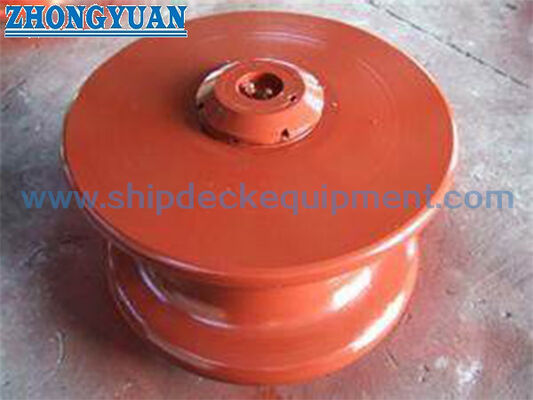

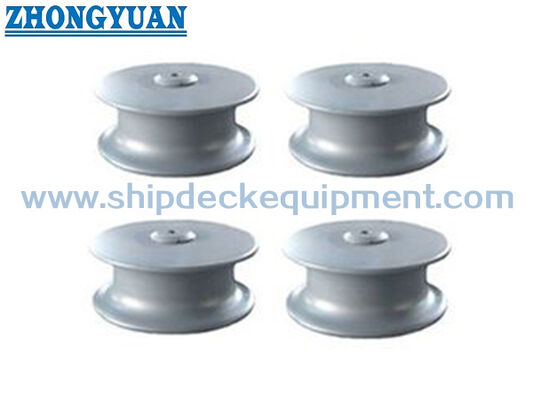

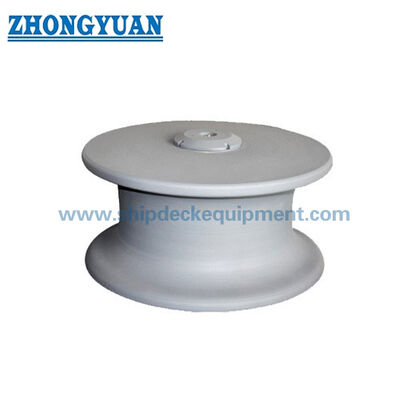

الرسم والصور
التعليمات
س 1: كيف يجب اختيار قطر الأسطوانة الصحيح NS 2585؟
A1: حدد قطر الأسطوانة وفقًا لرسم الوعاء ونوع الحبل والحد الأقصى لقطر الحبل القابل للتطبيق واتجاه سلك الحبل وترتيب دعم الرصاص المتوفر. يوفر الجدول مقاس 150-450 مم مرجع التحديد الرئيسي لعرض الأسعار ورسم صفحات الويب.
س2: هل يمكن استخدام الحد الأقصى لقطر الحبل المطبق كمنتج SWL أو MBL؟
ج2: لا. يوفر الجدول المرفق الحد الأقصى لأقطار الحبال القابلة للتطبيق لأنواع مختلفة من الحبال. لا ينبغي تحويله مباشرة إلى SWL للمنتج، أو MBL، أو حمل القطع، أو الحمل المرجعي، أو حمل الاختبار دون أساس تصميم المشروع والموافقة على الفئة.
س 3: ما هي المعلومات المطلوبة قبل الاقتباس؟
A3: قم بتأكيد NS 2585، وقطر الأسطوانة، ونوع الحبل وقطره، ودرجة المادة، والمعالجة السطحية، ونطاق التوريد، ومتطلبات الشهادة، والكمية، ورسم التثبيت أو الصورة المرجعية، ووجهة التسليم، ووقت التسليم المطلوب.
