مرابط ربط مسامير للسفن الداخلية | مثبتة على السطح أو الحاجز، GB 2026
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | غيغابايت 2026 | قطر الحبل: | ⌀35، ⌀50، ⌀70 ملم |
|---|---|---|---|
| وزن: | 1.33 إلى 11.2 كجم | مواد: | صب النحاس، صب البرونز، صب الفولاذ C-Mn، صب الفولاذ المقاوم للصدأ، الحديد الزهر العقدي |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، المجلفن، المصقول، والمعالجة السطحية الم | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، BKI، IRS، RS، إلخ |
| إبراز: | الصب الصلب المرفق Kevel,معدات رصيف السفن,كيفل القيود ذات النوع المزدوج |
||
منتوج وصف

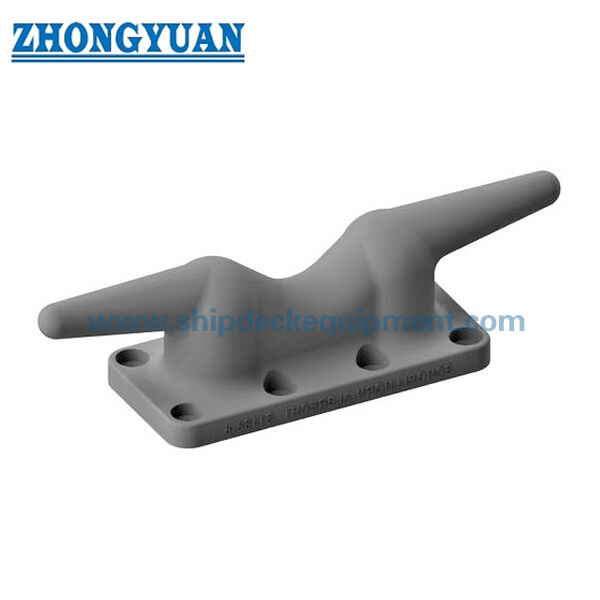

كيفل مرصع للأسطول الداخلي
لمحة عامة عن المنتج
يُعتبر مقعد القيود من نوع GB 2026 مقعدًا مصبغًا مصبغًا مضغوطًا يُستخدم على السفن الداخلية وقوارب العمل الصغيرة وقوارب الخدمة والشراعيات والمرصعات ومواقع رصيف المارينا.يمكن تركيبها على سطح السفينة أو الحائط بواسطة المسامير، توفر نقطة رصيف بسيطة حيث يحتاج الحبل إلى التثبيت دون قاعدة طوق لحام.
يتم اختيار هذا الحبل عادةً حسب قطر الحبل والمواد وموقف التثبيت والمساحة المتاحة للتثبيت وقوة سطح الدعم أو هيكل الحائط.يتضمن الجدول المقدم إصدارات النحاس والصلب المصبوب مع أقصى قطر حبل مالينا يصل إلى 75 ملم ووزن من 1.33 كجم إلى 11.2 كجم. لاستخدام المرساة الآمنة، يجب تأكيد ترتيب المسامير، لوحة الدعم أو التعزيز المحلي، ونطاق الشهادة وفقا لمتطلبات المشروع.
مواصفات سريعة
- نوع المنتج: حفرة رصيف محكوكة → حفرة صغيرة أو حفرة رصيف للأسطول الداخلي والقوارب الصغيرة.
- المعيار الفني: GB 2026 → مرجع للأبعاد، واختيار قطر الحبل، خيارات المواد، وتأكيد النموذج.
- شكل التثبيت: التثبيت المشدود → التثبيت والاستبدال أسهل من الأدوات المطاومة عندما تكون الهيكل الداعم وتخطيط المسامير مناسبة.
- حجم الحبل المرجعي: أقصى قطر الحبل مالينا 30 / 35 / 50 / 75 مم في الجدول المرفق → يجب التحقق من حجم الحبل النهائي مقابل ترتيب رصيف السفينة.
- خيارات المواد: النحاس الصب ، البرونز الصب ، الصلب الصب C-Mn ، الصلب الصب من الفولاذ المقاوم للصدأ ، والحديد الصب العقدة → اختر وفقًا لبيئة التآكل ومتطلبات الارتداء وميزانية المشروع.
- نطاق الوزن: 1.33 كجم إلى 11.2 كجم → مناسبة للمواقع الصغيرة والمتوسطة للرصيف حيث يتطلب الحجم المدمج وسهولة التعامل.
- معالجة السطح: Sa 2.5 التفجير + طبقة واحدة من البرايمر في متجر الايبوكسي ، المصقول أو الملمع أو المخصصة → يعتمد علاج السطح النهائي على المادة ومتطلبات الطلب.
- نطاق الشهادة: يمكن ترتيب CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS وغيرها من الشهادات وفقًا لمتطلبات المشروع ، وليس كعنصر إمداد افتراضي.
المعلمات التقنية الرئيسية
| الحد الأقصى للقطر من حبل مالينا |
(ل) | L1 | L2 | أ | A0 | ب | B1 | B2 | B3 | هـ | H1 | H2 | H3 | δ | ر | r1 | r2 | r3 | الوزن كيلوغرام |
| 35 | 200 | 120 | 71 | 56 | 88 | 88 | 56 | 32 | 30 | 50 | 41 | 16 | 9 | 7 | 16 | 12 | 8 | 9 | 1.33 |
| 50 | 330 | 200 | 114 | 90 | 150 | 140 | 90 | 50 | 46 | 76 | 63 | 23 | 10 | 8 | 25 | 20 | 12 | 15 | 3.57 |
| 75 | 440 | 250 | 160 | 110 | 190 | 170 | 110 | 64 | 60 | 95 | 80 | 27 | 11 | 9 | 30 | 25 | 16 | 18 | 8.45 |
| 30 | 200 | 120 | 65 | 56 | 88 | 88 | 56 | 32 | 30 | 53 | 44 | 19 | 12 | 10 | 16 | 12 | 8 | 9 | 1.7 |
| 50 | 330 | 200 | 106 | 90 | 150 | 140 | 90 | 50 | 46 | 80 | 67 | 27 | 14 | 12 | 25 | 20 | 12 | 15 | 5.9 |
| 75 | 440 | 250 | 150 | 110 | 190 | 170 | 110 | 64 | 60 | 100 | 85 | 32 | 16 | 14 | 30 | 25 | 16 | 18 | 11.2 |
دليل الاختيار والتحقيق
الخطوة الأولى: تأكيد حافة الرفع من نوع GB 2026 المشددة وقياس قطر الحبل المطلوب وفقًا لرسم السفينة أو ترتيب الرصيف.
الخطوة 2: تأكيد موقع التثبيت: مثبت على سطح السفينة أو مثبت على الحائط، بما في ذلك المساحة القاعدية المتاحة، سمك الصفيحة، الصفيحة الداعمة، والوصول لتشديد المسامير.
الخطوة الثالثة: تأكيد متطلبات المواد: الصلب المصبوب، الحديد المصبوب العقودي، النحاس المصبوب، البرونز المصبوب، الصلب المقاوم للصدأ المصبوب، أو أي مادة أخرى محددة في المشروع.
الخطوة الرابعة: تأكيد معالجة السطح: البرايمر المكتبي ، التشغيل المكثف ، التشغيل الملمع ، نظام الطلاء النهائي ، أو أي معالجة أخرى محددة من قبل العميل.
الخطوة الخامسة: تأكيد الشهادة ونطاق التفتيش قبل الاقتباس: شهادة الصانع، شهادة المواد، شهادة الفئة، فحص UT / MT، أو فحص الشهود إذا لزم الأمر.
الخطوة 6: قدم الكمية، ونوع وعاء التطبيق، ورسم التثبيت أو الصورة، وجهة التسليم، والوقت المطلوب للتسليم.
الهيكل
Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer، مغلفة، مطلية، أو النهاية محددة
مزايا الصب والتركيب والهندسة
- يسمح التثبيت المكبس بتثبيت الكيبل على سطح السفينة أو الحائط دون لحام جسم المنتج ، وهو أمر مفيد للسفن الصغيرة ، وعمل الاستبدال ، ومواقف الرصيف المدمجة.
- الجسم المصبوب مناسبة للانتقالات القرن المستديرة والأسطح الاتصال الحبل المستمرة، مما يساعد على تقليل الاتصال المحلي الحاد أثناء تشغيل رصيف.
- يجب السيطرة على الانتقال السلس في المناطق المنحنية أثناء الصب والضخامة والانتهاء من أجل تقليل تركيز الإجهاد وتحسين سلوك اتصال الحبل.
- يقدم الصلب الصبدي خيارًا قويًا لتجهيزات رصيف السفن الصغيرة ، في حين يمكن النظر في الصلب العقودي حيث تكون مقاومة الارتداء واستقرار الصب مهمين.
- يمكن مناقشة نسخ من سبيكة النحاس أو الفولاذ المقاوم للصدأ للمشاريع التي تتطلب مقاومة أفضل للتآكل أو مظهر معين.
- يجب مراجعة الاتصال المشدد مع قطر المشدد ، ودرجة المشدد ، وحماية التآكل ، واللوحة الداعمة ، وتعزيز الطابق المحلي أو الحائط.
- يمكن ترتيب UT و MT والفحص الأبعاد وتتبع المواد والمراجعة القائمة على FEA وفقًا لمتطلبات المشروع عندما يحدد العميل الفحص أو التحقق من القوة.
سمات مخصصة
- المعيار: GB 2026 → تستخدم عندما تتطلب مواصفات حوض بناء السفن أو المالك هذا المعيار من نوع المسمار.
- التثبيت: الطابق أو نوع الحائط المكبس → مناسب عندما يكون هناك حاجة إلى تثبيت بسيط، وسهولة الاستبدال، وتركيز مضغوط.
- التطبيق: السفن الداخلية والقوارب الصغيرة → المصممة لاستخدامها في مواقع رصيف صغيرة ومتوسطة ، وليس لرفعها.
- حجم الحبل: أقصى قطر حبل مالينا يصل إلى 75 ملم في الجدول المرفق → تأكيد نوع الحبل النهائي والقطر قبل الإنتاج.
- المواد: الفولاذ الصلب / الحديد الصلب العقدي / النحاس الصلب / البرونز الصلب / الفولاذ المقاوم للصدأ الصلب → اختر وفقًا للتآكل والتكلفة ومتطلبات المشروع.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، المصقول ، الملمع ، أو مخصص → طريقة التشطيب تعتمد على المواد المختارة.
- التفتيش: التحقق من UT / MT / الأبعاد المتاحة عند الطلب → يجب ذكر نطاق التفتيش قبل العرض.
- تخصيص: متوفرة وفقًا للرسم أو العينة → الأبعاد غير القياسية والمواد والطلاء ونطاق الشهادة يجب تأكيده.
كيف يعمل
Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts، الطلاء، وارتداء اتصال الحبل
التطبيقات
السفن الداخلية. قوارب العمل الصغيرة. البرجز. قوارب الخدمة في الميناء. مرافق المارينا. نقاط رصيف السفينة. نقاط رصيف الحاجز. مشاريع استبدال القوارب الصغيرة. ترتيبات رصيف قوارب العمل
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

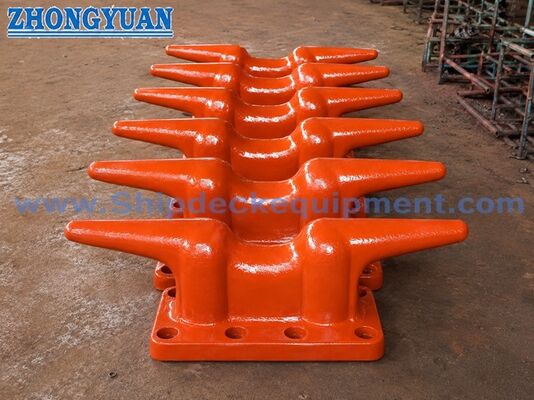

الرسم والصور
الأسئلة الشائعة
السؤال 1: هل يمكن تركيب هذا الحاجز المعدل على السطح والحائط؟
ج1: نعم. يمكن استخدامه لتركيب سطح السفينة أو الحائط عندما يكون الهيكل الداعم ، ترتيب البراغي ، لوحة الدعم ، ومساحة التثبيت المتاحة مناسبة.يجب التحقق من التركيب النهائي وفقًا لرسم ترتيب السفينة أو الرصيف.
س2: كيف يجب اختيار الحجم الصحيح؟
ج2: حدد الحبل حسب معيار GB 2026 ، قطر الحبل ، المواد ، موقع التثبيت ، ومساحة التثبيت المتاحة. يقدم الجدول المرفق أقصى قطر حبل مالينا والأبعاد الرئيسية ،و الوزنإذا كان المشروع يتطلب حمولة عمل محددة ، فيجب تأكيد أساس الحمل وتصميم الاتصال المشدد بشكل منفصل.
س3: ما هي المعلومات اللازمة قبل الاقتباس؟
ج3: يرجى تأكيد المعيار، قطر الحبل، المواد، علاج السطح، الكمية، موقع التثبيت، متطلبات المسامير، نطاق الشهادة، متطلبات التفتيش، وجهة التسليم.ومدة التسليم المطلوبةالرسم، صورة عينة، أو صورة جزء بديل موجودة مفيدة.
